Zephyr AK1200CS 30-inch Essentials Breeze II Under Cabinet Range Hood User Manual

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of your Zephyr AK1200CS 30-inch Essentials Breeze II Under Cabinet Range Hood. Please read all instructions carefully before installation and use to ensure proper function and safety.

Image 1.1: The Zephyr AK1200CS 30-inch Essentials Breeze II Under Cabinet Range Hood in a kitchen setting.

2. భద్రతా సమాచారం

ఈ ఉపకరణాన్ని ఉపయోగిస్తున్నప్పుడు అగ్ని ప్రమాదం, విద్యుత్ షాక్ లేదా వ్యక్తులకు గాయం అయ్యే ప్రమాదాన్ని తగ్గించడానికి ఎల్లప్పుడూ ప్రాథమిక భద్రతా జాగ్రత్తలను అనుసరించండి.

• విద్యుత్ భద్రత: Ensure the range hood is properly grounded. Disconnect power before servicing.
• సంస్థాపన: Installation should be performed by a qualified installer or electrician. Follow all local codes and ordinances.
• అగ్ని ప్రమాదం: Do not flambé under the range hood. Clean grease filters regularly to prevent grease fires.
• వెంటిలేషన్: Ensure adequate ventilation in the room when the range hood is used simultaneously with gas-burning appliances.
• పిల్లలు: ఉపకరణం వాడేటప్పుడు మరియు శుభ్రపరిచే సమయంలో పిల్లలను దాని నుండి దూరంగా ఉంచండి.

3. ఉత్పత్తి లక్షణాలు

The Zephyr AK1200CS Essentials Breeze II range hood is designed with several features to enhance your kitchen ventilation experience:

• శక్తివంతమైన వెంటిలేషన్: Equipped with a 400 CFM motor for effective air purification.
• సర్దుబాటు వేగం: Features 3 fan speeds to suit various cooking needs.
• BriteStrip LED Lighting: Dual-level LED lighting provides clear illumination over the cooking surface.
• Electronic Touch Controls: Intuitive touch controls for easy operation of fan speed and lighting.
• Auto Delay-Off: Automatically clears residual odors and steam by running for 5 minutes after cooking, then powers down.
• డిష్‌వాషర్-సేఫ్ ఫిల్టర్లు: Aluminum mesh filters are easily removable and washable for convenient maintenance.
• తక్కువ-ప్రోfile శరీరం: Discreet design for under-cabinet installations.
• డక్టింగ్ ఎంపికలు: Supports both vertical and horizontal ducting, with an optional recirculating kit available.

Image 3.1: Key features of the Zephyr Breeze II range hood, including low-profile body, high-quality ventilation, and dishwasher-safe baffle filters.

Image 3.2: Close-up of the 3-speed mechanical slide controls and LumiLight LED lighting with dual-level illumination.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

Proper installation is crucial for the performance and safety of your range hood. It is highly recommended that installation be performed by a qualified professional.

4.1 ప్రీ-ఇన్‌స్టాలేషన్ చెక్‌లిస్ట్

• అన్ని భాగాలు ఉన్నాయని మరియు దెబ్బతినకుండా ఉన్నాయని ధృవీకరించండి.
• Ensure the installation area meets the required dimensions (20.25"D x 29.94"W x 5.5"H).
• Confirm electrical supply (120 Volts) is available and meets local codes.
• Determine ducting route (vertical or horizontal) or if recirculating option will be used.

Image 4.1: Detailed dimensions of the Zephyr Breeze II range hood for installation planning.

4.2 డక్టింగ్ ఎంపికలు

The range hood can be configured for vertical or horizontal ducting. For installations where external venting is not possible, an optional recirculating kit can be purchased separately.

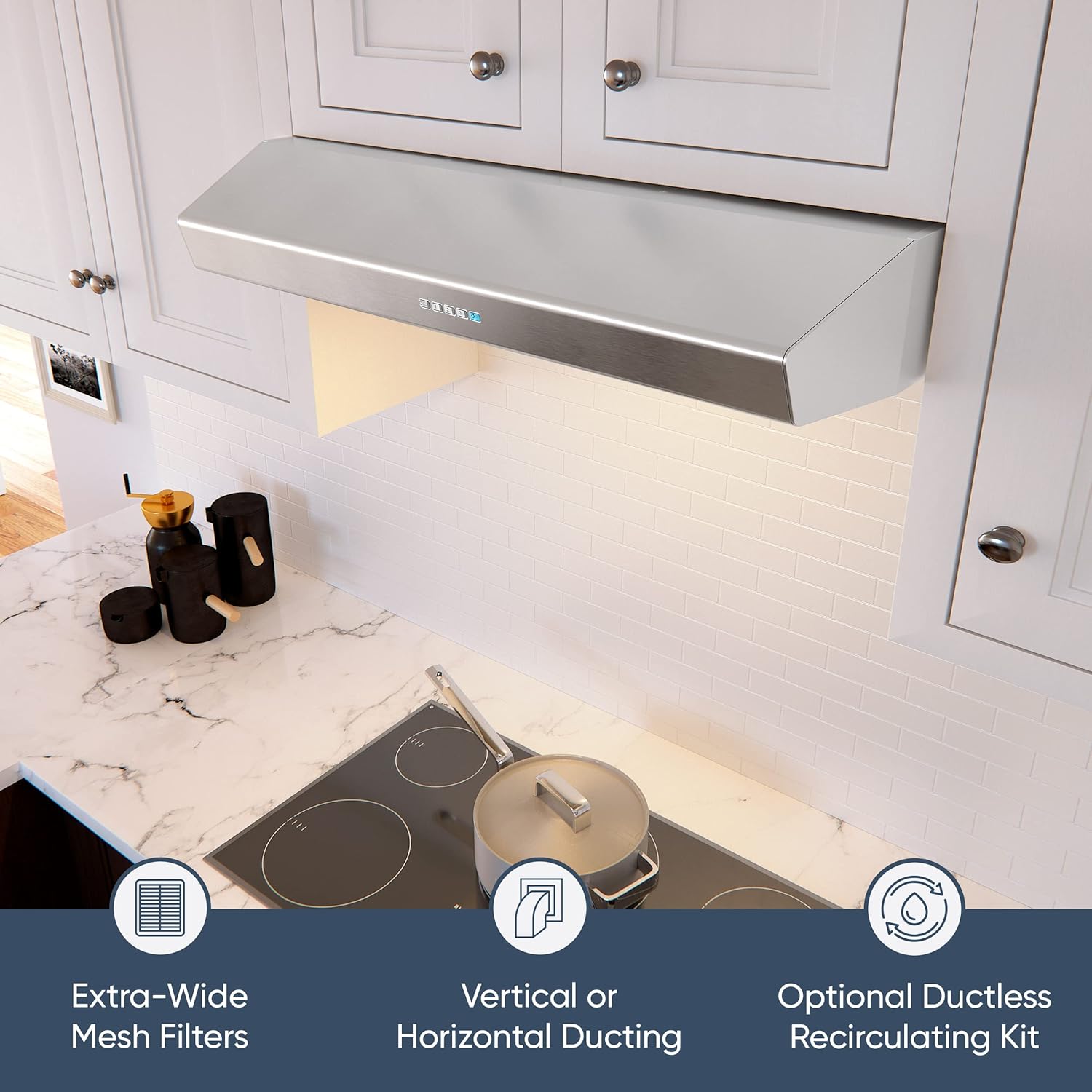

Image 4.2: Illustration of extra-wide mesh filters, vertical or horizontal ducting, and optional ductless recirculating kit.

5. ఆపరేటింగ్ సూచనలు

The Zephyr AK1200CS features user-friendly electronic touch controls located on the front panel.

5.1 ఫ్యాన్ ఆపరేషన్

1. పవర్ ఆన్/ఆఫ్: ఫ్యాన్‌ను ఆన్ లేదా ఆఫ్ చేయడానికి పవర్ బటన్‌ను నొక్కండి.
2. ఫ్యాన్ వేగాన్ని సర్దుబాటు చేయండి: Select from three fan speeds (1, 2, or 3) by pressing the corresponding button. Speed 1 is for light ventilation, while Speed 3 provides maximum extraction for heavy cooking.
3. Auto Delay-Off: To activate the auto delay-off feature, press the timer button. The fan will continue to operate for 5 minutes before automatically shutting off.

5.2 Lighting Operation

• లైట్లను ఆన్/ఆఫ్ చేయండి: Press the light button to toggle the BriteStrip LED lights.
• కాంతి ప్రకాశాన్ని సర్దుబాటు చేయండి: The lights feature dual-level brightness. Press the light button repeatedly to cycle between high and low brightness settings.

6. నిర్వహణ మరియు శుభ్రపరచడం

Regular maintenance ensures optimal performance and extends the lifespan of your range hood.

6.1 Cleaning Aluminum Mesh Filters

1. తొలగింపు: Carefully unlatch and remove the aluminum mesh filters from the underside of the hood.
2. శుభ్రపరచడం: The filters are dishwasher-safe. Place them in your dishwasher for a thorough cleaning cycle. Alternatively, wash by hand with hot water and a degreasinగ్రా డిటర్జెంట్.
3. పునఃస్థాపన: ఫిల్టర్‌లను హుడ్‌లోకి తిరిగి చొప్పించే ముందు అవి పూర్తిగా పొడిగా ఉన్నాయని నిర్ధారించుకోండి.

6.2 బాహ్య క్లీనింగ్

• Wipe the stainless steel exterior with a soft cloth and a non-abrasive stainless steel cleaner.
• Avoid using abrasive cleaners, steel wool, or scouring pads, as these can scratch the surface.

7. ట్రబుల్షూటింగ్

కస్టమర్ సర్వీస్‌ను సంప్రదించే ముందు, దయచేసి ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:

8. స్పెసిఫికేషన్లు

9. వారంటీ మరియు మద్దతు

Your Zephyr AK1200CS Essentials Breeze II Under Cabinet Range Hood comes with a Full Warranty. For detailed warranty information, claims, or technical support, please refer to the official Zephyr webసైట్ లేదా వారి కస్టమర్ సేవా విభాగాన్ని సంప్రదించండి.

ఆన్‌లైన్ వనరులు: www.zephyronline.com
