1. ఓవర్view
The LDSOLAR Sky Dream Series PWM Solar Charge Controller is designed for efficient and reliable management of solar power systems. Utilizing full digital technology and an intuitive LCD display, this controller operates in series PWM mode, optimizing the charging process for extended battery life and enhanced system performance. It is suitable for a wide range of applications, including off-grid solar home systems, traffic indicators, solar street lights, and solar garden lights.

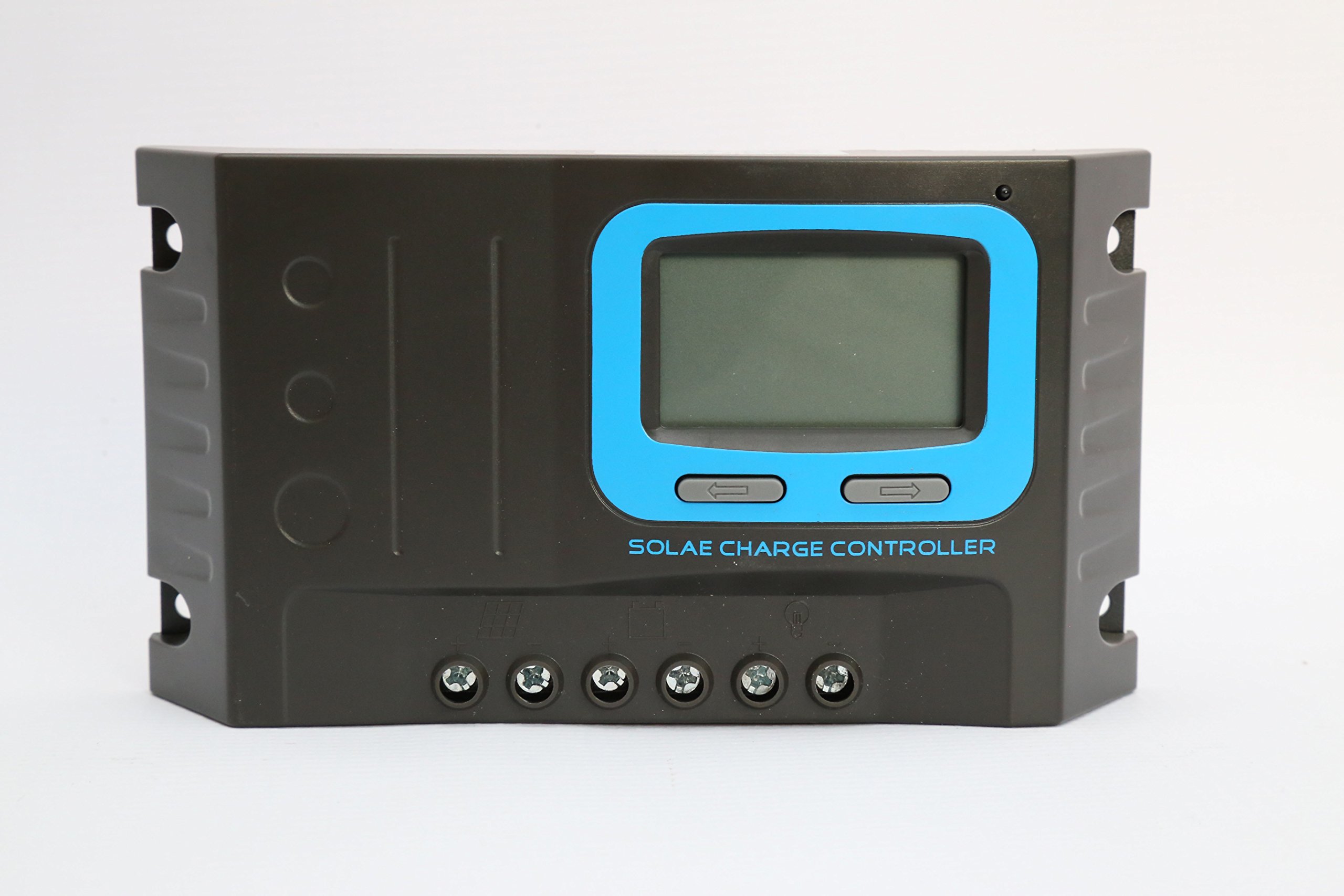

మూర్తి 1: ముందు view of the SD Series Sky Dream Solar Charge Controller, showing the LCD screen and control buttons.
2 కీ ఫీచర్లు
- 32-bit CPU: Ensures higher sampling precision and faster operation speed.
- ఆటోమేటిక్ సిస్టమ్ వాల్యూమ్tagఇ గుర్తింపు: Supports 12V/24V DC systems.
- 3-Stage PWM ఛార్జింగ్: Features Bulk, Boost, and Float charging stagసరైన బ్యాటరీ ఆరోగ్యం కోసం.
- బ్యాటరీ రకం ఎంపిక: Compatible with Sealed, Gel, and Flooded batteries.
- Humanized LCD Display: Provides dynamic display of operation data and working status.
- Built-in Operation Log: Records system working state for monitoring.
- Multi-Load Control Modes: Includes Normal mode, Sensor mode, and Timer mode.
- ఉష్ణోగ్రత పరిహారం ఫంక్షన్: Adjusts charging parameters based on ambient temperature.
- Comprehensive Digital Protection: Safeguards against overcharging, over-discharging, overload, short circuit, and reverse connection.
- Max 16mm² Connectors: Accommodates robust wiring.
- 5V 1A USB Output: చిన్న ఎలక్ట్రానిక్ పరికరాలను ఛార్జ్ చేయడానికి అనుకూలమైనది.
3. సెటప్ మరియు ఇన్స్టాలేషన్
మీ సోలార్ ఛార్జ్ కంట్రోలర్ సురక్షితంగా మరియు సమర్థవంతంగా పనిచేయడానికి సరైన ఇన్స్టాలేషన్ చాలా కీలకం. దయచేసి ఈ దశలను జాగ్రత్తగా అనుసరించండి:
- వైరింగ్ సిద్ధం చేయండి: Ensure all wires are of appropriate gauge for the current and length, and that all connections are clean and secure.
- బ్యాటరీని కనెక్ట్ చేయండి: Connect the battery to the charge controller first. Ensure correct polarity (+ to + and - to -). The controller will automatically detect the system voltagఇ (12V లేదా 24V).
- సోలార్ ప్యానెల్ను కనెక్ట్ చేయండి: Connect the solar panel array to the charge controller. Again, observe correct polarity. The controller will begin charging the battery.
- కనెక్ట్ లోడ్: Finally, connect the DC load to the charge controller's load terminals. Do not exceed the maximum rated load current.
ముఖ్యమైనది: కంట్రోలర్ దెబ్బతినకుండా ఉండటానికి ఎల్లప్పుడూ ముందుగా బ్యాటరీని కనెక్ట్ చేయండి మరియు చివరి బ్యాటరీని డిస్కనెక్ట్ చేయండి.

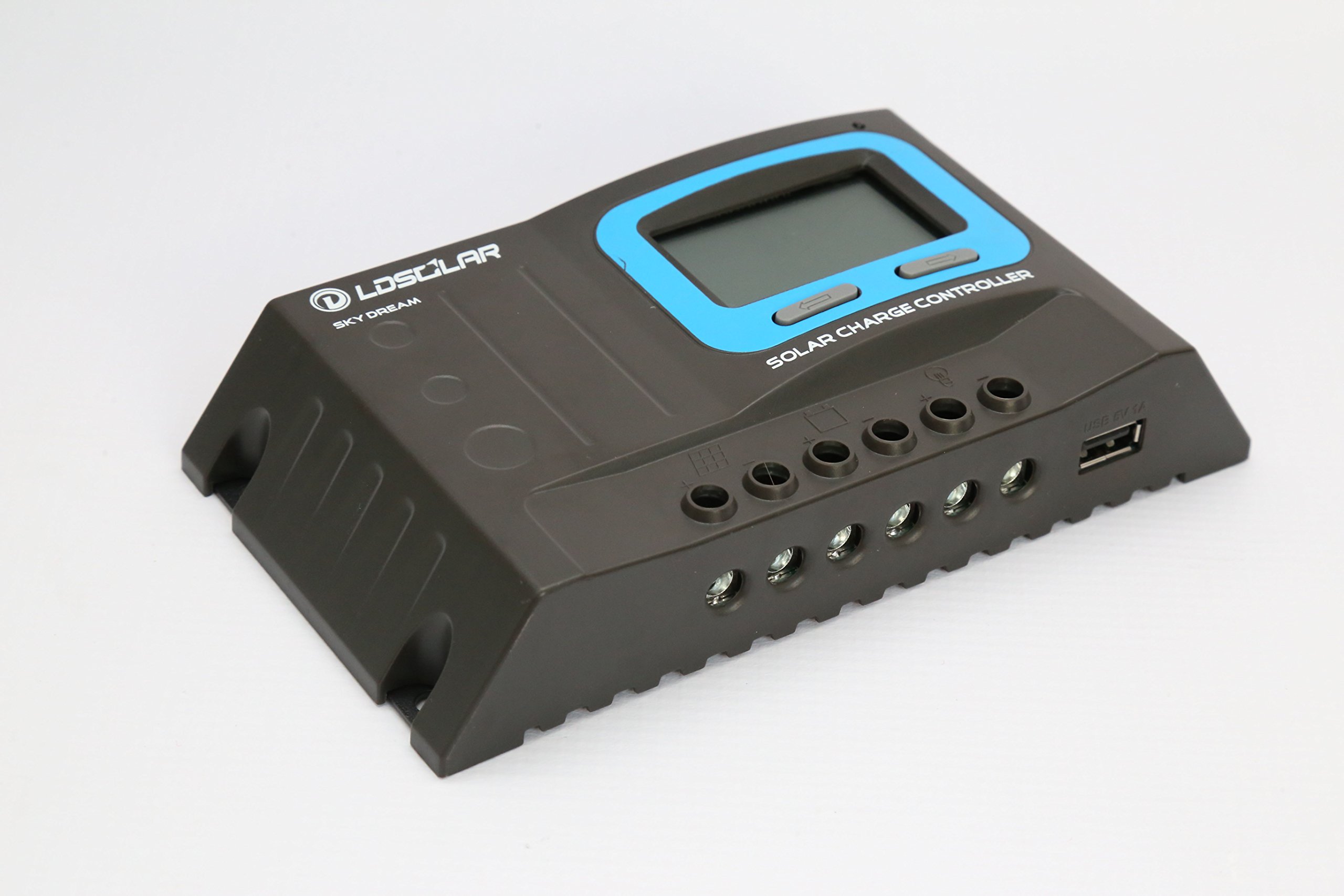

చిత్రం 2: కోణీయ view of the controller showing the input/output terminals for battery, solar panel, and load connections.
4. ఆపరేటింగ్ సూచనలు
4.1. ఎల్సిడి డిస్ప్లే
The LCD display provides real-time information about the system's status. It shows battery voltage, charging current, discharging current, battery state of charge, and various error indicators.

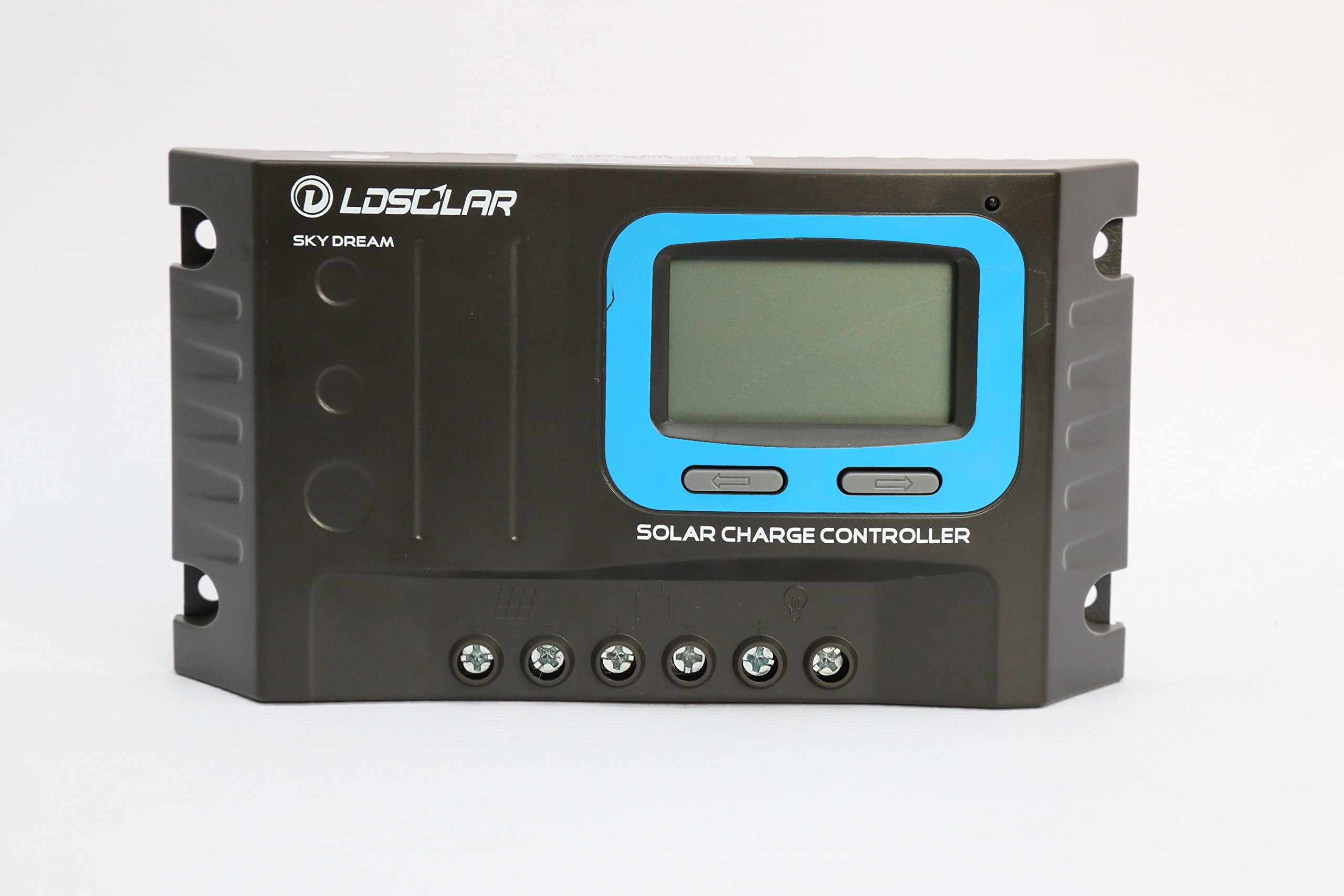

Figure 3: Close-up of the LCD display and control buttons for navigation and settings.
4.2. బటన్ విధులు
The controller features two buttons for navigation and setting adjustments:
- Left Button (Menu/Select): Used to cycle through display screens and enter/confirm settings.
- Right Button (Up/Adjust): Used to increase values or navigate options within settings.
4.3. లోడ్ నియంత్రణ మోడ్లు
The controller supports multiple load control modes to suit different application needs:
- సాధారణ మోడ్: Load is continuously ON or OFF based on manual setting.
- సెన్సార్ మోడ్: Load turns ON automatically when it gets dark and OFF when it gets light (e.g., for street lights).
- టైమర్ మోడ్: Load turns ON when it gets dark and stays ON for a set number of hours.
4.4. బ్యాటరీ రకం ఎంపిక
To ensure optimal charging, select the correct battery type in the controller settings:
- సీలు: సీలు చేసిన లెడ్-యాసిడ్ బ్యాటరీల కోసం.
- జెల్: జెల్ బ్యాటరీల కోసం.
- వరదలు: For flooded (wet cell) lead-acid batteries.
Refer to the detailed instructions in the full manual for specific steps on navigating menus and adjusting settings.
5. నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ మీ సోలార్ ఛార్జ్ కంట్రోలర్ యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారిస్తుంది:
- పరిశుభ్రత: కంట్రోలర్ను శుభ్రంగా మరియు దుమ్ము మరియు చెత్త లేకుండా ఉంచండి. శుభ్రం చేయడానికి పొడి గుడ్డను ఉపయోగించండి.
- కనెక్షన్ తనిఖీలు: అన్ని వైరింగ్ కనెక్షన్లు బిగుతుగా మరియు తుప్పు పట్టకుండా ఉన్నాయని నిర్ధారించుకోవడానికి కాలానుగుణంగా తనిఖీ చేయండి. వదులుగా ఉండే కనెక్షన్లు వేడెక్కడం మరియు పేలవమైన పనితీరును కలిగిస్తాయి.
- వెంటిలేషన్: Ensure the controller has adequate ventilation to prevent overheating. Do not block ventilation holes.
- పర్యావరణ పరిస్థితులు: Operate the controller within its specified temperature range (-20℃ to +55℃) and avoid exposure to direct sunlight or excessive moisture. The waterproof grade is IP32.
6. ట్రబుల్షూటింగ్
This section outlines common issues and their potential solutions. The controller features comprehensive digital protection functions to prevent damage.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| కంట్రోలర్ డిస్ప్లే ఆఫ్లో ఉంది. | బ్యాటరీ కనెక్ట్ చేయబడలేదు లేదా రివర్స్ ధ్రువణత; బ్యాటరీ వాల్యూమ్tagఇ చాలా తక్కువ. | బ్యాటరీ కనెక్షన్లు మరియు ధ్రువణతను తనిఖీ చేయండి. బ్యాటరీ వాల్యూమ్ను నిర్ధారించుకోండి.tage అనేది LVD కంటే పైన ఉంది (తక్కువ వాల్యూమ్tage Disconnection) threshold. |
| బ్యాటరీ ఛార్జింగ్ లేదు. | Solar panel not connected or reverse polarity; insufficient sunlight; PV input voltagఇ చాలా తక్కువ. | Check solar panel connections and polarity. Ensure adequate sunlight. Verify PV voltagఇ స్పెసిఫికేషన్లలో ఉంది. |
| లోడ్ పనిచేయడం లేదు. | Load over current; short circuit; battery voltage too low (LVD); load control mode setting. | Check load current and wiring for short circuits. The controller has load over current protection (auto restart every 30s). Check battery voltage. Adjust load control mode settings. |
| నియంత్రిక వేడెక్కడం. | Poor ventilation; excessive load or charging current. | Ensure proper airflow around the controller. Reduce load or charging current if consistently high. |
For issues not listed here, or if problems persist, please contact LDSOLAR customer support.
7. సాంకేతిక లక్షణాలు
| పరామితి | Value (SD2410C) |
|---|---|
| సిస్టమ్ వాల్యూమ్tage | 12V/24V ఆటో |
| PV మాక్స్ ఇన్పుట్ వాల్యూమ్tage | 55V |
| స్వీయ వినియోగం | ≤12mA |
| గరిష్ట ఛార్జ్ కరెంట్ | 10A |
| గరిష్ట ఉత్సర్గ కరెంట్ | 10A |
| తక్కువ వాల్యూమ్tagఇ డిస్కనెక్ట్ (LVD) | 11.0V ADJ (9V…12V); ×2/24V |
| తక్కువ వాల్యూమ్tagఇ రీకనెక్షన్ (LVR) | 12.6V ADJ (11V…13.5V); ×2/24V |
| ఫ్లోట్ వాల్యూమ్tage | 13.8V ADJ (13V…15V); ×2/24V |
| బూస్ట్ వాల్యూమ్tage | 14.4V; ×2/24V (auto boost 2 hours if battery voltagఇ < 12.6V) |
| వాల్యూమ్పై బ్యాటరీtagఇ డిస్కనెక్ట్ | 16.5V; ×2/24V |
| రివర్స్ కనెక్షన్ రక్షణ | అవును |
| ప్రస్తుత రక్షణపై లోడ్ చేయండి | Yes, auto restart every 30s |
| ఛార్జీ రకం నుండి | PWM |
| ఉష్ణోగ్రత పరిహారం | -24 mV /℃ for 12V system; ×2/24V |
| పని ఉష్ణోగ్రత | -20℃ నుండి +55℃ |
| టెర్మినల్ స్కేల్ | 14---6 AWG (16mm²) |
| జలనిరోధిత గ్రేడ్ | IP32 |
| ఉత్పత్తి కొలతలు | 190mm × 108mm × 41.5mm (7.48 x 4.25 x 1.63 inches) |
| నికర బరువు | 450 గ్రా (15.8 ఔన్సులు) |
* Please ensure the product is used under its rated power in high temperature environments.
Figure 4: Diagram illustrating the dimensions and port layout of the solar charge controller.
8. వారంటీ సమాచారం
Specific warranty terms and conditions for the LDSOLAR SD Series Sky Dream PWM Solar Charge Controller are typically provided with the product packaging or on the manufacturer's official website. Please refer to these resources for detailed warranty coverage, duration, and claim procedures. Keep your proof of purchase for warranty claims.
9. మద్దతు
For technical assistance, troubleshooting beyond this manual, or inquiries regarding your LDSOLAR product, please contact LDSOLAR customer support. You can typically find contact information on the product packaging, the manufacturer's official webసైట్, లేదా మీ కొనుగోలు స్థానం ద్వారా.
LDSOLAR Official Webసైట్: www.ldsolar.com (గమనిక: ఇది ఒక ప్లేస్హోల్డర్ URL, please verify the actual official webమద్దతు కోసం సైట్.)
