Suptek MD6SB Dual Monitor Arm Pole Mount Instruction Manual

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of your Suptek MD6SB Dual Monitor Arm. This product is designed to mount two monitors to a pole, optimizing your workspace and improving viewing ergonomics. Please read this manual thoroughly before installation and keep it for future reference.

2. ఉత్పత్తి ముగిసిందిview

2.1 కీ ఫీచర్లు

• పోల్ మౌంటు: Designed for secure attachment to poles with a diameter of 35mm.
• ద్వంద్వ మానిటర్ మద్దతు: Accommodates two monitors simultaneously.
• విస్తృత అనుకూలత: Supports monitors from 13 to 27 inches.
• అధిక భార సామర్థ్యం: Each arm can support up to 10kg (22 lbs).
• VESA వర్తింపు: VESA 75x75mm మరియు 100x100mm మౌంటు నమూనాలతో అనుకూలమైనది.
• బహుళ కోణ సర్దుబాటు: Features ±90° tilt, ±90° swivel, and 360° rotation for optimal viewing కోణాలు.
• కేబుల్ నిర్వహణ: Integrated cable clips help organize and protect monitor cables.
• స్థలం ఆదా: Frees up desk space by elevating monitors.

2.2. ప్యాకేజీ విషయాలు

ఇన్‌స్టాలేషన్ ప్రారంభించే ముందు అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి:

• వెసా ప్లేట్ x 2
• Arm Cord Bushing x 4
• హెక్స్ రెంచ్ x 1
• Rotating Arm x 1 (Main Assembly)
• M4 x 30mm స్క్రూలు x 8
• M4 x 12mm స్క్రూలు x 8
• స్పేసర్‌లు x 8
• Red Washers x 8
• Black Washers x 8
• గింజలు x 2

Figure 1: Package Contents. Includes VESA plates, arm assembly, various screws, washers, spacers, nuts, and a hex wrench.

3. భద్రతా సమాచారం

• Do not exceed the maximum load capacity of 10kg (22 lbs) per arm.
• Ensure the mounting pole is stable and capable of supporting the combined weight of the arm and monitors.
• Always use the provided hardware. If your monitor requires different screws, consult the monitor's manual.
• Perform installation with at least two people to prevent injury or damage.
• ఇన్‌స్టాలేషన్ సమయంలో పిల్లలు మరియు పెంపుడు జంతువులను దూరంగా ఉంచండి.
• Tighten all screws firmly, but do not overtighten to avoid stripping threads.
• Regularly check the arm and monitor connections for security.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

4.1. ప్రీ-ఇన్‌స్టాలేషన్ చెక్

• Confirm your monitor's weight and size are within the specified limits (13-27 inches, max 10kg per arm).
• Verify your monitor has VESA 75x75mm or 100x100mm mounting holes.
• Ensure your pole has a diameter of 35mm.

4.2. Attaching the Arm to the Pole

1. Loosen the screws on the pole clamp of the rotating arm assembly.
2. Position the rotating arm assembly at the desired height on the 35mm diameter pole.
3. Tighten the screws on the pole clamp securely to fix the arm in place.

4.3. Attaching VESA Plates to Monitors

1. మీ మానిటర్ ముఖాన్ని మృదువైన, శుభ్రమైన ఉపరితలంపై జాగ్రత్తగా ఉంచండి.
2. Align a VESA plate with the mounting holes on the back of your monitor.
3. Use the appropriate M4 screws (M4 x 12mm or M4 x 30mm) and washers/spacers if needed, to secure the VESA plate to the monitor. Do not overtighten.
4. Repeat for the second monitor.

4.4. Mounting Monitors to the Arm

1. With assistance, carefully lift a monitor with the attached VESA plate.
2. Slide the VESA plate onto the VESA head of one arm until it clicks into place or is securely fastened with the locking mechanism (if present).
3. విడుదల చేసే ముందు మానిటర్ గట్టిగా అటాచ్ చేయబడిందని నిర్ధారించుకోండి.asing అది.
4. Repeat for the second monitor on the other arm.

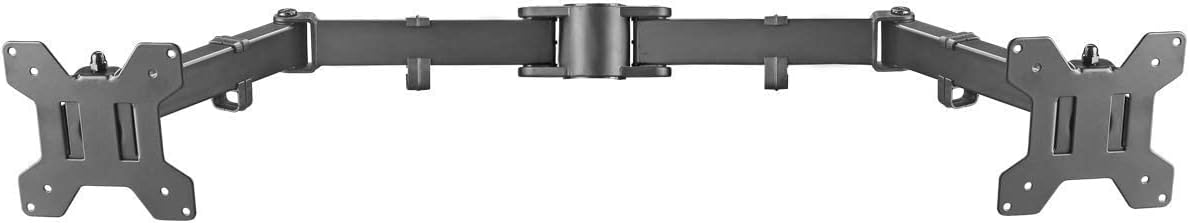

Figure 2: Assembled Dual Monitor Arm. Shows the main arm structure with VESA plates ready for monitor attachment.

5. ఆపరేటింగ్ సూచనలు

5.1. మానిటర్ స్థానాన్ని సర్దుబాటు చేయడం

The monitor arm allows for flexible adjustment to achieve optimal viewing సౌకర్యం.

• వంపు సర్దుబాటు: Gently push or pull the top or bottom of the monitor to adjust the tilt angle by ±90°.
• స్వివెల్ సర్దుబాటు: Rotate the monitor left or right by ±90° at the arm joint.
• భ్రమణం: ల్యాండ్‌స్కేప్ మరియు పోర్ట్రెయిట్ ఓరియంటేషన్‌ల మధ్య మారడానికి మానిటర్‌ను 360° తిప్పండి.
• Arm Extension/Retraction: Move the arm segments to extend or retract the monitors, adjusting the distance from your viewing స్థానం.

Figure 3: Angle Adjustment. Shows how monitors can be tilted and swiveled.

Figure 4: 360° Monitor Rotation. Demonstrates switching between landscape and portrait modes.

5.2. కేబుల్ నిర్వహణ

Utilize the integrated cable clips along the arm to route and secure your monitor cables. This helps maintain a tidy workspace and prevents cable damage.

6. నిర్వహణ

• సాధారణ తనిఖీలు: Periodically inspect all screws and connections to ensure they remain tight and secure.
• శుభ్రపరచడం: మానిటర్ చేతిని మృదువైన, d గ్లాసుతో శుభ్రం చేయండి.amp వస్త్రం. ముగింపును దెబ్బతీసే రాపిడి క్లీనర్‌లు లేదా ద్రావకాలను నివారించండి.
• సరళత: No lubrication is typically required for the moving parts. If movement becomes stiff, contact support.

7. ట్రబుల్షూటింగ్

7.1. మానిటర్ సాగ్స్ లేదా స్థానాన్ని పట్టుకోకపోవడం

• బరువు తనిఖీ చేయండి: Ensure the monitor weight does not exceed 10kg per arm.
• కీళ్లను బిగించడం: Use the provided hex wrench to tighten the tension screws at the arm joints and VESA head. Refer to the assembly diagrams for screw locations.

7.2. Arm is Loose on the Pole

• Tighten Pole Clamp: Ensure the screws on the pole clamp పూర్తిగా బిగించబడ్డాయి.
• Check Pole Diameter: Confirm the pole diameter is 35mm. If it's smaller, the arm may not secure properly.

7.3. Difficulty Attaching VESA Plate to Monitor

• సరైన స్క్రూలు: Ensure you are using the correct M4 screws (12mm or 30mm) and spacers if necessary, to match your monitor's VESA mounting depth.

8. స్పెసిఫికేషన్లు

Figure 5: Product Dimensions and VESA Compatibility. Illustrates overall arm length and VESA mounting hole patterns.

9. వారంటీ మరియు మద్దతు

9.1. వారంటీ సమాచారం

This Suptek product comes with a ఒక సంవత్సరం వారంటీ కొనుగోలు చేసిన తేదీ నుండి. ఈ వారంటీ సాధారణ ఉపయోగంలో మెటీరియల్స్ మరియు పనితనంలో లోపాలను కవర్ చేస్తుంది.

9.2. కస్టమర్ మద్దతు

If you encounter any issues or have questions regarding your Suptek product within the warranty period, please contact us through the following steps:

1. మీ అమెజాన్ ఖాతాకు లాగిన్ చేయండి.
2. Go to "Account Service" (or "Your Account").
3. Navigate to "Order History" (or "Your Orders").
4. Find your order for the Suptek MD6SB Dual Monitor Arm.
5. Click on the "Seller" link.
6. Select "Ask a question" to send a message to our support team.

Please include your order number in your message for faster service. Our team is committed to providing prompt and effective solutions to your concerns.
