MESTEK WM710A Pinless Moisture Meter User Manual

1. పరిచయం

The MESTEK WM710A is a professional, non-destructive pinless moisture meter designed for detecting moisture content in various building materials. This device utilizes a spherical probe to send and receive high-frequency signals, allowing for damage-free moisture assessment. It is an essential tool for homeowners, builders, carpenters, and gardeners to identify leaks and moisture-related issues in wood, walls, concrete, and other construction materials.

This manual provides detailed instructions on how to set up, operate, and maintain your MESTEK WM710A moisture meter to ensure accurate and reliable measurements.

2. ఉత్పత్తి లక్షణాలు

• Non-Destructive Measurement: Detects moisture without damaging the material. The spherical probe allows for easy measurement in corners and narrow areas.
• విస్తృత కొలత పరిధి: Measures moisture from 0.0% to 100.0% with a resolution of 0.1%. Maximum measurement depth is 40mm.
• స్వయంచాలక అమరిక: Simple three-second press of the 'MEAS' button initiates automatic calibration for consistent accuracy.
• Large HD Color Display: Features a 3-inch high-definition color LCD screen with an analog bar for intuitive and clear readings.
• Audible Alarm Function: Provides audible alerts based on user-settable thresholds for 'Wet', 'Risk', and 'Dry' conditions.
• Data Retention & Max/Min Record: Allows for data hold and displays maximum/minimum measured values simultaneously.
• ఆటోమేటిక్ షట్‌డౌన్: The device automatically powers off after 30 minutes of inactivity to conserve battery life.

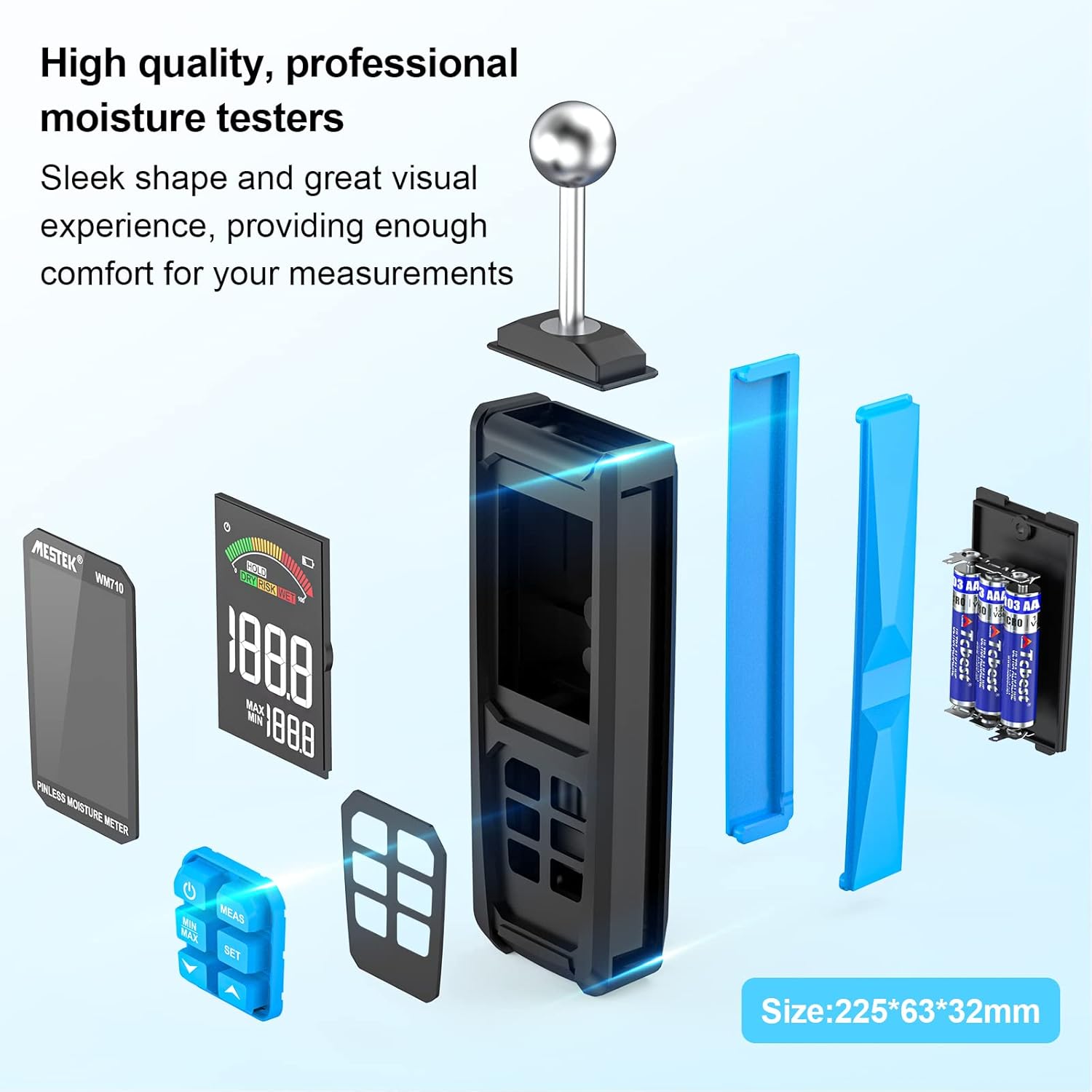

• మన్నికైన డిజైన్: Robust construction with a soft rubber exterior for enhanced durability.

3. ప్యాకేజీ విషయాలు

ప్యాకేజీని తెరిచినప్పుడు, దయచేసి కింది అంశాలన్నీ చేర్చబడ్డాయో లేదో తనిఖీ చేయండి:

• 1 x MESTEK WM710A Pinless Moisture Meter
• 3 x AAA బ్యాటరీలు
• 1 x వినియోగదారు మాన్యువల్
• 1 x స్క్రూడ్రైవర్
• 1 x నిల్వ బ్యాగ్

4. సెటప్

4.1 బ్యాటరీ ఇన్‌స్టాలేషన్

To power on your MESTEK WM710A, you need to install the included AAA batteries:

1. పరికరం వెనుక బ్యాటరీ కంపార్ట్‌మెంట్‌ను గుర్తించండి.
2. బ్యాటరీ కంపార్ట్‌మెంట్ కవర్‌ను తెరవడానికి అందించిన స్క్రూడ్రైవర్‌ని ఉపయోగించండి.
3. సరైన ధ్రువణతను (+/-) నిర్ధారించుకుని, 3 AAA బ్యాటరీలను చొప్పించండి.
4. బ్యాటరీ కంపార్ట్‌మెంట్ కవర్‌ను మార్చండి మరియు దానిని స్క్రూతో భద్రపరచండి.

వివరణ: This image shows the back of the MESTEK WM710A moisture meter with the battery compartment open. A hand is inserting AAA batteries into the compartment, and a small screwdriver is visible, indicating the tools needed for installation.

5. ఆపరేటింగ్ సూచనలు

5.1 Power On and Calibration

Follow these steps to power on the device and perform initial calibration:

1. నొక్కండి శక్తి బటన్ () to turn on the moisture meter.
2. Hold the spherical probe in the air, away from any materials, to ensure a dry environment for calibration.
3. నొక్కండి మరియు పట్టుకోండి MEAS button for approximately three seconds until 'CAL' appears on the screen, indicating automatic calibration is in progress.
4. Once calibration is complete, the display will show '0.0' or a very low value, ready for measurement.

వివరణ: This image provides a visual four-step guide for operating the MESTEK WM710A. It shows pressing the power button, holding the probe in a dry area for calibration, pressing the MEAS button, and the display showing 'CAL' during calibration.

5.2 కొలతలు తీసుకోవడం

To measure moisture content:

1. Place the spherical probe directly onto the surface of the material you wish to measure. Ensure full contact between the probe and the material.
2. The device will instantly display the moisture reading on the LCD screen. The measurement depth is between 20-40mm.
3. The color analog bar on the display will indicate the moisture level: ఆకుపచ్చ for Dry, పసుపు for Risk, and ఎరుపు for Wet.

వివరణ: A close-up of the MESTEK WM710A's large backlit LCD display, showing the current measured value, maximum and minimum recorded values, and a color-coded analog bar indicating moisture levels (Dry, Risk, Wet).

వివరణ: This image shows the MESTEK WM710A moisture meter being used to measure moisture on a wall surface, demonstrating the non-destructive nature of the spherical probe.

5.3 Data Hold and Max/Min Record

• To hold the current measurement on the screen, press the పట్టుకోండి బటన్. విడుదల చేయడానికి దాన్ని మళ్ళీ నొక్కండి.
• The device automatically records the maximum (MAX) and minimum (MIN) moisture values during a measurement session. These values are displayed below the current reading.
• కు view only the MAX or MIN value, press the MIN / MAX బటన్.

వివరణ: A close-up of the MESTEK WM710A display showing the 'HOLD' indicator, signifying that the current measurement is frozen on the screen.

వివరణ: The MESTEK WM710A held against a wall, demonstrating its ability to automatically detect and display the maximum and minimum moisture values within a test range to help locate wet and dry areas.

5.4 అలారం థ్రెషోల్డ్‌లను సెట్ చేయడం

The MESTEK WM710A allows you to set custom alarm thresholds for 'Risk' and 'Wet' conditions:

1. నొక్కండి సెట్ button to enter the alarm setting mode.
2. ఉపయోగించండి Up () మరియు క్రిందికి () arrow buttons to adjust the desired 'Risk' or 'Wet' value.
3. నొక్కండి సెట్ again to switch between 'Risk' and 'Wet' thresholds.
4. Once the desired values are set, press the శక్తి సెట్టింగ్ మోడ్ నుండి నిష్క్రమించడానికి బటన్.

వివరణ: The moisture meter in use on a wooden surface, illustrating the 'Dry', 'Risk', and 'Wet' indicators on the display, which change based on the measured moisture content. An exclamation mark indicates an alarm condition.

5.5 వీడియో ప్రదర్శన

వివరణ: An official product video demonstrating the features and usage of the MESTEK WM710A Pinless Moisture Meter, including battery installation, calibration, measurement on different materials, and alarm functions.

6. కొలత అప్లికేషన్లు

The MESTEK WM710A is versatile and can be used on a wide range of materials:

• చెక్క పదార్థాలు: Ideal for checking moisture levels in various types of wood before cutting or for assessing existing wooden structures.
• గోడలు: Suitable for detecting moisture in plaster, stucco, and brick walls.
• Concrete & Cement: Effective for measuring moisture in concrete slabs and cement surfaces.
• పైకప్పులు: Can be used to check for moisture in ceiling materials.

Note: This device is not designed for use on metallic materials.

వివరణ: Four images demonstrating the MESTEK WM710A being used to measure moisture in different materials: wood, a powder/brick wall, concrete, and a ceiling, showcasinదాని బహుముఖ ప్రజ్ఞ.

7. స్పెసిఫికేషన్లు

8. నిర్వహణ

• శుభ్రపరచడం: పరికరాన్ని మృదువైన, పొడి వస్త్రంతో తుడవండి. రాపిడి క్లీనర్‌లను లేదా ద్రావకాలను ఉపయోగించవద్దు.
• నిల్వ: Store the moisture meter in a cool, dry place when not in use. If storing for an extended period, remove the batteries to prevent leakage.
• బ్యాటరీ భర్తీ: Replace batteries when the low power reminder appears on the display to ensure accurate readings.
• ప్రోబ్ కేర్: Keep the spherical probe clean and free from debris to maintain optimal performance.

9. ట్రబుల్షూటింగ్

If you encounter issues with your MESTEK WM710A, please refer to the following common problems and solutions:

• పరికరం పవర్ ఆన్ చేయదు:
  • బ్యాటరీలు సరైన ధ్రువణతతో సరిగ్గా ఇన్‌స్టాల్ చేయబడ్డాయో లేదో తనిఖీ చేయండి.
  • కొత్త AAA బ్యాటరీలతో భర్తీ చేయండి.
• సరికాని రీడింగ్‌లు:
  • Ensure the device is calibrated in a dry environment before use.
  • Make sure the spherical probe has full contact with the material surface.
  • Avoid measuring near metallic objects, as this can interfere with readings.
• అలారం మోగడం లేదు:
  • Verify that the alarm thresholds are set correctly in the settings menu.
  • Check if the measured moisture level exceeds the set threshold.

10. వారంటీ మరియు మద్దతు

The MESTEK WM710A Pinless Moisture Meter comes with a 2 సంవత్సరాల వారంటీ from the date of purchase. This warranty covers manufacturing defects and ensures the product's quality and performance under normal use.

For any questions, technical support, or warranty claims, please contact MESTEK customer service. We aim to respond to all inquiries within 24 hours.

సంప్రదింపు సమాచారం: Please refer to the contact details provided in your product packaging or visit the official MESTEK webమద్దతు కోసం సైట్.
