పరిచయం
Thank you for choosing the Sound Town CARPO-L2MKT3 Portable Column Speaker System. This comprehensive audio solution is designed for various applications, including live performances, speeches, and events in small to medium venues. This manual provides essential information for the safe and efficient setup, operation, and maintenance of your new system. Please read it thoroughly before use to ensure optimal performance and longevity of your equipment.
ముఖ్యమైన భద్రతా సూచనలు
- విద్యుత్ భద్రత: Always connect the system to a grounded power outlet. Do not expose the unit to rain or moisture. Disconnect power during lightning storms or when unused for long periods.
- వెంటిలేషన్: Ensure adequate ventilation around the subwoofer to prevent overheating. Do not block ventilation openings.
- ప్లేస్మెంట్: వ్యవస్థను స్థిరమైన, సమతల ఉపరితలంపై ఉంచండి. ఉష్ణ వనరుల దగ్గర లేదా ప్రత్యక్ష సూర్యకాంతిలో ఉంచకుండా ఉండండి.
- USB Port Warning: The USB port on this product is designed మాత్రమే for connecting to a flash drive to play music. చేయవద్దు attempt to use it to charge any devices, as it may cause damage to the ampజీవితకాలం.
- వినికిడి రక్షణ: ఎక్కువసేపు ఎక్కువసేపు ఎక్కువ శబ్దం వినికిడికి గురికావడం వల్ల శాశ్వత వినికిడి దెబ్బతింటుంది. వాల్యూమ్ సర్దుబాటు చేసేటప్పుడు జాగ్రత్తగా ఉండండి.
ప్యాకేజీ విషయాలు
The Sound Town CARPO-L2MKT3 system includes the following components:
- Two (2) Sound Town CARPO-L2 Powered Subwoofers (12-inch)
- Two (2) Column Speakers (each with 8 x 3-inch full-range speakers)
- Three (3) Sound Town STMICKT3 Professional Handheld Dynamic Microphones
- Necessary cables for system connection
- Carry bags for column speakers and a case for microphones
Image: The complete Sound Town CARPO-L2MKT3 system, showing two subwoofers, two column speakers, and three microphones with their accessories.
ఉత్పత్తి ముగిసిందిview
CARPO-L2 Column Speaker System (Each Unit)
- Powered Subwoofer: 12-inch driver, 400W RMS / 800W peak power.
- కాలమ్ స్పీకర్: Features 8 x 3-inch full-range speakers for clear audio dispersion.
- Built-in 2-Channel Mixer: Includes two 1/4" and XLR inputs for various audio sources.
- Mix-Out: For connecting to additional systems or recording devices.
- MP3 Module: Supports USB/SD inputs for flash drives only, allowing direct playback of music files.
Image: A single Sound Town CARPO-L2 column speaker system, showing the subwoofer base and the assembled column speaker.

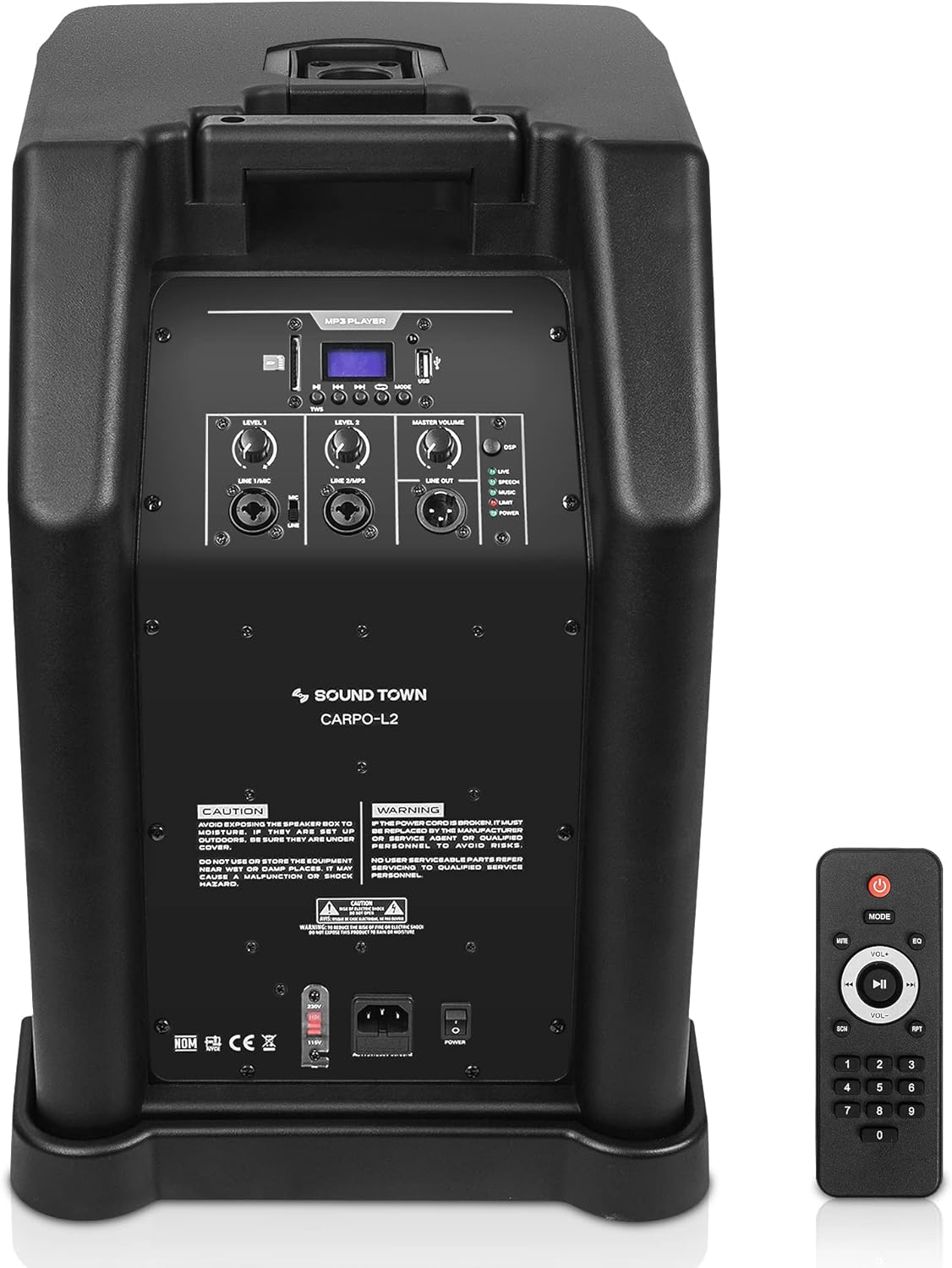

Image: Rear panel of the Sound Town CARPO-L2 subwoofer, displaying input/output connections, mixer controls, and the MP3 module with USB/SD slots.
STMICKT3 Handheld Dynamic Microphones
- కార్డియోయిడ్ పికప్ నమూనా: Minimizes background noise and feedback for clear vocal reproduction.
- అనుకూలత: Designed for use with devices featuring a 1/4" mic input.
Image: The Sound Town STMICKT3 professional handheld dynamic microphone kit, including three microphones, cables, and a protective carrying case.
చిత్రం: క్లోజప్ view of a single Sound Town STMICKT3 handheld dynamic microphone with its microphone clip.
సెటప్ సూచనలు
- భాగాలను అన్ప్యాక్ చేయండి: వాటి ప్యాకేజింగ్ నుండి అన్ని భాగాలను జాగ్రత్తగా తొలగించండి.
- Assemble Column Speakers:
- Place the CARPO-L2 powered subwoofer on a stable, level surface.
- Insert the column speaker sections into the designated slot on top of the subwoofer. Ensure they are securely connected. The system is designed for quick assembly.
- మైక్రోఫోన్లను కనెక్ట్ చేయండి:
- Connect the STMICKT3 microphones to the 1/4" or XLR inputs on the CARPO-L2 subwoofer's mixer panel using the provided cables.
- Connect Other Audio Sources (Optional):
- For instruments or other media players, use appropriate 1/4" or XLR cables to connect them to the available inputs on the subwoofer.
- పవర్ కనెక్షన్:
- Ensure all connections are secure before plugging the subwoofer's power cord into a grounded electrical outlet.
- Turn on the power switch located on the subwoofer's rear panel.
ఆపరేటింగ్ సూచనలు
ప్రాథమిక ఆపరేషన్
- వాల్యూమ్ నియంత్రణ: Adjust the main volume knob on the subwoofer to control the overall output level. Individual channel volume controls are also available on the mixer.
- మైక్రోఫోన్ వినియోగం: Ensure microphones are switched ON. Speak directly into the microphone for optimal sound capture. Adjust individual microphone volume on the mixer as needed.
- ఆడియో సోర్స్ ఎంపిక: If using multiple inputs, ensure the correct input is selected or mixed appropriately using the mixer controls.
MP3 Module Operation (USB/SD)
- Insert USB/SD: USB ఫ్లాష్ డ్రైవ్ లేదా SD కార్డ్ (MP3 ఆడియో కలిగి ఉన్న) చొప్పించండి files) into the corresponding slot on the subwoofer's rear panel.
- ఇన్పుట్ని ఎంచుకోండి: Use the mode button on the MP3 module to select USB or SD input.
- ప్లేబ్యాక్ నియంత్రణలు: Use the play/pause, next, and previous buttons on the MP3 module or the included remote control to manage playback.
- వాల్యూమ్: Adjust the MP3 module's volume control, in addition to the main system volume.
గమనిక: The USB port is exclusively for flash drives for music playback. Do not connect other devices for charging or data transfer, as this may damage the unit.
నిర్వహణ
- శుభ్రపరచడం: Use a soft, dry cloth to clean the exterior surfaces of the speakers and microphones. Do not use abrasive cleaners or solvents.
- నిల్వ: When not in use, store the system in a cool, dry place. Utilize the provided carry bags for column speakers and the case for microphones to protect them during transport and storage.
- కేబుల్ కేర్: Avoid sharp bends or kinks in cables. Store cables neatly to prevent damage.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| సౌండ్ అవుట్పుట్ లేదు | Power off; volume too low; incorrect input selected; faulty cable. | Check power connection and switch; increase master and channel volumes; verify input selection; test with different cables. |
| వక్రీకరించిన ధ్వని | Volume too high (clipping); faulty cable; damaged speaker. | Reduce volume levels; replace cables; contact support if speaker damage is suspected. |
| మైక్రోఫోన్ పని చేయడం లేదు | Microphone off; cable not connected properly; microphone volume low. | Ensure microphone is switched ON; check cable connections; increase microphone channel volume. |
| USB/SD ప్లేబ్యాక్ సమస్యలు | సరికాదు file format; USB/SD not properly inserted; USB port used for charging. | నిర్ధారించండి files are MP3 format; re-insert USB/SD; DO NOT use USB for charging devices. |
స్పెసిఫికేషన్లు
- బ్రాండ్: సౌండ్ టౌన్
- మోడల్ సంఖ్య: CARPO-L2MKT3
- అవుట్పుట్ వాట్tage: 1600 వాట్స్ (పీక్)
- subwoofer: 12-inch Powered
- Column Speakers: 2 x Columns, each with 8 x 3-inch full-range speakers
- మైక్రోఫోన్లు: 3 x Handheld Dynamic Microphones (STMICKT3)
- కనెక్టివిటీ టెక్నాలజీ: USB (for MP3 playback), Wired (XLR, 1/4")
- ఛానెల్ల సంఖ్య: 2 (Mixer)
- ఆడియో ఇన్పుట్: 1/4", XLR
- శక్తి మూలం: కార్డెడ్ ఎలక్ట్రిక్
- మౌంటు రకం: Tabletop (Subwoofer base)
- రంగు: Black or White (System variants may vary)
- UPC: 810141701243
వారంటీ సమాచారం
The Sound Town CARPO-L2MKT3 Portable Column Speaker System comes with a 1-సంవత్సరం పరిమిత వారంటీ from the date of purchase. This warranty covers manufacturing defects and workmanship under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper installation. Please retain your proof of purchase for warranty claims.
మద్దతు
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Sound Town customer support. Refer to the official Sound Town webఅత్యంత తాజా సంప్రదింపు సమాచారం కోసం సైట్ లేదా మీ కొనుగోలు డాక్యుమెంటేషన్.
ఆన్లైన్ వనరులు: అదనపు సమాచారం మరియు ఉత్పత్తి నవీకరణల కోసం, సందర్శించండి Sound Town Store on Amazon.
