జెనరిక్ FC302/301 ఇన్వర్టర్ LCD ఆపరేషన్ ప్యానెల్ LCP102 యూజర్ మాన్యువల్

1. పరిచయం

This manual provides essential instructions for the installation, operation, and maintenance of the Generic LCP102 LCD Operation Panel, designed for use with FC302/301 series inverters. Please read this manual thoroughly before using the product to ensure correct operation and to prevent damage.

2. ఉత్పత్తి ముగిసిందిview

The LCP102 is a user-friendly LCD control panel that allows for monitoring and configuration of compatible inverters. It features a clear display and intuitive button layout for easy navigation and control.

2.1 ఫ్రంట్ ప్యానెల్ లేఅవుట్

మూర్తి 1: ముందు view of the LCP102 LCD Operation Panel. This image displays the LCD screen, navigation buttons (OK, directional arrows, Back, Cancel, Info), and function buttons (Status, Quick Menu, Main Menu, Alarm Log, On, Warn., Alarm, Hand On, Off, Auto On, Reset).

2.2 వెనుక ప్యానెల్ మరియు కనెక్షన్లు

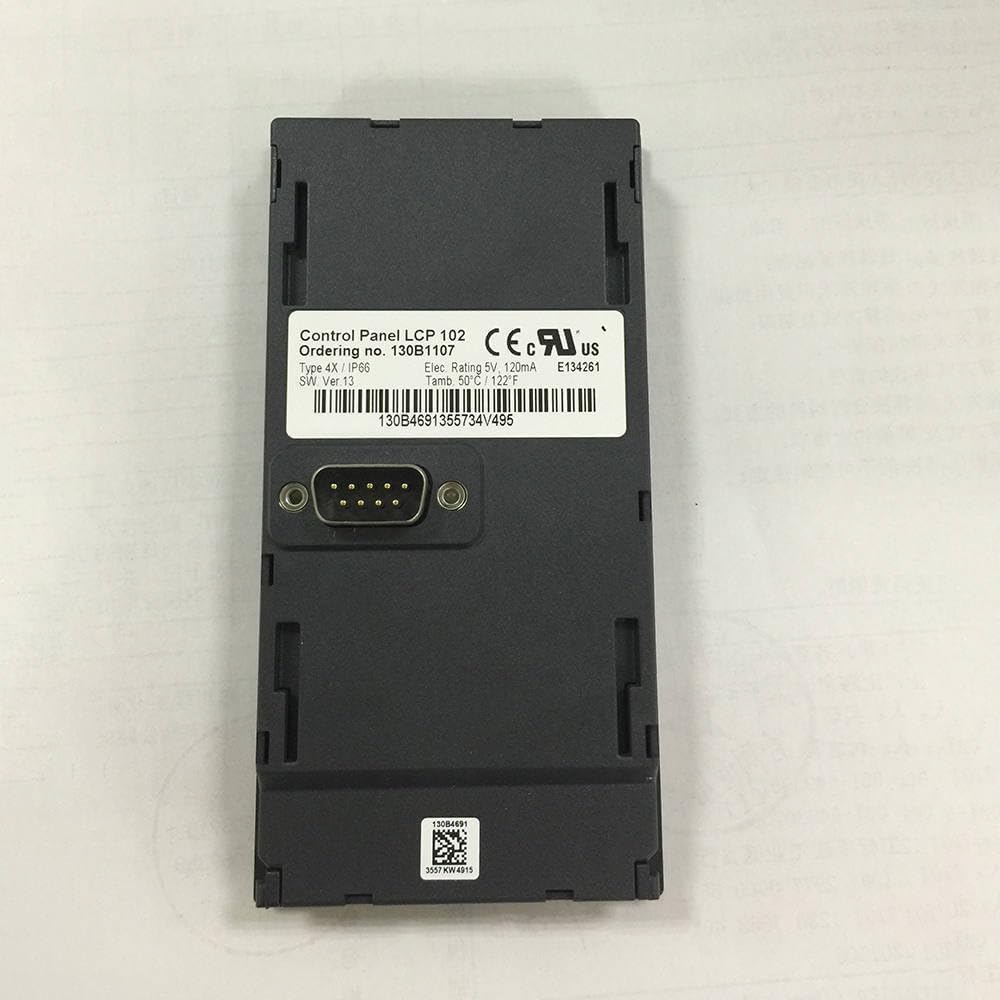

మూర్తి 2: వెనుక view of the LCP102 LCD Operation Panel. This image shows the multi-pin connector for inverter communication and the product label. The label indicates "Control Panel LCP 102", "Ordering no. 130B1107", "Type 4K / IP66", "Elec. Rating 5V 120mA", "Temp. 50°C / 122°F", and "SW. Ver 1.3". A barcode with the number 130B4691355734V495 and another with 13066469135573486495 are also visible.

3. సెటప్ మరియు ఇన్‌స్టాలేషన్

Follow these steps to properly install the LCP102 operation panel with your compatible FC302/301 inverter.

1. మౌంటు: Securely attach the LCP102 panel to the designated mounting location on your inverter or control cabinet. Ensure proper ventilation if mounting in an enclosed space.
2. కనెక్షన్: Connect the panel's multi-pin connector (visible on the rear panel) to the corresponding port on your FC302/301 inverter. Ensure the connection is firm and secure.
3. పవర్ ఆన్: Once connected, power on the inverter. The LCP102 panel should initialize and display the default screen.
4. ప్రారంభ కాన్ఫిగరేషన్: Refer to your inverter's main manual for any specific initial parameter settings or configurations required for the LCP102.

గమనిక: Always ensure the inverter is powered off before connecting or disconnecting the LCP102 panel to prevent electrical damage.

4. ఆపరేటింగ్ సూచనలు

The LCP102 panel provides intuitive control over your inverter. Familiarize yourself with the button functions:

• నావిగేషన్ బటన్లు:
  • అలాగే: ఎంపికలను నిర్ధారిస్తుంది లేదా ఉప-మెనూలలోకి ప్రవేశిస్తుంది.
  • దిశాత్మక బాణాలు (పైకి, క్రిందికి, ఎడమ, కుడి): Navigate through menus, adjust values, or move between parameters.
  • వెనుకకు: మునుపటి మెను లేదా స్క్రీన్‌కి తిరిగి వస్తుంది.
  • రద్దు చేయండి: Cancels an operation or exits a menu without saving changes.
  • సమాచారం: Displays contextual information or help for the currently selected item.
• ఫంక్షన్ బటన్లు:
  • స్థితి: Displays current operational status and key parameters of the inverter.
  • త్వరిత మెను: Provides quick access to frequently used parameters or functions.
  • ప్రధాన మెనూ: Accesses the primary menu structure for comprehensive inverter configuration.
  • అలారం లాగ్: Views a history of alarms and warnings.
  • ఆన్: Initiates inverter operation.
  • Warn.: Indicates a warning condition.
  • అలారం: అలారం పరిస్థితిని సూచిస్తుంది.
  • Hand On: Activates manual control mode.
  • ఆఫ్: Stops inverter operation.
  • ఆటో ఆన్: Activates automatic control mode.
  • రీసెట్: Resets alarms or certain parameters.

For detailed parameter settings and advanced functions, refer to the specific programming guide for your FC302/301 inverter model.

5. నిర్వహణ

Proper maintenance ensures the longevity and reliable operation of your LCP102 panel.

• శుభ్రపరచడం: Gently wipe the display and panel surface with a soft, dry, or slightly damp cloth. Do not use abrasive cleaners, solvents, or excessive moisture, as these can damage the screen or buttons.
• పర్యావరణ పరిస్థితులు: Ensure the panel operates within its specified temperature range (up to 50°C / 122°F) and avoid exposure to direct sunlight, extreme humidity, or corrosive environments. The panel is rated Type 4K / IP66 for protection against dust and water ingress, but proper installation is crucial to maintain this rating.
• తనిఖీ: Periodically check the connection cable for any signs of wear or damage. Ensure the panel is securely mounted.

6. ట్రబుల్షూటింగ్

If you encounter issues with your LCP102 panel, consider the following common problems and solutions:

For specific alarm codes or complex issues, consult the comprehensive manual for your FC302/301 inverter or contact technical support.

7. స్పెసిఫికేషన్లు

• మోడల్: LCP102
• ఆర్డర్ సంఖ్య: 130B1107
• అనుకూలత: FC302/301 Inverters
• రక్షణ రేటింగ్: Type 4K / IP66
• ఎలక్ట్రికల్ రేటింగ్: 5 వి డిసి, 120 ఎంఏ
• ఆపరేటింగ్ ఉష్ణోగ్రత: 50°C (122°F) వరకు
• సాఫ్ట్‌వేర్ వెర్షన్: 1.3 (as per label)
• తయారీదారు: సాధారణమైనది
• ASIN: B0CSK729D2

8. వారంటీ మరియు మద్దతు

For information regarding warranty coverage, technical assistance, or replacement parts for your LCP102 operation panel, please contact your original supplier or the manufacturer directly. Ensure you have your product's model number (LCP102) and order number (130B1107) available when seeking support.
