WINFREE HC-M1 Smart Lock User Manual

1. పరిచయం

Thank you for choosing the WINFREE HC-M1 Smart Lock. This keyless entry deadbolt offers multiple unlocking methods including fingerprint, RFID card, passcode, TT Lock Bluetooth App, and mechanical key. It is designed for easy installation and enhanced home security. This manual provides detailed instructions for installation, operation, and maintenance to ensure optimal performance and longevity of your smart lock.

2. భద్రతా సమాచారం

• తాళాన్ని మీరే విడదీయడానికి లేదా మరమ్మతు చేయడానికి ప్రయత్నించవద్దు. సేవ కోసం అర్హత కలిగిన సిబ్బందిని సంప్రదించండి.
• Use only specified batteries (4 AAA/1.5V alkaline batteries). Do not mix old and new batteries or different types of batteries.
• Keep mechanical keys in a safe place outside your home.
• Avoid exposing the lock to direct sunlight or rain for extended periods.
• Ensure all screws are tightened securely during installation to prevent loosening.
• Regularly check the lock for any signs of wear or damage.

3. ఉత్పత్తి ముగిసిందిview

The WINFREE HC-M1 Smart Lock includes the following components:

• Front Panel with Keypad and Fingerprint Sensor
• Rear Panel with Battery Compartment and Thumb Turn
• డెడ్‌బోల్ట్ గొళ్ళెం
• మౌంటు ప్లేట్
• స్ట్రైక్ ప్లేట్ మరియు స్ట్రైక్ బాక్స్
• మౌంటు స్క్రూలు
• మెకానికల్ కీలు
• RFID కార్డ్‌లు

చిత్రం: పైగాview of WINFREE HC-M1 Smart Lock components and packaging.

4. సెటప్ & ఇన్‌స్టాలేషన్

The WINFREE HC-M1 Smart Lock is designed for easy installation with a screwdriver. Please ensure your door meets the following specifications:

• Door Thickness: 1.5''-2.1'' (38-53 mm)
• Backset: 2.36'' (60mm) or 2.76'' (70mm)
• Compatible with US standard left or right-hand doors.

ఇన్‌స్టాలేషన్ దశలు:

1. లాక్ బాడీని ఇన్‌స్టాల్ చేయండి: Insert the deadbolt latch into the door edge and secure it with screws. Ensure the 'Up' arrow on the latch is pointing upwards.
2. ఫిక్సింగ్ స్క్రూలు: Attach the exterior assembly to the door, ensuring the lock bolt is kept on a level surface. Secure it with the provided screws.
3. Install Rubber Pads: Place the rubber pads on the interior side of the door, aligning them with the holes.
4. Install Iron Back Set: Mount the iron back set plate, feeding the cable through the designated opening. Secure it with screws.
5. Joint the Plug: కేబుల్‌ను బాహ్య అసెంబ్లీ నుండి ఇంటీరియర్ అసెంబ్లీకి కనెక్ట్ చేయండి.
6. Screws On: Attach the interior assembly to the mounting plate and secure it with screws.
7. బ్యాటరీలను చొప్పించండి: Open the battery cover on the interior assembly and insert 4 AAA/1.5V alkaline batteries (not included).

5. ఆపరేటింగ్ సూచనలు

అన్‌లాకింగ్ పద్ధతులు:

• వేలిముద్ర అన్‌లాక్: Place your registered finger on the sensor for quick access. The lock features a 160x160 pixel sensor with 0.3s unlocking speed.
• పాస్‌కోడ్ అన్‌లాక్: Enter your registered passcode on the keypad. The anti-peep passcode function allows you to enter random digits before or after your actual code to protect privacy.
• RFID కార్డ్ అన్‌లాక్: Tap your registered RFID card against the card reader sensor on the lock.
• TT లాక్ యాప్ నియంత్రణ: Use the TT Lock app on your smartphone to unlock the door via Bluetooth. For remote unlock or voice control (Alexa/Google Assistant), an additional Bluetooth gateway (sold separately) is required.
• మెకానికల్ కీ: Use the provided mechanical key as a backup unlocking method.

App Pairing and User Management:

Download the TT Lock app from your smartphone's app store. Follow the in-app instructions to pair your smart lock via Bluetooth. Once paired, you can:

• Add and manage fingerprints (place finger on sensor 4 times during registration).
• Add and manage RFID cards.
• Generate permanent, timed, one-time, or recurring passcodes for guests or service staff.
• View real-time operation records and receive instant notifications.
• Set up Passage Mode: The lock remains unlocked during a specific time period until manually locked.
• Enable Auto-Lock: The lock automatically locks after a set period.

Image: Fingerprint unlock in action on the smart lock.

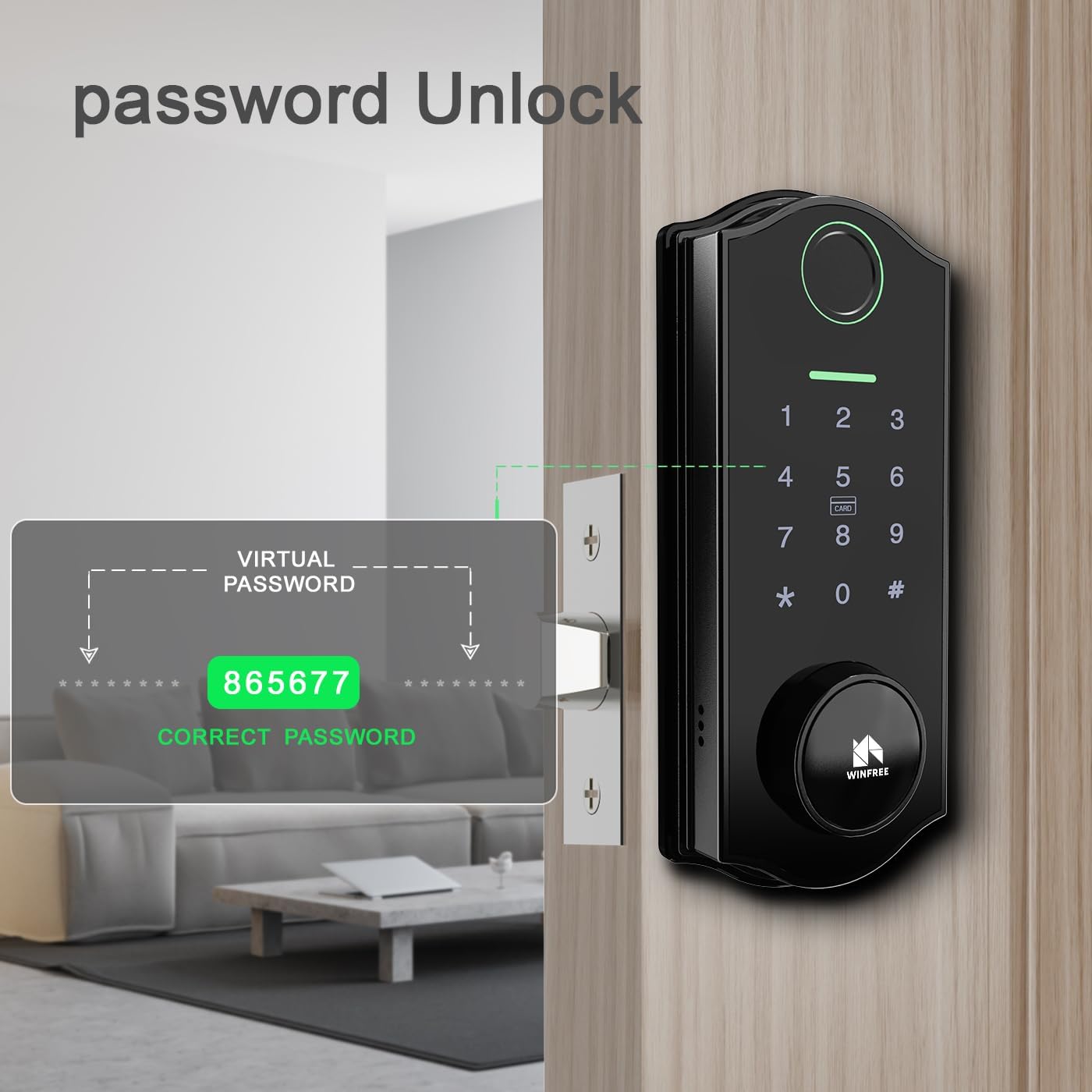

Image: Passcode unlock feature with virtual password display.

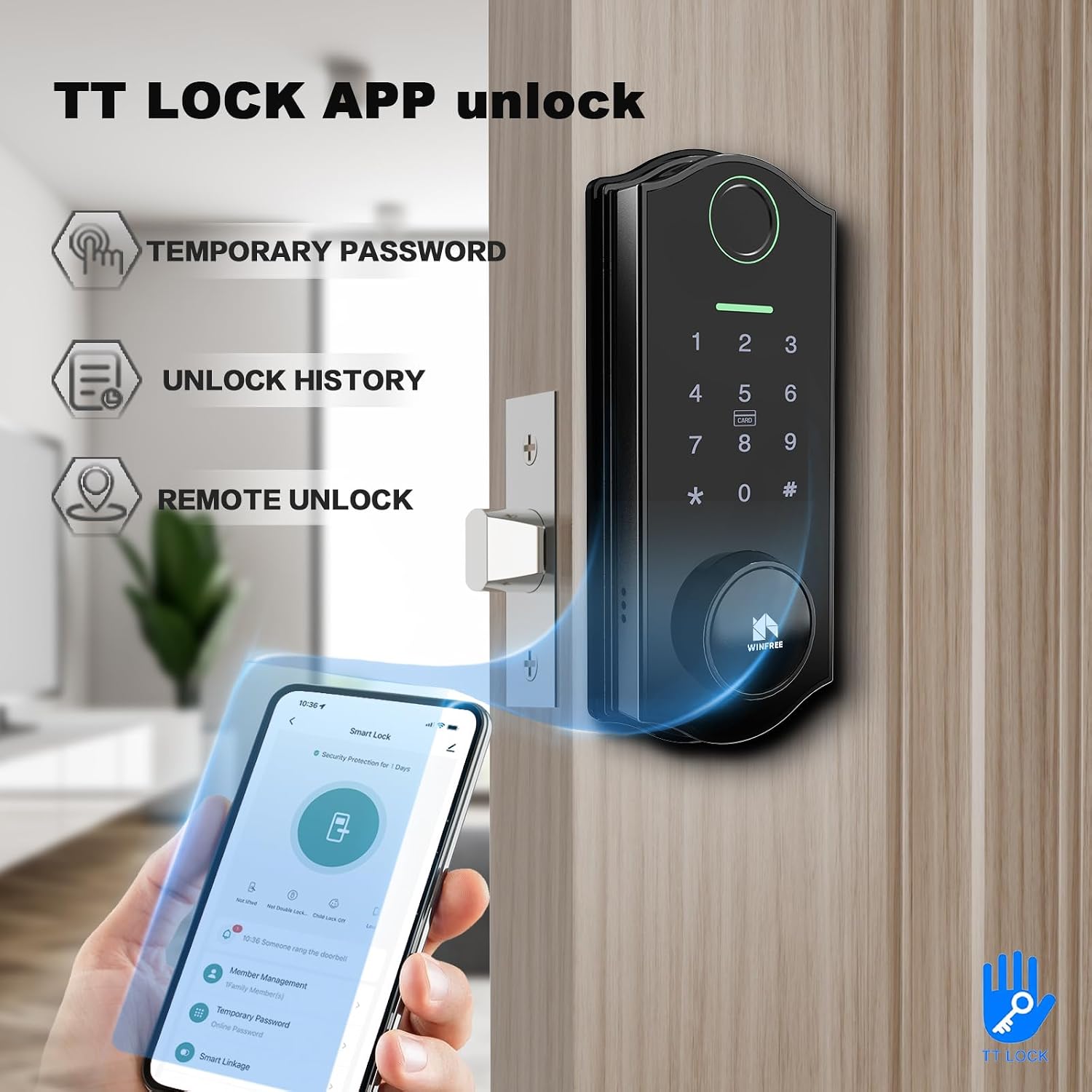

Image: TT Lock App interface for unlocking and managing the smart lock.

Image: RFID card unlock method for the smart lock.

6. నిర్వహణ

• బ్యాటరీ భర్తీ: The lock is powered by 4 AAA/1.5V alkaline batteries. When the battery is low, the lock will issue an alert. Replace all four batteries simultaneously.
• అత్యవసర శక్తి: In case of complete battery depletion, use a USB power bank to connect to the emergency power port on the exterior panel to temporarily power the lock and gain access.
• శుభ్రపరచడం: Wipe the lock surface with a soft, dry cloth. Avoid using abrasive cleaners or solvents that may damage the finish or electronic components.
• వేలిముద్ర సెన్సార్ సంరక్షణ: ఉత్తమ పనితీరు కోసం వేలిముద్ర సెన్సార్‌ను శుభ్రంగా మరియు పొడిగా ఉంచండి.

Image: Battery compartment of the smart lock, designed for 4 AAA batteries.

Image: USB emergency power port for temporary power supply.

7. ట్రబుల్షూటింగ్

• లాక్ స్పందించడం లేదు: Check battery levels. If low, replace batteries or use emergency USB power.
• వేలిముద్ర గుర్తించబడలేదు: మీ వేలు శుభ్రంగా మరియు పొడిగా ఉందని నిర్ధారించుకోండి. సమస్యలు కొనసాగితే మీ వేలిముద్రను తిరిగి నమోదు చేసుకోండి.
• పాస్‌కోడ్ పనిచేయడం లేదు: Verify the correct passcode is entered. Ensure the lock is not in privacy mode.
• యాప్ కనెక్షన్ సమస్యలు: Ensure Bluetooth is enabled on your phone and you are within range of the lock. Restart the app or re-pair the lock if necessary.
• ఆటో-లాక్ పనిచేయడం లేదు: Check the auto-lock settings in the TT Lock app.
• తాళం విడిగా ఉంది: అన్ని మౌంటు స్క్రూలను తిరిగి బిగించండి.

8. స్పెసిఫికేషన్లు

9. వారంటీ & సపోర్ట్

For warranty information and technical support, please refer to the warranty card included with your product or visit the official WINFREE website. You may also contact WINFREE customer service directly for assistance with product issues, troubleshooting, or general inquiries.

వారంటీ క్లెయిమ్‌ల కోసం దయచేసి మీ కొనుగోలు రసీదుని ఉంచుకోండి.
