1. పరిచయం
This manual provides detailed instructions for the installation, operation, and maintenance of your Sodola 10Gbps L3 Managed Switch. Please read this manual thoroughly before using the device to ensure proper setup and optimal performance. This switch is designed for high-speed network environments in both home and office settings.
2. ఉత్పత్తి ముగిసిందిview
2.1. భౌతిక భాగాలు
The Sodola 10Gbps L3 Managed Switch features 8 SFP+ ports for high-speed connectivity and a console port for management. Key indicators provide status information.
చిత్రం 2.1: ముందు మరియు వెనుక ప్యానెల్ ఓవర్view. This image displays the front panel with 8 SFP+ ports, a console port, and LED indicators. The rear panel shows the DC 12V power input and grounding screw. Labels indicate the function of each component, including the reset button, power indicator (PWR), and system indicator (SYS).
2.2 కీ ఫీచర్లు
- 8x10Gb SFP+ Ports: Provides high-density 10G network connectivity with excellent scalability and flexibility.
- L3 Management: Offers an intuitive web interface and comprehensive configuration options including Link Aggregation, LACP, Storm Control, Port Mirroring, VLAN Management, MAC Address, Spanning Tree Protocol, Multicast, QoS, DHCP Snooping, SNMP, and RSTP.
- 160G Backplane Bandwidth: Capable of handling ultra-large traffic loads, ensuring stable network operation even under heavy use.
- ఫ్యాన్ లేని డిజైన్: Features a built-in fanless double-sided heat dissipation design for quiet operation.
- వాల్-మౌంటబుల్: Supports flexible installation options for desktop or wall-mounting.
- 6KV Surge Protection: Integrated circuit for enhanced reliability during lightning events.
3. ప్యాకేజీ విషయాలు
దయచేసి అన్ని అంశాలు ప్యాకేజీలో ఉన్నాయని ధృవీకరించండి:
- Sodola 10Gbps L3 Managed Switch (Model: SL-SWTGW3C8F)
- పవర్ అడాప్టర్ (12V 2A)
- కన్సోల్ కేబుల్
- Foot Pads (4 pcs)
- ఇన్స్ట్రక్షన్ మాన్యువల్
Important Note: SFP+ modules are NOT included and must be purchased separately.
చిత్రం 3.1: Package Contents and Installation Options. This image shows the switch, power adapter, console cable, foot pads, and manual. It also illustrates the switch dimensions and its suitability for both desktop and wall-mount installations.
4. హార్డ్వేర్ ఇన్స్టాలేషన్
4.1. ప్లేస్మెంట్
The switch can be placed on a desktop or mounted on a wall. Ensure adequate ventilation around the device, as it uses a fanless heat dissipation design.
4.2. Connecting SFP+ Modules
Insert compatible SFP+ modules (1G, 2.5G, or 10G) into the SFP+ ports. If using RJ45 (copper cable) connections, a compatible 10G SFP+ to RJ45 converter module is required.

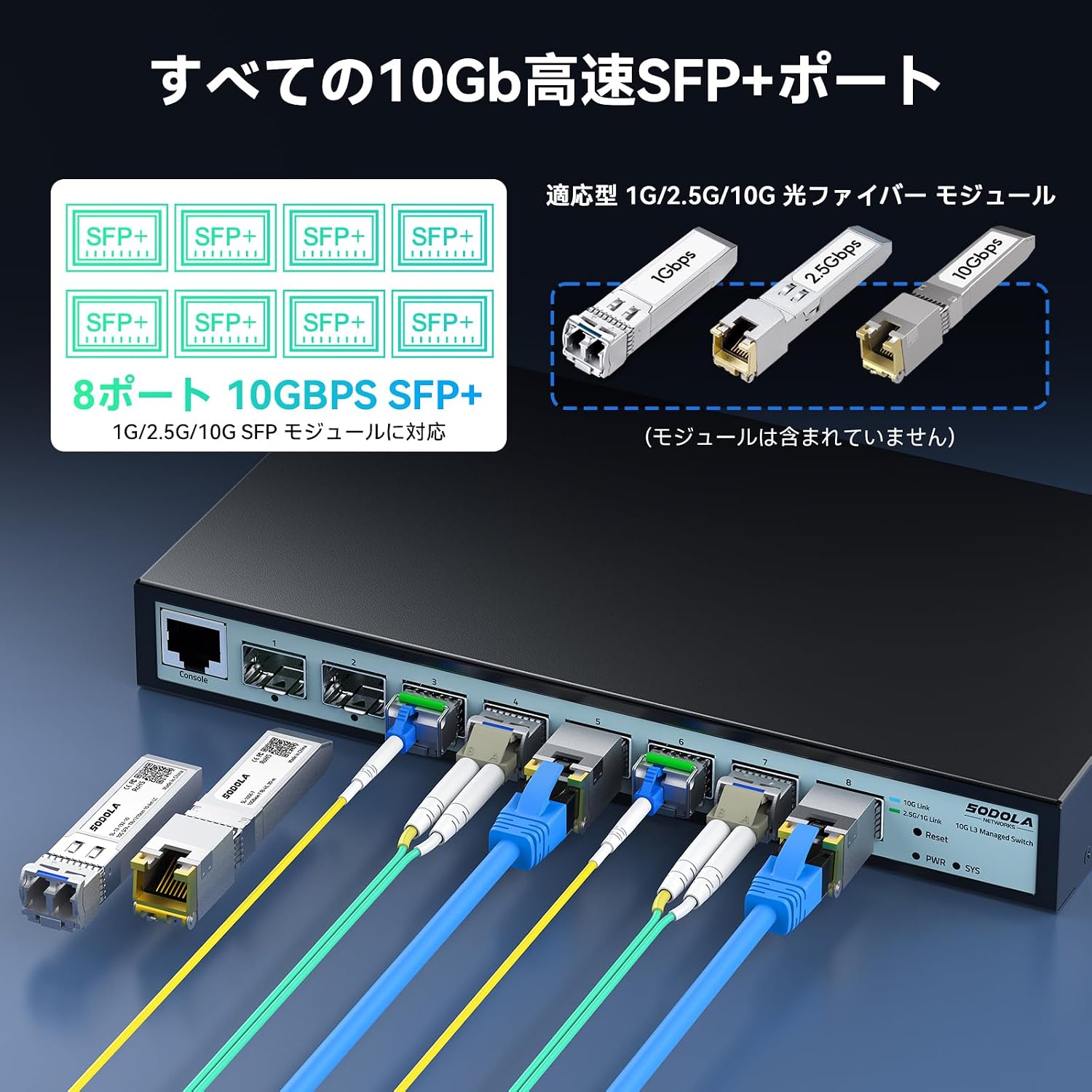

చిత్రం 4.1: SFP+ Port Connectivity. This image illustrates the 8 SFP+ ports and shows examples of 1G, 2.5G, and 10G fiber modules that can be used. It emphasizes that these modules are not included with the switch.
4.3. పవర్ కనెక్షన్
- Connect the power adapter to the DC 12V input port on the switch.
- పవర్ అడాప్టర్ను తగిన పవర్ అవుట్లెట్లోకి ప్లగ్ చేయండి.
- Ensure the grounding screw is properly connected for safety.
5. ప్రారంభ ఆకృతీకరణ
5.1. Setting IP Address
Before connecting the switch, you must first set an IP address on your computer to match the switch's subnet.
- Clear your browser's cache.
- Adjust your network settings.
- Set your PC's IP address to match the switch's subnet (e.g., if the switch's default IP is 192.168.2.1, set your PC's IP to 192.168.2.x, where x is not 1).
చిత్రం 5.1: సింపుల్ Web Management Access. This image illustrates the steps to prepare your computer for accessing the switch's web interface, including setting a compatible IP address.
5.2. యాక్సెస్ చేయడం Web ఇంటర్ఫేస్
- తెరవండి a web మీ కంప్యూటర్లో బ్రౌజర్.
- Enter the default IP address: 192.168.2.1
- డిఫాల్ట్ ఆధారాలను ఉపయోగించి లాగిన్ చేయండి:
వినియోగదారు పేరు: నిర్వాహకుడు
పాస్వర్డ్: నిర్వాహకుడు
చిత్రం 5.2: Web Interface Login. This image shows the default IP address, username, and password for accessing the switch's web నిర్వహణ ఇంటర్ఫేస్.
6. స్విచ్ను ఆపరేట్ చేయడం
6.1. LED సూచికలు
- PWR (పవర్ ఇండికేటర్): శక్తి స్థితిని సూచిస్తుంది.
- SYS (System Indicator): సిస్టమ్ స్థితిని సూచిస్తుంది.
- పోర్ట్ లింక్/కార్యాచరణ LED లు: Indicate link status and data activity for each SFP+ port.
6.2. Port Speed Configuration
The default port speed is 10G/2.5G auto-negotiation. When connecting 1G devices, you must manually set the port to 10G/1G mode via the management interface.
- లోనికి లాగిన్ అవ్వండి web నిర్వహణ ఇంటర్ఫేస్.
- Navigate to the port settings.
- Select the desired speed (e.g., 10G/1G) and click "Apply".
- Save the applied settings.
- Reboot the switch for changes to take effect.
చిత్రం 6.1: Manual SFP Speed Setting. This image shows the web interface for configuring port speeds, allowing selection between 10G/1000M or 10G/2.5G modes.
చిత్రం 6.2: Saving Configuration. This image highlights the importance of saving settings after making adjustments in the web ఇంటర్ఫేస్.
7. Advanced Configuration (L3 Management)
The Sodola L3 Managed Switch offers a wide range of advanced features accessible through its web management interface. These features enable robust network control and optimization.

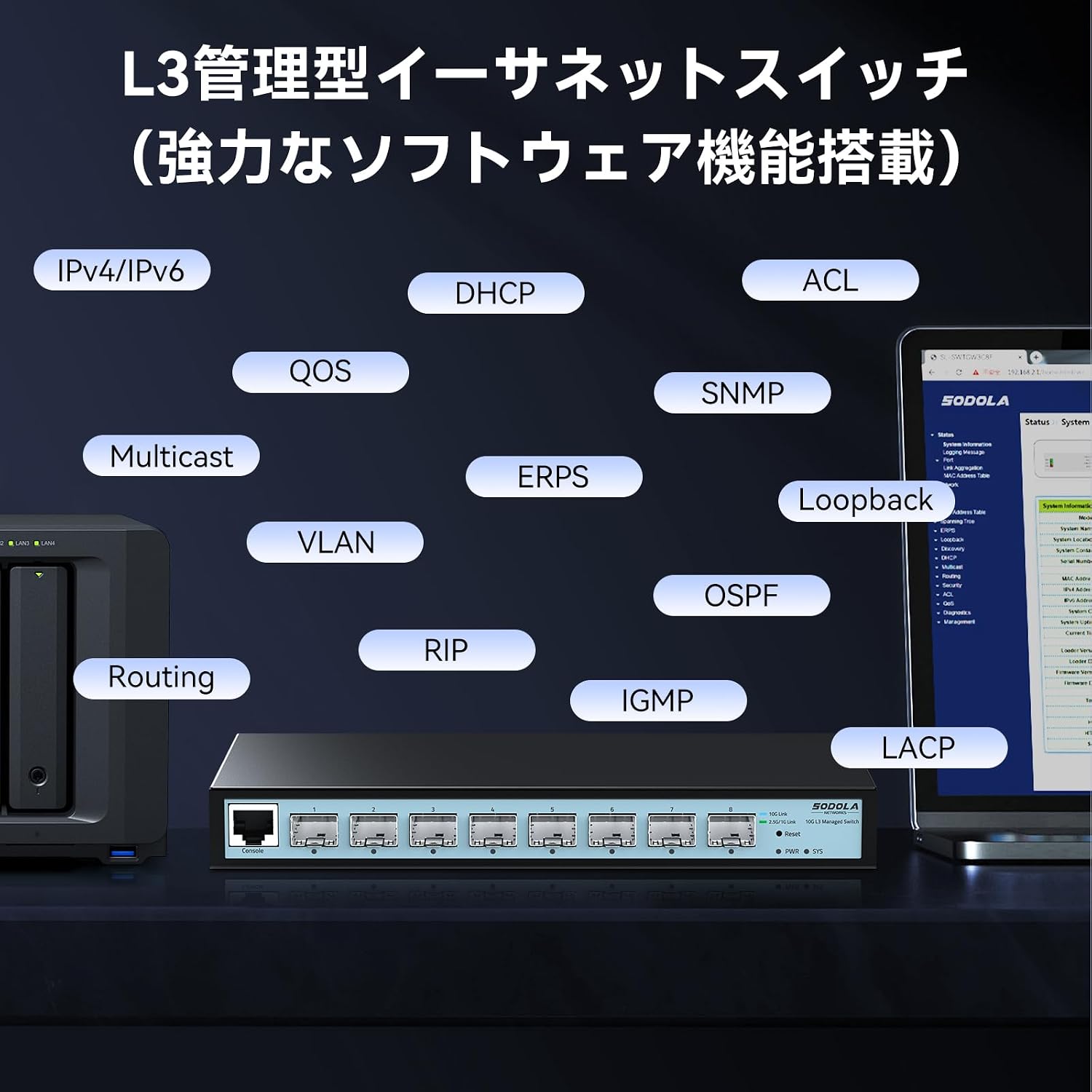

చిత్రం 7.1: L3 Management Capabilities. This image displays a range of L3 management features supported by the switch, including IPv4/IPv6, DHCP, ACL, QoS, SNMP, Multicast, VLAN, Routing, RIP, OSPF, IGMP, and LACP.
7.1. భద్రతా లక్షణాలు
The switch includes comprehensive security measures to protect your network:
- Quadruple Binding: Enhances network security by binding IP, MAC, VLAN, and Port.
- ARP Protection: Defends against ARP spoofing attacks.
- IP సోర్స్ గార్డ్: Prevents unauthorized IP addresses from accessing the network.
- DoS రక్షణ: సేవా నిరాకరణ దాడుల నుండి రక్షిస్తుంది.
- 802.1X Authentication: Provides port-based network access control.
- DHCP స్నూపింగ్: Filters untrusted DHCP messages.
చిత్రం 7.2: Comprehensive Security Protection. This image visually represents the various security features of the switch, such as Quadruple Binding, ARP Protection, IP Source Guard, DoS Defense, 802.1X Authentication, and DHCP Snooping.
8. నిర్వహణ
8.1. సాధారణ సంరక్షణ
- పరికరాన్ని శుభ్రమైన, పొడి వాతావరణంలో ఉంచండి.
- తీవ్రమైన ఉష్ణోగ్రతలు లేదా తేమకు స్విచ్ను బహిర్గతం చేయకుండా ఉండండి.
- Do not block the ventilation holes on the sides of the switch.
- మెత్తటి, పొడి గుడ్డతో బయటి భాగాన్ని శుభ్రం చేయండి. లిక్విడ్ క్లీనర్లను ఉపయోగించవద్దు.
8.2. ఫర్మ్వేర్ నవీకరణలు
తయారీదారుని కాలానుగుణంగా తనిఖీ చేయండి website for firmware updates to ensure optimal performance and access to new features. Follow the instructions provided with the firmware update package carefully.
9. ట్రబుల్షూటింగ్
If you encounter issues with your switch, refer to the following common problems and solutions:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| No power/PWR LED off | పవర్ అడాప్టర్ కనెక్ట్ కాలేదు లేదా తప్పుగా ఉంది. | Check power connections. Ensure the power adapter is working. |
| No link on SFP+ port | Incorrect SFP module, faulty cable, or incorrect speed setting. | Ensure SFP module is compatible and correctly inserted. Check fiber/copper cable. Verify port speed setting in web ఇంటర్ఫేస్. |
| యాక్సెస్ చేయలేరు web ఇంటర్ఫేస్ | Incorrect IP address on PC, wrong default gateway, or browser cache issue. | Verify PC's IP address is in the same subnet as the switch (192.168.2.x). Clear browser cache. Try a different browser. |
| నెమ్మదించిన నెట్వర్క్ పనితీరు | High network traffic, incorrect port speed, or faulty SFP module/cable. | Check network utilization. Ensure port speeds are correctly configured for connected devices. Inspect cables and SFP modules. |
10. స్పెసిఫికేషన్లు
Detailed technical specifications for the Sodola 10Gbps L3 Managed Switch (Model: SL-SWTGW3C8F):
చిత్రం 10.1: Product Specifications. This image provides a summary of the switch's technical details, including model, interface, switching capacity, packet forwarding rate, buffer, MAC address table size, jumbo frame support, surge protection, power, no-load power, and operating temperature.
- మోడల్: SL-SWTGW3C8F
- ఇంటర్ఫేస్: 8x10G SFP+ Ports
- మారే సామర్థ్యం: 160Gbps
- ప్యాకెట్ ఫార్వార్డింగ్ రేటు: 119.04Mpps
- ప్యాకెట్ బఫర్: 12Mbit
- MAC చిరునామా పట్టిక: 16K
- జంబో ఫ్రేమ్: 10K
- ఉప్పెన రక్షణ: 6KV
- పవర్ ఇన్పుట్: DC 12V 2A
- నో-లోడ్ విద్యుత్ వినియోగం: 3.7W
- ఆపరేటింగ్ ఉష్ణోగ్రత: 0 ~ 40 ° C (32 ~ 104 ° F)
- నిల్వ ఉష్ణోగ్రత: -40 ~ 70 ° C (-40 ~ 158 ° F)
- ఆపరేటింగ్ తేమ: 10%~90% నాన్-కండెన్సింగ్
- నిల్వ తేమ: 5%~90% నాన్-కండెన్సింగ్
- అనుకూల పరికరాలు: Desktop computers, laptops, routers, NAS
- రంగు: నలుపు
11. వారంటీ మరియు మద్దతు
11.1. వారంటీ సమాచారం
This Sodola product comes with a 1 సంవత్సరాల వారంటీ from the date of purchase. The warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or external factors.
11.2. సాంకేతిక మద్దతు
For technical assistance, troubleshooting, or warranty claims, please contact Sodola Networks customer support. Refer to the contact information provided on the official Sodola webసైట్ లేదా మీ కొనుగోలు డాక్యుమెంటేషన్.
