HLTNC HS320 Variable Frequency Drive Inverter User Manual

1. పరిచయం

This manual provides essential information for the safe and efficient installation, operation, and maintenance of the HLTNC HS320 Variable Frequency Drive (VFD) Inverter. The HS320 is designed to control the speed of three-phase AC motors, commonly used in applications such as spindle speed control. Please read this manual thoroughly before using the product to ensure proper functionality and safety.

2. భద్రతా సమాచారం

హెచ్చరిక: సరికాని ఇన్‌స్టాలేషన్ లేదా ఆపరేషన్ తీవ్రమైన గాయం లేదా పరికరాల నష్టానికి దారితీయవచ్చు. ఎల్లప్పుడూ భద్రతా మార్గదర్శకాలను అనుసరించండి.

• విద్యుత్ ప్రమాదం: Ensure all power is disconnected from the supply before performing any installation, wiring, or maintenance. Wait at least 10 minutes after disconnecting power for capacitors to discharge before touching internal components.
• గ్రౌండింగ్: Always ensure the VFD is properly grounded according to local electrical codes.
• అర్హత కలిగిన సిబ్బంది: Installation and maintenance should only be performed by qualified electrical personnel.
• పర్యావరణం: Do not operate the VFD in environments with excessive dust, moisture, corrosive gases, or direct sunlight. Mount the inverter on a non-combustible surface.
• ఓవర్‌లోడ్ రక్షణ: Do not bypass any safety or overload protection features.

Refer to the warning labels on the device for additional safety instructions.

3. ఉత్పత్తి ముగిసిందిview

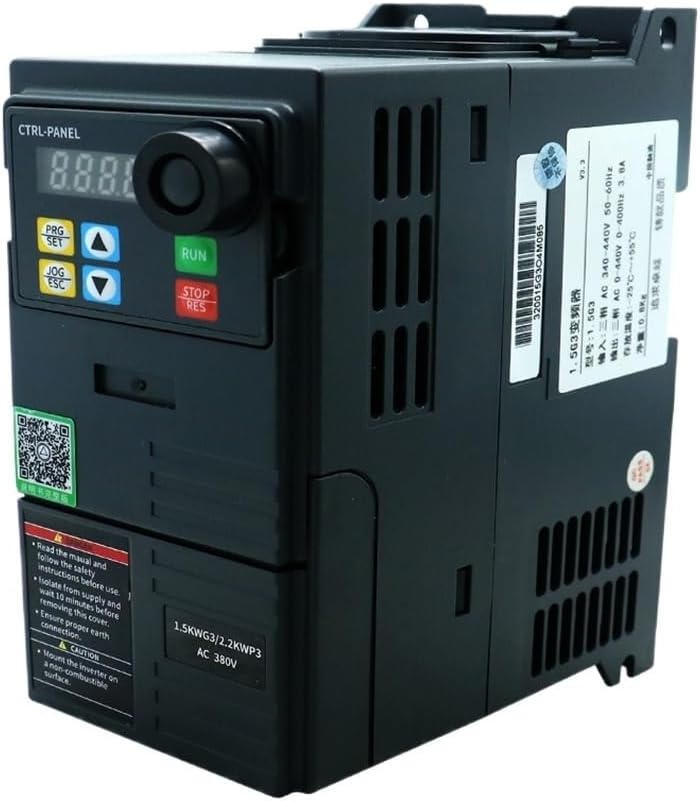

The HLTNC HS320 is a compact Variable Frequency Drive designed for precise motor speed control. It features a digital display, control buttons, and a rotary encoder for parameter adjustment. The unit is equipped with various input/output terminals for external control and monitoring.

4. స్పెసిఫికేషన్లు

The following table outlines the key technical specifications for the HLTNC HS320 VFD (0.75KW, 380V, 0-400Hz variant).

5. సంస్థాపన

5.1 మౌంటు

• Mount the VFD vertically on a sturdy, non-combustible surface.
• Ensure adequate ventilation space around the unit (typically 10cm above and below, 5cm on sides) for proper heat dissipation.
• Avoid mounting in direct sunlight, near heat sources, or in areas subject to vibration.
• Use appropriate screws and mounting hardware to secure the VFD firmly.

5.2 వైరింగ్

All wiring must comply with local and national electrical codes. Use appropriate wire gauges for the VFD's power rating.

5.2.1 Power Input (R, S, T)

• Connect the 380V AC three-phase power supply to the R, S, and T terminals.
• Install an appropriate circuit breaker or fuse upstream for protection.

5.2.2 మోటార్ అవుట్‌పుట్ (U, V, W)

• Connect the three-phase motor to the U, V, and W output terminals.
• Ensure the motor's rated voltage and current are compatible with the VFD.

5.2.3 గ్రౌండింగ్ (PE)

• Connect the VFD's grounding terminal (PE) to a reliable earth ground. This is critical for safety and EMI reduction.

5.2.4 నియంత్రణ టెర్మినల్స్

The VFD provides various control terminals for external start/stop, speed reference (analog input), multi-function inputs, and relay outputs. Refer to the detailed wiring diagram in the full product manual for specific terminal assignments and functions. Common connections include:

• అనలాగ్ ఇన్‌పుట్: For external speed control via potentiometer or 0-10V/4-20mA signal.
• డిజిటల్ ఇన్‌పుట్‌లు: For external start, stop, forward/reverse, multi-step speed commands.
• రిలే అవుట్‌పుట్‌లు: For fault indication or run status.

6. ఆపరేషన్

6.1 నియంత్రణ ప్యానెల్ విధులు

The integrated control panel allows for direct operation and parameter setting.

• డిజిటల్ ప్రదర్శన: Shows frequency, output current, voltage, and parameter codes.
• రన్ బటన్: మోటారును ప్రారంభిస్తుంది.
• STOP/RES బటన్: Stops the motor or resets a fault.
• PRG/SET బటన్: Enters/exits parameter setting mode, confirms parameter changes.
• JOG/ESC బటన్: Initiates JOG operation (momentary run) or exits a menu without saving.
• పైకి/క్రిందికి బాణాలు: Navigate through parameters or adjust values.

6.2 ప్రాథమిక ఆపరేషన్ దశలు

1. పవర్ ఆన్: Apply power to the VFD. The display will light up.
2. ఫ్రీక్వెన్సీని సెట్ చేయండి: Use the Up/Down arrows to set the desired output frequency.
3. మోటారును ప్రారంభించండి: నొక్కండి రన్ button. The motor will accelerate to the set frequency.
4. మోటార్ ఆపు: నొక్కండి ఆపు/సమస్యలు తొలగించు button. The motor will decelerate and stop.

7. పారామీటర్ సెట్టింగులు

The HLTNC HS320 VFD has a comprehensive set of parameters to customize its operation. Accessing and modifying these parameters allows fine-tuning for specific applications.

7.1 Entering Parameter Mode

1. నొక్కండి పిఆర్‌జి/సెట్ button to enter parameter setting mode. The display will show a parameter group code (e.g., P00).
2. Use the Up/Down arrows to navigate through parameter groups (e.g., P00, P01, P02, etc.).
3. నొక్కండి పిఆర్‌జి/సెట్ again to enter a specific parameter within a group (e.g., P00.01).

7.2 Modifying Parameters

1. Once a specific parameter is selected, use the Up/Down arrows to change its value.
2. నొక్కండి పిఆర్‌జి/సెట్ to save the new value. The display may flash to confirm.
3. నొక్కండి JOG/ESC to exit the current parameter or group without saving changes.

7.3 Important Parameters (Exampలెస్)

• P00.01 (Max Output Frequency): Sets the maximum frequency the VFD can output.
• P00.03 (Acceleration Time): Defines the time it takes for the motor to accelerate from 0Hz to the maximum frequency.
• P00.04 (Deceleration Time): Defines the time it takes for the motor to decelerate from the maximum frequency to 0Hz.
• P00.05 (Rated Motor Frequency): Set to the motor's nominal frequency.
• P00.06 (Rated Motor Voltagఇ): Set to the motor's nominal voltage.
• P00.07 (Rated Motor Current): Set to the motor's nominal current.

For a complete list of parameters and their detailed descriptions, refer to the comprehensive parameter manual provided with your HLTNC HS320 VFD.

8. నిర్వహణ

Regular maintenance ensures the longevity and reliable operation of your VFD.

• శుభ్రపరచడం: Periodically clean the VFD's exterior and cooling fins to prevent dust accumulation, which can hinder heat dissipation. Use a soft, dry cloth. Do not use liquids or solvents.
• ఫ్యాన్ తనిఖీ: కూలింగ్ ఫ్యాన్ సరిగ్గా పనిచేస్తుందో లేదో తనిఖీ చేయండి మరియు అది అడ్డంకులు లేకుండా చూసుకోండి. శబ్దం చేస్తుంటే లేదా పనిచేయకపోతే దాన్ని మార్చండి.
• టెర్మినల్ బిగుతు: Periodically check all wiring terminals for tightness. Loose connections can cause overheating and intermittent operation.
• పర్యావరణ తనిఖీ: ఆపరేటింగ్ వాతావరణం పేర్కొన్న ఉష్ణోగ్రత మరియు తేమ పరిధిలో ఉండేలా చూసుకోండి.

9. ట్రబుల్షూటింగ్

This section provides solutions for common issues. For complex problems, contact technical support.

ఎల్లప్పుడూ నొక్కండి ఆపు/సమస్యలు తొలగించు button to clear a fault after addressing the cause.

10. వారంటీ మరియు మద్దతు

For warranty information, technical support, or service inquiries, please refer to the documentation provided with your purchase or contact your vendor. Ensure you have your product model number (HS320) and purchase details available when seeking support.
