1. పరిచయం
This manual provides essential instructions for the safe and efficient operation of your VEVOR MIG130 Synergic Gasless Flux Core MIG Welder. Please read this manual thoroughly before operating the machine to ensure proper use, prevent injury, and maximize the lifespan of your equipment. Keep this manual for future reference.
The VEVOR MIG130 is a compact and portable 130A MIG welding machine designed for gasless flux core welding. It features intelligent synergic control, IGBT inverter technology, and a digital display for precise parameter monitoring. It is suitable for welding various materials including mild steel, stainless steel, cast iron, sheet metal, and square pipes, with a welding thickness capability of up to 8 mm.
2. భద్రతా సూచనలు
హెచ్చరిక: Welding can be dangerous. Always follow safety precautions to prevent serious injury or death.
- కంటి మరియు ముఖ రక్షణ: Always wear a welding helmet with appropriate shade lenses to protect your eyes and face from arc rays and sparks.
- శరీర రక్షణ: Wear flame-resistant clothing, heavy-duty welding gloves, and protective footwear. Avoid synthetic fabrics.
- వెంటిలేషన్: Ensure adequate ventilation to remove welding fumes and gases from the work area. If ventilation is poor, use a respirator.
- విద్యుత్ భద్రత: Never touch live electrical parts. Ensure the machine is properly grounded. Do not operate in wet conditions.
- అగ్ని నివారణ: Keep flammable materials away from the welding area. Have a fire extinguisher readily available. Sparks and hot metal can cause fires.
- పని ప్రాంతం: పని ప్రదేశాన్ని శుభ్రంగా మరియు గజిబిజి లేకుండా ఉంచండి. స్థిరమైన అడుగు ఉండేలా చూసుకోండి.
- Machine Inspection: Before each use, inspect the welding machine, cables, and accessories for damage. Do not use damaged equipment.
- పిల్లలు మరియు ప్రేక్షకులు: వెల్డింగ్ ప్రాంతం నుండి పిల్లలను మరియు అనధికార వ్యక్తులను దూరంగా ఉంచండి.
3. ఉత్పత్తి భాగాలు మరియు నియంత్రణలు
Familiarize yourself with the main components and controls of your VEVOR MIG130 welding machine.
మూర్తి 3.1: Front Panel Introduction of the VEVOR MIG130 Welder. This image shows the digital display, current and voltage adjustment knobs, power and O.C. indicator lights, torch switch, polarity selection plug, positive terminal, and negative terminal.
- డిజిటల్ ప్రదర్శన: Shows current welding parameters (e.g., current, voltagమరియు).
- ప్రస్తుత సర్దుబాటు నాబ్: Adjusts the welding current (Ampకోపం).
- వాల్యూమ్tage సర్దుబాటు నాబ్: వెల్డింగ్ వాల్యూమ్ను సర్దుబాటు చేస్తుందిtage.
- శక్తి సూచిక కాంతి: యంత్రం ఆన్ చేసినప్పుడు వెలుగుతుంది.
- O.C. (Over Current) Indicator Light: Illuminates if an overcurrent condition occurs, indicating the machine has activated its protection system.
- Torch Switch: Connects the MIG welding torch.
- Polarity Selection Plug: Used to select the correct polarity for flux core welding.
- పాజిటివ్ టెర్మినల్ (+): Connection point for the ground clamp or welding torch, depending on polarity.
- నెగటివ్ టెర్మినల్ (-): Connection point for the ground clamp or welding torch, depending on polarity.
4. సెటప్
4.1 అన్ప్యాకింగ్ మరియు తనిఖీ
- Carefully remove the welding machine and all accessories from the packaging.
- Inspect the machine for any signs of damage during transit. If damage is found, do not operate the machine and contact customer service.
- ప్యాకింగ్ జాబితాలో జాబితా చేయబడిన అన్ని భాగాలు ఉన్నాయని ధృవీకరించండి.
4.2 వైర్ స్పూల్ ఇన్స్టాలేషన్

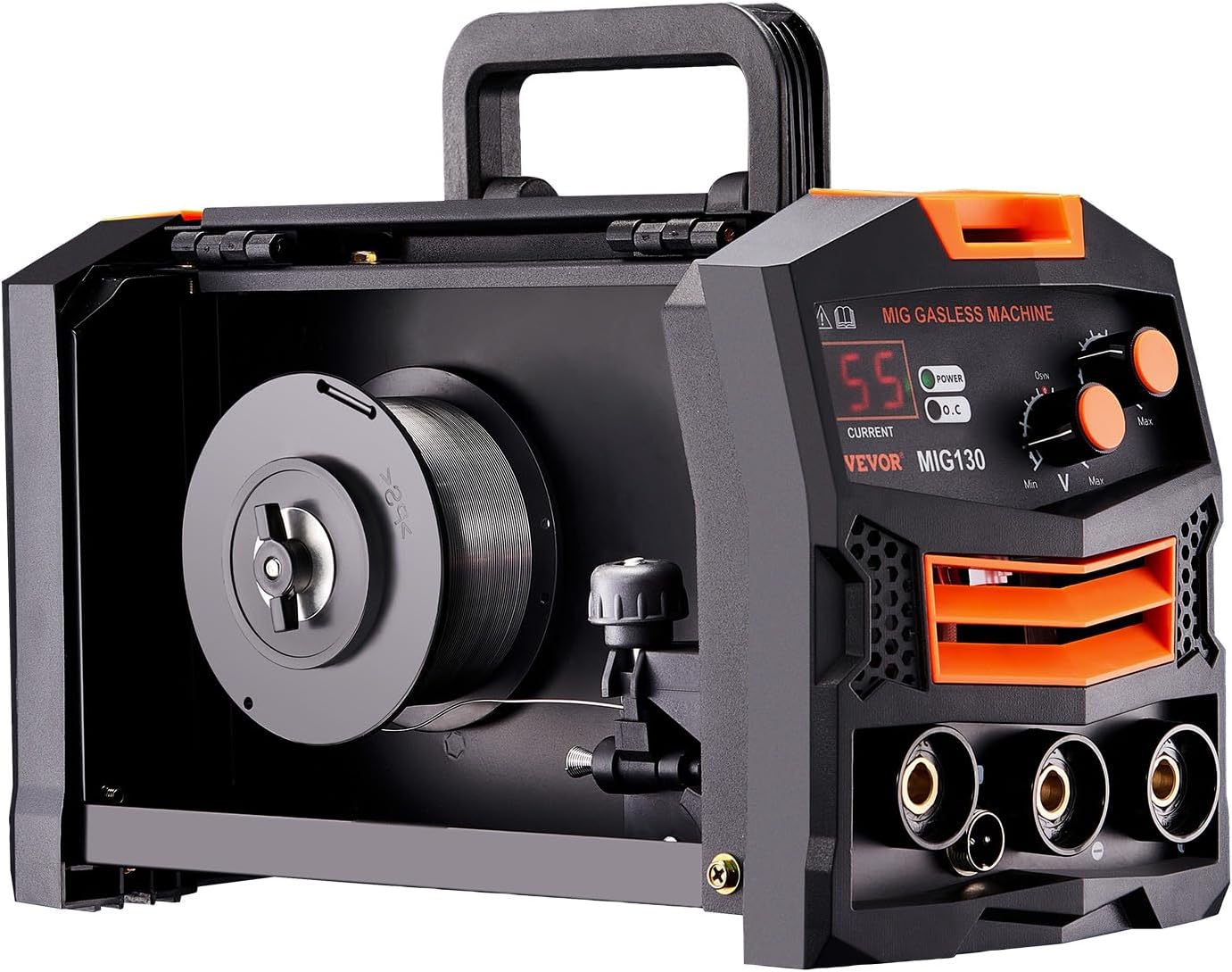

మూర్తి 4.1: Wire Spool Compartment. This image displays the internal compartment of the welder with a wire spool installed, illustrating the wire feeding mechanism.
- వైర్ స్పూల్ కంపార్ట్మెంట్లోకి ప్రవేశించడానికి వెల్డింగ్ మెషిన్ సైడ్ ప్యానెల్ను తెరవండి.
- Place the flux core wire spool onto the spool holder. Ensure the wire unwinds from the bottom of the spool towards the wire feeder.
- Secure the spool with the retaining nut.
- Feed the wire through the wire guide tube and into the wire feeder mechanism. Ensure the wire is seated correctly in the drive roller groove.
- సైడ్ ప్యానెల్ మూసివేయండి.
4.3 Connecting Welding Torch and Ground Clamp
- For gasless flux core welding, the torch typically connects to the negative (-) terminal and the ground clamp to the positive (+) terminal. Refer to the polarity selection plug for confirmation.
- Connect the MIG welding torch cable to the designated torch switch port.
- గ్రౌండ్ clని కనెక్ట్ చేయండిamp cable to the appropriate terminal (usually positive for flux core).
- గ్రౌండ్ cl అటాచ్ చేయండిamp securely to the workpiece or a clean, bare metal part of the welding table. A good ground connection is crucial for stable arc.
4.4 పవర్ కనెక్షన్
- వెల్డింగ్ మెషిన్ యొక్క పవర్ స్విచ్ ఆఫ్ స్థానంలో ఉందని నిర్ధారించుకోండి.
- Connect the power cord to a suitable power outlet. Verify that the power supply matches the machine's requirements (voltagఇ మరియు ampకోపం).
5. ఆపరేటింగ్ సూచనలు
5.1 పవర్ ఆన్ మరియు ప్రారంభ సెట్టింగ్లు
- Turn the power switch to the ON position. The Power indicator light should illuminate.
- The digital display will show the current settings.
- The VEVOR MIG130 features synergic control. This means the machine automatically adjusts the wire feed speed based on the selected current and voltage.
మూర్తి 5.1: Easy & Intelligent Control. This image illustrates the digital display and control knobs, emphasizing the synergic control feature that automatically matches current and wire feed speed.
5.2 Adjusting Welding Parameters
- ఉపయోగించండి ప్రస్తుత సర్దుబాటు నాబ్ to set the desired welding ampకోపం.
- ఉపయోగించండి వాల్యూమ్tagఇ సర్దుబాటు నాబ్ to fine-tune the arc characteristics.
- Start with recommended settings for your wire diameter and material thickness, then adjust as needed for optimal weld quality.
5.3 వెల్డింగ్ ప్రక్రియ
- Ensure your workpiece is clean and free of rust, paint, or oil.
- Position the MIG torch nozzle approximately 10-15 mm from the workpiece.
- Press the torch trigger to initiate the arc and wire feed.
- Maintain a consistent travel speed and torch angle (typically 10-15 degrees push angle for flux core) to create a uniform weld bead.
- వెల్డింగ్ను ఆపడానికి ట్రిగ్గర్ను విడుదల చేయండి.
మూర్తి 5.2: Welding Thickness Up to 8 mm. This image demonstrates the welding process, highlighting the ability to achieve smooth and flawless welds on materials up to 8 mm thick, contrasting with incorrect welding results.
5.4 అనుకూల పదార్థాలు
The VEVOR MIG130 is compatible with a range of materials:
మూర్తి 5.3: Applicable Materials. This image displays examples of materials suitable for welding with the VEVOR MIG130, including mild steel, sheet metal, cast iron, stainless steel, metal cage structures, and square pipes.
- తేలికపాటి ఉక్కు
- స్టెయిన్లెస్ స్టీల్
- తారాగణం ఇనుము
- షీట్ మెటల్
- Square Pipe
6. నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ మీ వెల్డింగ్ యంత్రం యొక్క దీర్ఘాయువు మరియు సురక్షితమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
- శుభ్రపరచడం: Periodically clean the machine's exterior with a dry cloth. Use compressed air to blow out dust and debris from inside the machine, especially from cooling vents. Ensure the machine is unplugged before cleaning.
- Torch and Nozzle: Clean the welding torch nozzle regularly to remove spatter. Replace worn contact tips and nozzles as needed.
- వైర్ ఫీడర్: Inspect the wire feeder rollers for wear and cleanliness. Ensure the wire guide tube is clear.
- కేబుల్స్: Check welding cables and connections for cuts, abrasions, or loose fittings. Replace damaged cables immediately.
- నిల్వ: Store the welding machine in a clean, dry environment, away from excessive dust, moisture, and corrosive materials.
7. ట్రబుల్షూటింగ్
ఈ విభాగం మీరు ఎదుర్కొనే సాధారణ సమస్యలకు పరిష్కారాలను అందిస్తుంది.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| యంత్రానికి శక్తి లేదు | పవర్ కార్డ్ అన్ప్లగ్ చేయబడింది, సర్క్యూట్ బ్రేకర్ ట్రిప్ చేయబడింది, మెషిన్ స్విచ్ ఆఫ్ చేయబడింది | Check power connection, reset circuit breaker, turn machine switch ON |
| No arc when trigger pressed | Poor ground connection, wrong polarity, contact tip clogged, wire feed issue | గ్రౌండ్ క్లియరెన్స్ను నిర్ధారించుకోండిamp is on bare metal, check polarity, clean/replace contact tip, check wire feed path |
| వైర్ సరఫరా కావడం లేదు | Wire tangled, drive roller tension incorrect, contact tip clogged, spool jammed | Untangle wire, adjust drive roller tension, clean/replace contact tip, check spool for free rotation |
| Poor weld quality (e.g., excessive spatter, weak penetration) | సరికాని కరెంట్/వాల్యూంtage settings, improper travel speed/angle, dirty workpiece | Adjust current/voltage, optimize travel speed/angle, clean workpiece thoroughly |
| O.C. light illuminates | Overheating, excessive current draw | Allow machine to cool down, reduce duty cycle, check for short circuits |
8. స్పెసిఫికేషన్లు
Technical specifications for the VEVOR MIG130 Synergic Gasless Flux Core MIG Welder.
మూర్తి 8.1: VEVOR MIG130 Product Specifications. This image provides a visual overview of the welder's dimensions and lists its key technical specifications.
- మోడల్ సంఖ్య: MIG130
- విధులు: Gasless MIG
- Compatible Wire Types: Flux Core Wire
- Compatible Maximum Wire Spool: 2.2 పౌండ్లు (1 కిలోలు)
- Compatible Wire Diameter: 0.03 inch (0.8 mm), 0.04 inch (1.0 mm)
- వెల్డింగ్ మందం: ≤0.31 inch (≤ 8 mm)
- ఇన్పుట్ సామర్థ్యం: 4.5 KVA
- అవుట్పుట్ కరెంట్: 130A
- ఉత్పత్తి బరువు: 12.4 lbs (5.6 kg) (Includes All Accessories)
- ఉత్పత్తి కొలతలు: 13 x 6.3 x 9.1 అంగుళాలు (330 x 160 x 230 మిమీ)
9. వారంటీ మరియు మద్దతు
For warranty information, please refer to the documentation provided with your purchase. VEVOR offers customer support for technical assistance and inquiries.
- వారంటీ: Details regarding the product warranty period and coverage are typically included in your purchase receipt or a separate warranty card.
- సాంకేతిక మద్దతు: If you encounter issues not covered in this manual or require further assistance, please contact VEVOR customer service through their official webసైట్ లేదా మీ ఉత్పత్తితో అందించబడిన సంప్రదింపు సమాచారం.
