Pedrollo PKm 60/24CL Hydropneumatic Pump User Manual

పరిచయం

This manual provides comprehensive instructions for the safe and efficient installation, operation, and maintenance of your Pedrollo PKm 60/24CL Hydropneumatic Pump. Please read this manual thoroughly before attempting to install or operate the unit. Retain this manual for future reference.

భద్రతా సమాచారం

హెచ్చరిక: ఈ భద్రతా సూచనలను పాటించడంలో విఫలమైతే విద్యుత్ షాక్, అగ్ని ప్రమాదం, తీవ్రమైన గాయం లేదా మరణం సంభవించవచ్చు.

• ఏదైనా నిర్వహణ లేదా సేవ చేసే ముందు ఎల్లప్పుడూ పవర్‌ను డిస్‌కనెక్ట్ చేయండి.
• Ensure the electrical supply matches the pump's requirements (voltagఇ, ఫ్రీక్వెన్సీ).
• అన్ని విద్యుత్ కనెక్షన్లను అర్హత కలిగిన ఎలక్ట్రీషియన్ నిర్వహించాలి మరియు స్థానిక కోడ్‌లకు అనుగుణంగా ఉండాలి.
• Do not operate the pump without water, as this can cause severe damage.
• ఆపరేషన్ సమయంలో పిల్లలను మరియు అనధికార సిబ్బందిని పంపు నుండి దూరంగా ఉంచండి.
• Install the pump in a well-ventilated area, protected from direct sunlight and freezing temperatures.
• యూనిట్ యొక్క సరైన గ్రౌండింగ్ నిర్ధారించుకోండి.

ఉత్పత్తి ముగిసిందిview

The Pedrollo PKm 60/24CL is a compact hydropneumatic pump system designed to maintain constant water pressure in domestic and small commercial applications. It integrates a 0.50 HP pump with a 24-liter pre-charged tank, ensuring efficient and reliable water supply.

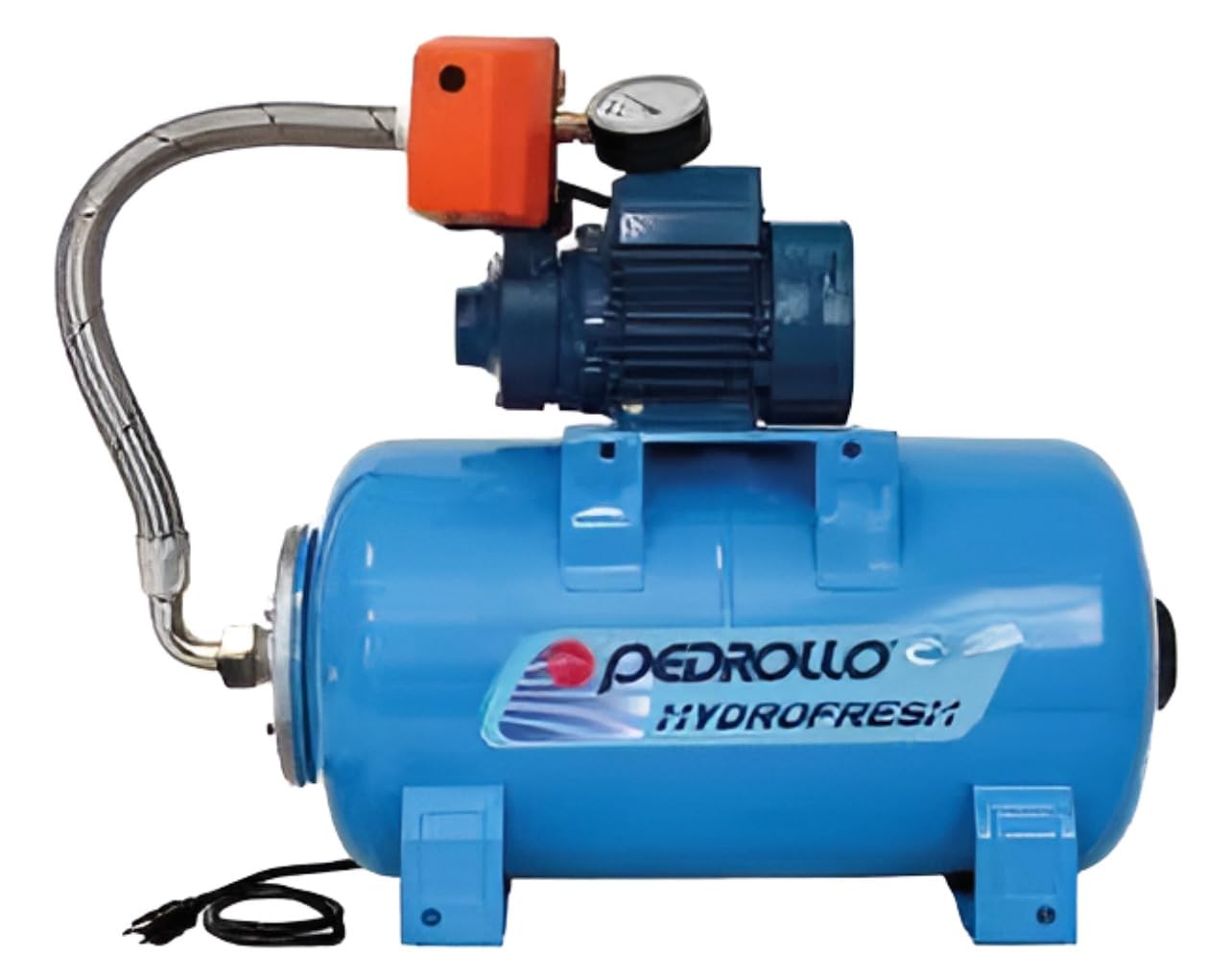

Image: Pedrollo PKm 60/24CL Hydropneumatic Pump. This image shows the complete hydropneumatic unit, featuring the blue 24-liter tank, the electric pump mounted on top, and the flexible connection hose.

ముఖ్య భాగాలు:

• విద్యుత్ పంపు: 0.50 HP motor for efficient water transfer.
• Pressure Tank: 24-liter capacity, pre-charged to maintain stable water pressure.
• ప్రెజర్ స్విచ్: Automatically controls pump operation based on system pressure.
• ప్రెజర్ గేజ్: Displays current system pressure.
• Flexible Connection Hose: Connects the pump to the pressure tank.

సెటప్ మరియు ఇన్‌స్టాలేషన్

Proper installation is crucial for the pump's performance and longevity. If you are unsure about any step, consult a qualified professional.

1. స్థానం: Choose a dry, well-ventilated area, protected from frost and direct sunlight. The pump should be installed as close as possible to the water source.
2. మౌంటు: Secure the unit on a stable, level surface to minimize vibration and noise.
3. ప్లంబింగ్ కనెక్షన్లు:
   • Connect the suction pipe from the water source to the pump's inlet. Ensure the suction line is airtight to prevent air ingress.
   • Connect the discharge pipe from the pump's outlet to your water distribution system.
   • Use appropriate fittings and sealants to prevent leaks.
   • Install a check valve on the suction line if the water source is below the pump.
4. విద్యుత్ కనెక్షన్:
   • విద్యుత్ సరఫరా పంపు యొక్క స్పెసిఫికేషన్లకు సరిపోలుతుందని నిర్ధారించుకోండి (వాల్యూమ్tagఇ, ఫ్రీక్వెన్సీ).
   • Connect the pump to a dedicated, properly grounded electrical circuit with appropriate overcurrent protection.
   • All electrical work must comply with local electrical codes and be performed by a licensed electrician.
5. పంపును ప్రైమింగ్ చేయడం:
   • Before initial startup, remove the priming plug (usually on top of the pump body).
   • పంపు సి ని నింపండిasinపూర్తిగా శుభ్రమైన నీటితో నిండిపోయే వరకు గ్రా.
   • ప్రైమింగ్ ప్లగ్‌ను సురక్షితంగా భర్తీ చేయండి.

ఆపరేటింగ్ సూచనలు

The Pedrollo PKm 60/24CL operates automatically to maintain constant water pressure.

1. ప్రారంభ ప్రారంభం:
   • After priming, open a faucet in your system to allow air to escape.
   • పంపుకు విద్యుత్ సరఫరాను ఆన్ చేయండి.
   • The pump will start and build pressure. Once the cut-off pressure is reached, the pump will stop.
   • Close the faucet. The pump should remain off.
2. ఆటోమేటిక్ ఆపరేషన్:
   • When water is drawn from the system (e.g., opening a faucet), the pressure will drop.
   • The pressure switch will detect this drop and automatically start the pump.
   • The pump will run until the system pressure reaches the pre-set cut-off pressure, then it will stop.
   • This cycle ensures a continuous and stable water supply.
3. పర్యవేక్షణ: Periodically check the pressure gauge to ensure the system is operating within expected pressure ranges.

నిర్వహణ

Regular maintenance ensures optimal performance and extends the life of your hydropneumatic pump.

• లీక్‌ల కోసం తనిఖీ చేయండి: Regularly inspect all plumbing connections for leaks. Tighten or repair as necessary.
• Tank Air Pressure: The pressure tank contains a pre-charged air bladder. Periodically check the air pressure in the tank (when the pump is off and system pressure is zero) and recharge if necessary according to manufacturer specifications (typically 1.5 to 2 bar, or 22-29 PSI, but refer to tank label).
• పరిశుభ్రత: Keep the pump and motor clean and free from dust and debris to ensure proper ventilation.
• శీతాకాలం (వర్తిస్తే): If the pump is in an area subject to freezing temperatures, drain the pump and pipes completely to prevent damage from ice expansion.
• విద్యుత్ కనెక్షన్లు: Periodically check electrical connections for corrosion or looseness.

ట్రబుల్షూటింగ్

ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్యలు కొనసాగితే, అర్హత కలిగిన సర్వీస్ టెక్నీషియన్‌ను సంప్రదించండి.

స్పెసిఫికేషన్లు

• మోడల్: Pedrollo PKm 60/24CL
• మోటార్ పవర్: 0.50 HP
• ట్యాంక్ సామర్థ్యం: 24 లీటర్లు
• శక్తి మూలం: ఎలక్ట్రిక్ కేబుల్
• మెటీరియల్: Plastic (Note: While "Plastic" is listed, key pump components are typically cast iron or stainless steel for durability.)
• శైలి: పారిశ్రామిక
• అప్లికేషన్: Domestic water supply, irrigation systems, pressurization.
• Automatic System: Maintains constant pressure without manual operation.

వారంటీ మరియు మద్దతు

For warranty information, technical support, or to locate authorized service centers, please refer to the documentation provided with your purchase or visit the official Pedrollo webవారంటీ క్లెయిమ్‌ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.

Pedrollo Official Webసైట్: www.pedrollo.com
