1. ముఖ్యమైన భద్రతా సూచనలు
Read all instructions carefully before using this product. Failure to follow these instructions may result in electric shock, fire, or serious injury.
- Ensure the power outlet is properly grounded and rated for the charger's specifications (230V AC, 16A).
- Do not use the charger if the cable, plug, or control box is damaged. Contact VEVOR support for assistance.
- Do not attempt to open, disassemble, or modify the charger. There are no user-serviceable parts inside.
- Keep the charger away from flammable materials, liquids, and gases.
- Ensure the charging cable is not pinched, stepped on, or subjected to damage during use.
- Always disconnect the charger from the vehicle and power source when not in use or before cleaning.
- This charger is designed for electric vehicles compliant with IEC 62196-2 (Type 2). Do not use with incompatible vehicles.
- The control box is IP66 rated for outdoor use, but avoid submerging it in water.
2. ఉత్పత్తి ముగిసిందిview
The VEVOR 3.6 kW 16A Type 2 Portable EV Charger is designed for efficient and reliable charging of electric vehicles. It features an adjustable current, programmable charging times, and a clear LCD display for real-time status monitoring.
చిత్రం: పైగాview of the VEVOR portable EV charger, showing the control box, Type 2 connector, and Schuko plug.
ముఖ్య లక్షణాలు:
- ఫాస్ట్ ఛార్జింగ్: Delivers up to 3.6 kW, providing approximately 34 km of range per hour.
- సర్దుబాటు చేయగల కరెంట్: Selectable current settings from 6A to 16A to match power source capabilities.
- ప్రోగ్రామబుల్ ఛార్జింగ్: Schedule charging delays from 1 to 12 hours to utilize off-peak electricity rates.
- Real-time LCD Display: Shows charging status, current, voltage, power, temperature, and fault alerts.
- సమగ్ర రక్షణ: Built-in safeguards against overvoltage, leakage, grounding faults, overcurrent, overheating, and overload.
- మన్నికైన డిజైన్: IP66 rated control box for reliable operation in various weather conditions (rain, snow, dust).
- పొడవైన కేబుల్: 6-meter (19.7 ft) TPU charging cable for flexible placement.
- యూనివర్సల్ అనుకూలత: Compatible with most Type 2 electric vehicles (IEC 62196-2 standard).
చిత్రం: The charger shown in both home and on-the-go scenarios, highlighting its portability and IP66 rating for outdoor use.
పెట్టెలో ఏముంది:
- 1 x Electric Vehicle Charger (Control Box with Type 2 Connector and Schuko Plug)
- 1 x క్యారీయింగ్ బ్యాగ్
- 2 x Hook-and-Loop Straps
- 1 x వాల్ మౌంట్ బ్రాకెట్
- 1 x Connector Holder
- 1 x స్క్రూ కిట్
3. స్పెసిఫికేషన్లు

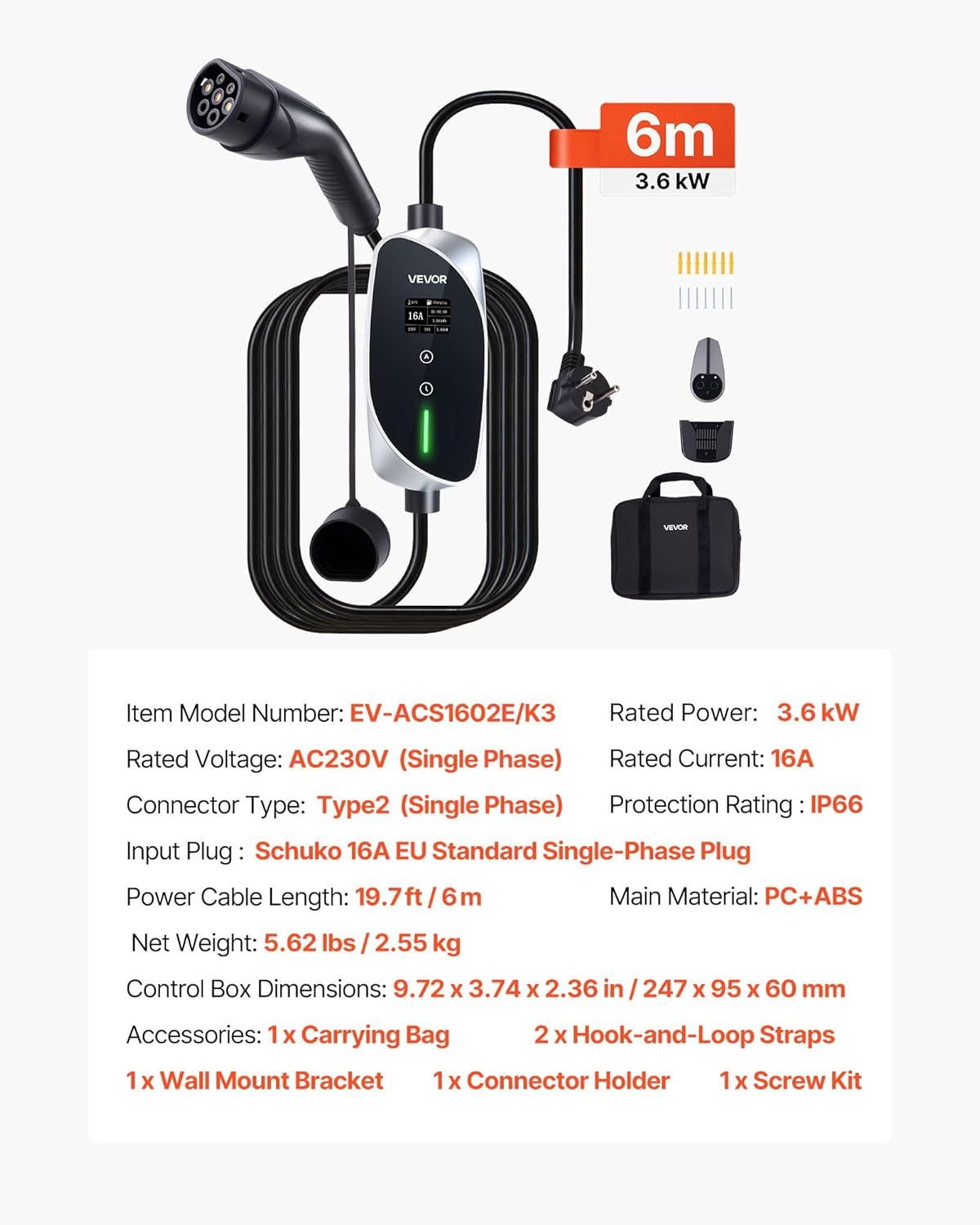

చిత్రం: A visual representation of the charger with its key technical specifications listed.
| పరామితి | విలువ |
|---|---|
| అంశం మోడల్ సంఖ్య | EV-ACS1602E/K3 |
| వాల్యూమ్ రేట్ చేయబడిందిtage | 230V AC (Single Phase) |
| రేట్ చేయబడిన శక్తి | 3.6 kW |
| రేటింగ్ కరెంట్ | 16 ఎ |
| కనెక్టర్ రకం | Type 2 (IEC 62196-2, Single Phase) |
| ఇన్పుట్ ప్లగ్ | Schuko 16A, European Standard Single-Phase |
| పవర్ కేబుల్ పొడవు | 6 మీటర్లు / 19.7 అడుగులు |
| ప్రధాన పదార్థం | PC + ABS |
| రక్షణ రేటింగ్ | IP66 (కంట్రోల్ బాక్స్) |
| ఉత్పత్తి కొలతలు (D x W x H) | 24.7 x 9.5 x 6 సెం.మీ |
| వస్తువు బరువు | 2.55 కిలోలు / 5.62 పౌండ్లు |
| ప్రమాణాలు పాటించబడ్డాయి | IEC, CE |
| అనుకూల వాహనాలు | Model 3 Y, Leaf, i3, ID.3, Kona Electric, and other EVs compliant with IEC 62196-2 |
4. సెటప్
4.1 ప్రారంభ తనిఖీ
- Unpack all components and verify that all items listed in the "What's in the Box" section are present and undamaged.
- Inspect the charger's control box, cables, and connectors for any visible signs of damage. Do not use if damage is found.
4.2 మౌంటు (ఐచ్ఛికం)
The charger includes a wall mount bracket and screw kit for fixed installation, if desired. This is optional as the charger is designed for portability.
- Choose a suitable location near a grounded 230V 16A Schuko outlet, ensuring the 6-meter cable can reach your vehicle's charging port.
- గోడపై డ్రిల్లింగ్ పాయింట్లను గుర్తించడానికి వాల్ మౌంట్ బ్రాకెట్ను టెంప్లేట్గా ఉపయోగించండి.
- Drill holes and insert appropriate wall anchors (if necessary for your wall type).
- Secure the wall mount bracket and connector holder using the provided screws.
- Place the control box onto the mounted bracket.
4.3 పవర్కు కనెక్ట్ చేస్తోంది
Plug the Schuko input plug of the charger into a dedicated, properly grounded 230V 16A single-phase power outlet. The LCD screen on the control box will illuminate, indicating it is ready for operation.
చిత్రం: Illustration of the 6-meter charging cable providing ample reach for charging vehicles, demonstrating flexibility in setup.
5. ఆపరేటింగ్ సూచనలు
5.1 Connecting to Your Electric Vehicle
- Ensure the charger is plugged into the power outlet.
- మీ వాహనం ఛార్జింగ్ పోర్ట్ కవర్ తెరవండి.
- Insert the Type 2 connector firmly into your vehicle's charging port until it clicks into place.
- The charger will perform a self-check, and the LCD screen will display the charging status.
5.2 ఛార్జింగ్ కరెంట్ను సర్దుబాటు చేయడం
The charger allows you to adjust the charging current to suit your power supply or desired charging speed.
- Before connecting to the vehicle, or if charging has not yet started, press the 'A' button on the control box.
- Each press cycles through available current options: 6A, 8A, 10A, 12A, 16A.
- Select the desired current. The setting will be saved.

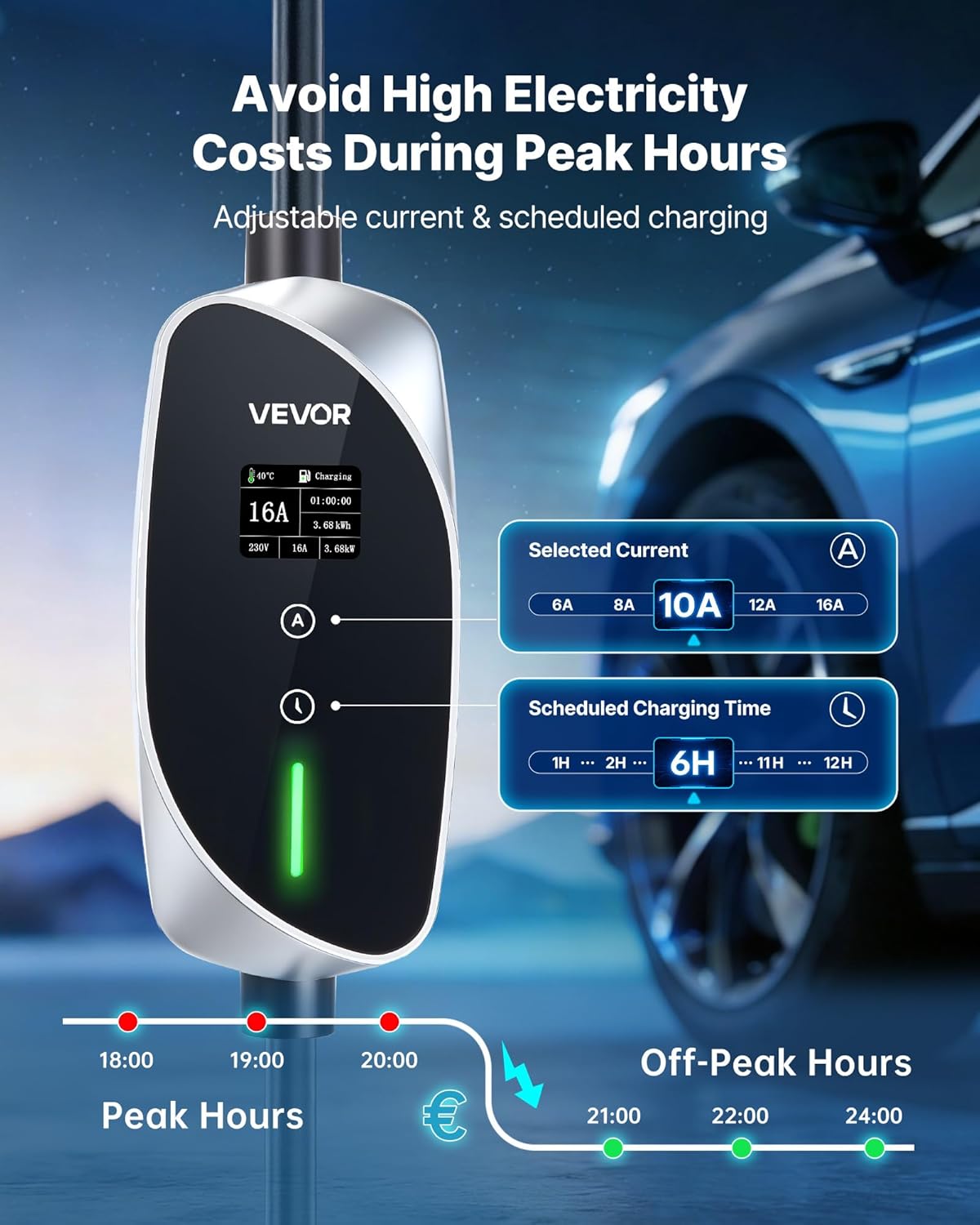

చిత్రం: The control box display showing options for selecting current (6A-16A) and setting scheduled charging times (1H-12H).
5.3 Setting Scheduled Charging (Delayed Start)
To delay the start of charging, for example, అడ్వాన్ తీసుకోవడానికిtage of off-peak electricity rates:
- Before connecting to the vehicle, or if charging has not yet started, press the 'Time' button (clock icon) on the control box.
- Each press cycles through delay options from 1 to 12 hours.
- Select the desired delay. The charger will start charging after the set delay period.
5.4 Understanding the LCD Display and Indicator Lights
The LCD screen provides real-time information about the charging process. The indicator lights on the control box provide quick visual status updates.

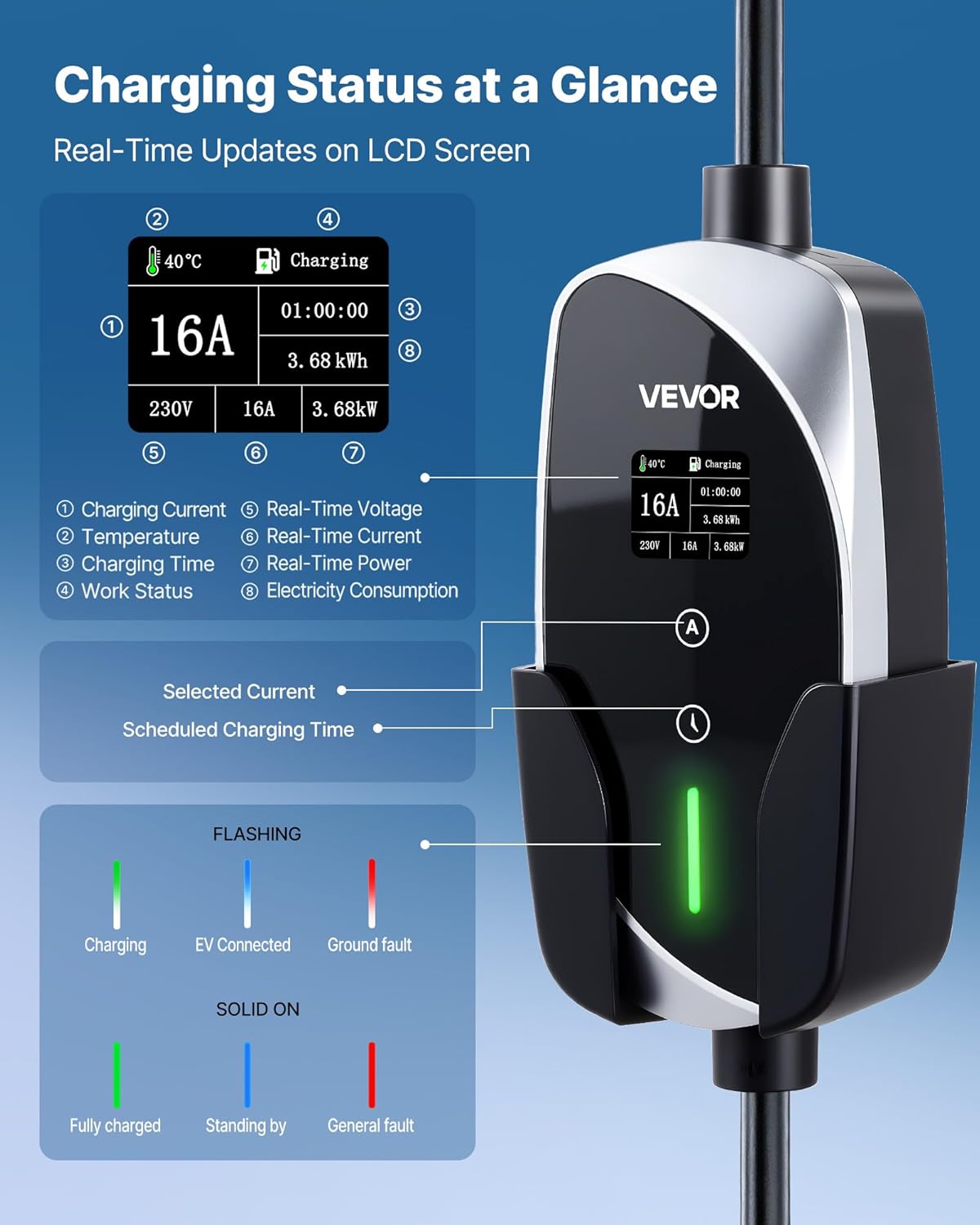

చిత్రం: వివరంగా view of the LCD screen showing various parameters like charging current, temperature, charging time, work status, real-time voltage, current, power, and electricity consumption. Also includes a guide for flashing and solid indicator lights.
LCD డిస్ప్లే సమాచారం:
- ఛార్జింగ్ కరెంట్: Displays the selected or active charging current (e.g., 16A).
- ఉష్ణోగ్రత: Shows the internal temperature of the control box.
- ఛార్జింగ్ సమయం: Indicates the duration of the current charging session.
- పని స్థితి: Shows the current operational state (e.g., Charging, Standby).
- నిజ-సమయ వాల్యూమ్tage: ప్రస్తుత వాల్యూమ్ను ప్రదర్శిస్తుందిtagవిద్యుత్ సరఫరా నుండి ఇ.
- Real-Time Power: Shows the instantaneous charging power in kW.
- విద్యుత్ వినియోగం: Accumulates the total energy delivered during the charging session.
సూచిక లైట్లు:
- ఆకుపచ్చ (ఫ్లాషింగ్): ఛార్జింగ్ ప్రోగ్రెస్లో ఉంది.
- ఆకుపచ్చ (ఘనంగా): Fully charged or standing by.
- Blue (Flashing): EV connected, waiting to charge.
- ఎరుపు (ఫ్లాషింగ్): గ్రౌండ్ ఫాల్ట్ గుర్తించబడింది.
- ఎరుపు (ఘనంగా): General fault.
5.5 Stopping Charging
- మీ వాహనం ఛార్జింగ్ పోర్ట్ నుండి టైప్ 2 కనెక్టర్ను డిస్కనెక్ట్ చేయండి.
- Unplug the Schuko input plug from the power outlet.
6. నిర్వహణ
Proper maintenance ensures the longevity and safe operation of your EV charger.
6.1 శుభ్రపరచడం
- Always disconnect the charger from both the power outlet and the vehicle before cleaning.
- కంట్రోల్ బాక్స్ మరియు కేబుల్లను మృదువైన, d తో తుడవండి.amp వస్త్రం. కఠినమైన రసాయనాలు, ద్రావకాలు లేదా రాపిడి క్లీనర్లను ఉపయోగించవద్దు.
- తిరిగి పవర్కు కనెక్ట్ చేసే ముందు అన్ని భాగాలు పొడిగా ఉన్నాయని నిర్ధారించుకోండి.
6.2 నిల్వ
- ఉపయోగంలో లేనప్పుడు, ఛార్జర్ను చల్లని, పొడి ప్రదేశంలో, ప్రత్యక్ష సూర్యకాంతి మరియు తీవ్రమైన ఉష్ణోగ్రతలకు దూరంగా నిల్వ చేయండి.
- Use the provided carrying bag for convenient and protected storage.
- Avoid coiling the cable too tightly to prevent damage.
చిత్రం: The charger operating in a snowy environment, demonstrating its IP66 weather resistance. Regular cleaning after exposure to harsh conditions is recommended.
7. ట్రబుల్షూటింగ్
If you encounter issues with your VEVOR EV charger, refer to the table below for common problems and solutions.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ఛార్జర్ పవర్ ఆన్ చేయదు | No power from outlet; Faulty outlet; Damaged charger cable/plug. | Check power outlet with another device; Try a different outlet; Inspect charger cable and plug for damage. If damaged, do not use. |
| ఛార్జింగ్ ప్రారంభం కాదు | Connector not fully inserted; Vehicle not ready to charge; Delayed charging set; Fault detected. | Ensure Type 2 connector is fully seated; Check vehicle's charging status; Verify if a charging delay is active; Check LCD for fault codes and indicator lights for red status. |
| Red indicator light (Flashing/Solid) | Ground fault; General fault (overcurrent, overvoltage, overheating, etc.). | Disconnect charger from power and vehicle. Wait a few minutes, then reconnect. If fault persists, contact support. Ensure proper grounding of the power outlet. |
| ఛార్జింగ్ నెమ్మదిగా ఉంది | Lower current setting selected; Vehicle's charging rate limitation. | Adjust the charging current to a higher setting (e.g., 16A) using the 'A' button; Consult your vehicle's manual for its maximum AC charging rate. |
| LCD display is blank or erratic | Power issue; Internal fault. | Ensure stable power supply. Disconnect and reconnect the charger. If the issue persists, contact VEVOR support. |
ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్య కొనసాగితే, దయచేసి VEVOR కస్టమర్ సపోర్ట్ను సంప్రదించండి.
8. వారంటీ మరియు మద్దతు
8.1 వారంటీ సమాచారం
VEVOR provides a commitment to product quality. Spare parts for this product are available for 10 years within the EU.
For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official VEVOR webసైట్.
8.2 కస్టమర్ మద్దతు
If you have any questions, require technical assistance, or need to report a problem, please contact VEVOR customer support through their official webసైట్ లేదా మీ ఉత్పత్తి ప్యాకేజింగ్లో అందించిన సంప్రదింపు సమాచారం.
Please have your model number (EV-ACS1602E/K3) and purchase details ready when contacting support.
