1. పరిచయం
The AtlasIED PSR-206 is a zone page powered relay pack designed to provide six independent relay closures for various audio and control applications. This manual provides essential information for proper installation, operation, and maintenance of the device, ensuring reliable performance and system integration.
2. భద్రతా సమాచారం
WARNING: Risk of electric shock. Do not open the unit. Refer all servicing to qualified personnel.
- ఏదైనా ఇన్స్టాలేషన్, నిర్వహణ లేదా ట్రబుల్షూటింగ్ విధానాలను నిర్వహించే ముందు ఎల్లప్పుడూ పవర్ను డిస్కనెక్ట్ చేయండి.
- Ensure proper grounding of the unit to prevent electrical hazards.
- Adhere to all local and national electrical codes during installation.
- యూనిట్ను తేమ లేదా తీవ్రమైన ఉష్ణోగ్రతలకు గురిచేయవద్దు.
- భర్తీ కోసం పేర్కొన్న ఫ్యూజ్ రకాలు మరియు రేటింగ్లను మాత్రమే ఉపయోగించండి.
3. ఉత్పత్తి ముగిసిందిview
The PSR-206 is a robust relay pack featuring six independent relays, powered by a 117 VAC input and providing a 24 VDC output. It is designed for integration into paging and control systems.

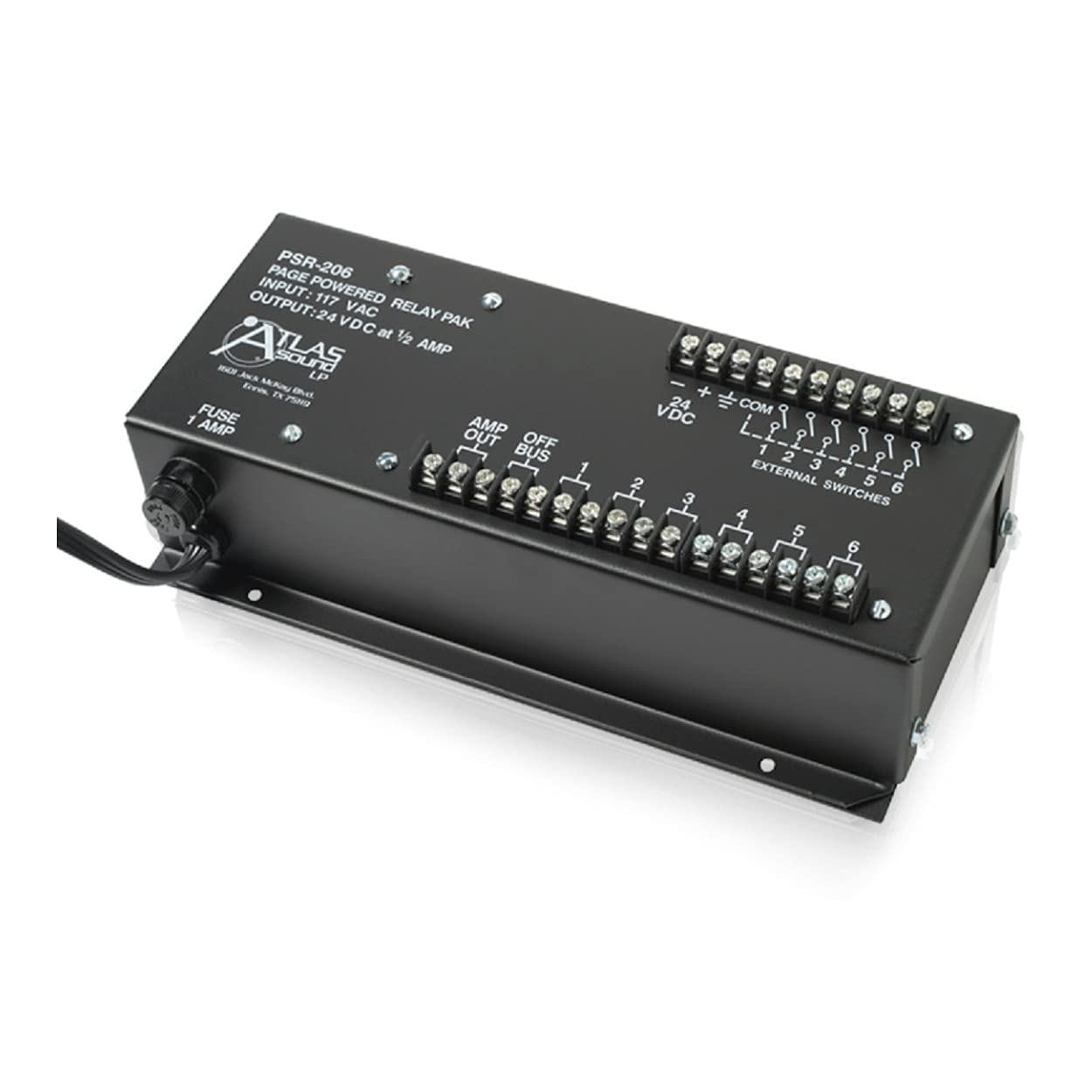

మూర్తి 1: టాప్ view of the AtlasIED PSR-206 showing power input, fuse, amplifier output, bus connections, 24 VDC output, and six external switch relay terminals.
ముఖ్య లక్షణాలు:
- Six independent relay closures.
- 117 VAC input power.
- 24 VDC at 1/2 AMP output for external devices.
- ఇంటిగ్రేటెడ్ 1 AMP fuse for circuit protection.
- Clearly labeled screw terminals for easy wiring.
4. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| మోడల్ సంఖ్య | PSR-206 |
| ఇన్పుట్ వాల్యూమ్tage | 117 VAC |
| అవుట్పుట్ వాల్యూమ్tagఇ/కరెంట్ | 24 VDC at 1/2 AMP |
| రిలేల సంఖ్య | 6 |
| ఫ్యూజ్ రేటింగ్ | 1 AMP |
| వస్తువు బరువు | 6 పౌండ్లు |
| ప్యాకేజీ కొలతలు | 19 x 6 x 5 అంగుళాలు |
| తయారీదారు | అట్లాస్ సౌండ్ |
| మొదటి తేదీ అందుబాటులో ఉంది | డిసెంబర్ 8, 2008 |
5. సెటప్ మరియు ఇన్స్టాలేషన్
Careful installation is crucial for optimal performance. Ensure all power is disconnected before proceeding.
5.1 మౌంటు
The PSR-206 can be mounted to a flat surface using appropriate screws through the mounting tabs on the unit's chassis.
5.2 వైరింగ్ కనెక్షన్లు
- పవర్ ఇన్పుట్ (117 VAC): Connect the unit's power cord to a standard 117 VAC power outlet. The unit is protected by a 1 AMP fuse, accessible on the side.
- 24 VDC Output: The terminals labeled '24 VDC' (+ and -) provide a regulated 24 VDC at 1/2 AMP for powering compatible external devices. Observe polarity.
- External Switches (Relay Control): The terminals labeled 'EXTERNAL SWITCHES' (1-6) along with 'COM' (Common) are used to control the six independent relays. Connect your external control switches between the 'COM' terminal and the desired relay terminal (1 through 6). When a switch is closed, the corresponding relay will activate.
- AMP వెలుపల: These terminals are typically used for connecting to an amplifier's input, often for muting or other control functions during paging. Consult your amplifier's manual for specific wiring.
- OFF BUS: These terminals are for specific system bus connections, often used to signal an 'off-hook' or busy status. Refer to your overall system design for proper integration.
6. ఆపరేటింగ్ సూచనలు
Once properly installed and wired, the PSR-206 operates automatically based on the signals received from connected external switches.
- Relay Activation: When an external switch connected to one of the 'EXTERNAL SWITCHES' terminals (1-6) and 'COM' is closed, the corresponding internal relay will activate. This closure can be used to trigger various functions in your audio or control system, such as zone paging, muting, or activating external devices.
- 24 VDC విద్యుత్ సరఫరా: The 24 VDC output is continuously available when the unit is powered, providing a stable power source for low-power auxiliary equipment.
7. నిర్వహణ
The PSR-206 is designed for reliable, long-term operation with minimal maintenance.
- శుభ్రపరచడం: Periodically clean the exterior of the unit with a soft, dry cloth. Do not use liquid cleaners or solvents.
- ఫ్యూజ్ ప్రత్యామ్నాయం: If the unit loses power, check the 1 AMP fuse located on the side of the unit. Disconnect power before replacing the fuse. Always replace with a fuse of the identical type and rating (1 AMP).
- కనెక్షన్ తనిఖీ: అన్ని వైరింగ్ కనెక్షన్లు సురక్షితంగా మరియు తుప్పు పట్టకుండా ఉన్నాయని నిర్ధారించుకోవడానికి ప్రతి సంవత్సరం వాటిని తనిఖీ చేయండి.
8. ట్రబుల్షూటింగ్
సాధారణ సమస్యలు మరియు వాటి సంభావ్య పరిష్కారాల కోసం క్రింది పట్టికను చూడండి.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| Unit has no power / No indicator lights | No 117 VAC input; Blown 1 AMP ఫ్యూజ్ | Verify power outlet functionality. Check and replace 1 AMP fuse if necessary (ensure power is disconnected first). |
| Relay not activating when external switch is closed | Incorrect wiring; Faulty external switch; Damaged relay | Check wiring between external switch and 'COM'/'EXTERNAL SWITCHES' terminals. Test the external switch for functionality. If issue persists, professional service may be required. |
| సంఖ్య 24 VDC అవుట్పుట్ | Internal fault; Overload on 24 VDC output | Ensure no short circuits or excessive load on the 24 VDC output. If the unit has power but no 24 VDC output, professional service is recommended. |
9. వారంటీ మరియు మద్దతు
For detailed warranty information, technical support, or service inquiries, please contact Atlas Sound directly. Refer to your original purchase documentation or the official Atlas Sound webఅత్యంత తాజా సంప్రదింపు వివరాలు మరియు వారంటీ నిబంధనల కోసం సైట్.
తయారీదారు చిరునామా: 1501 Jack McKay Blvd, Ennis, TX 758HG (Information derived from product labeling)
It is recommended to register your product with Atlas Sound to ensure you receive updates and support.
