1. పరిచయం
Thank you for choosing the Voltcraft VC-11 Digital Multimeter. This portable, Category III, 250V multimeter with a 2000-count display is designed for accurate electrical measurements in various applications. This manual provides essential information for safe operation, proper use, and maintenance of your device. Please read it thoroughly before use and keep it for future reference.
2. భద్రతా సమాచారం
WARNING: Electrical shock hazard. Improper use of this meter can cause damage, shock, injury, or death. Read and understand this manual before operating the meter.
- Always ensure the meter is in good working condition and the test leads are not damaged.
- రేట్ చేయబడిన వాల్యూమ్ కంటే ఎక్కువ వర్తించవద్దుtage, మీటర్పై గుర్తించినట్లుగా, టెర్మినల్స్ మధ్య లేదా ఏదైనా టెర్మినల్ మరియు గ్రౌండ్ మధ్య.
- వాల్యూమ్తో పనిచేసేటప్పుడు చాలా జాగ్రత్తగా ఉండండిtages above 25V AC RMS or 35V DC. These voltagషాక్ ప్రమాదాన్ని కలిగిస్తుంది.
- ఫంక్షన్లు లేదా పరిధులను మార్చడానికి ముందు ఎల్లప్పుడూ సర్క్యూట్ నుండి టెస్ట్ లీడ్లను డిస్కనెక్ట్ చేయండి.
- Do not operate the meter with the battery cover removed or loosened.
- Adhere to local and national safety codes. Use personal protective equipment (PPE) such as approved safety glasses and electrically insulated gloves.
3. ఉత్పత్తి ముగిసిందిview
The Voltcraft VC-11 is a compact digital multimeter featuring a clear LCD display, a rotary function switch, and input jacks for test leads. It is designed for measuring DC/AC voltage, DC current, resistance, and includes diode and continuity test functions.

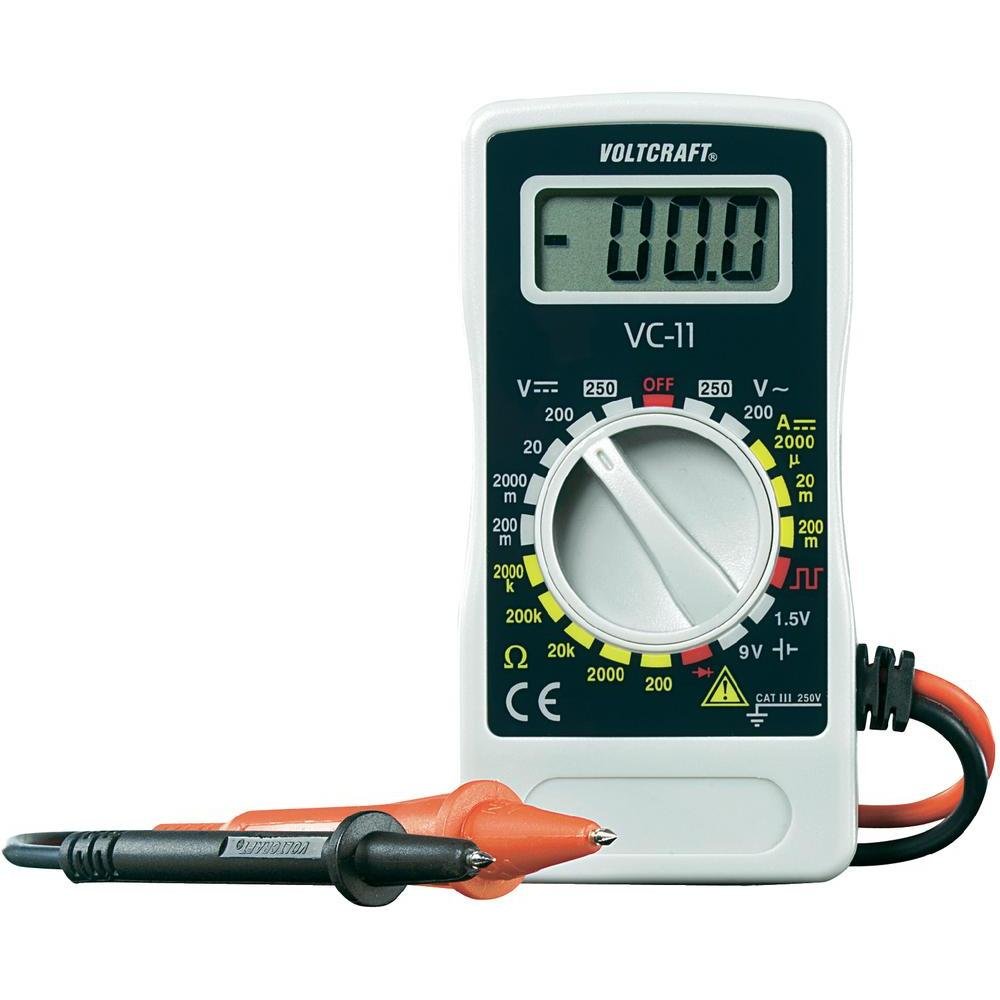

మూర్తి 1: ముందు view of the Voltcraft VC-11 Digital Multimeter with test leads connected. This image shows the LCD display, rotary switch, and input terminals.
చిత్రం 2: కోణీయ view of the Voltcraft VC-11 Digital Multimeter, highlighting the compact design and the CE marking.
Figure 3: The Voltcraft VC-11 Digital Multimeter shown with its test leads detached, illustrating the input ports.
3.1 భాగాలు
- LCD డిస్ప్లే: కొలత రీడింగ్లు, యూనిట్లు మరియు ఫంక్షన్ సూచికలను చూపుతుంది.
- రోటరీ స్విచ్: Used to select measurement functions and ranges.
- ఇన్పుట్ జాక్స్: Ports for connecting the test leads (COM, VΩmA).
- టెస్ట్ లీడ్స్: Red and black leads for connecting to the circuit under test.
4. సెటప్
4.1 బ్యాటరీ ఇన్స్టాలేషన్
The Voltcraft VC-11 requires a 9V battery for operation (not included). To install or replace the battery:
- మల్టీమీటర్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి మరియు అన్ని పరీక్ష లీడ్లను డిస్కనెక్ట్ చేయండి.
- మీటర్ వెనుక భాగంలో బ్యాటరీ కంపార్ట్మెంట్ కవర్ను గుర్తించండి.
- బ్యాటరీ కవర్ను భద్రపరిచే స్క్రూను తీసివేయడానికి స్క్రూడ్రైవర్ని ఉపయోగించండి.
- కవర్ను జాగ్రత్తగా తొలగించండి.
- సరైన ధ్రువణతను గమనిస్తూ, కొత్త 9V బ్యాటరీని బ్యాటరీ క్లిప్కు కనెక్ట్ చేయండి.
- బ్యాటరీని కంపార్ట్మెంట్లో ఉంచి కవర్ను భర్తీ చేసి, దానిని స్క్రూతో భద్రపరచండి.
4.2 టెస్ట్ లీడ్లను కనెక్ట్ చేయడం
Always connect the black test lead to the 'COM' (common) jack. Connect the red test lead to the appropriate input jack based on the desired measurement:
- వాల్యూమ్ కోసంtage (V), Resistance (Ω), Diode, and Continuity measurements, connect the red lead to the 'VΩmA' jack.
- For Current (A) measurements, connect the red lead to the 'VΩmA' jack (for mA range).
5. ఆపరేటింగ్ సూచనలు
Before taking any measurement, ensure the test leads are correctly connected and the rotary switch is set to the desired function and range.
5.1 కొలిచే DC వాల్యూమ్tagఇ (వి=)
- రోటరీ స్విచ్ను కావలసిన DC వాల్యూమ్కు సెట్ చేయండిtage (V=) range (e.g., 200mV, 2V, 20V, 200V, 250V). If the voltage తెలియదు, అత్యధిక పరిధితో ప్రారంభించి, అవసరమైన విధంగా తగ్గించండి.
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- కొలవవలసిన భాగం లేదా సర్క్యూట్ అంతటా పరీక్ష ప్రోబ్లను సమాంతరంగా కనెక్ట్ చేయండి.
- సంపుటాన్ని చదవండిtagఎల్సిడి డిస్ప్లేపై ఇ విలువ.
5.2 కొలిచే AC వాల్యూమ్tagఇ (V~)
- రోటరీ స్విచ్ను కావలసిన AC వాల్యూమ్కు సెట్ చేయండిtage (V~) range (e.g., 200V, 250V).
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- AC సోర్స్ లేదా కాంపోనెంట్ అంతటా పరీక్ష ప్రోబ్లను సమాంతరంగా కనెక్ట్ చేయండి.
- సంపుటాన్ని చదవండిtagఎల్సిడి డిస్ప్లేపై ఇ విలువ.
5.3 Measuring DC Current (A=)
- Set the rotary switch to the desired DC Current (A=) range (e.g., 2000µA, 20mA, 200mA).
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- హెచ్చరిక: To measure current, the meter must be connected in series with the circuit. Break the circuit and insert the meter.
- Connect the test probes in series with the circuit.
- LCD డిస్ప్లేలో ప్రస్తుత విలువను చదవండి.
5.4 నిరోధకతను కొలవడం (Ω)
- నిరోధకతను కొలిచే ముందు సర్క్యూట్ డీ-ఎనర్జైజ్ చేయబడిందని నిర్ధారించుకోండి.
- Set the rotary switch to the desired Resistance (Ω) range (e.g., 200Ω, 2kΩ, 20kΩ, 200kΩ, 2000kΩ).
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- కొలవవలసిన భాగం అంతటా పరీక్ష ప్రోబ్లను కనెక్ట్ చేయండి.
- LCD డిస్ప్లేలో నిరోధక విలువను చదవండి.
5.5 డయోడ్ టెస్ట్
- సర్క్యూట్ డి-ఎనర్జైజ్ చేయబడిందని నిర్ధారించుకోండి.
- Set the rotary switch to the Diode symbol (usually next to resistance).
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- ఎరుపు ప్రోబ్ను ఆనోడ్కు మరియు నల్ల ప్రోబ్ను డయోడ్ యొక్క కాథోడ్కు కనెక్ట్ చేయండి. డిస్ప్లే ఫార్వర్డ్ వాల్యూమ్ను చూపుతుందిtagఇ డ్రాప్.
- Reverse the probes. The display should show 'OL' (Overload) for a good diode.
5.6 కొనసాగింపు పరీక్ష
- సర్క్యూట్ డి-ఎనర్జైజ్ చేయబడిందని నిర్ధారించుకోండి.
- Set the rotary switch to the Continuity symbol (usually next to diode/resistance).
- Connect the black test lead to the 'COM' jack and the red test lead to the 'VΩmA' jack.
- సర్క్యూట్ లేదా కాంపోనెంట్ అంతటా పరీక్ష ప్రోబ్లను కనెక్ట్ చేయండి.
- If the resistance is below a certain threshold (typically 30-50Ω), the meter will emit an audible beep, indicating continuity.
6. నిర్వహణ
6.1 శుభ్రపరచడం
Wipe the meter with a damp వస్త్రం మరియు తేలికపాటి డిటర్జెంట్. అబ్రాసివ్లు లేదా ద్రావకాలను ఉపయోగించవద్దు. ఉపయోగించే ముందు మీటర్ పూర్తిగా పొడిగా ఉందని నిర్ధారించుకోండి.
6.2 బ్యాటరీ భర్తీ
When the battery symbol appears on the LCD display, the 9V battery needs to be replaced. Refer to section 4.1 for battery installation instructions.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| డిస్ప్లే లేదు లేదా డిమ్ డిస్ప్లే లేదు | డెడ్ లేదా తక్కువ బ్యాటరీ | 9 వి బ్యాటరీని మార్చండి. |
| సరికాని రీడింగ్లు | Incorrect function/range selected Poor test lead connection Damaged test leads | Select the correct function and range. Ensure test leads are firmly connected. Inspect and replace damaged test leads. |
| "OL" (ఓవర్లోడ్) ప్రదర్శించబడింది | Measurement exceeds selected range Open circuit (for resistance/current) | Select a higher range. Check for breaks in the circuit. |
8. స్పెసిఫికేషన్లు
- బ్రాండ్: వోల్ట్రాఫ్ట్
- మోడల్ సంఖ్య: VC11
- తయారీదారు: వోల్ట్రాఫ్ట్
- ఉత్పత్తి బరువు: Approximately 9.07 g (without packaging)
- ప్యాకేజీ కొలతలు: 14.8 x 8 x 3.6 సెం.మీ
- వర్గం రేటింగ్: క్యాట్ III 250 వి
- ప్రదర్శన: 2000 గణనలు
- శక్తి మూలం: 9V బ్యాటరీ (చేర్చబడలేదు)
9. వారంటీ సమాచారం
This product is covered by a standard manufacturer's warranty. Please refer to the warranty card included with your purchase or contact your retailer for specific terms and conditions. The warranty typically covers defects in materials and workmanship under normal use.
10. కస్టమర్ మద్దతు
For technical assistance, troubleshooting, or service inquiries, please contact Voltcraft customer support or your local distributor. Contact information can usually be found on the manufacturer's webసైట్ లేదా ఉత్పత్తి ప్యాకేజింగ్లో.
