1. పరిచయం
ఈ మాన్యువల్ మీ Xantrex C12 సోలార్ ఛార్జ్ కంట్రోలర్ యొక్క సురక్షితమైన మరియు సమర్థవంతమైన ఆపరేషన్ కోసం అవసరమైన సమాచారాన్ని అందిస్తుంది. C12 ఒక అధునాతన 12-amp సౌర విద్యుత్ వ్యవస్థలలో ఛార్జ్, లైటింగ్ లేదా లోడ్ నిర్వహణ కోసం రూపొందించబడిన కంట్రోలర్. ఇది మూడు-సెకన్లtage ఛార్జింగ్, వినియోగదారు నిర్వచించదగిన వాల్యూమ్tage పారామితులు, మరియు బ్యాటరీ పనితీరు మరియు దీర్ఘాయువును ఆప్టిమైజ్ చేయడానికి ఆటోమేటిక్ ఈక్వలైజేషన్. దయచేసి ఇన్స్టాలేషన్ మరియు వినియోగానికి ముందు ఈ మాన్యువల్ను పూర్తిగా చదవండి.
2. భద్రతా సమాచారం
వ్యక్తిగత గాయం మరియు నియంత్రిక లేదా ఇతర పరికరాలకు నష్టం జరగకుండా నిరోధించడానికి ఎల్లప్పుడూ క్రింది భద్రతా జాగ్రత్తలను గమనించండి.
- అన్ని వైరింగ్లు సరైన పరిమాణంలో మరియు సరిగ్గా ఇన్సులేట్ చేయబడిందని నిర్ధారించుకోండి.
- కంట్రోలర్ను ఇన్స్టాల్ చేసే లేదా సర్వీసింగ్ చేసే ముందు ఎల్లప్పుడూ సోలార్ అరే మరియు బ్యాటరీ నుండి పవర్ను డిస్కనెక్ట్ చేయండి.
- మండే పదార్థాలకు దూరంగా, పొడి, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో కంట్రోలర్ను ఇన్స్టాల్ చేయండి.
- కంట్రోలర్ను తెరవడానికి లేదా మరమ్మతు చేయడానికి ప్రయత్నించవద్దు. అన్ని సర్వీసింగ్లను అర్హత కలిగిన సిబ్బందికి సూచించండి.
- బ్యాటరీలతో పనిచేసేటప్పుడు కంటి రక్షణతో సహా తగిన వ్యక్తిగత రక్షణ పరికరాలను ధరించండి.
3. ప్యాకేజీ విషయాలు
ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:
- Xantrex C12 సోలార్ ఛార్జ్ కంట్రోలర్ (1 యూనిట్)
- సూచనల మాన్యువల్ (ఈ పత్రం)
4. సెటప్ మరియు ఇన్స్టాలేషన్
Xantrex C12 కంట్రోలర్ త్వరితంగా మరియు సులభంగా సెటప్ చేయడానికి రూపొందించబడింది. ఇన్స్టాలేషన్ కోసం ఈ సాధారణ దశలను అనుసరించండి:
- మౌంటు: కంట్రోలర్ను అమర్చడానికి తగిన ప్రదేశాన్ని ఎంచుకోండి. ఇది బ్యాటరీకి దగ్గరగా, చల్లని, పొడి మరియు బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో, ప్రత్యక్ష సూర్యకాంతి మరియు తేమ నుండి రక్షించబడాలి.
- బ్యాటరీ కనెక్షన్: ముందుగా బ్యాటరీని కంట్రోలర్ యొక్క బ్యాటరీ టెర్మినల్స్కు కనెక్ట్ చేయండి. సరైన ధ్రువణతను (పాజిటివ్ నుండి పాజిటివ్, నెగటివ్ నుండి నెగటివ్) నిర్ధారించుకోండి. బ్యాటరీ వాల్యూమ్ను కంట్రోలర్ గ్రహించడానికి ఈ దశ చాలా కీలకం.tage.
- సోలార్ ప్యానెల్ కనెక్షన్: కంట్రోలర్ యొక్క సోలార్ ఇన్పుట్ టెర్మినల్లకు సోలార్ ప్యానెల్ శ్రేణిని కనెక్ట్ చేయండి. మళ్ళీ, సరైన ధ్రువణతను గమనించండి.
- లోడ్ కనెక్షన్ (ఐచ్ఛికం): లోడ్ నిర్వహణ కోసం కంట్రోలర్ను ఉపయోగిస్తుంటే, మీ DC లోడ్లను నియమించబడిన లోడ్ టెర్మినల్లకు కనెక్ట్ చేయండి. లోడ్ల మొత్తం కరెంట్ డ్రా కంట్రోలర్ యొక్క రేట్ను మించకుండా చూసుకోండి. ampకోపం.
- ధృవీకరణ: పవర్ అప్లై చేసే ముందు అన్ని కనెక్షన్ల బిగుతు మరియు సరైన ధ్రువణత కోసం రెండుసార్లు తనిఖీ చేయండి.
ముఖ్యమైన: ఎల్లప్పుడూ బ్యాటరీని ముందుగా కనెక్ట్ చేసి, చివరిగా డిస్కనెక్ట్ చేయండి. అలా చేయడంలో విఫలమైతే కంట్రోలర్ దెబ్బతినవచ్చు.
5. ఆపరేటింగ్ సూచనలు
Xantrex C12 కంట్రోలర్ ఛార్జింగ్ ప్రక్రియ మరియు లోడ్ పంపిణీని స్వయంచాలకంగా నిర్వహిస్తుంది.
- త్రీ-ఎస్tagఇ ఛార్జింగ్: కంట్రోలర్ మూడు-సెకన్లను ఉపయోగిస్తుందిtagమీ బ్యాటరీని సమర్ధవంతంగా ఛార్జ్ చేయడానికి మరియు దాని జీవితకాలాన్ని పొడిగించడానికి e ఛార్జింగ్ అల్గోరిథం (బల్క్, శోషణ, ఫ్లోట్).
- వినియోగదారు నిర్వచించదగిన వాల్యూమ్tagఇ పారామితులు: C12 వాల్యూమ్ యొక్క అనుకూలీకరణకు అనుమతిస్తుందిtagనిర్దిష్ట బ్యాటరీ రకాలు మరియు అవసరాలకు సరిపోయేలా e సెట్ పాయింట్లు. HVD (హై వాల్యూమ్) గురించి వివరాల కోసం డిస్ప్లే సూచికల విభాగాన్ని చూడండి.tage డిస్కనెక్ట్) మరియు UVD (తక్కువ వాల్యూమ్tag(డిస్కనెక్ట్ చేయండి) సెట్టింగ్లు.
- ఆటోమేటిక్ ఈక్వలైజేషన్: ఈ కంట్రోలర్ ఆటోమేటిక్ ఈక్వలైజేషన్ సైకిల్స్ను నిర్వహించగలదు, ఇవి వరదలున్న లెడ్-యాసిడ్ బ్యాటరీల ఆరోగ్యాన్ని కాపాడుకోవడానికి చాలా ముఖ్యమైనవి. ఈ ప్రక్రియలో "ఈక్వలైజ్ యాక్టివేటెడ్" సూచిక వెలుగుతుంది.
- లోడ్ నియంత్రణ: లోడ్ నియంత్రణ కోసం కాన్ఫిగర్ చేయబడినప్పుడు, బ్యాటరీ వాల్యూమ్ తగ్గితే కంట్రోలర్ లోడ్ను డిస్కనెక్ట్ చేస్తుంది.tagఇ తక్కువ వాల్యూం క్రింద పడిపోతుందిtagబ్యాటరీని డీప్ డిశ్చార్జ్ నుండి రక్షించడానికి డిస్కనెక్ట్ (LVD) థ్రెషోల్డ్.
6. ప్రదర్శన సూచికలు
Xantrex C12 యొక్క ముందు ప్యానెల్ బ్యాటరీ స్థితి మరియు కార్యాచరణ మోడ్లను సూచించడానికి ఒక సహజమైన LED డిస్ప్లేను కలిగి ఉంది.

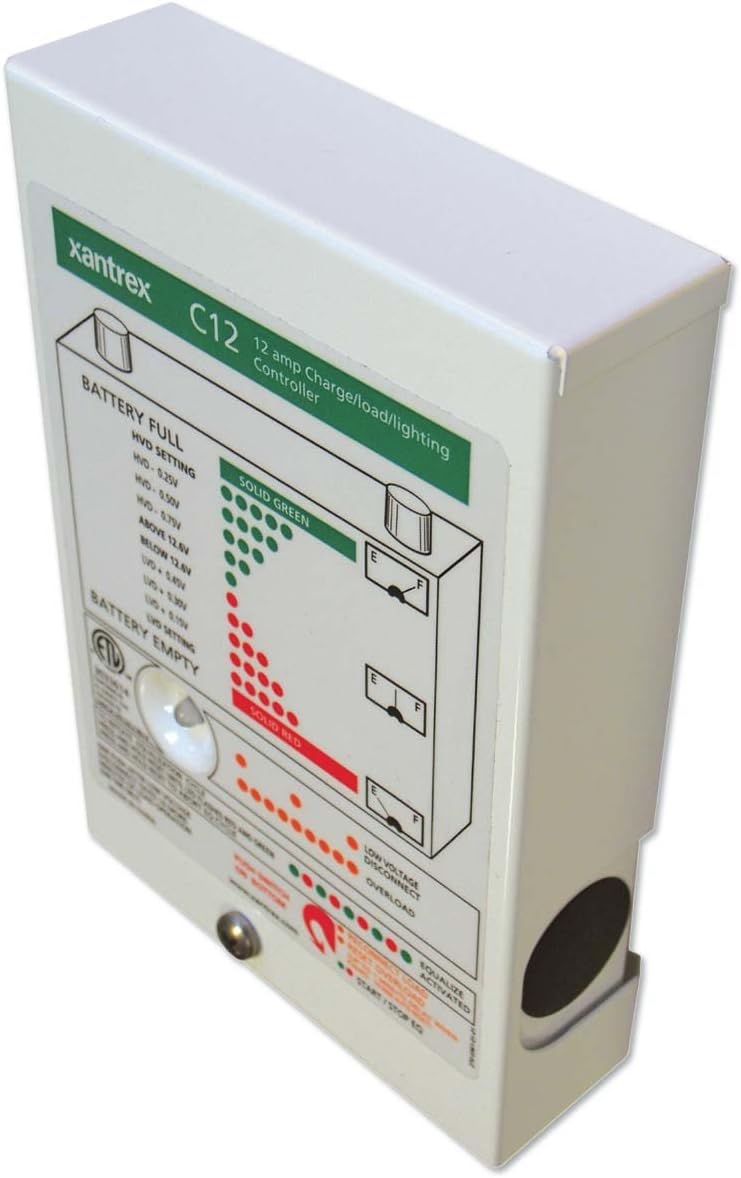

మూర్తి 1: ముందు view Xantrex C12 సోలార్ ఛార్జ్ కంట్రోలర్ యొక్క, LED సూచిక ప్యానెల్ను చూపుతుంది.
LED ప్యానెల్ సిస్టమ్ స్థితిపై దృశ్యమాన అభిప్రాయాన్ని అందిస్తుంది:
- బ్యాటరీ ఫుల్ (ఘన ఆకుపచ్చ LEDలు): బ్యాటరీ పూర్తిగా ఛార్జ్ అయిందని లేదా దాదాపుగా పూర్తిగా ఛార్జ్ అయిందని సూచిస్తుంది. నిర్దిష్ట వాల్యూమ్tagఅధిక వాల్యూమ్ కోసం e థ్రెషోల్డ్లుtagఇ డిస్కనెక్ట్ (HVD) ప్యానెల్పై ప్రదర్శించబడతాయి (ఉదా., HVD - 0.25V, HVD - 0.50V, HVD - 0.75V, పైన 12.8V).
- బ్యాటరీ ఖాళీ (ఘన ఎరుపు LEDలు): బ్యాటరీ డిశ్చార్జ్ అయిందని లేదా దాదాపు ఖాళీ అయిందని సూచిస్తుంది. నిర్దిష్ట వాల్యూమ్tagతక్కువ వాల్యూమ్ కోసం e థ్రెషోల్డ్లుtagఇ డిస్కనెక్ట్ (UVD) ప్రదర్శించబడతాయి (ఉదా., 12.8V కంటే తక్కువ, UVD - 0.50V, UVD - 0.75V, UVD - 1.0V).
- తక్కువ వోల్TAGE డిస్కనెక్ట్ (నారింజ/ఎరుపు LEDలు): బ్యాటరీ వాల్యూమ్ ఆరిపోయినప్పుడు వెలుగుతుందిtage క్లిష్టమైన స్థాయి కంటే తక్కువగా పడిపోతుంది మరియు బ్యాటరీని రక్షించడానికి లోడ్ డిస్కనెక్ట్ చేయబడింది.
- ఓవర్లోడ్ (నారింజ/ఎరుపు LEDలు): కనెక్ట్ చేయబడిన లోడ్ అధిక కరెంట్ను ఉపయోగిస్తుందని సూచిస్తుంది, దీని వలన కంట్రోలర్ లోడ్ అవుట్పుట్ను ఆపివేయవచ్చు.
- ఈక్వలైజ్ యాక్టివేటెడ్ (గ్రీన్ LED): ఆటోమేటిక్ బ్యాటరీ ఈక్వలైజేషన్ సైకిల్ యాక్టివ్గా ఉన్నప్పుడు వెలుగుతుంది.
- ప్రారంభ/ఆపు EQ (బటన్): ఈక్వలైజేషన్ సైకిల్ను మాన్యువల్గా ప్రారంభించడానికి లేదా ఆపడానికి ప్యానెల్ దిగువన ఉన్న పుష్-బటన్.
7. నిర్వహణ
Xantrex C12 సోలార్ ఛార్జ్ కంట్రోలర్కు కనీస నిర్వహణ అవసరం.
- సాధారణ తనిఖీ: బిగుతు మరియు తుప్పు కోసం అన్ని వైరింగ్ కనెక్షన్లను కాలానుగుణంగా తనిఖీ చేయండి.
- శుభ్రపరచడం: కంట్రోలర్ బాహ్య భాగాన్ని శుభ్రంగా మరియు దుమ్ము లేకుండా ఉంచండి. పొడి వస్త్రాన్ని ఉపయోగించండి; ద్రవ క్లీనర్లను ఉపయోగించవద్దు.
- వెంటిలేషన్: వేడెక్కకుండా ఉండటానికి వెంటిలేషన్ ఓపెనింగ్లు అడ్డుకోకుండా చూసుకోండి.
8. ట్రబుల్షూటింగ్
మీరు మీ Xantrex C12 కంట్రోలర్తో సమస్యలను ఎదుర్కొంటే, ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| డిస్ప్లే లేదు/పవర్ లేదు | వదులైన బ్యాటరీ కనెక్షన్, రివర్స్డ్ పోలారిటీ, ఎగిరిన ఫ్యూజ్ (బాహ్య) | బ్యాటరీ కనెక్షన్లు మరియు ధ్రువణతను తనిఖీ చేయండి. బాహ్య ఫ్యూజ్లను తనిఖీ చేయండి. |
| బ్యాటరీ ఛార్జ్ కావడం లేదు | సౌర ఇన్పుట్ లేదు, రివర్స్డ్ సోలార్ పోలారిటీ, లోపభూయిష్ట సోలార్ ప్యానెల్, బ్యాటరీ ఇప్పటికే నిండిపోయింది | సోలార్ ప్యానెల్ కనెక్షన్లు మరియు ధ్రువణతను తనిఖీ చేయండి. సోలార్ ప్యానెల్ అవుట్పుట్ను ధృవీకరించండి. బ్యాటరీ స్థితిని పర్యవేక్షించండి. |
| లోడ్ డిస్కనెక్ట్ చేయబడింది (తక్కువ వాల్యూమ్tag(LED ని డిస్కనెక్ట్ చేయండి) | బ్యాటరీ వాల్యూమ్tagఇ చాలా తక్కువ | బ్యాటరీని ఛార్జ్ అవ్వనివ్వండి. లోడ్ తగ్గించండి. |
| ఓవర్లోడ్ LED ఆన్లో ఉంది | భారం నుండి అధిక కరెంట్ తీసుకోవడం | కనెక్ట్ చేయబడిన లోడ్ను తగ్గించండి. లోడ్ వైరింగ్లో షార్ట్ సర్క్యూట్ల కోసం తనిఖీ చేయండి. |
ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్య కొనసాగితే, Xantrex కస్టమర్ సపోర్ట్ను సంప్రదించండి.
9. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| బ్రాండ్ | క్సాంట్రెక్స్ |
| మోడల్ | C12 |
| Ampఎరేజ్ | 12 Amps |
| వాల్యూమ్tage | 12 వోల్ట్లు |
| ప్రదర్శన రకం | LCD (ముందు ప్యానెల్లో LED సూచికలు) |
| వస్తువు బరువు | 1.35 పౌండ్లు (0.61 కిలోలు) |
| ప్యాకేజీ కొలతలు | 6.7 x 4.8 x 1.8 అంగుళాలు (17 x 12.2 x 4.6 సెం.మీ.) |
| మెటీరియల్ | మెటల్, ప్లాస్టిక్ |
| UPC | 687873000520 |
10. వారంటీ మరియు మద్దతు
వివరణాత్మక వారంటీ సమాచారం కోసం, దయచేసి మీ ఉత్పత్తితో చేర్చబడిన వారంటీ కార్డును చూడండి లేదా అధికారిక Xantrex ని సందర్శించండి. webసైట్.
మీకు సాంకేతిక సహాయం అవసరమైతే లేదా ఈ మాన్యువల్లో కవర్ చేయని ప్రశ్నలు ఉంటే, దయచేసి వారి అధికారిక ద్వారా Xantrex కస్టమర్ మద్దతును సంప్రదించండి. webసైట్ లేదా నియమించబడిన మద్దతు ఛానెల్లు.
