Supermicro X10SLM+-LN4F Motherboard User Manual

1. పరిచయం

This manual provides comprehensive instructions for the installation, operation, and maintenance of the Supermicro X10SLM+-LN4F motherboard. Designed for server applications, this motherboard features an LGA1150 socket, Intel C224 PCH, DDR3 memory support, and multiple Gigabit Ethernet ports. Please read this manual thoroughly before proceeding with installation to ensure proper setup and optimal performance.

2. ఉత్పత్తి ముగిసిందిview

The Supermicro X10SLM+-LN4F is a microATX server motherboard built for reliability and performance. Key features include:

• LGA1150 Socket for Intel Xeon E3-1200 v3/v4 and 4th Gen Core i3 processors.
• Intel C224 PCH chipset.
• Four DDR3 DIMM slots supporting up to 64GB ECC/non-ECC UDIMM.
• Multiple SATA3 (6Gbps) ports.
• Integrated quad Gigabit Ethernet ports.
• USB 3.0 and USB 2.0 support.
• VGA output for integrated graphics.

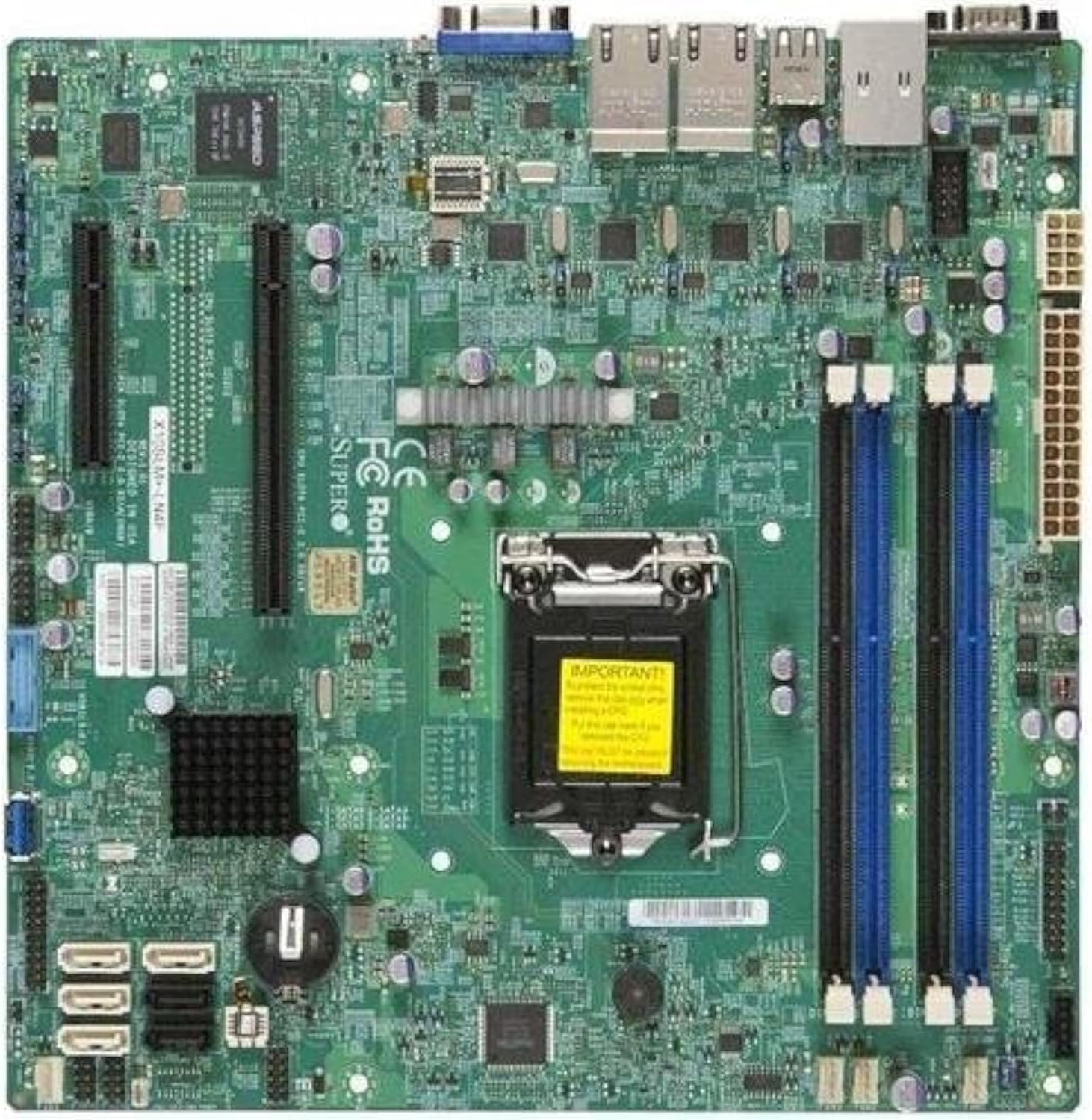

మూర్తి 2.1: పై నుండి క్రిందికి view of the Supermicro X10SLM+-LN4F motherboard, showing the CPU socket, DIMM slots, PCIe slots, and various connectors.

మూర్తి 2.2: కోణీయ view of the motherboard, highlighting the layout of components and expansion slots.

మూర్తి 2.3: Rear I/O panel of the Supermicro X10SLM+-LN4F motherboard, featuring multiple LAN ports, USB ports, and serial ports.

3. సెటప్ మరియు ఇన్‌స్టాలేషన్

ఇన్‌స్టాలేషన్ ప్రారంభించే ముందు, మీ సిస్టమ్ పవర్ ఆఫ్ చేయబడిందని మరియు పవర్ సోర్స్ నుండి డిస్‌కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి. భాగాలకు ఎలక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) నష్టం జరగకుండా నిరోధించడానికి యాంటీ-స్టాటిక్ రిస్ట్ స్ట్రాప్ ధరించండి.

3.1. CPU సంస్థాపన

1. మదర్‌బోర్డుపై LGA1150 CPU సాకెట్‌ను గుర్తించండి.
2. CPU సాకెట్ రిటెన్షన్ ఫ్రేమ్‌ను తెరవడానికి లోడ్ లివర్‌ను సున్నితంగా క్రిందికి నెట్టి పక్కకు లాగండి.
3. Carefully align the triangular mark on the CPU with the corresponding mark on the socket.
4. Place the CPU into the socket without forcing it.
5. నిలుపుదల ఫ్రేమ్‌ను మూసివేసి, లోడ్ లివర్‌తో దాన్ని భద్రపరచండి.
6. Apply a thin, even layer of thermal paste to the CPU's integrated heat spreader (IHS).
7. తయారీదారు సూచనల ప్రకారం CPU కూలర్‌ను ఇన్‌స్టాల్ చేయండి.

3.2. మెమరీ (RAM) సంస్థాపన

1. Locate the four DDR3 DIMM slots. For optimal performance, refer to the motherboard's specific memory population guidelines, typically starting with slots closest to the CPU or specific colored slots for dual-channel configurations.
2. DIMM స్లాట్ యొక్క రెండు చివర్లలో రిటెన్షన్ క్లిప్‌లను తెరవండి.
3. DIMM స్లాట్‌లోని కీతో DDR3 మెమరీ మాడ్యూల్‌లోని నాచ్‌ను సమలేఖనం చేయండి.
4. Insert the memory module firmly into the slot until the retention clips snap into place.
5. Ensure both clips are fully closed and the module is seated correctly.

3.3. నిల్వ పరికర సంస్థాపన

Connect SATA storage devices (HDDs/SSDs) to the SATA ports on the motherboard using SATA data cables. Connect the power cables from your power supply unit (PSU) to the storage devices.

3.4. విస్తరణ కార్డ్ సంస్థాపన

This motherboard features PCI Express (PCIe) slots. To install an expansion card:

1. Remove the corresponding slot cover from your chassis.
2. విస్తరణ కార్డును PCIe స్లాట్‌తో సమలేఖనం చేయండి.
3. కార్డ్ స్లాట్‌లో పూర్తిగా కూర్చునే వరకు గట్టిగా నొక్కి ఉంచండి.
4. Secure the card with a screw or retention clip from your chassis.

3.5. విద్యుత్ కనెక్షన్లు

• 24-పిన్ ATX పవర్ కనెక్టర్: Connect the main 24-pin power cable from your PSU to the ATX power connector on the motherboard.
• 8-pin EPS/CPU Power Connector: Connect the 8-pin (or 4+4 pin) CPU power cable from your PSU to the EPS connector near the CPU socket.

3.6. ముందు ప్యానెల్ మరియు వెనుక I/O కనెక్షన్లు

• ముందు ప్యానెల్ కనెక్టర్లు: Connect the power switch, reset switch, power LED, and HDD activity LED cables from your chassis to the corresponding pins on the motherboard's front panel header. Refer to the motherboard's silkscreen labels for correct orientation.
• USB శీర్షికలు: Connect front panel USB ports to the onboard USB headers.
• Audio Headers: Connect front panel audio jacks to the onboard audio header.
• వెనుక I/O ప్యానెల్: Connect peripherals such as keyboard, mouse, monitor (via VGA), and network cables (to the Gigabit Ethernet ports) to the rear I/O panel.

4. ఆపరేటింగ్ సూచనలు

4.1. Initial Power On and BIOS/UEFI Setup

1. After all components are installed and connected, connect the power cord to the PSU and turn on the power switch on the PSU.
2. Press the power button on your chassis.
3. పవర్-ఆన్ సెల్ఫ్-టెస్ట్ (POST) సమయంలో, పదే పదే నొక్కండి DEL or F2 BIOS/UEFI సెటప్ యుటిలిటీని నమోదు చేయడానికి కీ (లేదా స్క్రీన్‌పై సూచించిన విధంగా).
4. In the BIOS/UEFI, configure essential settings such as date and time, boot order, and enable/disable specific features as required for your operating system and hardware.
5. మార్పులను సేవ్ చేసి, BIOS/UEFI నుండి నిష్క్రమించండి. సిస్టమ్ పునఃప్రారంభించబడుతుంది.

4.2. ఆపరేటింగ్ సిస్టమ్ ఇన్‌స్టాలేషన్

To install an operating system (e.g., Windows, Linux, VMware ESXi):

1. Insert the operating system installation media (USB drive or DVD) into the system.
2. Boot from the installation media (you may need to adjust the boot order in BIOS/UEFI).
3. Follow the on-screen prompts to install the operating system on your chosen storage device.
4. After installation, install all necessary drivers for the motherboard components (chipset, LAN, VGA, etc.) from the Supermicro webసైట్ లేదా అందించిన డ్రైవర్ డిస్క్.

5. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ మీ మదర్‌బోర్డ్ మరియు సిస్టమ్ యొక్క దీర్ఘాయువు మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడంలో సహాయపడుతుంది.

5.1. శుభ్రపరచడం

• Periodically clean dust from the motherboard and system components using compressed air. Ensure the system is powered off and unplugged before cleaning.
• లిక్విడ్ క్లీనర్‌లను నేరుగా భాగాలపై వాడటం మానుకోండి.
• Ensure proper airflow within the chassis by keeping fan vents clear.

5.2. Firmware and Driver Updates

• Supermicroని తనిఖీ చేయండి website periodically for updated BIOS/UEFI firmware and drivers for your motherboard model.
• Follow the provided instructions carefully when updating firmware to avoid system instability.

5.3. పర్యావరణ పరిగణనలు

• Operate the motherboard within recommended temperature and humidity ranges to prevent damage.
• Ensure adequate ventilation in the server chassis.

6. ట్రబుల్షూటింగ్

ఈ విభాగం మీరు ఎదుర్కొనే సాధారణ సమస్యలకు పరిష్కారాలను అందిస్తుంది.

6.1. పవర్ లేదు / పోస్ట్ లేదు (పవర్-ఆన్ సెల్ఫ్-టెస్ట్)

• Verify that the power supply unit (PSU) is connected correctly to the motherboard (24-pin ATX and 8-pin EPS connectors).
• Ensure the PSU is switched on and receiving power from the wall outlet.
• ముందు ప్యానెల్ పవర్ స్విచ్ కేబుల్ మదర్‌బోర్డ్ హెడర్‌కి సరిగ్గా కనెక్ట్ చేయబడిందో లేదో తనిఖీ చేయండి.
• Reseat the CPU, RAM modules, and any expansion cards.
• సమస్యను తొలగించడానికి అవసరమైన భాగాలతో (CPU, ఒక RAM స్టిక్, CPU కూలర్) మాత్రమే బూట్ చేయడానికి ప్రయత్నించండి.
• Listen for beep codes from the system speaker, which can indicate specific hardware failures. Refer to the Supermicro website for beep code interpretations.

6.2. డిస్ప్లే సమస్యలు

• Ensure the monitor is properly connected to the motherboard's VGA port.
• మానిటర్ ఆన్ చేయబడి, సరైన ఇన్‌పుట్ సోర్స్‌కు సెట్ చేయబడిందని ధృవీకరించండి.
• If using a discrete graphics card, ensure it is properly seated and connected to power (if required).

6.3. ఆపరేటింగ్ సిస్టమ్ బూట్ అవ్వడం లేదు

• Check the boot order in the BIOS/UEFI to ensure the correct storage device is prioritized.
• Verify that the operating system is installed correctly on the storage device.
• Ensure SATA data and power cables are securely connected to the storage device and motherboard.

7. స్పెసిఫికేషన్లు

Below are the technical specifications for the Supermicro X10SLM+-LN4F motherboard:

Note: Specifications are subject to change without notice. For the most current information, please refer to the official Supermicro product page.

8. వారంటీ మరియు మద్దతు

For detailed warranty information, please refer to the warranty card included with your product or visit the official Supermicro website. Technical support is available through Supermicro's customer service channels, including their support portal, email, and phone. Please have your product model number (X10SLM+-LN4F) and serial number ready when contacting support.

For the latest drivers, BIOS updates, and additional documentation, please visit: www.supermicro.com
