1. పరిచయం
This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of the NUUO NVRmini2 NE-4160 Network Video Recorder. The NE-4160 is a 16-channel NVR designed for robust surveillance systems, featuring 4 drive bays and a 4TB storage capacity, compatible with various IP cameras.
Please read this manual thoroughly before operating the device to ensure proper setup and optimal performance.
2. భద్రతా జాగ్రత్తలు
- Ensure the device is placed on a stable, level surface to prevent accidental falls.
- Do not expose the NVR to water or excessive humidity.
- పరికరంతో సరఫరా చేయబడిన పవర్ అడాప్టర్ను మాత్రమే ఉపయోగించండి.
- వేడెక్కడాన్ని నివారించడానికి వెంటిలేషన్ ఓపెనింగ్లను నిరోధించడాన్ని నివారించండి.
- ఏదైనా నిర్వహణ లేదా సంస్థాపనా విధానాలను నిర్వహించడానికి ముందు విద్యుత్తును డిస్కనెక్ట్ చేయండి.
- అన్ని సేవలను అర్హత కలిగిన సేవా సిబ్బందికి సూచించండి.
3. ప్యాకేజీ విషయాలు
ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:
- NUUO NVRmini2 NE-4160 Unit
- పవర్ అడాప్టర్
- ఈథర్నెట్ కేబుల్
- త్వరిత సంస్థాపన గైడ్
- సాఫ్ట్వేర్ CD (వర్తిస్తే)
- HDD ఇన్స్టాలేషన్ కోసం స్క్రూలు
4. ఉత్పత్తి ముగిసిందిview
The NUUO NVRmini2 NE-4160 is a robust network video recorder designed for professional surveillance applications. It supports up to 16 IP camera channels and features four hot-swappable drive bays for extensive storage, pre-installed with 4TB capacity.
మూర్తి 4.1: ముందు view of the NUUO NVRmini2 NE-4160 NVR unit. This image shows the compact black chassis with the NUUO logo on the left side, status indicator lights, and a lockable front panel for drive bay access.

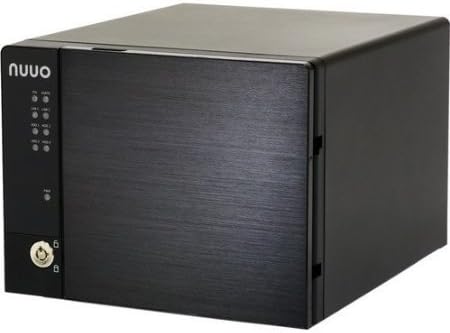

చిత్రం 4.2: కోణీయ view of the NUUO NVRmini2 NE-4160 NVR unit. This perspective highlights the sleek design and the textured finish of the front panel, providing a better sense of the unit's dimensions.
ముందు ప్యానెల్ సూచికలు:
- పవర్ LED: శక్తి స్థితిని సూచిస్తుంది.
- HDD LEDs: Indicate hard drive activity for each bay.
- నెట్వర్క్ LED: Indicates network connectivity.
- అలారం LED: Indicates system alarms or errors.
5. సెటప్ మరియు ఇన్స్టాలేషన్
5.1 హార్డ్వేర్ ఇన్స్టాలేషన్
- అన్ప్యాకింగ్: Carefully remove the NVR from its packaging.
- Hard Drive Installation (if not pre-installed):
- Unlock the front panel and open the drive bay door.
- Slide the hard drive trays out.
- Secure 3.5-inch SATA hard drives into the trays using the provided screws.
- Slide the trays back into the bays until they click into place.
- ముందు ప్యానెల్ను మూసివేసి లాక్ చేయండి.
- నెట్వర్క్ కనెక్షన్: Connect one end of the Ethernet cable to the NVR's LAN port and the other end to your network router or switch.
- పవర్ కనెక్షన్: పవర్ అడాప్టర్ను NVR పవర్ ఇన్పుట్కి కనెక్ట్ చేసి, ఆపై దానిని పవర్ అవుట్లెట్లోకి ప్లగ్ చేయండి. NVR ఆటోమేటిక్గా పవర్ ఆన్ అవుతుంది.
5.2 ప్రారంభ సాఫ్ట్వేర్ కాన్ఫిగరేషన్
Upon first boot, the NVR will acquire an IP address via DHCP (if available). You can access the NVR's web interface using its IP address or by using the NUUO Finder utility.
- Discovering the NVR:
- Install the NUUO Finder utility from the provided CD or NUUO website on a computer connected to the same network.
- Run NUUO Finder to scan for the NVRmini2 NE-4160 on your network.
- Note down the NVR's IP address.
- యాక్సెస్ చేస్తోంది Web ఇంటర్ఫేస్:
- తెరవండి a web browser (e.g., Chrome, Firefox) and enter the NVR's IP address in the address bar.
- Log in using the default username (e.g., "admin") and password (e.g., "admin"). It is highly recommended to change the default password immediately after the first login.
- సిస్టమ్ ప్రారంభించడం: Follow the on-screen wizard for initial setup, which typically includes:
- తేదీ మరియు సమయాన్ని సెట్ చేస్తోంది
- Network Settings (Static IP configuration, if desired)
- Hard Drive Formatting (if required)
- IP కెమెరాలను జోడిస్తోంది
6. NVRని నిర్వహించడం
6.1 ప్రత్యక్ష ప్రసారం View
లైవ్ View interface allows you to monitor all connected cameras in real-time. You can customize the layout, view multiple cameras simultaneously, and access various controls.
- Layout Selection: Choose from various grid layouts (e.g., 1x1, 2x2, 3x3, 4x4) to display cameras.
- PTZ నియంత్రణ: If your cameras support Pan/Tilt/Zoom, use the on-screen controls to adjust camera angles and zoom levels.
- తక్షణ ప్లేబ్యాక్: త్వరగా రీview recent recordings from the live view.
6.2 రికార్డింగ్ నిర్వహణ
The NVRmini2 NE-4160 supports various recording modes:
- నిరంతర రికార్డింగ్: రికార్డులు 24/7.
- మోషన్ డిటెక్షన్ రికార్డింగ్: Records only when motion is detected by the camera.
- షెడ్యూల్ రికార్డింగ్: Records based on a predefined schedule.
- అలారం రికార్డింగ్: Records when an external alarm input is triggered.
Configure recording settings for each camera in the "Recording" section of the web ఇంటర్ఫేస్.
6.3 Playback and Export
తిరిగిview రికార్డ్ చేసిన footage:
- Navigate to the "Playback" section.
- కావలసిన కెమెరా(లు) మరియు తేదీ/సమయ పరిధిని ఎంచుకోండి.
- రికార్డింగ్ల ద్వారా నావిగేట్ చేయడానికి టైమ్లైన్ని ఉపయోగించండి.
- foo ఎగుమతి చేయడానికిtage, select the desired segment and choose the export format (e.g., AVI, MP4).
7. నిర్వహణ
7.1 సాధారణ తనిఖీలు
- సిస్టమ్ స్థితి: Periodically check the NVR's system status via the web interface to ensure all components are functioning correctly.
- హార్డ్ డ్రైవ్ ఆరోగ్యం: Monitor hard drive health and capacity. Replace drives showing signs of failure promptly.
- ఫర్మ్వేర్ నవీకరణలు: Check the NUUO website regularly for firmware updates. Applying updates can improve performance, add features, and fix bugs.
- భౌతిక శుభ్రపరచడం: Keep the NVR unit clean and free of dust. Use a soft, dry cloth. Do not use liquid cleaners.
7.2 డేటా బ్యాకప్
While the NVR records continuously, it is advisable to back up critical footage regularly to external storage or a network location.
8. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| NVR not powering on | No power, faulty power adapter | Check power cable connection; try a different power outlet; test power adapter. |
| యాక్సెస్ చేయలేరు web ఇంటర్ఫేస్ | Incorrect IP address, network issue, firewall | Verify NVR's IP address using NUUO Finder; check network cable; temporarily disable firewall on PC. |
| No video from cameras | Camera not connected, incorrect camera settings, network issue | Ensure cameras are powered and connected; verify camera IP addresses and credentials in NVR settings; check network connectivity. |
| హార్డ్ డ్రైవ్ కనుగొనబడలేదు | Improper installation, faulty drive, incorrect format | Re-seat the hard drive; try a different drive bay; ensure drive is compatible and formatted correctly. |
If the problem persists after attempting the above solutions, please contact NUUO technical support.
9. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ సంఖ్య | NE-4160-US |
| బ్రాండ్ | NUUO |
| Channels Supported | 16 |
| డ్రైవ్ బేస్ | 4 |
| Pre-installed Storage | 4 టిబి (4000 జిబి) |
| కనెక్టివిటీ | ఈథర్నెట్ |
| అనుకూల పరికరాలు | IP కెమెరాలు |
| మొదట అందుబాటులో ఉన్న తేదీ | 9 డిసెంబర్ 2013 |
10. వారంటీ సమాచారం
NUUO products typically come with a limited manufacturer's warranty. Please refer to the warranty card included with your product or visit the official NUUO website for detailed warranty terms and conditions specific to the NE-4160-US model. Keep your proof of purchase for warranty claims.
11. సాంకేతిక మద్దతు
For technical assistance, software updates, or further inquiries, please contact NUUO technical support through their official channels:
- Webసైట్: Visit the official NUUO website for support resources, FAQs, and downloads.
- ఇమెయిల్: Refer to the NUUO webప్రాంతీయ మద్దతు ఇమెయిల్ చిరునామాల కోసం సైట్.
- ఫోన్: Refer to the NUUO webప్రాంతీయ మద్దతు ఫోన్ నంబర్ల కోసం సైట్.
When contacting support, please have your product model number (NE-4160-US) and serial number ready.
