1. పరిచయం
Aeotec మల్టీ-సెన్సార్ 5 ZW074-C అనేది మీ స్మార్ట్ హోమ్ వాతావరణాన్ని మెరుగుపరచడానికి రూపొందించబడిన బహుముఖ Z-వేవ్ ప్లస్ పరికరం. ఈ అధునాతన సెన్సార్ నాలుగు కీలక గుర్తింపు సామర్థ్యాలను ఒకే కాంపాక్ట్ యూనిట్గా అనుసంధానిస్తుంది: చలనం, ఉష్ణోగ్రత, తేమ మరియు పరిసర కాంతి. ఇది ఖచ్చితమైన పర్యావరణ డేటాను అందించడానికి మరియు మీ Z-వేవ్ నెట్వర్క్లో ఆటోమేటెడ్ చర్యలను ట్రిగ్గర్ చేయడానికి రూపొందించబడింది, చలన గుర్తింపుపై 6 ఇతర Z-వేవ్ పరికరాలకు మద్దతు ఇస్తుంది.
దాని IP42 రేటింగ్తో, మల్టీ-సెన్సార్ 5 ఇండోర్ మరియు షెల్టర్డ్ అవుట్డోర్ ఇన్స్టాలేషన్లకు అనుకూలంగా ఉంటుంది, ప్లేస్మెంట్లో ఫ్లెక్సిబిలిటీని అందిస్తుంది. ఇది తాజా 500 సిరీస్ Z-వేవ్ చిప్ను కలిగి ఉంది, ఇది మునుపటి తరాలతో పోలిస్తే మెరుగైన పరిధి మరియు కమ్యూనికేషన్ వేగాన్ని అందిస్తుంది. ఈ మాన్యువల్ మీ మల్టీ-సెన్సార్ 5 యొక్క సెటప్, ఆపరేషన్ మరియు నిర్వహణ ద్వారా మీకు మార్గనిర్దేశం చేస్తుంది.

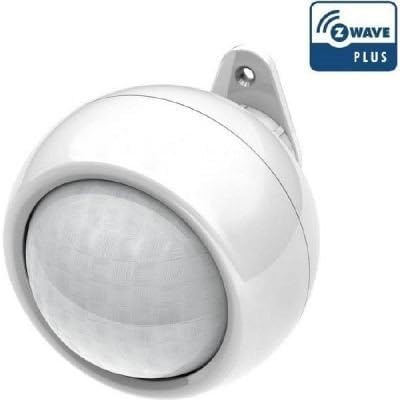

చిత్రం 1: Aeotec మల్టీ-సెన్సార్ 5 ZW074-C. ఈ చిత్రం దాని ఇంటిగ్రేటెడ్ మోషన్ సెన్సార్ డోమ్ మరియు మౌంటు బ్రాకెట్తో తెల్లటి, గోళాకార పరికరాన్ని చూపిస్తుంది. Z-వేవ్ ప్లస్ లోగో ఎగువ కుడి మూలలో కనిపిస్తుంది, ఇది Z-వేవ్ ప్లస్ ప్రమాణంతో దాని అనుకూలతను సూచిస్తుంది.
2. సెటప్
2.1. ప్యాకేజీ విషయాలు
- ఏయోటెక్ మల్టీ-సెన్సార్ 5 ZW074-C
- మౌంటు బ్రాకెట్
- స్క్రూలు మరియు వాల్ ప్లగ్లు (ప్యాకేజీని బట్టి మారవచ్చు)
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
2.2. పరికరాన్ని శక్తివంతం చేయడం
మల్టీ-సెన్సార్ 5 బ్యాటరీలు లేదా 5VDC అడాప్టర్ ద్వారా శక్తిని పొందుతుంది.
- బ్యాటరీ శక్తి: ఈ పరికరానికి 4 AAA బ్యాటరీలు అవసరం (చేర్చబడలేదు). బ్యాటరీ కంపార్ట్మెంట్ను తెరిచి, బ్యాటరీలను చొప్పించి, సరైన ధ్రువణతను నిర్ధారించుకుని, కంపార్ట్మెంట్ను మూసివేయండి. అంచనా వేసిన బ్యాటరీ జీవితకాలం సుమారు 1 సంవత్సరం.
- USB పవర్: నిరంతర ఆపరేషన్ కోసం, పరికరంలోని మైక్రో-USB పోర్ట్కు 5VDC పవర్ అడాప్టర్ (చేర్చబడలేదు)ని కనెక్ట్ చేయండి.
2.3. సెన్సార్ను మౌంట్ చేయడం
అందించిన మౌంటు బ్రాకెట్ని ఉపయోగించి మల్టీ-సెన్సార్ 5ని గోడ లేదా పైకప్పుపై అమర్చవచ్చు.
- కదలిక మరియు సరైన పర్యావరణ సెన్సింగ్ కోసం కావలసిన గుర్తింపు ప్రాంతాన్ని పరిగణనలోకి తీసుకుని తగిన ప్రదేశాన్ని ఎంచుకోండి.
- స్క్రూలు మరియు వాల్ ప్లగ్లను ఉపయోగించి మౌంటు బ్రాకెట్ను ఉపరితలంపై భద్రపరచండి.
- మల్టీ-సెన్సార్ 5 ను మౌంటు బ్రాకెట్కు అటాచ్ చేయండి, అది సురక్షితంగా క్లిక్ అయ్యేలా చూసుకోండి.
- కావలసిన ప్రాంతాన్ని కవర్ చేయడానికి సెన్సార్ కోణాన్ని అవసరమైన విధంగా సర్దుబాటు చేయండి.
గమనిక: IP42 ఆశ్రయం పొందిన బహిరంగ ఉపయోగం కోసం రేట్ చేయబడినప్పటికీ, వర్షం లేదా కఠినమైన వాతావరణ పరిస్థితులకు ప్రత్యక్షంగా గురికాకుండా ఉండండి.
2.4. Z-వేవ్ నెట్వర్క్ చేరిక
మీ Z-వేవ్ నెట్వర్క్లో మల్టీ-సెన్సార్ 5ని ఇంటిగ్రేట్ చేయడానికి, ఈ దశలను అనుసరించండి:
- మీ Z-వేవ్ కంట్రోలర్ను ఇన్క్లూజన్ (జత చేయడం) మోడ్లో ఉంచండి. నిర్దిష్ట సూచనల కోసం మీ కంట్రోలర్ మాన్యువల్ని చూడండి.
- మల్టీ-సెన్సార్ 5ని మీ Z-వేవ్ కంట్రోలర్కు దగ్గరగా తీసుకురండి.
- మల్టీ-సెన్సార్ 5 లోని చేరిక/మినహాయింపు బటన్ను ఒకసారి నొక్కండి. చేరిక మోడ్ను నిర్ధారించడానికి LED సూచిక ఫ్లాష్ అవుతుంది.
- విజయవంతంగా ఆన్ చేసిన తర్వాత, LED ఫ్లాషింగ్ ఆగిపోతుంది మరియు మీ కంట్రోలర్ కొత్త పరికరం జోడించడాన్ని నిర్ధారించాలి.
- చేర్చడం విఫలమైతే, ప్రక్రియను పునరావృతం చేయండి. సమస్యలు కొనసాగితే, ముందుగా పరికరాన్ని మినహాయించడానికి ప్రయత్నించండి (2.5 మినహాయింపు చూడండి).
2.5. Z-వేవ్ నెట్వర్క్ మినహాయింపు
మీ Z-వేవ్ నెట్వర్క్ నుండి మల్టీ-సెన్సార్ 5ని తీసివేయడానికి:
- మీ Z-వేవ్ కంట్రోలర్ను మినహాయింపు (జత చేయకపోవడం) మోడ్లో ఉంచండి.
- మల్టీ-సెన్సార్ 5ని మీ Z-వేవ్ కంట్రోలర్కు దగ్గరగా తీసుకురండి.
- మల్టీ-సెన్సార్ 5 లోని చేరిక/మినహాయింపు బటన్ను ఒకసారి నొక్కండి. మినహాయింపు మోడ్ను నిర్ధారించడానికి LED సూచిక ఫ్లాష్ అవుతుంది.
- విజయవంతంగా మినహాయించబడిన తర్వాత, LED ఫ్లాషింగ్ ఆగిపోతుంది మరియు మీ కంట్రోలర్ పరికరం యొక్క తొలగింపును నిర్ధారించాలి.
3. పరికరాన్ని ఆపరేట్ చేయడం
Aeotec మల్టీ-సెన్సార్ 5 వివిధ పర్యావరణ పారామితుల కోసం నిజ-సమయ డేటాను అందిస్తుంది.
3.1. సెన్సార్ విధులు
- మోషన్ సెన్సార్: 3 నుండి 5 మీటర్ల పరిధిలో కదలికను గుర్తిస్తుంది. గుర్తించిన తర్వాత, ఇది మీ Z-వేవ్ కంట్రోలర్లో కాన్ఫిగర్ చేయబడిన హెచ్చరికలు లేదా చర్యలను ట్రిగ్గర్ చేయగలదు.
- ఉష్ణోగ్రత సెన్సార్: ±1°C ఖచ్చితత్వంతో -10°C నుండి 50°C వరకు పరిసర ఉష్ణోగ్రతను కొలుస్తుంది.
- తేమ సెన్సార్: ±5% ఖచ్చితత్వంతో 20% నుండి 80% వరకు సాపేక్ష ఆర్ద్రతను కొలుస్తుంది.
- లైట్ సెన్సార్: 0 నుండి 1000 LUX వరకు పరిసర కాంతి తీవ్రతను కొలుస్తుంది.
సెన్సార్ డేటా మీ Z-వేవ్ కంట్రోలర్కు నివేదించబడుతుంది, ఇది ఆటోమేషన్ నియమాలు, చారిత్రక లాగింగ్ మరియు రిమోట్ పర్యవేక్షణను అనుమతిస్తుంది.
3.2. LED సూచిక
LED సూచిక సెన్సార్ స్థితిపై దృశ్యమాన అభిప్రాయాన్ని అందిస్తుంది:
- ఫ్లాషింగ్: చేరిక/మినహాయింపు మోడ్ లేదా నెట్వర్క్ కార్యాచరణను సూచిస్తుంది.
- ఘన: నిర్దిష్ట స్థితి లేదా కాన్ఫిగరేషన్ను సూచించవచ్చు, వివరణాత్మక వివరణల కోసం మీ Z-వేవ్ కంట్రోలర్ ఇంటర్ఫేస్ని చూడండి.
3.3. అధునాతన కాన్ఫిగరేషన్
అనేక Z-వేవ్ కంట్రోలర్లు మల్టీ-సెన్సార్ 5 యొక్క అధునాతన కాన్ఫిగరేషన్ను అనుమతిస్తాయి, వాటిలో:
- మోషన్ సెన్సార్ సున్నితత్వాన్ని సర్దుబాటు చేస్తోంది.
- ఉష్ణోగ్రత, తేమ మరియు వెలుతురు కోసం రిపోర్టింగ్ విరామాలను సెట్ చేయడం.
- ఇతర Z-వేవ్ పరికరాలతో ప్రత్యక్ష సంభాషణ కోసం అసోసియేషన్ సమూహాలను కాన్ఫిగర్ చేస్తోంది.
ఈ పారామితులను యాక్సెస్ చేయడం మరియు సవరించడం గురించి వివరాల కోసం మీ Z-వేవ్ కంట్రోలర్ యొక్క డాక్యుమెంటేషన్ను సంప్రదించండి.
4. నిర్వహణ
4.1. బ్యాటరీ భర్తీ
బ్యాటరీ స్థాయి తక్కువగా ఉన్నప్పుడు, పరికరం మీ Z-వేవ్ కంట్రోలర్కు తక్కువ బ్యాటరీ హెచ్చరికను పంపుతుంది. బ్యాటరీలను భర్తీ చేయడానికి:
- సెన్సార్ను దాని మౌంటు బ్రాకెట్ నుండి జాగ్రత్తగా వేరు చేయండి.
- బ్యాటరీ కంపార్ట్మెంట్ తెరవండి.
- పాత AAA బ్యాటరీలను తీసివేసి, బాధ్యతాయుతంగా పారవేయండి.
- సరైన ధ్రువణతను (+/-) నిర్ధారించుకుని, 4 కొత్త AAA బ్యాటరీలను చొప్పించండి.
- బ్యాటరీ కంపార్ట్మెంట్ను మూసివేసి, సెన్సార్ను దాని బ్రాకెట్కు తిరిగి అటాచ్ చేయండి.
4.2. శుభ్రపరచడం
సరైన పనితీరును నిర్వహించడానికి, సెన్సార్ బాహ్య భాగాన్ని కాలానుగుణంగా శుభ్రం చేయండి.
- ఉపరితలాన్ని తుడవడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి.
- అబ్రాసివ్ క్లీనర్లు, ద్రావకాలు లేదా అధిక తేమను ఉపయోగించవద్దు, ఎందుకంటే ఇవి పరికరాన్ని దెబ్బతీస్తాయి.
4.3. ఫర్మ్వేర్ నవీకరణలు
మల్టీ-సెన్సార్ 5 ఫర్మ్వేర్ అప్డేట్లకు మద్దతు ఇస్తుంది. ఈ అప్డేట్లు సాధారణంగా మీ Z-వేవ్ కంట్రోలర్ లేదా Aeotec అందించిన ప్రత్యేక అప్డేట్ టూల్ ద్వారా నిర్వహించబడతాయి. Aeotec అధికారిక వెబ్సైట్ను చూడండి. webఅందుబాటులో ఉన్న నవీకరణలు మరియు నవీకరణ ప్రక్రియపై సమాచారం కోసం సైట్ లేదా మీ Z-వేవ్ కంట్రోలర్ యొక్క డాక్యుమెంటేషన్ను చూడండి.
5. ట్రబుల్షూటింగ్
మీరు మీ Aeotec మల్టీ-సెన్సార్ 5 తో సమస్యలను ఎదుర్కొంటే, ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను పరిగణించండి:
| సమస్య | సాధ్యమైన కారణం / పరిష్కారం |
|---|---|
| పరికరం Z-వేవ్ కంట్రోలర్తో జత చేయడం లేదు. |
|
| సరికాని సెన్సార్ రీడింగ్లు (ఉష్ణోగ్రత, తేమ, కాంతి). |
|
| మోషన్ డిటెక్షన్ పనిచేయడం లేదు లేదా తప్పుడు ట్రిగ్గర్లు. |
|
| తక్కువ బ్యాటరీ జీవితం. |
|
మరింత నిర్దిష్ట సమస్యలు లేదా అధునాతన ట్రబుల్షూటింగ్ కోసం, మీ Z-వేవ్ కంట్రోలర్ కోసం సపోర్ట్ డాక్యుమెంటేషన్ను చూడండి లేదా Aeotec కస్టమర్ సపోర్ట్ను సంప్రదించండి.
6. స్పెసిఫికేషన్లు
| పరామితి | విలువ |
|---|---|
| మోడల్ సంఖ్య | ZW074-C |
| విద్యుత్ సరఫరా | 4 x AAA బ్యాటరీలు లేదా 5VDC అడాప్టర్ |
| బ్యాటరీ లైఫ్ (సగటు) | 1 సంవత్సరం |
| Z- వేవ్ ఫ్రీక్వెన్సీ | 868.42 MHz |
| వైర్లెస్ రేంజ్ | 100మీ (బహిరంగ) / 150మీ (బహిరంగ) వరకు |
| ఉష్ణోగ్రత సెన్సార్ పరిధి | -10°C నుండి 50°C |
| ఉష్ణోగ్రత సెన్సార్ ఖచ్చితత్వం | ±1°C |
| తేమ సెన్సార్ పరిధి | 20% నుండి 80% |
| తేమ సెన్సార్ ఖచ్చితత్వం | ±5% |
| లైట్ సెన్సార్ రేంజ్ | 0 - 1000 లక్స్ |
| మోషన్ డిటెక్షన్ సెన్సిటివిటీ | 3 నుండి 5 మీటర్లు |
| కొలతలు (D x H) | 75 x 60 మిమీ (సుమారుగా 7.49 x 7.49 x 7.01 సెం.మీ) |
| IP రేటింగ్ | IP42 |
7. వారంటీ మరియు మద్దతు
Aeotec మల్టీ-సెన్సార్ 5 ZW074-C కోసం నిర్దిష్ట వారంటీ వివరాలు ఈ పత్రంలో అందించబడలేదు. దయచేసి మీ ఉత్పత్తి ప్యాకేజింగ్తో చేర్చబడిన వారంటీ సమాచారాన్ని చూడండి లేదా అధికారిక Aeotec ని సందర్శించండి. webఅత్యంత తాజా వారంటీ పాలసీ కోసం సైట్.
సాంకేతిక మద్దతు, ఉత్పత్తి విచారణలు లేదా మరిన్ని సహాయం కోసం, దయచేసి మీ రిటైలర్ లేదా Aeotec కస్టమర్ మద్దతును నేరుగా సంప్రదించండి. మీరు సాధారణంగా తయారీదారు వద్ద సంప్రదింపు సమాచారాన్ని కనుగొనవచ్చు webసైట్.
