పరిచయం
This manual provides comprehensive instructions for the proper installation, operation, and maintenance of your Masonite Bi-Fold 6-Panel Door. Please read all instructions carefully before beginning installation to ensure safe and correct assembly and long-term performance.
భద్రతా సమాచారం
- సంస్థాపన సమయంలో ఎల్లప్పుడూ భద్రతా గ్లాసెస్ మరియు చేతి తొడుగులు వంటి తగిన వ్యక్తిగత రక్షణ పరికరాలను (PPE) ధరించండి.
- పని ప్రదేశం బాగా వెలిగేలా మరియు అడ్డంకులు లేకుండా చూసుకోండి.
- Handle the door panels with care to prevent injury or damage to the product.
- చిన్న భాగాలు మరియు హార్డ్వేర్లను పిల్లలకు దూరంగా ఉంచండి.
- ఏదైనా దశ గురించి మీకు ఖచ్చితంగా తెలియకపోతే, అర్హత కలిగిన ప్రొఫెషనల్ని సంప్రదించండి.
భాగాలు మరియు భాగాల జాబితా
Verify that all components are present before beginning installation. If any parts are missing or damaged, contact Masonite customer support.
- Prefinished Bi-Fold Door Panels (2 sections)
- టాప్ ట్రాక్
- Pivot Brackets (top and bottom)
- Guide Wheel/Roller
- Hinges (pre-attached)
- Door Knob/Pull (may be included or sold separately)
- Fasteners (screws)

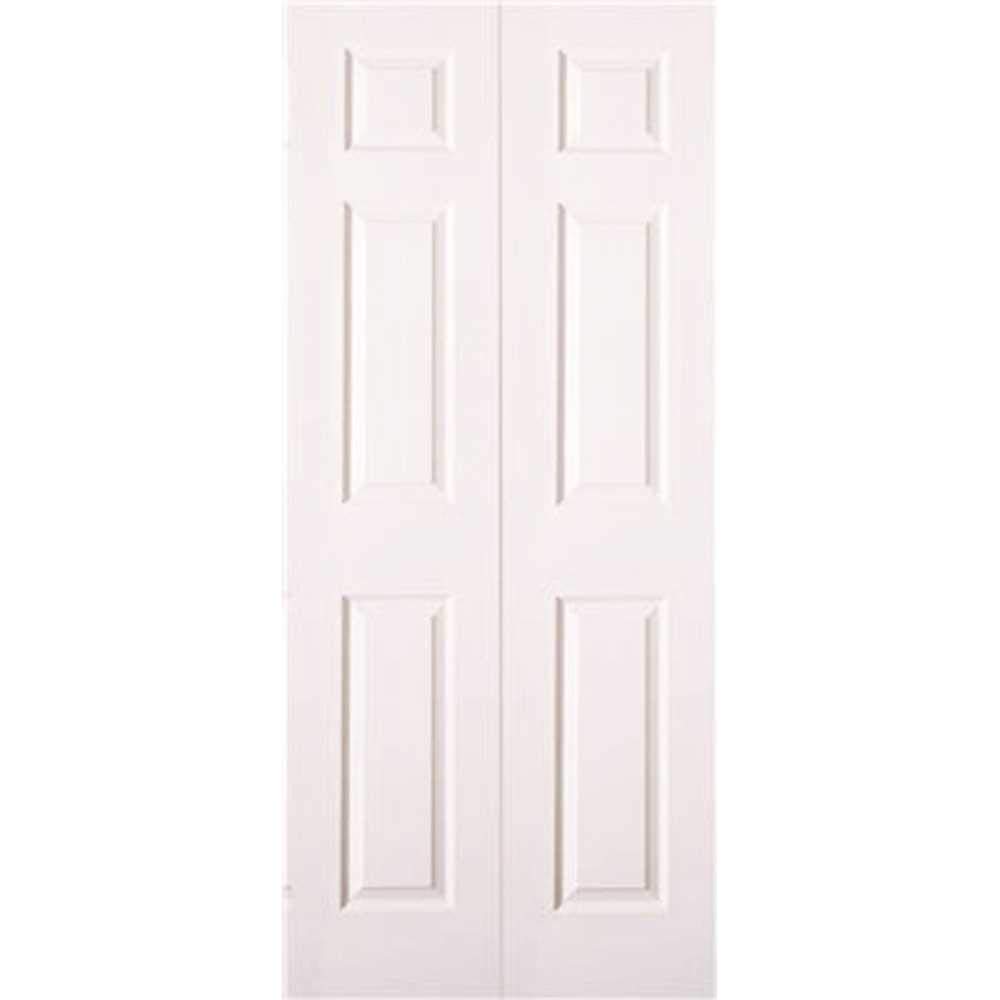

Image: A white, prefinished bi-fold door with a six-panel design. The door consists of two vertical sections, each with three recessed rectangular panels, designed to fold inward for space-saving operation.
సెటప్ మరియు ఇన్స్టాలేషన్
అవసరమైన సాధనాలు:
- కొలిచే టేప్
- పెన్సిల్
- డ్రిల్
- స్క్రూడ్రైవర్
- స్థాయి
- Saw (if trimming is required)
ఇన్స్టాలేషన్ దశలు:
- ప్రారంభాన్ని సిద్ధం చేయండి: Ensure the door opening is plumb, level, and square. Measure the height and width to confirm it matches the door dimensions (30x80 inches).
- టాప్ ట్రాక్ను ఇన్స్టాల్ చేయండి: Secure the top track inside the door frame header using the provided fasteners. Ensure it is level and centered.
- Install Bottom Pivot Bracket: Mount the bottom pivot bracket to the floor or door frame sill, aligning it with the top track.
- Attach Door Hardware: Insert the top pivot pin into the pre-drilled hole on the top edge of the door panel. Attach the guide wheel/roller to the other top edge of the door panel. Insert the bottom pivot pin into the pre-drilled hole on the bottom edge of the door panel.
- Hang the Door: Lift the door panels and insert the top pivot pin into the top pivot bracket in the track. Guide the bottom pivot pin into the bottom pivot bracket. Engage the guide wheel/roller into the top track.
- సర్దుబాటు మరియు సమలేఖనం: Adjust the pivot pins and guide wheel to ensure the door hangs plumb and operates smoothly. The door should close flush with the frame.
- Install Door Knob/Pull: Attach the door knob or pull according to its specific instructions.
ఆపరేటింగ్ సూచనలు
The Masonite Bi-Fold Door is designed for smooth and quiet operation. To open the door, gently pull the door knob or handle, allowing the panels to fold inward. To close, push the door panels until they are fully extended and meet in the center of the opening.
నిర్వహణ
- శుభ్రపరచడం: Clean the prefinished door surface with a soft, damp వస్త్రం మరియు తేలికపాటి సబ్బు. ముగింపును దెబ్బతీసే రాపిడి క్లీనర్లు లేదా కఠినమైన రసాయనాలను నివారించండి.
- హార్డ్వేర్ తనిఖీ: Periodically inspect all hardware, including hinges, pivots, and the top track, for any signs of wear or looseness. Tighten screws as needed.
- సరళత: Apply a silicone-based lubricant to the top track and guide wheel/roller annually to ensure continued smooth operation.
- పెయింట్ టచ్-అప్: If the prefinished surface gets scratched or chipped, use a matching white paint to touch up the affected area.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| Door sticks or is difficult to open/close | Track is dirty or needs lubrication; hardware is loose or misaligned. | Clean the track and lubricate with silicone spray. Check and tighten all hardware. Adjust pivot pins for proper alignment. |
| Door does not close flush | Bottom pivot bracket is misaligned; door opening is not square. | Adjust the bottom pivot bracket. Check the door frame for squareness and make necessary adjustments if possible. |
| Door sways excessively | Top guide wheel/roller is not properly engaged or damaged. | Ensure the guide wheel is fully engaged in the track. Replace if damaged. |
స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| బ్రాండ్ | మసోనైట్ |
| మోడల్ సంఖ్య | 0201615300792VVV980010 |
| రంగు | తెలుపు |
| మెటీరియల్ | ఫైబర్బోర్డ్ |
| శైలి | క్లాసిక్ |
| అసెంబ్లీ అవసరం | అవును |
| వస్తువు బరువు | 36.1 పౌండ్లు |
| ఉత్పత్తి కొలతలు | 1 x 1 x 1 inches (Note: This appears to be packaging dimensions, actual door is 30x80 inches) |
వారంటీ మరియు మద్దతు
For information regarding product warranty or to obtain technical support, please refer to the official Masonite webసైట్లో లేదా వారి కస్టమర్ సర్వీస్ విభాగాన్ని నేరుగా సంప్రదించండి. కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదును ఉంచండి.
Masonite Customer Service: www.masonite.com/contact-us
