1. ఉత్పత్తి ముగిసిందిview
పవర్టెక్ 1401C అనేది విస్తృత శ్రేణి అనువర్తనాల కోసం రూపొందించబడిన దృఢమైన 1 హార్స్పవర్ (hp) జనరల్ పర్పస్ ఎలక్ట్రిక్ మోటారు. ఇది 5/8-అంగుళాల షాఫ్ట్ను కలిగి ఉంటుంది, 115/230V వద్ద సింగిల్-ఫేజ్ పవర్పై పనిచేస్తుంది మరియు 56C ఫ్రేమ్ను కలిగి ఉంటుంది. 1750 RPM వేగంతో, ఇది నిరంతర డ్యూటీకి అనుకూలంగా ఉంటుంది. మెరుగైన మన్నిక కోసం మోటారు పూర్తిగా ఎన్క్లోజ్డ్ ఫ్యాన్ కూల్డ్ (TEFC) మరియు భద్రత కోసం మాన్యువల్ ఓవర్లోడ్ ప్రొటెక్టర్ను కలిగి ఉంటుంది. దీని రివర్సిబుల్ రొటేషన్ (CW/CCW) వివిధ సెటప్లలో వశ్యతను అందిస్తుంది.
మూర్తి 1: ముందు view పవర్టెక్ 1401C ఎలక్ట్రిక్ మోటార్, షోక్asing దాని దృఢమైన నిర్మాణం మరియు గుర్తింపు లేబుల్.
2. భద్రతా సమాచారం
ఈ మోటార్ను ఇన్స్టాల్ చేయడానికి, ఆపరేట్ చేయడానికి లేదా నిర్వహించడానికి ముందు ఎల్లప్పుడూ అన్ని భద్రతా హెచ్చరికలు మరియు సూచనలను చదివి అర్థం చేసుకోండి. అలా చేయడంలో విఫలమైతే తీవ్రమైన గాయం లేదా ఆస్తి నష్టం సంభవించవచ్చు.
- విద్యుత్ భద్రత: ఏదైనా వైరింగ్ లేదా నిర్వహణ చేసే ముందు విద్యుత్ సరఫరా డిస్కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి. అన్ని విద్యుత్ కనెక్షన్లను అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా చేయాలి మరియు స్థానిక మరియు జాతీయ విద్యుత్ కోడ్లకు అనుగుణంగా ఉండాలి.
- మెకానికల్ భద్రత: చేతులు, దుస్తులు మరియు పనిముట్లను తిరిగే భాగాల నుండి దూరంగా ఉంచండి. ఆపరేషన్ చేయడానికి ముందు మోటారు సురక్షితంగా అమర్చబడిందని నిర్ధారించుకోండి.
- ఓవర్లోడ్ రక్షణ: ఈ మోటార్లో మాన్యువల్ ఓవర్లోడ్ ప్రొటెక్టర్ అమర్చబడి ఉంటుంది. మోటార్ అనుకోకుండా ఆగిపోతే, ప్రొటెక్టర్ను రీసెట్ చేసే ముందు దానిని చల్లబరచండి. ఓవర్లోడ్ కారణాన్ని పరిశోధించండి.
- వెంటిలేషన్: వేడెక్కకుండా నిరోధించడానికి మోటారు చుట్టూ తగినంత వెంటిలేషన్ ఉండేలా చూసుకోండి, ముఖ్యంగా శీతలీకరణ కోసం గాలి ప్రవాహంపై ఆధారపడే TEFC మోటార్లకు.
- పర్యావరణం: పేలుడు వాతావరణంలో లేదా మండే పదార్థాలు ఉన్న చోట మోటారును ఆపరేట్ చేయవద్దు.
3. సెటప్ మరియు ఇన్స్టాలేషన్
3.1 మౌంటు
1401C మోటార్ 56C ఫ్రేమ్ను కలిగి ఉంది, ఇది ప్రామాణిక NEMA ఫ్రేమ్ పరిమాణం. మౌంటు ఉపరితలం చదునుగా, దృఢంగా మరియు మోటారు బరువు (సుమారు 39 పౌండ్లు) మరియు కార్యాచరణ శక్తులను తట్టుకోగలదని నిర్ధారించుకోండి. కంపనం మరియు తప్పుగా అమర్చడాన్ని నివారించడానికి తగిన బోల్ట్లు మరియు వాషర్లను ఉపయోగించి మోటారును భద్రపరచండి.
మూర్తి 2: వైపు view పవర్టెక్ 1401C ఎలక్ట్రిక్ మోటార్, మౌంటు బేస్ మరియు ఎలక్ట్రికల్ కనెక్షన్ బాక్స్ను హైలైట్ చేస్తుంది.
3.2 విద్యుత్ కనెక్షన్లు
ఈ మోటార్ 115V లేదా 230V వద్ద సింగిల్-ఫేజ్ పవర్తో పనిచేస్తుంది. సరైన కనెక్షన్ల కోసం మోటార్ నేమ్ప్లేట్పై లేదా టెర్మినల్ బాక్స్ కవర్ లోపల ఉన్న వైరింగ్ రేఖాచిత్రాన్ని చూడండి. వాల్యూమ్ను నిర్ధారించుకోండిtagమీ విద్యుత్ సరఫరాకు సరిపోయేలా e ఎంచుకున్నది. ఎలక్ట్రికల్ కోడ్లు మరియు మోటార్ స్పెసిఫికేషన్ల ప్రకారం తగిన పరిమాణంలో వైరింగ్ మరియు సర్క్యూట్ రక్షణ (ఫ్యూజులు లేదా సర్క్యూట్ బ్రేకర్లు) ఉపయోగించండి.
- 115V ఆపరేషన్ కోసం, 115V రేఖాచిత్రం ప్రకారం కనెక్ట్ చేయండి.
- 230V ఆపరేషన్ కోసం, 230V రేఖాచిత్రం ప్రకారం కనెక్ట్ చేయండి.
- మోటార్ ఫ్రేమ్ ఎల్లప్పుడూ సరైన గ్రౌండింగ్ ఉండేలా చూసుకోండి.
3.3 షాఫ్ట్ అలైన్మెంట్
అకాల బేరింగ్ దుస్తులు మరియు వైబ్రేషన్ను నివారించడానికి మోటారు షాఫ్ట్ను నడిచే పరికరాలతో సరిగ్గా అమర్చడం చాలా ముఖ్యం. వీలైతే ప్రెసిషన్ అలైన్మెంట్ సాధనాన్ని ఉపయోగించండి. మోటారు షాఫ్ట్ వ్యాసం 5/8 అంగుళాలు.
4. ఆపరేటింగ్ సూచనలు
4.1 ప్రారంభ ప్రారంభం
మొదటి ప్రారంభించడానికి ముందు, అన్ని విద్యుత్ కనెక్షన్లు మరియు మౌంటును రెండుసార్లు తనిఖీ చేయండి. మోటారు లేదా నడిచే పరికరాల చుట్టూ ఎటువంటి అడ్డంకులు లేవని నిర్ధారించుకోండి. శక్తిని వర్తింపజేయండి మరియు ఏదైనా అసాధారణ శబ్దాలు, కంపనాలు లేదా అధిక వేడి కోసం మోటారును గమనించండి. మోటారు దాని రేట్ చేయబడిన 1750 RPM వేగాన్ని సజావుగా చేరుకోవాలి.
4.2 నిరంతర ఆపరేషన్
1401C మోటార్ నిరంతర పని కోసం రూపొందించబడింది. ఓవర్ హీటింగ్ లేదా పనితీరు క్షీణత సంకేతాల కోసం మోటారును క్రమానుగతంగా పర్యవేక్షించండి. మోటారు అధిక లోడ్కు గురైతే మాన్యువల్ ఓవర్లోడ్ ప్రొటెక్టర్ ట్రిప్ అవుతుంది, దానిని దెబ్బతినకుండా కాపాడుతుంది.

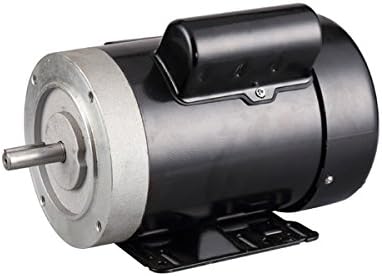

మూర్తి 3: View పవర్టెక్ 1401C ఎలక్ట్రిక్ మోటార్, షాఫ్ట్ ఎండ్ మరియు మొత్తం కాంపాక్ట్ డిజైన్ను వివరిస్తుంది.
4.3 రివర్సిబుల్ రొటేషన్
అంతర్గత వైరింగ్ కనెక్షన్లను మార్చడం ద్వారా మోటారు భ్రమణ దిశను (సవ్యదిశలో/అపసవ్యదిశలో) తిప్పికొట్టవచ్చు. భ్రమణాన్ని ఎలా తిప్పికొట్టాలో నిర్దిష్ట సూచనల కోసం వైరింగ్ రేఖాచిత్రాన్ని చూడండి. వైరింగ్ను మార్చడానికి ప్రయత్నించే ముందు ఎల్లప్పుడూ పవర్ను డిస్కనెక్ట్ చేయండి.
5. నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ మీ పవర్టెక్ 1401C మోటార్ యొక్క దీర్ఘాయువు మరియు సరైన పనితీరును నిర్ధారిస్తుంది. ఏదైనా నిర్వహణ చేసే ముందు ఎల్లప్పుడూ పవర్ను డిస్కనెక్ట్ చేయండి.
- శుభ్రపరచడం: మోటారును శుభ్రంగా మరియు దుమ్ము, ధూళి మరియు శిధిలాలు లేకుండా ఉంచండి, ముఖ్యంగా కూలింగ్ ఫిన్స్ మరియు ఫ్యాన్ కవర్ చుట్టూ (TEFC మోటార్ల కోసం). కంప్రెస్డ్ ఎయిర్ లేదా మృదువైన బ్రష్ను ఉపయోగించండి.
- సరళత: ఈ మోటారు సాధారణంగా జీవితాంతం లూబ్రికేట్ చేయబడిన సీల్డ్ బేరింగ్లతో అమర్చబడి ఉంటుంది మరియు అదనపు లూబ్రికేషన్ అవసరం లేదు. మీకు ఖచ్చితంగా తెలియకపోతే మోటార్ నేమ్ప్లేట్ లేదా తయారీదారు స్పెసిఫికేషన్లను సంప్రదించండి.
- తనిఖీ: మోటారు ధరించడం, దెబ్బతినడం లేదా వదులుగా ఉన్న కనెక్షన్ల సంకేతాల కోసం కాలానుగుణంగా తనిఖీ చేయండి. బిగుతు కోసం మౌంటు బోల్ట్లను తనిఖీ చేయండి. ఆపరేషన్ సమయంలో అసాధారణ శబ్దాలను వినండి.
- ఓవర్లోడ్ ప్రొటెక్టర్: మోటారును ఉద్దేశపూర్వకంగా ఓవర్లోడ్ చేయడం ద్వారా (సురక్షితంగా ఉంటే) లేదా ఓవర్లోడ్ పరిస్థితిని అనుకరించడం ద్వారా, అది రూపొందించిన విధంగా ట్రిప్ అవుతుందని నిర్ధారించుకోవడం ద్వారా మాన్యువల్ ఓవర్లోడ్ ప్రొటెక్టర్ను కాలానుగుణంగా పరీక్షించండి.
6. ట్రబుల్షూటింగ్
ఈ విభాగం మీ ఎలక్ట్రిక్ మోటారుతో మీరు ఎదుర్కొనే సాధారణ సమస్యలకు పరిష్కారాలను అందిస్తుంది.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| మోటారు ప్రారంభం కాదు | విద్యుత్ లేదు; ట్రిప్డ్ ఓవర్లోడ్ ప్రొటెక్టర్; తప్పు వైరింగ్; బీజింగ్ చేయబడిన బేరింగ్లు. | విద్యుత్ సరఫరాను తనిఖీ చేయండి; ఓవర్లోడ్ ప్రొటెక్టర్ను రీసెట్ చేయండి; రేఖాచిత్రానికి అనుగుణంగా వైరింగ్ను ధృవీకరించండి; బేరింగ్లను తనిఖీ చేయండి. |
| మోటారు వేడెక్కుతుంది | ఓవర్లోడ్; తగినంత వెంటిలేషన్ లేకపోవడం; తక్కువ వాల్యూమ్tage; అరిగిపోయిన బేరింగ్లు. | భారాన్ని తగ్గించండి; రంధ్రాలను క్లియర్ చేయండి; వాల్యూమ్ను తనిఖీ చేయండిtagఇ సరఫరా; అవసరమైతే బేరింగ్లను భర్తీ చేయండి. |
| అధిక శబ్దం లేదా కంపనం | తప్పుగా అమర్చడం; వదులుగా అమర్చడం; అరిగిపోయిన బేరింగ్లు; అసమతుల్య భారం. | అమరికను తనిఖీ చేయండి; మౌంటు బోల్ట్లను బిగించండి; బేరింగ్లను మార్చండి; లోడ్ను సమతుల్యం చేయండి. |
| మోటార్ తరచుగా ఓవర్లోడ్ ప్రొటెక్టర్ను ట్రిప్ చేస్తుంది | నిరంతర ఓవర్లోడ్; తక్కువ వాల్యూమ్tage; మోటారు అప్లికేషన్ కు చాలా చిన్నది. | భారాన్ని తగ్గించండి; వాల్యూమ్ను తనిఖీ చేయండిtage; అధిక హార్స్పవర్ మోటారును పరిగణించండి. |
7. స్పెసిఫికేషన్లు
పవర్టెక్ 1401C ఎలక్ట్రిక్ మోటార్ కోసం కీలక సాంకేతిక లక్షణాలు:
| స్పెసిఫికేషన్ | విలువ |
|---|---|
| తయారీదారు | పవర్ టెక్ ఎలక్ట్రిక్ మోటార్స్ LLC |
| పార్ట్ నంబర్ | 1401C |
| అంశం మోడల్ సంఖ్య | 1401C |
| అశ్వశక్తి | 1 hp |
| వాల్యూమ్tage | 115/230 వోల్ట్లు (సింగిల్ ఫేజ్) |
| వేగం | 1750 RPM |
| ఫ్రేమ్ పరిమాణం | 56C |
| షాఫ్ట్ వ్యాసం | 5/8 అంగుళాలు |
| ఎన్క్లోజర్ రకం | TEFC (పూర్తిగా మూసివున్న ఫ్యాన్ కూల్డ్) |
| ఓవర్లోడ్ రక్షణ | మాన్యువల్ ఓవర్లోడ్ ప్రొటెక్టర్ |
| భ్రమణం | రివర్సిబుల్ (CW/CCW) |
| వస్తువు బరువు | 39 పౌండ్లు |
| ఉత్పత్తి కొలతలు | 14.8 x 9.5 x 9.5 అంగుళాలు |
| రంగు | నలుపు |
8. వారంటీ మరియు మద్దతు
మీ పవర్టెక్ 1401C ఎలక్ట్రిక్ మోటార్కు సంబంధించిన వారంటీ సమాచారం లేదా సాంకేతిక మద్దతు కోసం, దయచేసి పవర్ టెక్ ఎలక్ట్రిక్ మోటార్స్ LLCని నేరుగా సంప్రదించండి. నిర్దిష్ట వారంటీ నిబంధనలు మరియు సంప్రదింపు వివరాల కోసం ఉత్పత్తి ప్యాకేజింగ్ లేదా అసలు కొనుగోలు డాక్యుమెంటేషన్ను చూడండి. మద్దతు కోరుతున్నప్పుడు ఎల్లప్పుడూ మీ మోడల్ నంబర్ (1401C)ని అందించండి.
