1. పరిచయం
ఎంచుకున్నందుకు ధన్యవాదాలు AMPIRE DVX104 DVD Player with USB Interface. This compact 3/4 DIN unit is designed to provide versatile media playback in various installations, supporting a wide range of audio and video formats. This manual provides essential information for proper installation, operation, and maintenance of your device. Please read it thoroughly before use.
2. భద్రతా సమాచారం
- Ensure the device is installed by a qualified professional to prevent damage or injury.
- యూనిట్ను తేమ, వర్షం లేదా విపరీతమైన ఉష్ణోగ్రతలకు గురిచేయవద్దు.
- ఏదైనా నిర్వహణ లేదా సంస్థాపన చేసే ముందు విద్యుత్తును డిస్కనెక్ట్ చేయండి.
- Use only the specified power supply (12V DC).
- వెంటిలేషన్ ఓపెనింగ్స్ను నిరోధించవద్దు.
- పిల్లలకు దూరంగా ఉంచండి.
3. ప్యాకేజీ విషయాలు
దయచేసి ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయో లేదో తనిఖీ చేయండి:
- AMPIRE DVX104 DVD Player Unit
- IR రిమోట్ కంట్రోల్
- బాహ్య IR రిసీవర్
- బ్రాకెట్లు మరియు స్క్రూలను అమర్చడం
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
Image: Included mounting brackets and various screws for installation.
4. ఉత్పత్తి ముగిసిందిview
4.1 ఫ్రంట్ ప్యానెల్
చిత్రం: ది AMPIRE DVX104 DVD player, showing the disc slot, USB port, and control buttons with blue illumination.
The front panel features the disc slot, a USB port, and essential control buttons for power, play/pause, stop, source selection, track navigation, and disc eject. The buttons are illuminated with a blue night design.
4.2 రిమోట్ కంట్రోల్

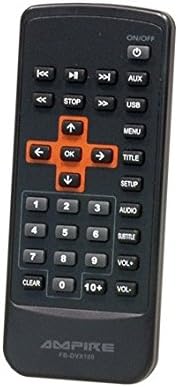

Image: The infrared remote control for the DVX104, featuring navigation, playback, volume, and menu buttons.
The included IR remote control provides full functionality, allowing you to control playback, navigate menus, adjust volume, and select input sources from a distance. Ensure the external IR receiver is positioned correctly for optimal signal reception.
5. సెటప్ మరియు ఇన్స్టాలేషన్
The DVX104 is designed for flexible installation, supporting both vertical and horizontal mounting positions. It is a 3/4 DIN size unit, suitable for various integration scenarios, including automotive or home entertainment systems.
చిత్రం: ఉదాample installation of the DVX104 unit discreetly integrated into a vehicle's center console.
5.1 మౌంటు
- Choose a suitable location for installation, considering ventilation and accessibility for disc insertion/removal.
- Use the provided mounting brackets and screws to secure the unit. The unit can be mounted vertically or horizontally.
- Ensure the mounting surface is stable and can support the unit's weight (approx. 1.6 kg).
5.2 వైరింగ్ కనెక్షన్లు
- పవర్ కనెక్షన్: Connect the unit to a 12V DC power source. The maximum power consumption is 15W. The unit consumes 0W when the ignition is off.
- AV అవుట్పుట్: Connect the 1 AV output to your display device (e.g., television, monitor) using appropriate cables. The video signal is 1Vp-p, and the audio signal is 6Vss (2.1V RMS).
- బాహ్య IR రిసీవర్: Plug in the external IR receiver and position it where it has a clear line of sight to your remote control.
6. ఆపరేటింగ్ సూచనలు
6.1 డిస్క్ ప్లేబ్యాక్
- Insert a compatible disc (DVD, SVCD, MVCD, MSVCD, VCD1.0/2.0, CD-DA) into the disc slot. The unit will automatically begin playback.
- Use the remote control or front panel buttons for Play/Pause, Stop, and track navigation.
- The unit features a "last position memory" function for disc operation, allowing you to resume playback from where you left off (not applicable for MPEG4 fileలు).
6.2 USB మీడియా ప్లేబ్యాక్
- Insert a USB stick (up to 8GB) or a 2.5-inch hard drive (up to 80GB, FAT32 formatted) into the USB port.
- If the hard drive is not recognized, it may require an external power supply.
- Use the "SRC" (Source) button on the front panel or remote to switch to USB input.
- మీ మీడియా ద్వారా నావిగేట్ చేయండి files (MPEG4, WMA, MP3, JPEG) using the remote control.
6.3 ఆన్-స్క్రీన్ డిస్ప్లే (OSD) మెనూ
The unit features a German on-screen operating menu. Use the remote control's navigation buttons to access and adjust settings such as audio output, video settings, and system preferences.
6.4 మద్దతు ఉన్న ఫార్మాట్లు
- వీడియో: DVD, SVCD, MVCD, MSVCD, VCD1.0, VCD2.0, MPEG4 (Video encoding: MPEG-2)
- ఆడియో: WMA, CD-DA, MP3, Dolby Digital Audio format
- చిత్రాలు: JPEG
7. నిర్వహణ
- Clean the unit's exterior with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- Keep the disc slot free from dust and debris.
- వేడెక్కకుండా నిరోధించడానికి యూనిట్ చుట్టూ సరైన వెంటిలేషన్ ఉండేలా చూసుకోండి.
8. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| శక్తి లేదు | Incorrect power connection; Blown fuse | Check 12V DC power supply and connections. Verify fuse. |
| డిస్క్ ప్లేబ్యాక్ లేదు | Disc is dirty or scratched; Incompatible disc format | Clean the disc. Ensure the disc format is supported (DVD, VCD, CD-DA). |
| USB పరికరం గుర్తించబడలేదు. | Incorrect format (not FAT32); Device requires external power; USB device capacity too large | Ensure USB device is FAT32 formatted. For HDDs, try with external power. Check capacity limits (8GB for sticks, 80GB for HDDs). |
| రిమోట్ కంట్రోల్ ప్రతిస్పందన లేదు | Batteries are dead; IR receiver blocked or misplaced | Replace remote control batteries. Ensure IR receiver has a clear line of sight to the remote. |
| వీడియో అవుట్పుట్ లేదు | AV cable not connected properly; Incorrect input selected on display device | Check AV cable connections. Select the correct AV input on your television/monitor. |
9. స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ | DVX104 |
| కొలతలు (W x H) | 159 x 43 మి.మీ |
| సంస్థాపన లోతు | 164 మి.మీ |
| బరువు | 1.6 కిలోలు |
| ఆపరేటింగ్ వాల్యూమ్tage | 12V DC |
| గరిష్టంగా విద్యుత్ వినియోగం | 15W |
| Power Consumption (Ignition Off) | 0W (0.0 Ampఇక్కడ) |
| వీడియో సిగ్నల్ | 1Vp-p |
| ఆడియో సిగ్నల్ | 6Vss (2.1V RMS) |
| ఆడియో అవుట్పుట్ మోడ్ | Surround (2.0 Channel) |
| USB మద్దతు | USB sticks up to 8GB, 2.5" HDDs up to 80GB (FAT32) |
| మద్దతు ఉన్న డిస్క్ ఫార్మాట్లు | DVD, SVCD, MVCD, MSVCD, VCD1.0, VCD2.0, CD-DA |
| మద్దతు ఉన్న మీడియా ఫార్మాట్లు | MPEG4, WMA, MP3, JPEG |
| వర్తింపు | RoHS compliant, E8 10R-03 1242 |
10. వారంటీ మరియు మద్దతు
This product is licensed and approved. For warranty information and technical support, please refer to the documentation provided with your purchase or contact your local Ampire dealer. Keep your proof of purchase for warranty claims.
