పరిచయం
This manual provides essential information for the safe and efficient operation, installation, and maintenance of the Allen-Bradley PowerFlex 70 Variable Frequency Drive (VFD), model 20AC015A0AYNANNN. Please read this manual thoroughly before attempting to install, operate, or service the drive. Retain this manual for future reference.
The PowerFlex 70 VFD is designed to control the speed and torque of AC induction motors, offering precise control and energy efficiency in various industrial applications. This specific model is rated for 7.5 kW at 400V.
భద్రతా సమాచారం
హెచ్చరిక: ఈ పరికరం అధిక వాల్యూమ్ను కలిగి ఉందిtage. Only qualified personnel should install, operate, or maintain this device. Failure to observe safety precautions can result in severe injury or death.
- Always disconnect power before working on the drive or motor.
- Wait for capacitors to discharge completely before touching any components.
- డ్రైవ్ మరియు మోటారు సరైన గ్రౌండింగ్ ఉండేలా చూసుకోండి.
- అన్ని స్థానిక మరియు జాతీయ విద్యుత్ కోడ్లను అనుసరించండి.
- కవర్లు తొలగించి డ్రైవ్ను ఆపరేట్ చేయవద్దు.
సెటప్ మరియు ఇన్స్టాలేషన్
Proper installation is crucial for the reliable operation of the PowerFlex 70 VFD. Refer to the detailed wiring diagrams provided with the product for specific connections.
మౌంటు
Mount the drive vertically on a flat, stable surface. Ensure adequate clearance for cooling airflow. Avoid mounting in direct sunlight or areas with excessive vibration, dust, or corrosive gases.
చిత్రం 1: ముందు-కుడి view of the Allen-Bradley PowerFlex 70 VFD, showing the main casing and ventilation grilles.
వైరింగ్
- పవర్ ఇన్పుట్: Connect the incoming AC power to the L1, L2, L3 terminals. Ensure the voltage matches the drive's rating (400V).
- మోటార్ అవుట్పుట్: Connect the motor leads to the T1, T2, T3 terminals.
- గ్రౌండింగ్: రక్షిత భూమి గ్రౌండ్ను నియమించబడిన గ్రౌండ్ టెర్మినల్కు కనెక్ట్ చేయండి.
- కంట్రోల్ వైరింగ్: Connect control signals (e.g., start/stop, speed reference) to the appropriate control terminals. Refer to the wiring diagram for specific terminal assignments.

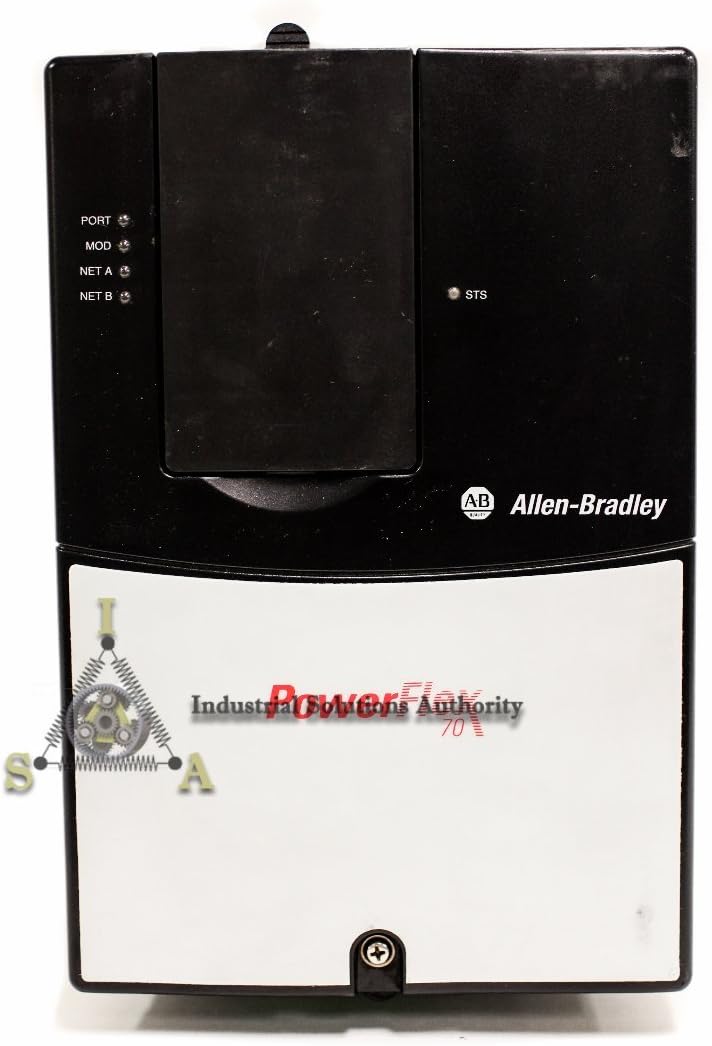

మూర్తి 2: ముందు view of the PowerFlex 70 VFD, highlighting the control panel area with status indicators (PORT, MOD, NET A, NET B, STS).
ఆపరేటింగ్ సూచనలు
After successful installation and wiring, the drive is ready for initial power-up and configuration.
ప్రారంభ పవర్-అప్
- అన్ని వైరింగ్ కనెక్షన్లు సురక్షితంగా మరియు సరిగ్గా ఉన్నాయని ధృవీకరించండి.
- Apply main power to the VFD.
- Observe the drive's display and status indicators. The drive should power on and display a ready state or a default parameter.
పరామితి ఆకృతీకరణ
The PowerFlex 70 VFD requires configuration of various parameters to match the motor and application requirements. Common parameters include:
- Motor Nameplate Data (Voltage, Current, Frequency, RPM, Power)
- Acceleration/Deceleration Times
- Minimum/Maximum Frequencies
- Control Mode (V/Hz, Sensorless Vector, etc.)
- Input/Output Terminal Assignments
Refer to the comprehensive programming manual for a complete list of parameters and their functions. Parameters can typically be set via the drive's keypad or through communication software.
మోటారును ప్రారంభించడం మరియు ఆపడం
- ప్రారంభం: Initiate a run command via the keypad, digital input, or communication network.
- వేగ నియంత్రణ: Adjust the motor speed using the speed reference input (e.g., analog input, potentiometer, or network command).
- ఆపు: Issue a stop command via the keypad, digital input, or communication network. The drive will decelerate the motor according to the programmed deceleration time.
నిర్వహణ
Regular maintenance ensures the longevity and optimal performance of your PowerFlex 70 VFD.
- శుభ్రపరచడం: Periodically clean the drive's heat sinks and ventilation openings to prevent dust buildup, which can impede cooling. Use compressed air or a soft brush. Ensure power is disconnected before cleaning.
- కనెక్షన్లు: Check all electrical connections for tightness. Loose connections can cause overheating and intermittent operation.
- పర్యావరణ తనిఖీ: ఆపరేటింగ్ వాతావరణం పేర్కొన్న ఉష్ణోగ్రత మరియు తేమ పరిమితుల్లో ఉండేలా చూసుకోండి.
- Capacitor Inspection: For drives in service for several years, consider having qualified personnel inspect the DC bus capacitors for signs of degradation.
చిత్రం 3: పై నుండి క్రిందికి view of the PowerFlex 70 VFD, showing the top surface and part of the cooling fins.
ట్రబుల్షూటింగ్
This section provides guidance for common issues. For detailed fault codes and advanced diagnostics, refer to the drive's programming manual.
| Symptom/Fault Code | సాధ్యమైన కారణం | దిద్దుబాటు చర్య |
|---|---|---|
| డ్రైవ్ పవర్ ఆన్ అవ్వదు | ఇన్పుట్ పవర్ లేదు; ఎగిరిన ఫ్యూజ్; తప్పు వైరింగ్ | Check input power supply; Inspect fuses; Verify wiring connections. |
| మోటారు నడవదు | No run command; Incorrect parameter settings; Motor fault | Verify run command signal; Check motor parameters; Inspect motor for damage. |
| ఓవర్ కరెంట్ లోపం | మోటారు ఓవర్లోడ్; షార్ట్ సర్క్యూట్; వేగవంతమైన త్వరణం | Reduce load; Check motor and cables for shorts; Increase acceleration time. |
| ఓవర్వోల్tagఇ తప్పు | అధిక ఇన్పుట్ వాల్యూమ్tage; వేగవంతమైన క్షీణత; పునరుత్పత్తి లోడ్ | ఇన్పుట్ వాల్యూమ్ని తనిఖీ చేయండిtage; Increase deceleration time; Consider a dynamic braking resistor. |
చిత్రం 4: దిగువ view of the PowerFlex 70 VFD, showing the base and mounting points, indicating its robust construction.
స్పెసిఫికేషన్లు
Key technical specifications for the Allen-Bradley PowerFlex 70 VFD, model 20AC015A0AYNANNN:
- మోడల్ సంఖ్య: 20AC015A0AYNANNN
- తయారీదారు: అలెన్-బ్రాడ్లీ
- పవర్ రేటింగ్: 7.5 kW
- ఇన్పుట్ వాల్యూమ్tage: 400V AC
- ఉత్పత్తి కొలతలు: 16 x 16 x 16 అంగుళాలు (సుమారుగా)
- ASIN: B01FKCM8CU
- మొదటి తేదీ అందుబాటులో ఉంది: మే 12, 2016
వారంటీ మరియు మద్దతు
For warranty information, please refer to the documentation provided at the time of purchase or contact your authorized Allen-Bradley distributor. Technical support can be obtained through official Allen-Bradley channels or your product supplier.
For additional resources, including detailed programming manuals and software, visit the official రాక్వెల్ ఆటోమేషన్ webసైట్ (parent company of Allen-Bradley).
