VEVOR Electric Chainsaw Sharpener (Model: Saw Chain Sharpener) - Instruction Manual

1. పరిచయం

This manual provides detailed instructions for the safe operation, maintenance, and troubleshooting of your VEVOR Electric Chainsaw Sharpener. Please read this manual thoroughly before using the sharpener to ensure proper function and to prevent injury or damage.

2. ముఖ్యమైన భద్రతా సమాచారం

అగ్ని, విద్యుత్ షాక్ మరియు వ్యక్తిగత గాయం ప్రమాదాన్ని తగ్గించడానికి ఎల్లప్పుడూ ప్రాథమిక భద్రతా జాగ్రత్తలను అనుసరించండి.

• భద్రతా గ్లాసెస్, చేతి తొడుగులు మరియు వినికిడి రక్షణతో సహా తగిన వ్యక్తిగత రక్షణ పరికరాలను (PPE) ధరించండి.
• పని ప్రాంతం శుభ్రంగా, బాగా వెలుతురుతో, మరియు అడ్డంకులు లేకుండా ఉండేలా చూసుకోండి.
• పిల్లలను మరియు ప్రేక్షకులను ఆపరేటింగ్ ప్రాంతం నుండి దూరంగా ఉంచండి.
• Disconnect the power supply before performing any adjustments, maintenance, or when the sharpener is not in use.
• షార్పెనర్‌ను d లో ఆపరేట్ చేయవద్దుamp లేదా తడి పరిస్థితులు.
• Use only VEVOR-approved accessories and grinding wheels.
• Never force the tool. Allow the sharpener to work at its intended speed.
• Regularly inspect the power cord for damage. Replace immediately if damaged.

3. ప్యాకేజీ విషయాలు

అన్‌ప్యాక్ చేసిన తర్వాత అన్ని వస్తువులు ఉన్నాయని మరియు పాడవకుండా ఉన్నాయని ధృవీకరించండి:

• VEVOR Electric Chainsaw Sharpener Unit
• Grinding Wheels (typically 2 included)
• హెక్స్ రెంచెస్
• డ్రెస్సింగ్ స్టోన్
• Chain Pitch Gauge
• ఇన్స్ట్రక్షన్ మాన్యువల్

Image: VEVOR Electric Chainsaw Sharpener with its various components and accessories laid out, including grinding wheels, wrenches, and a dressing stone.

4. సెటప్

4.1 Mounting the Sharpener

The sharpener should be securely mounted to a workbench or a stable surface using appropriate bolts or clamps. Ensure the mounting surface can support the weight and vibrations during operation.

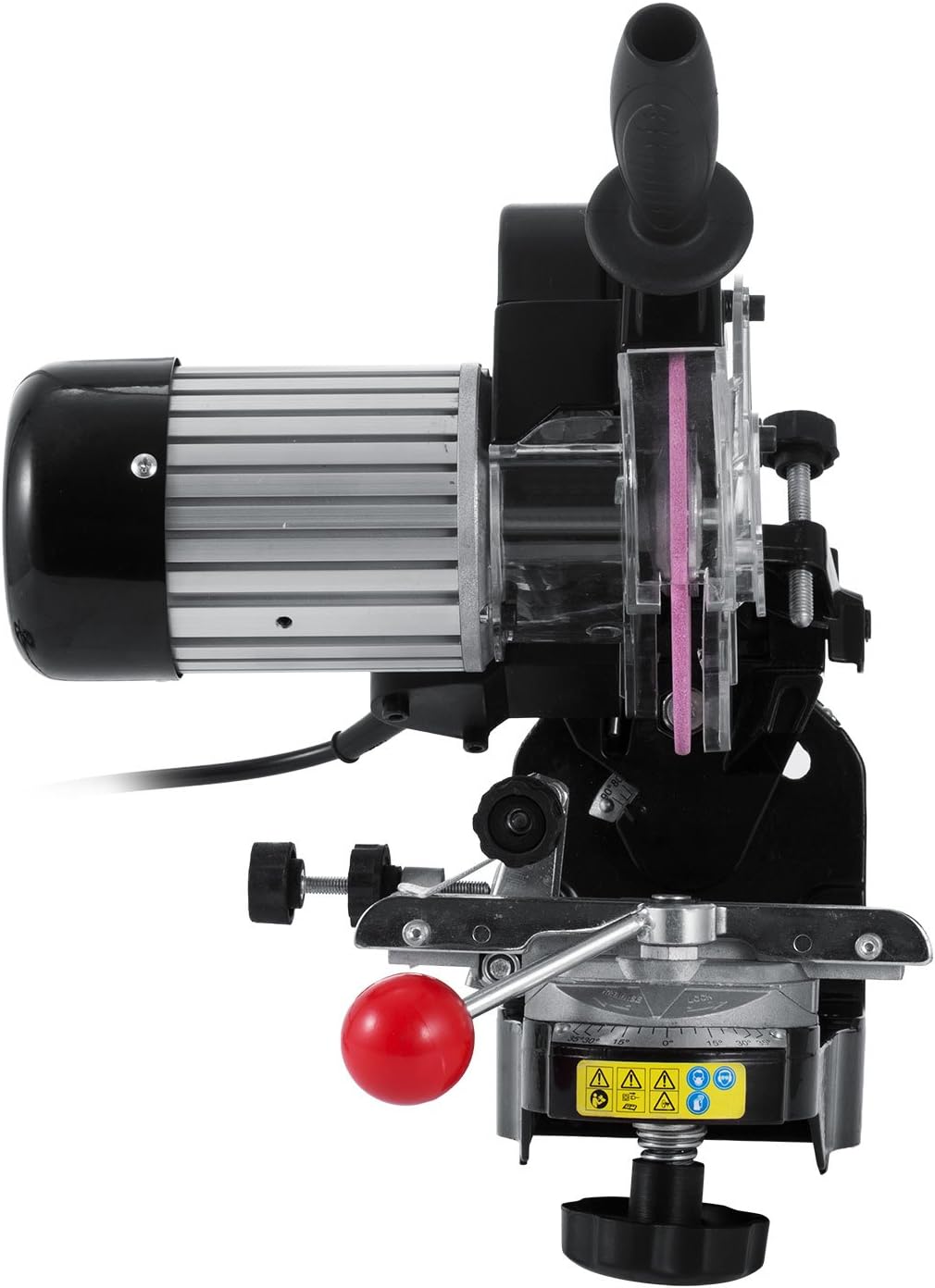

చిత్రం: వైపు view of the VEVOR Electric Chainsaw Sharpener, showing its motor, grinding wheel, and base for mounting.

4.2 గ్రైండింగ్ వీల్ ఇన్‌స్టాలేషన్

1. Ensure the sharpener is unplugged.
2. రక్షణ కవర్ తొలగించండి.
3. Carefully place the grinding wheel onto the spindle.
4. Secure the wheel with the retaining nut, ensuring it is tightened firmly but not overtightened.
5. రక్షిత కవర్ను భర్తీ చేయండి.

చిత్రం: క్లోజప్ view of the pink grinding wheel installed on the sharpener, with the clear protective cover partially visible.

5. ఆపరేటింగ్ సూచనలు

5.1 Chain Preparation

Before sharpening, clean the chainsaw chain thoroughly to remove any dirt, sawdust, or debris. This prevents contamination of the grinding wheel and ensures a precise sharpening.

5.2 Adjusting Angles and Depth

The VEVOR sharpener features multi-angle adjustments for various chain types (1/4", 0.325", 3/8", 0.404" pitch). Refer to your chainsaw chain's specifications for the correct sharpening angles.

• Vise Angle Adjustment: Use the knob at the base of the vise to set the horizontal sharpening angle (typically 25-35 degrees).
• Grinding Head Angle Adjustment: Adjust the angle of the grinding head to match the top plate cutting angle of your chain.
• డెప్త్ స్టాప్: Set the depth stop to control how much material is removed from each tooth. This prevents over-grinding.

చిత్రం: వివరణాత్మక view of the tilting vise mechanism, showing the chain securely held and the angle adjustment markings for precise sharpening.

Image: The VEVOR Chainsaw Sharpener in operation, with sparks visible as the grinding wheel sharpens a chain tooth, demonstrating its various usage capabilities.

5.3 Sharpening Process

1. Place the chain into the vise, ensuring one cutter tooth is positioned correctly under the grinding wheel.
2. Tighten the vise to secure the chain.
3. Turn on the sharpener. The 3000 RPM motor ensures efficient sharpening without burning the chain.
4. Gently lower the grinding wheel onto the cutter tooth. Apply light, consistent pressure.
5. Sharpen all teeth facing one direction first, then release the chain, flip it, and sharpen the teeth facing the opposite direction.
6. Ensure each tooth receives an equal amount of grinding to maintain chain balance.
7. Use the integrated working light for improved visibility in dimly lit areas.

Image: The VEVOR Chainsaw Sharpener highlighting its working light for illumination and the anti-slip handle for secure grip during operation.

6. నిర్వహణ

6.1 శుభ్రపరచడం

After each use, clean the sharpener to remove grinding dust and debris. Use a brush or compressed air. Do not use water or solvents that could damage electrical components.

6.2 Grinding Wheel Dressing

Periodically dress the grinding wheel with the provided dressing stone to maintain its shape and cutting efficiency. A dull or glazed wheel can burn the chain.

6.3 Grinding Wheel Replacement

Replace the grinding wheel when it becomes worn down or damaged. Follow the installation steps in Section 4.2.

7. ట్రబుల్షూటింగ్

8. స్పెసిఫికేషన్లు

• మోడల్: చైన్ షార్పెనర్ చూసింది
• శక్తి: 230W
• మోటారు వేగం: 3000 RPM
• గ్రైండింగ్ వీల్ వ్యాసం: 5.5 inches (approx. 140mm)
• Applicable Chain Pitch: 1/4", 0.325", 3/8", 0.404"
• ఉత్పత్తి కొలతలు: 18 x 13 x 10 అంగుళాలు
• వస్తువు బరువు: 16.87 పౌండ్లు
• మెటీరియల్: High-quality Aluminum

Image: Diagram showing the dimensions of the VEVOR Electric Chainsaw Sharpener, indicating its height and width.

9. వారంటీ మరియు మద్దతు

వారంటీ సమాచారం లేదా సాంకేతిక మద్దతు కోసం, దయచేసి మీ కొనుగోలు డాక్యుమెంటేషన్‌తో అందించబడిన సంప్రదింపు వివరాలను చూడండి లేదా అధికారిక VEVOR ని సందర్శించండి. webసైట్. కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదుని ఉంచండి.
