అలెన్-బ్రాడ్లీ 140M-F8E-C45 సర్క్యూట్ బ్రేకర్ యూజర్ మాన్యువల్

1. పరిచయం

ఈ మాన్యువల్ అలెన్-బ్రాడ్లీ 140M-F8E-C45 సర్క్యూట్ బ్రేకర్ యొక్క సురక్షితమైన మరియు ప్రభావవంతమైన ఉపయోగం కోసం అవసరమైన సమాచారాన్ని అందిస్తుంది. ఇది విద్యుత్ పరికరాల సంస్థాపన, ఆపరేషన్ మరియు నిర్వహణకు బాధ్యత వహించే అర్హత కలిగిన సిబ్బంది కోసం రూపొందించబడింది. దయచేసి సంస్థాపన లేదా ఆపరేషన్ ముందు ఈ మాన్యువల్‌ను పూర్తిగా చదవండి.

2. భద్రతా సమాచారం

హెచ్చరిక: విద్యుత్ షాక్ లేదా అగ్ని ప్రమాదం

• అన్ని విద్యుత్ పనులను వర్తించే అన్ని జాతీయ మరియు స్థానిక విద్యుత్ సంకేతాలు మరియు నిబంధనలకు అనుగుణంగా అర్హత కలిగిన మరియు అధికారం కలిగిన సిబ్బంది నిర్వహించాలి.
• ఈ పరికరాన్ని ఇన్‌స్టాల్ చేయడానికి, సర్వీసింగ్ చేయడానికి లేదా తీసివేయడానికి ముందు ఎల్లప్పుడూ పవర్‌ను డిస్‌కనెక్ట్ చేయండి. అలా చేయడంలో విఫలమైతే తీవ్రమైన గాయం లేదా మరణం సంభవించవచ్చు.
• సర్క్యూట్ బ్రేకర్ దెబ్బతిన్నట్లు కనిపిస్తే దాన్ని ఆపరేట్ చేయవద్దు.
• సరైన గ్రౌండింగ్ మరియు వైరింగ్ కనెక్షన్లను నిర్ధారించుకోండి.
• ఓవర్‌లోడ్ లేదా తప్పు ప్రస్తుత అంతరాయం సంభవించినట్లయితే, అంతరాయం యొక్క కారణాన్ని గుర్తించడానికి సర్క్యూట్‌లను తనిఖీ చేయాలి. లోపం ఉన్నట్లయితే, అగ్ని ప్రమాదం లేదా విద్యుత్ షాక్ ప్రమాదాన్ని తగ్గించడానికి కంట్రోలర్ దెబ్బతిన్నట్లయితే దాన్ని పరిశీలించి భర్తీ చేయాలి.
• ఓవర్-కరెంట్, షార్ట్-సర్క్యూట్ మరియు గ్రౌండ్-ఫాల్ట్ రక్షణను నిర్వహించడానికి, అగ్ని ప్రమాదం లేదా విద్యుత్ షాక్ ప్రమాదాన్ని తగ్గించడానికి ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ రక్షణ ఎంపిక కోసం తయారీదారు సూచనలను పాటించాలి.

3. ఉత్పత్తి ముగిసిందిview

అలెన్-బ్రాడ్లీ 140M-F8E-C45 అనేది పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడిన ఒక దృఢమైన సర్క్యూట్ బ్రేకర్, ఇది ఓవర్‌కరెంట్‌లు మరియు షార్ట్ సర్క్యూట్‌ల నుండి అవసరమైన రక్షణను అందిస్తుంది. ఈ మోడల్ 45తో కూడిన ప్రామాణిక రకం సర్క్యూట్ బ్రేకర్. Amp ప్రస్తుత రేటింగ్ మరియు ఒకే పోల్ కాన్ఫిగరేషన్.

చిత్రం 3.1: కోణీయ view అలెన్-బ్రాడ్లీ 140M-F8E-C45 సర్క్యూట్ బ్రేకర్, దాని కాంపాక్ట్ డిజైన్ మరియు టెర్మినల్ కనెక్షన్‌లను చూపిస్తుంది.

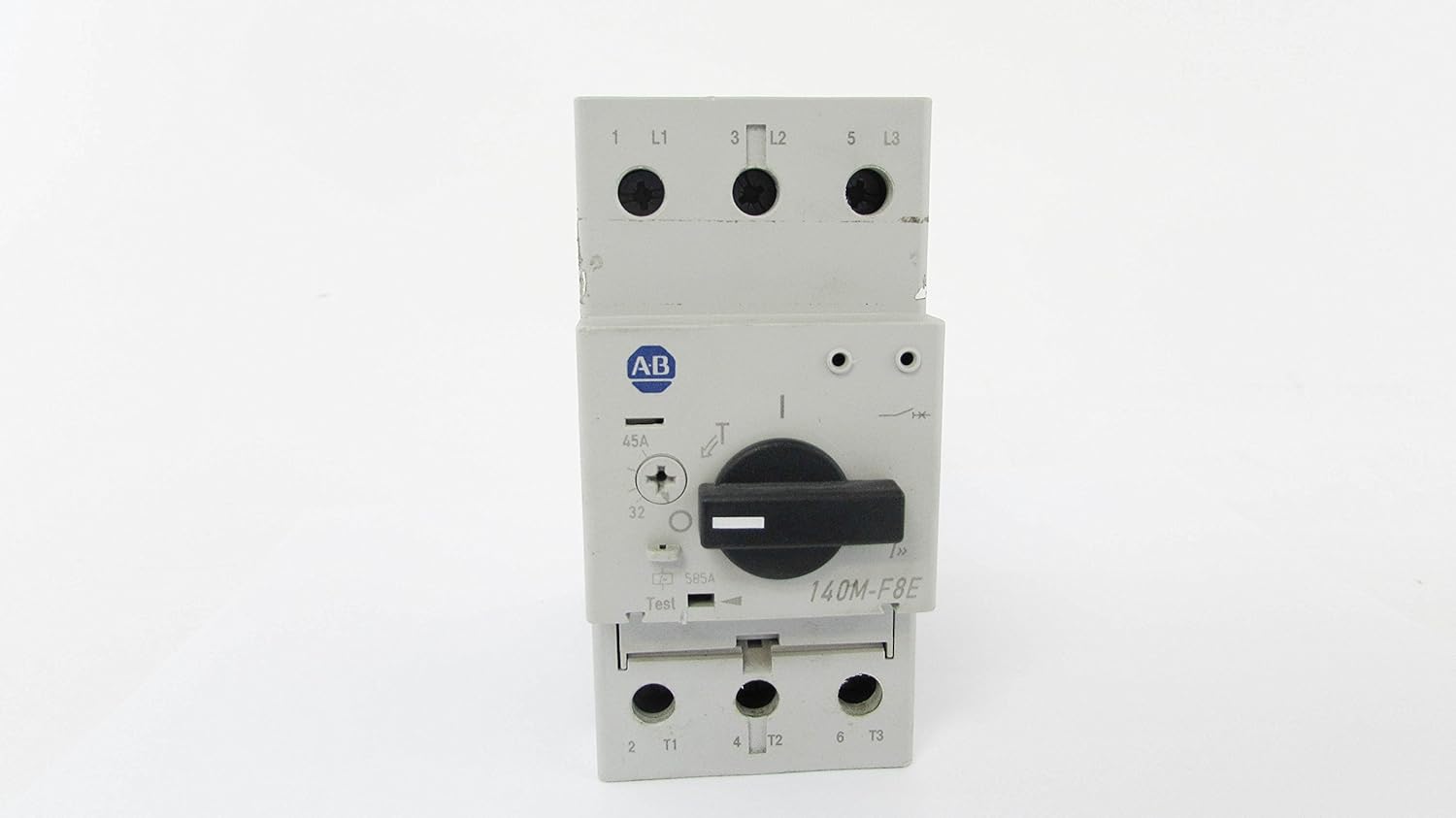

మూర్తి 3.2: ముందు view సర్క్యూట్ బ్రేకర్ యొక్క, ప్రధాన స్విచ్ మరియు రేటింగ్ లేబుల్‌లను హైలైట్ చేస్తుంది.

మూర్తి 3.3: వివరంగా view ఉత్పత్తి లేబుల్ యొక్క చిత్రం, మోడల్ నంబర్, ప్రస్తుత రేటింగ్‌లు మరియు సమ్మతి ప్రమాణాలను ప్రదర్శిస్తుంది.

చిత్రం 3.4: లోప పరిస్థితులు మరియు రక్షణ అవసరాలకు సంబంధించిన క్లిష్టమైన హెచ్చరిక లేబుళ్ల క్లోజప్.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

140M-F8E-C45 సర్క్యూట్ బ్రేకర్ యొక్క సంస్థాపన అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా మాత్రమే నిర్వహించబడాలి. స్థానిక మరియు జాతీయ విద్యుత్ కోడ్‌లకు (ఉదా. NEC, IEC) కట్టుబడి ఉండటం తప్పనిసరి.

4.1 ప్రీ-ఇన్‌స్టాలేషన్ తనిఖీలు

• సర్క్యూట్ బ్రేకర్ యొక్క స్పెసిఫికేషన్లు (వాల్యూమ్) కు అనుగుణంగా ఉన్నాయో లేదో ధృవీకరించండి.tage, ప్రస్తుత రేటింగ్) విద్యుత్ వ్యవస్థ యొక్క అవసరాలకు సరిపోతాయి.
• భౌతికంగా దెబ్బతిన్న సంకేతాల కోసం సర్క్యూట్ బ్రేకర్‌ను తనిఖీ చేయండి. దెబ్బతిన్న యూనిట్లను ఇన్‌స్టాల్ చేయవద్దు.
• అవసరమైన అన్ని ఉపకరణాలు మరియు వ్యక్తిగత రక్షణ పరికరాలు (PPE) అందుబాటులో ఉన్నాయని నిర్ధారించుకోండి.

4.2 మౌంటు

సర్క్యూట్ బ్రేకర్ సాధారణంగా తగిన ఎన్‌క్లోజర్‌లోని DIN రైలుపై అమర్చబడుతుంది. కదలిక లేదా కంపనాన్ని నివారించడానికి సురక్షితమైన మౌంటును నిర్ధారించుకోండి.

4.3 వైరింగ్

• ఇన్‌కమింగ్ విద్యుత్ సరఫరాను నియమించబడిన ఇన్‌పుట్ టెర్మినల్‌లకు కనెక్ట్ చేయండి (వర్తిస్తే L1, L2, L3).
• లోడ్‌ను నియమించబడిన అవుట్‌పుట్ టెర్మినల్‌లకు కనెక్ట్ చేయండి (వర్తిస్తే T1, T2, T3).
• వదులుగా ఉండే కనెక్షన్లు మరియు వేడెక్కకుండా నిరోధించడానికి అన్ని టెర్మినల్ స్క్రూలు తయారీదారు పేర్కొన్న టార్క్ సెట్టింగ్‌లకు బిగించబడ్డాయని నిర్ధారించుకోండి.
• వేడెక్కకుండా నిరోధించడానికి ప్రస్తుత రేటింగ్‌కు తగిన వైర్ గేజ్‌లను ఉపయోగించండి.

5. ఆపరేటింగ్ సూచనలు

అలెన్-బ్రాడ్లీ 140M-F8E-C45 సర్క్యూట్ బ్రేకర్ సరళమైన ఆపరేషన్ కోసం రూపొందించబడింది.

5.1 సర్క్యూట్‌ను ఆన్ చేయడం

సర్క్యూట్‌ను శక్తివంతం చేయడానికి, ఆపరేటింగ్ హ్యాండిల్‌ను 'ఆన్' స్థానానికి తిప్పండి. హ్యాండిల్ దృఢంగా స్థానంలో క్లిక్ చేయాలి.

5.2 సర్క్యూట్‌ను ఆపివేయడం

సర్క్యూట్‌ను డి-ఎనర్జైజ్ చేయడానికి, ఆపరేటింగ్ హ్యాండిల్‌ను 'ఆఫ్' స్థానానికి తిప్పండి.

5.3 ట్రిప్ ఇండికేషన్ మరియు రీసెట్

ఓవర్‌లోడ్ లేదా షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, సర్క్యూట్‌ను రక్షించడానికి బ్రేకర్ స్వయంచాలకంగా ట్రిప్ అవుతుంది. ఆపరేటింగ్ హ్యాండిల్ ఇంటర్మీడియట్ 'ట్రిప్డ్' స్థానానికి మారుతుంది. ట్రిప్ తర్వాత బ్రేకర్‌ను రీసెట్ చేయడానికి:

1. ముందుగా, హ్యాండిల్‌ను పూర్తిగా 'ఆఫ్' స్థానానికి తరలించండి.
2. ట్రిప్ కు గల కారణాన్ని పరిశోధించి పరిష్కరించండి (ఉదా. ఓవర్ లోడ్ తొలగించడం, షార్ట్ సర్క్యూట్ సరిచేయడం).
3. లోపం తొలగిపోయిన తర్వాత, శక్తిని పునరుద్ధరించడానికి హ్యాండిల్‌ను 'ఆన్' స్థానానికి తరలించండి.

హెచ్చరిక: అంతర్లీన లోపాన్ని గుర్తించి సరిచేయకుండా ట్రిప్పింగ్ బ్రేకర్‌ను పదే పదే రీసెట్ చేయవద్దు. ఇది పరికరాలు దెబ్బతినడానికి లేదా మంటలకు దారితీయవచ్చు.

6. నిర్వహణ

క్రమం తప్పకుండా నిర్వహణ చేయడం వల్ల మీ సర్క్యూట్ బ్రేకర్ దీర్ఘకాలం మరియు నమ్మదగిన ఆపరేషన్‌ను నిర్ధారించవచ్చు. ఏదైనా నిర్వహణ చేసే ముందు ఎల్లప్పుడూ పవర్‌ను డిస్‌కనెక్ట్ చేయండి.

• దృశ్య తనిఖీ: భౌతిక నష్టం, రంగు మారడం లేదా వదులుగా ఉన్న కనెక్షన్ల సంకేతాల కోసం సర్క్యూట్ బ్రేకర్‌ను కాలానుగుణంగా తనిఖీ చేయండి. దుమ్ము లేదా శిధిలాలు పేరుకుపోయాయో లేదో తనిఖీ చేయండి.
• శుభ్రపరచడం: సర్క్యూట్ బ్రేకర్ యొక్క బాహ్య భాగాన్ని సున్నితంగా శుభ్రం చేయడానికి పొడి, మెత్తటి బట్టను ఉపయోగించండి. ద్రావకాలు లేదా రాపిడి క్లీనర్లను ఉపయోగించవద్దు.
• టెర్మినల్ బిగుతు: అన్ని టెర్మినల్ కనెక్షన్ల బిగుతును కాలానుగుణంగా తనిఖీ చేయండి. వదులుగా ఉండే కనెక్షన్లు వేడెక్కడం మరియు సంభావ్య వైఫల్యానికి కారణమవుతాయి.
• ఫంక్షనల్ టెస్ట్: పరీక్ష బటన్ అమర్చబడి ఉంటే, ట్రిప్ మెకానిజం సరిగ్గా పనిచేస్తుందని నిర్ధారించుకోవడానికి కాలానుగుణంగా దాన్ని నొక్కండి. ఇది అర్హత కలిగిన సిబ్బంది మాత్రమే చేయాలి.

7. ట్రబుల్షూటింగ్

ఈ విభాగం సర్క్యూట్ బ్రేకర్‌తో మీరు ఎదుర్కొనే సాధారణ సమస్యలను పరిష్కరిస్తుంది.

7.1 తరచుగా బ్రేకర్ ట్రిప్పులు

• కారణం: సర్క్యూట్ పై ఓవర్లోడ్.
• పరిష్కారం: కొన్ని పరికరాలను అన్‌ప్లగ్ చేయడం లేదా ఆపివేయడం ద్వారా సర్క్యూట్‌పై భారాన్ని తగ్గించండి.
• కారణం: వైరింగ్ లేదా కనెక్ట్ చేయబడిన పరికరంలో షార్ట్ సర్క్యూట్.
• పరిష్కారం: సర్క్యూట్ నుండి అన్ని పరికరాలను డిస్‌కనెక్ట్ చేసి, బ్రేకర్‌ను రీసెట్ చేయడానికి ప్రయత్నించండి. అది ఇంకా ట్రిప్ అయితే, వైరింగ్ లోపం ఉండవచ్చు. అర్హత కలిగిన ఎలక్ట్రీషియన్‌ను సంప్రదించండి.
• కారణం: తప్పు ఉపకరణం లేదా పరికరాలు.
• పరిష్కారం: లోపభూయిష్ట ఉపకరణాన్ని గుర్తించడానికి పరికరాలను ఒక్కొక్కటిగా అన్‌ప్లగ్ చేయండి.
• కారణం: దెబ్బతిన్న సర్క్యూట్ బ్రేకర్.
• పరిష్కారం: ఎటువంటి స్పష్టమైన లోపం లేకుండా బ్రేకర్ ట్రిప్ అయితే, అది లోపభూయిష్టంగా ఉండవచ్చు మరియు అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా భర్తీ చేయాల్సి ఉంటుంది.

7.2 బ్రేకర్ రీసెట్ చేయబడలేదు

• కారణం: నిరంతర లోపం (ఓవర్‌లోడ్ లేదా షార్ట్ సర్క్యూట్) ఇప్పటికీ ఉంది.
• పరిష్కారం: రీసెట్ చేయడానికి ప్రయత్నించే ముందు హ్యాండిల్ పూర్తిగా 'ఆఫ్' స్థానానికి తరలించబడిందని నిర్ధారించుకోండి. పూర్తిగా పరిశోధించి లోపాన్ని తొలగించండి.
• కారణం: బ్రేకర్ కు అంతర్గత నష్టం.
• పరిష్కారం: ఎటువంటి లోపం కనుగొనబడకపోతే మరియు బ్రేకర్ ఇప్పటికీ రీసెట్ కాకపోతే, అది దెబ్బతినవచ్చు మరియు దానిని మార్చాల్సి ఉంటుంది.

8. స్పెసిఫికేషన్లు

9. వారంటీ మరియు మద్దతు

మీ Allen-Bradley 140M-F8E-C45 సర్క్యూట్ బ్రేకర్ గురించి నిర్దిష్ట వారంటీ సమాచారం కోసం, దయచేసి కొనుగోలు సమయంలో అందించిన డాక్యుమెంటేషన్‌ను చూడండి లేదా అధీకృత Allen-Bradley పంపిణీదారుని లేదా విక్రేతను నేరుగా సంప్రదించండి. వారంటీ నిబంధనలు సాధారణంగా నిర్దిష్ట కాలానికి తయారీ లోపాలను కవర్ చేస్తాయి.

సాంకేతిక మద్దతు, ఇన్‌స్టాలేషన్ సహాయం కోసం లేదా సమస్యలను నివేదించడానికి, దయచేసి మీ అధీకృత అలెన్-బ్రాడ్లీ ప్రతినిధిని లేదా ఉత్పత్తిని కొనుగోలు చేసిన సరఫరాదారుని సంప్రదించండి. మద్దతు కోరుతున్నప్పుడు ఎల్లప్పుడూ మోడల్ నంబర్ (140M-F8E-C45) మరియు ఏవైనా సంబంధిత సీరియల్ నంబర్‌లను అందించండి.
