1. పరిచయం
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your HERON EWH 220 Gasoline Welding Generator. Please read this manual thoroughly before operating the unit to ensure proper use and to prevent injury or damage.
The HERON EWH 220 is a high-quality multi-purpose power generator with an integrated welding unit. It is designed for use in construction and assembly work, or any situation where access to a stable electrical grid is unavailable. It functions as a power source for tools and appliances up to 5.5 kW and as a powerful 220A DC welding aggregate for demanding tasks. The unit is equipped with handles and wheels for enhanced portability and ease of handling in various terrains.
2. ముఖ్యమైన భద్రతా సూచనలు
WARNING: Failure to follow these safety instructions can result in serious injury, death, or property damage.
- Always operate the generator in a well-ventilated area to prevent carbon monoxide poisoning. Never operate indoors.
- ఆపరేషన్ సమయంలో పిల్లలు మరియు పెంపుడు జంతువులను జనరేటర్ నుండి దూరంగా ఉంచండి.
- Ensure the generator is placed on a level, stable surface.
- Do not refuel the generator while it is running or hot. Allow it to cool down before adding fuel.
- Use only the recommended fuel type (gasoline) and engine oil.
- Always wear appropriate personal protective equipment (PPE) when welding, including a welding helmet, gloves, and protective clothing.
- Ensure proper grounding for both generator and welding operations.
- Do not operate the generator in wet conditions or expose it to rain.
- The generator and welding functions cannot be used simultaneously. Select one mode of operation at a time.
- Regularly inspect the unit for any damage or wear before each use.
3. భాగాలు ఓవర్view
Familiarize yourself with the main components of your HERON EWH 220 generator.
మూర్తి 3.1: ముందు view of the HERON EWH 220 Gasoline Welding Generator, showing the main body, wheels, and handles.
మూర్తి 3.2: క్లోజ్-అప్ view of the control panel, featuring the engine switch, AC 220V outlets, AC circuit breaker, current control for welding, and DC 12V output terminals.

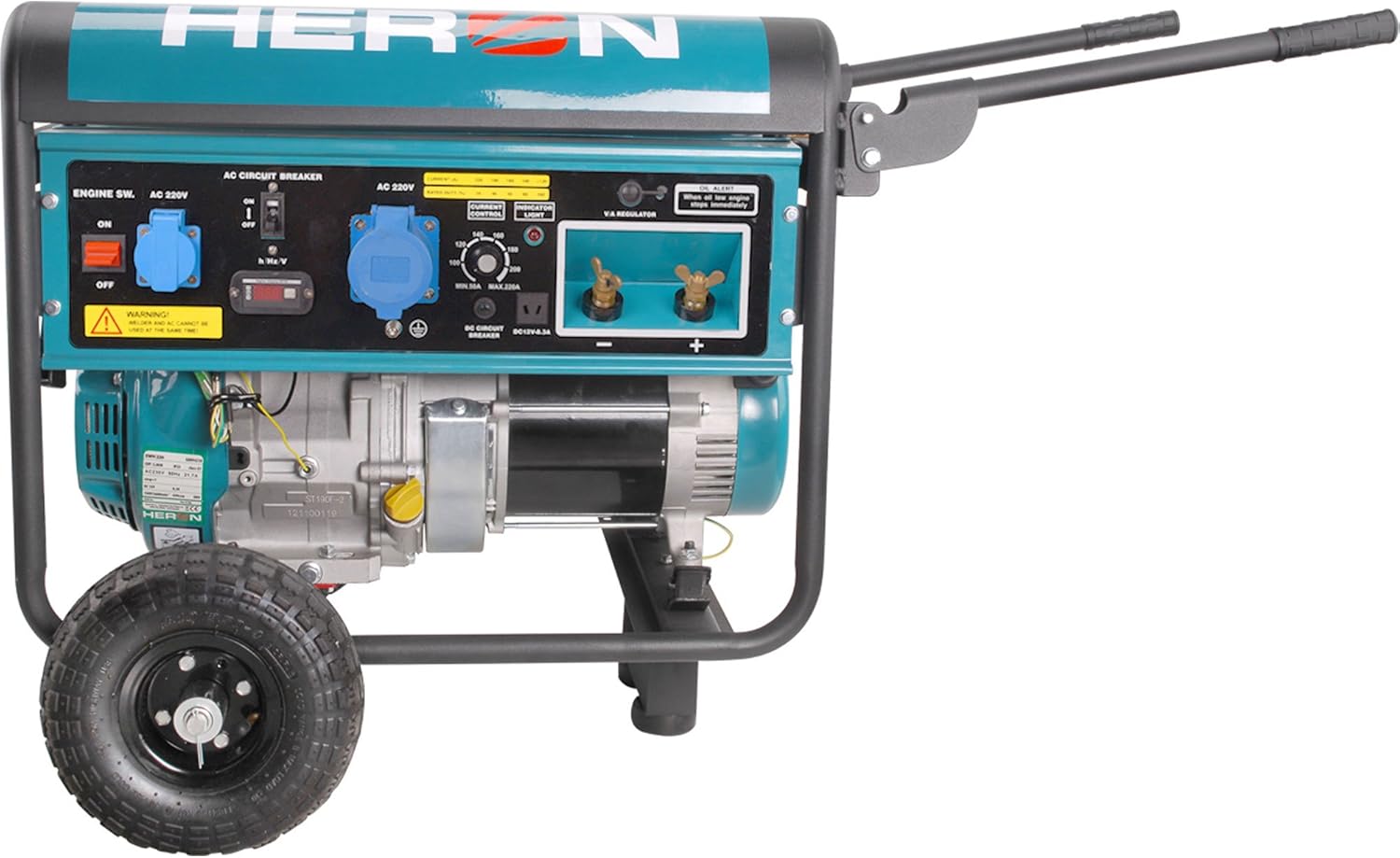

మూర్తి 3.3: వైపు view of the generator, highlighting the control panel and the robust frame with wheels for portability.
మూర్తి 3.4: ఎదురుగా view of the generator, showing the engine and exhaust components.
మూర్తి 3.5: వెనుక view of the generator, illustrating the sturdy frame and wheel assembly.
4. సెటప్ మరియు తయారీ
4.1 అన్ప్యాకింగ్ మరియు అసెంబ్లీ
Carefully remove the generator from its packaging. Attach the wheels and handles if they are not pre-assembled, following the instructions in the separate assembly guide (if provided). Ensure all bolts and nuts are securely tightened.
4.2 ఇంజిన్ ఆయిల్ కలుపుతోంది
- జెనరేటర్ను సమతల ఉపరితలంపై ఉంచండి.
- ఆయిల్ ఫిల్ క్యాప్/డిప్ స్టిక్ ను గుర్తించండి.
- సిఫార్సు చేయబడిన ఇంజిన్ ఆయిల్ (రకం మరియు సామర్థ్యం కోసం స్పెసిఫికేషన్లను చూడండి) డిప్స్టిక్పై ఎగువ మార్కును చేరే వరకు జోడించండి. ఓవర్ఫిల్ చేయవద్దు.
- ఆయిల్ ఫిల్ క్యాప్ను సురక్షితంగా భర్తీ చేయండి.
4.3 ఇంధనాన్ని కలుపుతోంది
- ఇంజిన్ ఆఫ్ చేసి చల్లబరిచినట్లు నిర్ధారించుకోండి.
- ఇంధన ట్యాంక్ టోపీని తెరవండి.
- Carefully pour fresh, unleaded gasoline into the fuel tank. Do not overfill; leave space for fuel expansion.
- ఇంధన ట్యాంక్ మూతను సురక్షితంగా మూసివేయండి.
- చిందిన ఇంధనాన్ని వెంటనే తుడిచివేయండి.
CAUTION: Gasoline is highly flammable. Handle with extreme care. Do not smoke or use open flames near the generator.
5. ఆపరేటింగ్ సూచనలు
IMPORTANT: The generator and welding functions cannot be used simultaneously. Ensure the engine switch is in the OFF position before switching between modes.
5.1 ఇంజిన్ను ప్రారంభించడం
- Ensure the generator is on a level surface and away from flammable materials.
- ఇంధన వాల్వ్ను "ఆన్" స్థానానికి తిప్పండి.
- చౌక్ లివర్ను "చోక్" స్థానానికి తరలించండి (కోల్డ్ స్టార్ట్ల కోసం).
- ఇంజిన్ స్విచ్ను "ఆన్" స్థానానికి మార్చండి.
- ఇంజిన్ ప్రారంభమయ్యే వరకు రీకోయిల్ స్టార్టర్ హ్యాండిల్ను గట్టిగా మరియు సజావుగా లాగండి.
- ఇంజిన్ ప్రారంభమైన తర్వాత, చౌక్ లివర్ను క్రమంగా "RUN" స్థానానికి తరలించండి.
- Allow the engine to warm up for a few minutes before applying a load.
5.2 Using as a Power Generator (AC Output)
- Ensure the engine is running stably.
- Connect your electrical appliances to the AC 220V outlet.
- Do not exceed the maximum rated output of 5.5 kW.
- The AVR (Automatic Voltage Regulation) system will help protect your connected devices from voltagఇ హెచ్చుతగ్గులు.
5.3 Using as a Welding Unit (DC Output)
- ఇంజిన్ నడుస్తున్నట్లు నిర్ధారించుకోండి.
- Connect the welding cables to the DC output terminals (+ and -).
- Select the desired welding current using the "CURRENT CONTROL" knob on the control panel.
- Wear all necessary PPE (welding helmet, gloves, protective clothing).
- The unit supports welding with standard electrodes up to 5mm thickness.
- The DC welding unit with precise rectification provides weld quality comparable to inverter welders.
5.4 ఇంజిన్ను ఆపడం
- Disconnect all electrical loads and welding cables.
- ఇంజిన్ స్విచ్ను "ఆఫ్" స్థానానికి మార్చండి.
- ఇంధన వాల్వ్ను "ఆఫ్" స్థానానికి తిప్పండి.
6. నిర్వహణ
Regular maintenance is crucial for the longevity and safe operation of your generator.
- ఇంజిన్ ఆయిల్: ప్రతి వినియోగానికి ముందు ఆయిల్ లెవెల్ తనిఖీ చేయండి. మొదటి 20 గంటల ఆపరేషన్ తర్వాత, తర్వాత ప్రతి 50-100 గంటలకు లేదా ఏటా ఆయిల్ మార్చండి.
- ఎయిర్ ఫిల్టర్: Clean or replace the air filter every 50 hours or more frequently in dusty conditions.
- స్పార్క్ ప్లగ్: Inspect and clean the spark plug every 100 hours. Replace if worn.
- ఇంధన ఫిల్టర్: Inspect and clean the fuel filter periodically.
- సాధారణ శుభ్రపరచడం: Keep the generator clean and free of debris. Ensure cooling fins are clear.
- నిల్వ: దీర్ఘకాలిక నిల్వ కోసం, ఇంధన ట్యాంక్ మరియు కార్బ్యురేటర్ నుండి నీటిని తీసివేయండి లేదా ఇంధన స్టెబిలైజర్ను ఉపయోగించండి. పొడిగా, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో నిల్వ చేయండి.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ఇంజన్ స్టార్ట్ అవ్వదు | No fuel; Low oil level; Choke incorrect; Engine switch OFF; Spark plug issue | Add fuel; Add oil; Adjust choke; Turn engine switch ON; Inspect/replace spark plug |
| No power output (AC) | Circuit breaker tripped; Overload; Loose connections | Reset circuit breaker; Reduce load; Check connections |
| పేద వెల్డింగ్ పనితీరు | Incorrect current setting; Poor electrode contact; Improper grounding | Adjust current; Ensure good contact; Check grounding |
| ఇంజిన్ వేగంగా పనిచేయడం లేదు | పాత ఇంధనం; మూసుకుపోయిన ఎయిర్ ఫిల్టర్; మురికి స్పార్క్ ప్లగ్ | Drain and replace fuel; Clean/replace air filter; Clean/replace spark plug |
8. సాంకేతిక లక్షణాలు
- మోడల్: HERON EWH 220
- తయారీదారు: మదల్ బాల్ గా
- ఉత్పత్తి ఐడెంటిఫైయర్: 8896310
- కొలతలు (L x W x H): 105.59 x 113.28 x 161.29 సెం.మీ
- అవుట్పుట్ వాల్యూమ్tagఇ (AC): 230 వోల్ట్లు
- Generator Power Output: 5.5 kW
- Welding Current (DC): 220 Ampఈరెస్
- ఇంజిన్ రకం: 4-stroke, Gasoline
- ఇంధన రకం: అన్లీడ్ గాసోలిన్
- ప్రత్యేక లక్షణాలు: AVR వాల్యూమ్tage Regulation, Portable (with wheels)
- పవర్ అవుట్లెట్లు: 1 x ఎసి 230 వి
- Welding Electrode Compatibility: Up to 5mm thickness
9. వారంటీ మరియు మద్దతు
For warranty information, please refer to the separate warranty card included with your product or contact your authorized HERON dealer. For technical support or service inquiries, please contact the manufacturer or your point of purchase.
తయారీదారు: మదల్ బాల్ గా
Please have your model number (EWH 220) and product identifier (8896310) ready when contacting support.
