1. పరిచయం
This manual provides detailed instructions for the installation, operation, and maintenance of the Geberit Float Valve Type 230. Please read this manual thoroughly before proceeding with installation or use to ensure proper function and longevity of the product. Retain this manual for future reference.
2. ఉత్పత్తి ముగిసిందిview
The Geberit Float Valve Type 230 is a high-quality component designed for precise water level control in various plumbing applications. It features robust construction and adherence to CE standards, ensuring reliability and safety.
ముఖ్య లక్షణాలు:
- Geberit Type 240 Flush Mechanism: Equipped with a two-button flush for precise control of water usage.
- Heavy Duty Connectors: Compression input and output connections ensure a reliable seal and extended service life.
- అధిక నాణ్యత గల పదార్థాలు: The brass and bronze body materials guarantee corrosion resistance and exceptional durability.
- బాల్ వాల్వ్: Globe-type ball valve provides precise regulation of water flow.
- CE వర్తింపు: This product complies with CE standards, ensuring safety and quality.

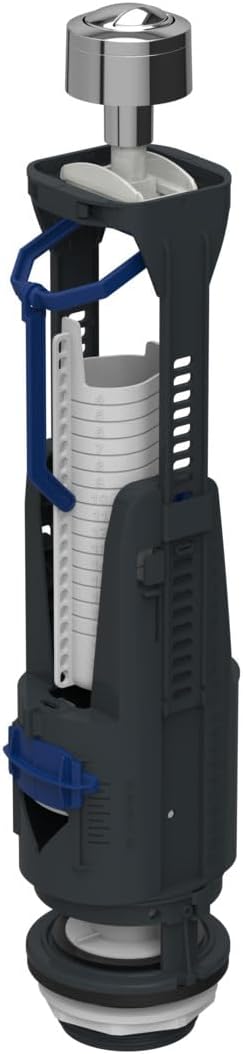

మూర్తి 1: ముందు view of the Geberit Float Valve Type 230. This image shows the overall structure of the valve, including the flush mechanism at the top and the main body.
3. సెటప్ మరియు ఇన్స్టాలేషన్
Proper installation is crucial for the optimal performance of your Geberit Float Valve. If you are unsure about any step, consult a qualified plumber.
3.1 భద్రతా జాగ్రత్తలు
- Always turn off the main water supply before beginning installation.
- చేతి తొడుగులు మరియు కంటి రక్షణ వంటి తగిన వ్యక్తిగత రక్షణ పరికరాలు (PPE) ధరించండి.
- లీక్లను నివారించడానికి అన్ని కనెక్షన్లు సురక్షితంగా ఉన్నాయని నిర్ధారించుకోండి.
3.2 సంస్థాపనా దశలు
- ట్యాంక్ సిద్ధం చేయండి: Drain the toilet tank completely and remove the old flush mechanism if applicable.
- Position the Valve: Insert the Geberit Float Valve Type 230 into the designated opening at the bottom of the tank. Ensure it is seated correctly.
- వాల్వ్ను భద్రపరచండి: Use the provided securing nut to fasten the valve firmly to the tank. Do not overtighten.
- నీటి సరఫరాను కనెక్ట్ చేయండి: Attach the water supply line to the inlet connection of the float valve. Ensure a tight, leak-free seal using appropriate plumbing tape or sealant if necessary. The inlet connection type is Socket Weld.
- నీటి మట్టాన్ని సర్దుబాటు చేయండి: The float mechanism allows for adjustment of the water level. Follow the specific instructions for your toilet tank to set the desired water fill level.
- లీక్ల కోసం పరీక్ష: Slowly turn on the main water supply and check all connections for any signs of leakage. Allow the tank to fill and observe the valve's operation.
మూర్తి 2: వైపు view of the Geberit Float Valve Type 230. This image highlights the internal components and the float mechanism responsible for water level sensing.
4. ఆపరేటింగ్ సూచనలు
The Geberit Float Valve Type 230 operates automatically to maintain the water level in your toilet tank. The integrated Type 240 flush mechanism provides efficient flushing options.
4.1 నీటి స్థాయి నియంత్రణ
The float valve is designed to automatically shut off the water supply once the preset water level in the tank is reached. When the tank is flushed, the water level drops, and the valve opens to refill the tank until the desired level is restored.
4.2 Flush Mechanism (Type 240)
The two-button flush mechanism allows for water-saving operation:
- Small Flush Button: Activates a reduced volume flush for liquid waste, conserving water.
- Large Flush Button: Activates a full volume flush for solid waste, ensuring effective clearing.

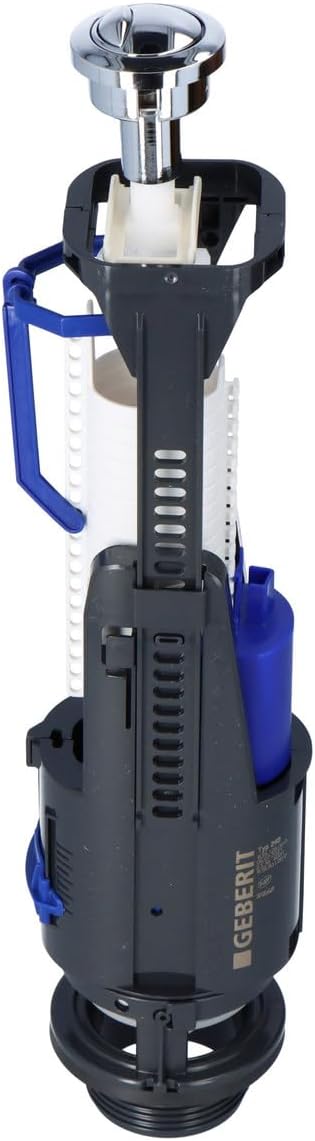

చిత్రం 3: కోణీయ view of the Geberit Float Valve Type 230, illustrating the flush mechanism and internal structure. This perspective shows the Geberit branding and model information on the side.
5. నిర్వహణ
Regular maintenance helps ensure the long-term performance and efficiency of your float valve.
5.1 శుభ్రపరచడం
- Periodically inspect the valve for mineral buildup or debris, especially in areas with hard water.
- To clean, turn off the water supply, drain the tank, and gently wipe down accessible components with a soft cloth and mild cleaner. Avoid abrasive chemicals.
5.2 తనిఖీ
- Check for any signs of wear or damage to the seals and connections.
- Ensure the float mechanism moves freely without obstruction.
చిత్రం 4: మరొక కోణీయ view of the Geberit Float Valve Type 230, providing a different perspective of its components and construction. This view దృఢమైన డిజైన్ను నొక్కి చెబుతుంది.
6. ట్రబుల్షూటింగ్
సాధారణ సమస్యలు మరియు వాటి సంభావ్య పరిష్కారాల కోసం క్రింది పట్టికను చూడండి.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ట్యాంక్ నిండడం లేదు | Water supply off; obstructed inlet; faulty float mechanism. | Check water supply; clear any obstructions; inspect float for free movement. |
| Tank continuously running | Float level too high; faulty fill valve; debris in valve. | Adjust float level; clean valve components; replace valve if necessary. |
| Slow tank fill | Low water pressure; partially closed stopcock; clogged inlet. | Check water pressure; ensure stopcock is fully open; clean inlet screen. |
| కనెక్షన్ల నుండి లీక్లు | Loose connections; worn seals; incorrect installation. | Tighten connections; replace seals; re-install carefully. |
7. స్పెసిఫికేషన్లు
Detailed technical specifications for the Geberit Float Valve Type 230.
- మోడల్ సంఖ్య: 136.907.21.2
- మెటీరియల్: Metal (Brass/Bronze body)
- బాహ్య ముగింపు: పెయింట్ చేయబడింది
- ఇన్లెట్ కనెక్షన్ రకం: సాకెట్ వెల్డ్
- అవుట్లెట్ కనెక్షన్ రకం: NPT
- పోర్టుల సంఖ్య: 1
- వర్తింపు: CE
- తయారీదారు: గెబెరిట్
8. వారంటీ మరియు మద్దతు
For warranty information or technical support, please contact Geberit customer service or refer to the official Geberit webసైట్. కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదుని ఉంచండి.
Geberit Official Webసైట్: www.geberit.com
