1. పరిచయం
The Mi-Heat E51 digital room thermostat is designed for precise temperature control of electric and water-based underfloor heating systems. It features a backlit display, a 7-day weekly programming function, and frost protection. The thermostat utilizes both an internal room sensor and an external floor sensor to maintain your desired temperature, ensuring comfort and energy efficiency.
ముఖ్య లక్షణాలు:
- బ్యాక్లిట్ ఎల్సిడి డిస్ప్లే
- Weekly Programmable (5/2, 6/1, or 7-day modes)
- Integrated Room Sensor and External Floor Sensor
- Display Calibration/Offset Function
- ఫ్రాస్ట్ ప్రొటెక్షన్ ఫంక్షన్
- Key Lock / Child Lock
2. భద్రతా సమాచారం
- స్థానిక వైరింగ్ నిబంధనలకు అనుగుణంగా అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా ఇన్స్టాలేషన్ నిర్వహించాలి.
- Always disconnect power at the main circuit breaker before installation, maintenance, or removal of the thermostat.
- Do not expose the thermostat to moisture or extreme temperatures.
- విద్యుత్ ప్రమాదాలను నివారించడానికి అన్ని కనెక్షన్లు సురక్షితంగా ఉన్నాయని నిర్ధారించుకోండి.
- ఈ పరికరం ఇండోర్ ఉపయోగం కోసం మాత్రమే రూపొందించబడింది.
3. ప్యాకేజీ విషయాలు
ప్యాకేజీలో అన్ని అంశాలు ఉన్నాయని నిర్ధారించుకోండి:
- Mi-Heat E51 Room Thermostat
- External Floor Sensor (NTC 10 kOhm with 2m lead)
- మౌంటు స్క్రూలు
- వినియోగదారు మాన్యువల్
4. సాంకేతిక లక్షణాలు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| మౌంటు రకం | ఫ్లష్-మౌంటెడ్ |
| వెర్షన్ | వైర్డు |
| ఆపరేటింగ్ వాల్యూమ్tage | 230 వి |
| గరిష్టంగా స్విచింగ్ పవర్ | 16A / 3680 W |
| నియంత్రణ రకం | Two-point control ON/OFF |
| ఆపరేటింగ్ ఉష్ణోగ్రత | 5-50°C |
| సెన్సార్ | Internal and external, NTC with 2m lead |
| ఉష్ణోగ్రత నియంత్రణ పరిధి (అంతర్గత) | 0-55°C (Room sensor) |
| ఉష్ణోగ్రత నియంత్రణ పరిధి (బాహ్య) | 5-55°C (Floor sensor) |
| ఫ్రాస్ట్ రక్షణ | అవును |
| అంతస్తు పరిమితి పరిధి | 5-50°C |
| ప్రదర్శన/బ్యాక్లైట్ | అవును/అవును |
| Protection Class IP | IP21 |
| కొలతలు (WxHxD) | 80x90x13 / 43mm |
5. సంస్థాపన
The Mi-Heat E51 thermostat is designed for flush-mounted installation in standard wall boxes. Ensure power is disconnected before proceeding.

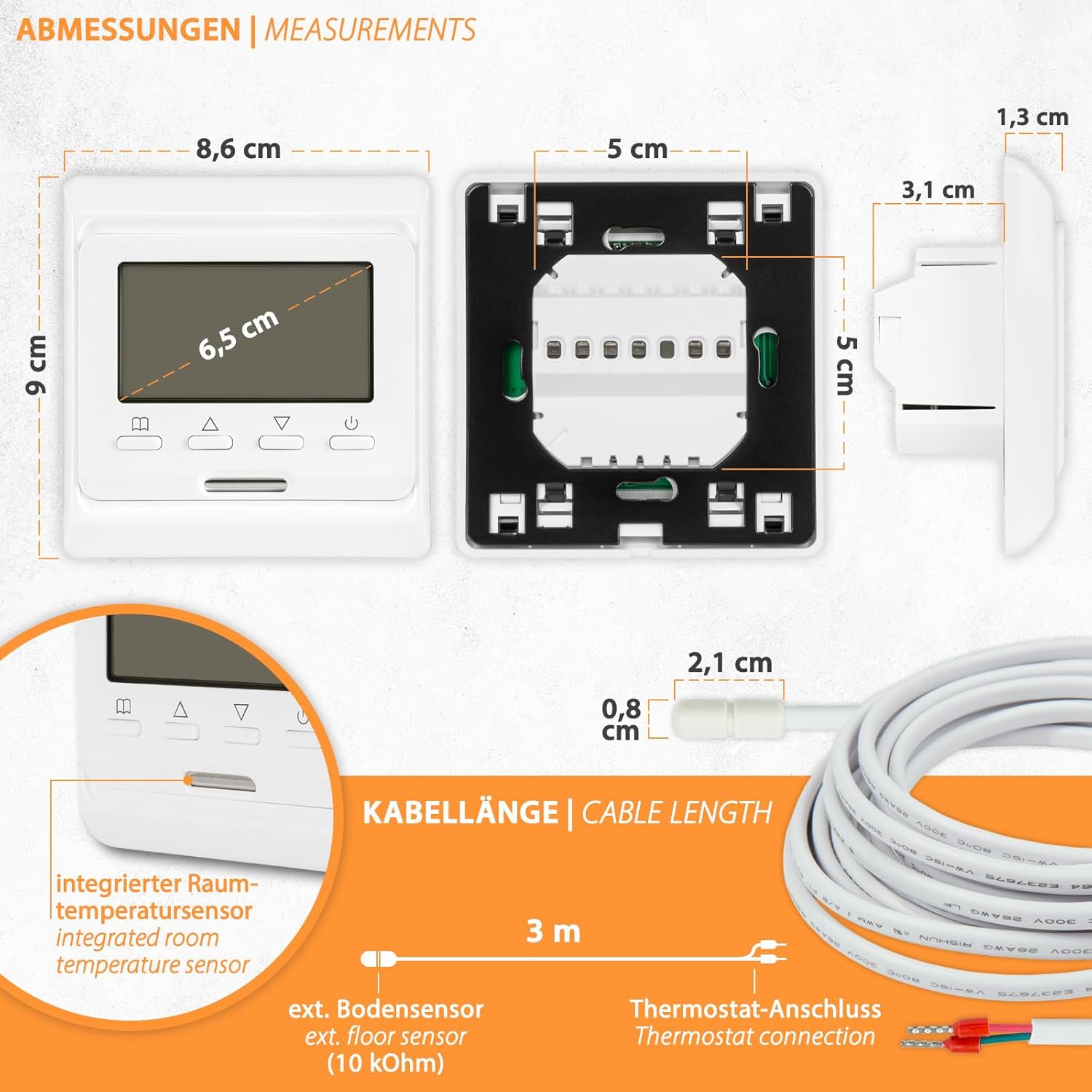

5.1. కొలతలు
5.2. వైరింగ్
Refer to the wiring diagram below for proper connection. The thermostat supports both electric underfloor heating and water-based underfloor heating (via an actuator).
వైరింగ్ దశలు:
- ప్రధాన సర్క్యూట్ బ్రేకర్ వద్ద విద్యుత్తు ఆపివేయబడిందని నిర్ధారించుకోండి.
- Connect the Live (L) and Neutral (N) power supply wires to the corresponding terminals on the thermostat.
- Connect the heating element or actuator wires to the designated output terminals.
- Connect the external floor sensor cable to the sensor terminals.
- Carefully place the thermostat into the wall box and secure it with the provided screws.
- Restore power and test the thermostat.
6. ఆపరేషన్

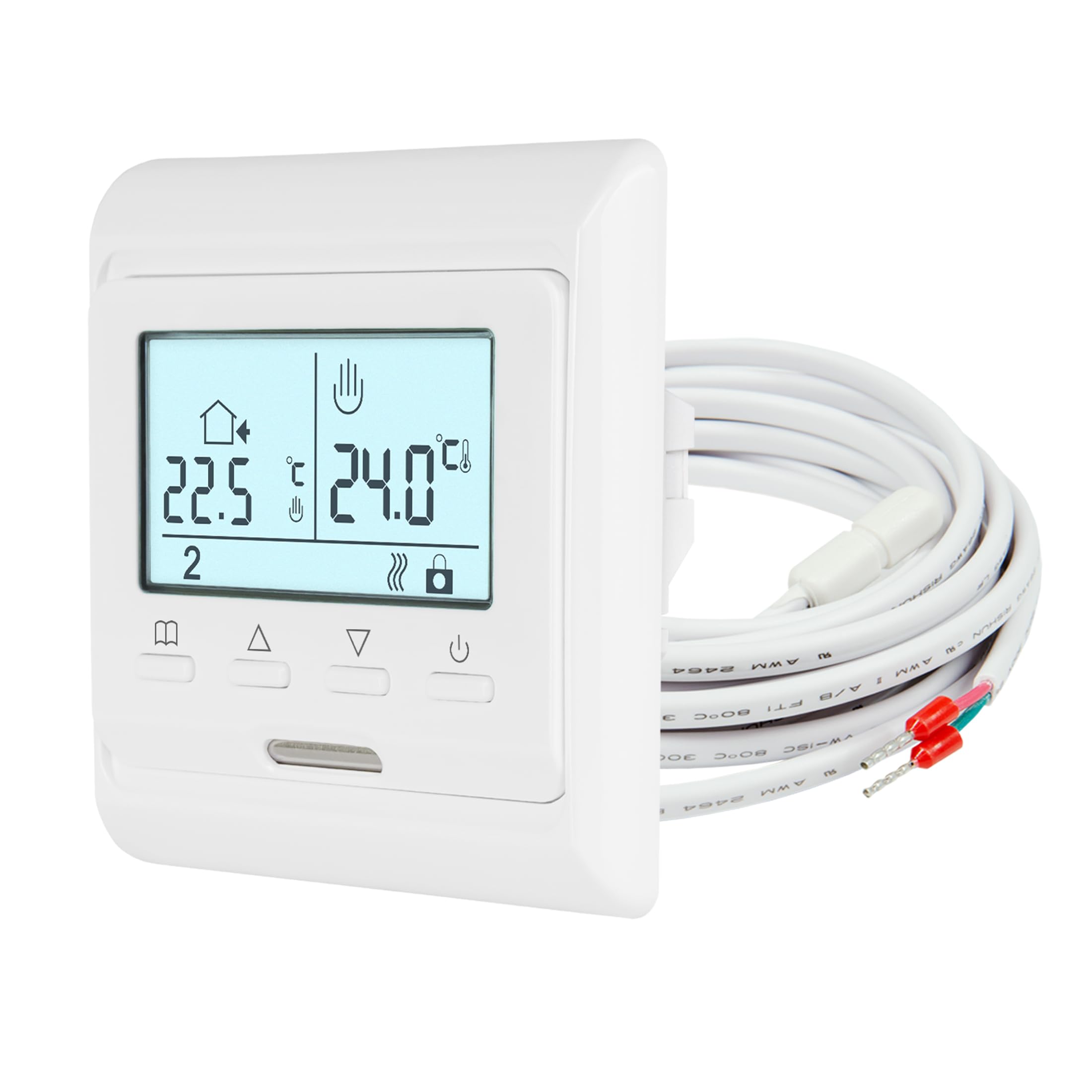

The Mi-Heat E51 thermostat features an intuitive interface with a backlit LCD display and several control buttons.
6.1. Display and Buttons Overview
బటన్ విధులు:
- Selection Button (Book icon): Used to enter menu, confirm settings, or switch modes.
- Increase Value Button (Up arrow): Used to increase temperature, time, or navigate menu options.
- Decrease Value Button (Down arrow): Used to decrease temperature, time, or navigate menu options.
- On/Off Button (Power icon): థర్మోస్టాట్ను ఆన్ లేదా ఆఫ్ చేస్తుంది.
6.2. ప్రాథమిక ఆపరేషన్
- పవర్ ఆన్/ఆఫ్: Press the Power button to turn the thermostat on or off.
- సర్దుబాటు ఉష్ణోగ్రత: When the thermostat is on, use the Up/Down arrow buttons to adjust the desired set temperature.
- Key Lock / Child Lock: To activate or deactivate the key lock, press and hold the Selection button for a few seconds until the key icon appears/disappears on the display.
6.3. వారపు ప్రోగ్రామింగ్
The thermostat allows for 7-day weekly programming with options for 5/2 (weekday/weekend), 6/1 (6 days/1 day), or 7-day individual programming. This feature enables you to set different temperatures for various times of the day across the week.
To set up weekly programming:
- Press and hold the Selection button to enter the programming menu.
- Use the Up/Down arrows to navigate through the programming options (e.g., 5/2, 6/1, 7-day mode, time settings, temperature settings for each event).
- Press the Selection button to confirm each setting and move to the next.
- కావలసిన అన్ని సమయ వ్యవధులు మరియు రోజులకు పునరావృతం చేయండి.
- Exit the menu by pressing the Selection button until the main display reappears, or wait for it to time out.
6.4. Frost Protection Function
The frost protection function prevents the temperature from dropping below a set minimum (typically 5°C) to protect pipes and the heating system from freezing. This function is active when the thermostat is in standby or when specifically enabled in the settings.
7. నిర్వహణ
Mi-Heat E51 థర్మోస్టాట్కు కనీస నిర్వహణ అవసరం.
- శుభ్రపరచడం: డిస్ప్లేను తుడిచి, సిasing with a soft, dry cloth. Do not use abrasive cleaners, solvents, or chemical sprays, as these can damage the surface.
- తనిఖీ: Periodically check the thermostat for any visible damage or loose connections. If any issues are found, disconnect power and consult a qualified technician.
8. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| థర్మోస్టాట్ ఆన్ కావడం లేదు | No power supply; Loose wiring; Blown fuse/tripped breaker | Check main power supply; Verify wiring connections; Check and reset circuit breaker/replace fuse. |
| తాపన ఆన్ కావడం లేదు | Set temperature is below room/floor temperature; Thermostat in OFF mode; Wiring issue | Increase set temperature; Ensure thermostat is ON; Check wiring connections to heating system. |
| సరికాని ఉష్ణోగ్రత రీడింగ్ | Sensor malfunction; Incorrect sensor type selected; Thermostat placed near heat source/draft | Check sensor connection; Verify sensor type in settings; Relocate thermostat if possible or use calibration function. |
| Display not working or flickering | Power fluctuation; Internal fault | Cycle power to the thermostat; If problem persists, contact support. |
| Cannot change settings (Key Lock active) | Key Lock / Child Lock is enabled | Press and hold the Selection button until the key icon disappears to deactivate the lock. |
9. వారంటీ మరియు మద్దతు
For support or inquiries regarding your Mi-Heat E51 thermostat, please contact us Monday - Friday from 09:00 to 16:00. We offer support and shipping directly from Germany.
Refer to your purchase documentation or retailer for specific warranty details and terms.
