1. పరిచయం
This manual provides essential information for the safe and efficient installation, operation, and maintenance of the ABB ESB25-40N-06 Installation Contactor. Please read this manual thoroughly before attempting any installation or operation to ensure proper function and safety.
The ABB ESB25-40N-06 is a hum-free installation contactor designed for switching and controlling various electrical loads in buildings, such as lighting, heating, ventilation, motors, and pumps. Its innovative AC/DC design minimizes operational noise, making it suitable for noise-sensitive environments.
2. భద్రతా సూచనలు
WARNING: Electrical shock hazard. Installation and maintenance must be performed by qualified personnel only. Disconnect power before working on the device.
- Always ensure the main power supply is disconnected and locked out before installing, servicing, or removing the contactor.
- అన్ని స్థానిక మరియు జాతీయ విద్యుత్ సంకేతాలు మరియు నిబంధనలను అనుసరించండి.
- విద్యుత్ వ్యవస్థలతో పనిచేసేటప్పుడు తగిన వ్యక్తిగత రక్షణ పరికరాలను (PPE) ఉపయోగించండి.
- Do not operate the contactor if it appears damaged or has been subjected to excessive moisture.
- Ensure proper grounding as required by local codes.
3. ఉత్పత్తి ముగిసిందిview
The ABB ESB25-40N-06 Installation Contactor is a compact device designed for reliable switching. It features clearly marked terminals and an integrated status indicator.
మూర్తి 1: ప్రధాన view of the ABB ESB25-40N-06 Installation Contactor. This image shows the front and side of the contactor, highlighting the terminal markings (1, 3, 5, 7, A1, A2, 2, 4, 6, 8) and the ABB branding.
మూర్తి 2: ముందు view of the ABB ESB25-40N-06 Installation Contactor. This image provides a clear view of the product label, including model number ESB25-40N, voltage ratings (230-240 V AC/DC), frequency (40-450 Hz), and current specifications (AC-1/AC-7a: 25 A, AC-3/AC-7b: 4 kW/3~400 V).

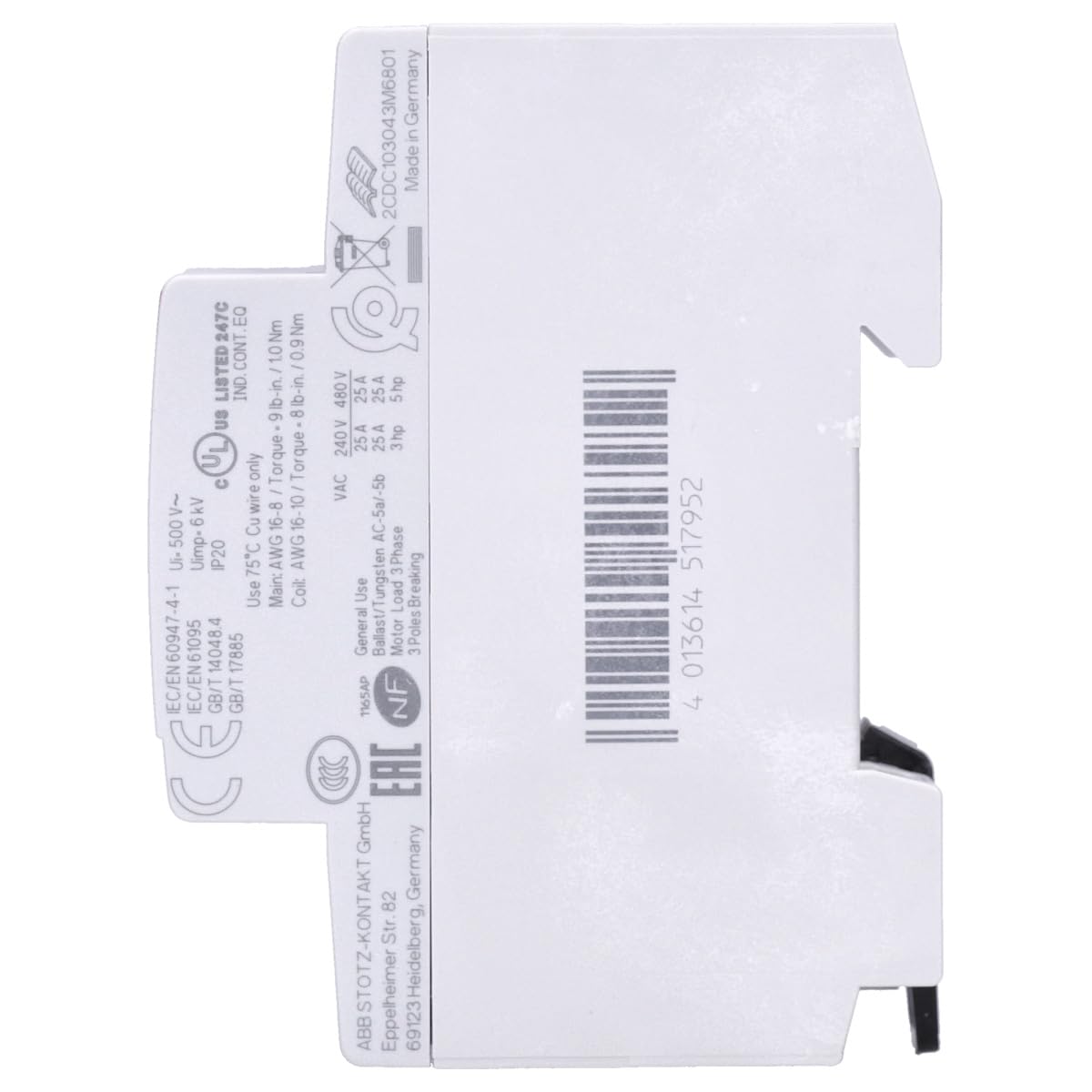

మూర్తి 3: వైపు view of the ABB ESB25-40N-06 Installation Contactor. This view displays various certifications (UL, IEC/EN, EAC, NF) and manufacturing details, including torque specifications for wiring (AWG 16-10 / torque 9 lb-in / 1.0 Nm).
మూర్తి 4: వెనుకకు view of the ABB ESB25-40N-06 Installation Contactor. This image shows the DIN rail mounting mechanism and a barcode with the UPC 4013614517952.
పెట్టెలో ఏముంది
- 1 x ABB installation protection ESB25-40N-06
4. సంస్థాపన మరియు సెటప్
The ESB25-40N-06 contactor is designed for easy installation on a DIN rail. Ensure the mounting surface is stable and free from vibrations.
మౌంటు
- పవర్ డిస్కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
- Hook the top edge of the contactor onto the DIN rail.
- Press the bottom of the contactor firmly until it clicks into place on the DIN rail.
- For group mounting, no distance piece is required between ESB16..N and ESB/EN20..N contactors.
వైరింగ్
Connect the control and load circuits according to the wiring diagram on the device and the following instructions. The contactor supports tool-free accessories for easier installation.
- కంట్రోల్ సర్క్యూట్: నియంత్రణ వాల్యూమ్ను కనెక్ట్ చేయండిtage (230-240 V AC/DC) to terminals A1 and A2. A1 is typically the phase/positive, and A2 is the neutral/negative.
- Load Circuit: Connect the incoming power to terminals 1, 3, 5, and 7 (main contacts). Connect the outgoing load to terminals 2, 4, 6, and 8 (main contacts).
- Ensure all wire connections are secure. Recommended torque for wiring is 9 lb-in (1.0 Nm) for AWG 16-10 copper wire.
- Verify all connections are correct before restoring power.
5. ఆపరేటింగ్ సూచనలు
Once properly installed and wired, the ABB ESB25-40N-06 contactor operates by applying control voltagE టెర్మినల్స్ A1 మరియు A2 లకు.
- When control voltage is applied to A1-A2, the contactor coil energizes, closing the main contacts (1-2, 3-4, 5-6, 7-8). This allows power to flow to the connected load.
- నియంత్రణ వాల్యూమ్ ఉన్నప్పుడుtage is removed, the coil de-energizes, opening the main contacts and disconnecting power from the load.
- The integrated status indicator (green light on the front) provides visual feedback on the contactor's operational state.
- The innovative AC/DC design ensures hum-free operation, providing peace of mind in noise-sensitive environments.
6. నిర్వహణ
The ABB ESB25-40N-06 contactor is designed for long-term, reliable operation with minimal maintenance. However, periodic inspection is recommended.
- సాధారణ తనిఖీ: భౌతిక నష్టం, రంగు మారడం లేదా వదులుగా ఉన్న కనెక్షన్ల సంకేతాల కోసం కాలానుగుణంగా తనిఖీ చేయండి.
- శుభ్రపరచడం: అవసరమైతే, కాంటాక్టర్ యొక్క బాహ్య భాగాన్ని పొడి, మెత్తటి రహిత వస్త్రంతో సున్నితంగా శుభ్రం చేయండి. ద్రావకాలు లేదా రాపిడి క్లీనర్లను ఉపయోగించవద్దు. శుభ్రపరిచే ముందు విద్యుత్ సరఫరా నిలిపివేయబడిందని నిర్ధారించుకోండి.
- టెర్మినల్ బిగుతు: Over time, connections can loosen due to thermal cycling. Periodically re-tighten terminal screws to the specified torque (9 lb-in / 1.0 Nm).
- పర్యావరణ పరిస్థితులు: అకాల దుస్తులు రాకుండా నిరోధించడానికి ఆపరేటింగ్ వాతావరణం పేర్కొన్న ఉష్ణోగ్రత మరియు తేమ పరిధిలో ఉండేలా చూసుకోండి.
7. ట్రబుల్షూటింగ్
If the contactor does not operate as expected, perform the following checks:
- Contactor Not Engaging:
- Verify that the control voltage (230-240 V AC/DC) is present at terminals A1 and A2.
- Check for loose wiring connections at A1 and A2.
- Ensure the control circuit fuse or breaker is not tripped.
- Load Not Receiving Power:
- Confirm the contactor is engaging (status indicator is on).
- Check for continuity across the main contacts (1-2, 3-4, 5-6, 7-8) when the contactor is engaged.
- Inspect load circuit wiring for breaks or loose connections.
- Check the load circuit fuse or breaker.
- Unusual Noise (Humming):
- The ESB25-40N-06 is designed for hum-free operation. If humming occurs, it may indicate an issue with the control voltage, a foreign object, or internal damage. Disconnect power and inspect.
- వేడెక్కడం:
- Ensure the contactor is not overloaded beyond its rated specifications.
- Check for adequate ventilation around the contactor.
- రెసిస్టివ్ హీటింగ్ను నివారించడానికి టెర్మినల్ కనెక్షన్లు గట్టిగా ఉన్నాయని ధృవీకరించండి.
If troubleshooting steps do not resolve the issue, contact ABB technical support or a qualified electrician.
8. స్పెసిఫికేషన్లు
| పరామితి | విలువ |
|---|---|
| మోడల్ సంఖ్య | ESB25-40N-06 |
| బ్రాండ్ | ఎబిబి |
| నియంత్రణ వాల్యూమ్tage | 230-240 V AC/DC |
| ఫ్రీక్వెన్సీ | 40-450 Hz |
| Rated Current (AC-1 / AC-7a) | 25 ఎ |
| Rated Power (AC-3 / AC-7b, 3~400 V) | 4 kW |
| ఉత్పత్తి కొలతలు | 0.39 x 0.39 x 0.39 అంగుళాలు (సుమారుగా) |
| వస్తువు బరువు | 8.29 ఔన్సులు |
| ప్రమాణాలు | IEC/EN 60947-4-1, UL Listed |
| రక్షణ డిగ్రీ | IP20 |
| టెర్మినల్ టార్క్ | 9 lb-in / 1.0 Nm (for AWG 16-10 Cu wire) |
| Hum-free Operation | అవును |
| ఉపకరణాలు | Tool-free mounting for auxiliaries, space holders, security covers |
9. వారంటీ మరియు మద్దతు
For warranty information, please refer to the official ABB website or contact your authorized ABB distributor. Warranty terms and conditions may vary by region and purchase location.
For technical support, product inquiries, or service, please visit the official ABB website or contact ABB customer service directly. Ensure you have your product model number (ESB25-40N-06) and any relevant purchase details available when seeking support.
