1. పరిచయం
This manual provides essential information for the installation, operation, and maintenance of the Allen-Bradley 1769-OB16 Compact I/O Output Module. It is intended for qualified personnel responsible for the integration and servicing of industrial control systems.
The 1769-OB16 is a 16-point DC output module designed for use with Allen-Bradley CompactLogix and MicroLogix 1500 controllers. It provides reliable digital output control for various industrial applications.
2. భద్రతా సమాచారం
WARNING: To prevent electric shock or damage to equipment, disconnect power before installing or removing modules.
అన్ని స్థానిక మరియు జాతీయ విద్యుత్ కోడ్లను గమనించండి. సంస్థాపన మరియు నిర్వహణను అర్హత కలిగిన సిబ్బంది మాత్రమే నిర్వహించాలి.
3. ఉత్పత్తి ముగిసిందిview
The Allen-Bradley 1769-OB16 is a Compact I/O 16-point DC output module. It features 16 sourcing outputs and is designed for robust industrial environments.
మూర్తి 3.1: ముందు view of the 1769-OB16 module, showing the output terminals and status indicators.
మూర్తి 3.2: వైపు view of the 1769-OB16 module, illustrating its compact design.
మూర్తి 3.3: అంతర్గత view of the 1769-OB16 module, showing the circuit board and connectors.
మూర్తి 3.4: దిగువన view of the 1769-OB16 module, highlighting the mounting clips.

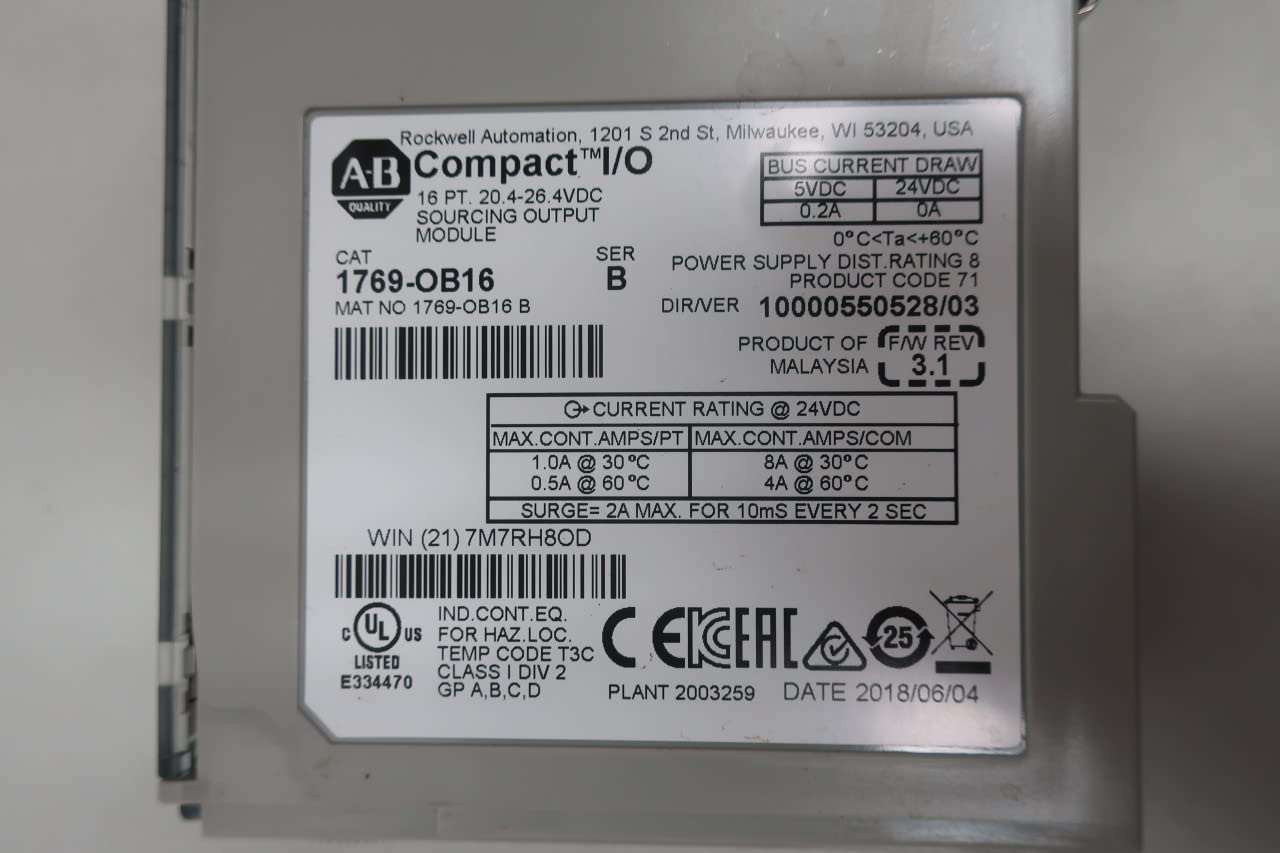

మూర్తి 3.5: Product label for the 1769-OB16 module, detailing electrical ratings and certifications. Key information includes: CAT 1769-OB16, SER B, BUS CURRENT DRAW 5VDC 0.2A, 24VDC 0A, MAX CONT AMPS/PT 1.0A @ 30°C, 0.5A @ 60°C, MAX CONT AMPS/COM 8A @ 30°C, 4A @ 60°C, SURGE = 2A MAX. FOR 10ms EVERY 2 SEC. The code 217M7RH8OD is also visible. More information on Rockwell Automation webసైట్.
మూర్తి 3.6: Packaging label for the Allen-Bradley 1769-OB16 module, showing part number and barcode. The barcode number is 0893492.
4. సెటప్ మరియు ఇన్స్టాలేషన్
4.1 Mounting the Module
- Ensure all power to the CompactLogix or MicroLogix 1500 system is disconnected.
- Align the module with the adjacent module or controller on the DIN rail.
- Slide the module into place until it clicks securely into the bus connector.
- Secure the module to the DIN rail using the integrated locking tabs.
4.2 Wiring the Outputs
The 1769-OB16 module provides 16 sourcing DC outputs. Refer to the terminal block diagram on the module for correct wiring connections.
- Connect the 24V DC source to the appropriate power terminals.
- Connect the load devices to the output terminals (0-15) and the common return.
- అన్ని కనెక్షన్లు సురక్షితంగా ఉన్నాయని మరియు సరిగ్గా ఇన్సులేట్ చేయబడిందని నిర్ధారించుకోండి.
గమనిక: For detailed wiring diagrams, consult the CompactLogix or MicroLogix 1500 system user manual.
5. ఆపరేటింగ్ సూచనలు
5.1 పవర్ అప్
After installation and wiring are complete, apply power to the CompactLogix or MicroLogix 1500 system. The module's status indicators will illuminate to show operational status.
5.2 ప్రోగ్రామింగ్ అవుట్పుట్లు
The 1769-OB16 module outputs are controlled via the programming software (e.g., RSLogix 5000 or RSLogix 500) associated with your controller. Each output point corresponds to a specific address in the controller's I/O map.
- Refer to your controller's programming manual for details on configuring I/O modules.
- Assign output addresses to control specific devices.
- Monitor output status through the programming software or the module's LED indicators.
6. నిర్వహణ
The 1769-OB16 module is designed for minimal maintenance. Regular inspections are recommended to ensure optimal performance.
6.1 దినచర్య తనిఖీలు
- Visually inspect the module for any signs of damage, discoloration, or loose connections.
- మాడ్యూల్ వేడెక్కకుండా నిరోధించడానికి చుట్టూ సరైన వెంటిలేషన్ ఉండేలా చూసుకోండి.
- Verify that all wiring connections are secure.
6.2 శుభ్రపరచడం
If cleaning is necessary, disconnect power to the module and use a soft, dry, lint-free cloth. Do not use solvents or abrasive cleaners.
7. ట్రబుల్షూటింగ్
ఈ విభాగం సాధారణ సమస్యలకు ప్రాథమిక ట్రబుల్షూటింగ్ దశలను అందిస్తుంది.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| మాడ్యూల్ ఆన్ కావడం లేదు | No power to the system; incorrect module seating; faulty power supply. | Verify system power; re-seat the module; check power supply. |
| అవుట్పుట్ యాక్టివేట్ కావడం లేదు | Incorrect wiring; faulty load device; programming error; module fault. | Check wiring connections; test load device; verify PLC program logic; check module diagnostics. |
| Module fault indicator active | Internal module error; overcurrent/short circuit on an output. | Consult controller diagnostics for fault codes; inspect output wiring for shorts; replace module if necessary. |
8. స్పెసిఫికేషన్లు
| పరామితి | విలువ |
|---|---|
| మోడల్ సంఖ్య | 1769-OB16 |
| సిరీస్ | B |
| అవుట్పుట్ రకం | DC Sourcing |
| అవుట్పుట్ల సంఖ్య | 16 |
| ఆపరేటింగ్ వాల్యూమ్tagఇ పరిధి | 20.4-26.4 వి డిసి |
| Max Continuous Current per Point | 1.0A @ 30°C, 0.5A @ 60°C |
| Max Continuous Current per Common | 8A @ 30°C, 4A @ 60°C |
| Bus Current Draw (5V DC) | 0.2A |
| Bus Current Draw (24V DC) | 0A |
| కొలతలు (H x W x D) | 5.25 x 3.5 x 2.25 అంగుళాలు (సుమారుగా) |
| బరువు | 1.5 పౌండ్లు (సుమారుగా) |
| ఆపరేటింగ్ ఉష్ణోగ్రత | 0°C నుండి +60°C |
| ధృవపత్రాలు | CE, EAC, cULus Listed (IND. CONT. EQ. FOR HAZ. LOC. TEMP CODE T3C CLASS I DIV 2 GP A,B,C,D) |
9. వారంటీ మరియు మద్దతు
For warranty information and technical support, please refer to the official Allen-Bradley or Rockwell Automation website, or contact your authorized distributor.
Rockwell Automation Contact Information:
- Webసైట్: www.rockwellautomation.com
- మద్దతు: Refer to the "Support" section on their website for regional contact details and knowledge base.
When contacting support, please have your module's model number (1769-OB16) and serial number (if applicable) ready.
