1. ఉత్పత్తి ముగిసిందిview
This manual provides essential information for the installation, operation, and maintenance of your EMKE Design Radiator, Model FR6310A-DR. This horizontal panel radiator is designed for efficient heating in residential spaces.
ముఖ్య లక్షణాలు:
- కొలతలు: 630 x 1000 mm (Height x Width)
- హీట్ అవుట్పుట్: 730 W
- Number of Tubes: 13
- సిఫార్సు చేయబడిన ప్రాంతం: 6 m² వరకు
- పొరలు: Single-layer design
- బరువు: 19 కిలోలు
- మెటీరియల్: High-quality SPCC steel, compliant with BS EN 442 standard, CE certified
- కనెక్షన్: Side connection (left), G1/2" thread, 50 mm connection size, 55mm distance from wall
Figure 1: EMKE Design Radiator (630x1000mm, Anthracite)
2. ప్యాకేజీ విషయాలు
ఇన్స్టాలేషన్ ప్రారంభించే ముందు, దయచేసి అన్ని భాగాలు ఉన్నాయని మరియు దెబ్బతినకుండా ఉన్నాయని ధృవీకరించండి.
- EMKE Design Panel Radiator
- Mounting Kit (includes blind plugs, long screws, rubber rings, rubber pads)
- ఇన్స్టాలేషన్ సూచనలు (ఈ మాన్యువల్)
Note: Valves are not included and must be purchased separately.
Figure 2: Included Accessories and Packaging Layers
3. సెటప్ మరియు ఇన్స్టాలేషన్
Installation should be performed by a qualified professional to ensure safety and proper function. Always turn off the main water supply before beginning any work.
3.1 ముఖ్యమైన పరిగణనలు
- Ensure the wall material is suitable to support the radiator's weight (19 kg plus water).
- Accurate measurements are crucial for correct mounting. Refer to the technical drawing for precise dimensions and connection points.
- The radiator is designed for hot water central heating systems.
3.2 కనెక్షన్ ఎంపికలు
The radiator offers flexible connection options:
- Side Connection (Left): This is the standard configuration. It can use either a split valve or a connected valve.
- Connection at Both Ends: The four corners of the radiator can also be used for water inlet and outlet. For this method, a split valve must be used.
Figure 3: Radiator Connection Methods
3.3 కనెక్షన్ లక్షణాలు
- కనెక్షన్ థ్రెడ్: జి1/2"
- కనెక్షన్ దూరం: 50 మి.మీ
- Distance from Interface to Wall: 55 మి.మీ
Figure 4: Connection Thread and Distance
3.4 సాంకేతిక డ్రాయింగ్
Consult the technical drawing for detailed measurements and mounting points. Precise measurement before drilling is essential.

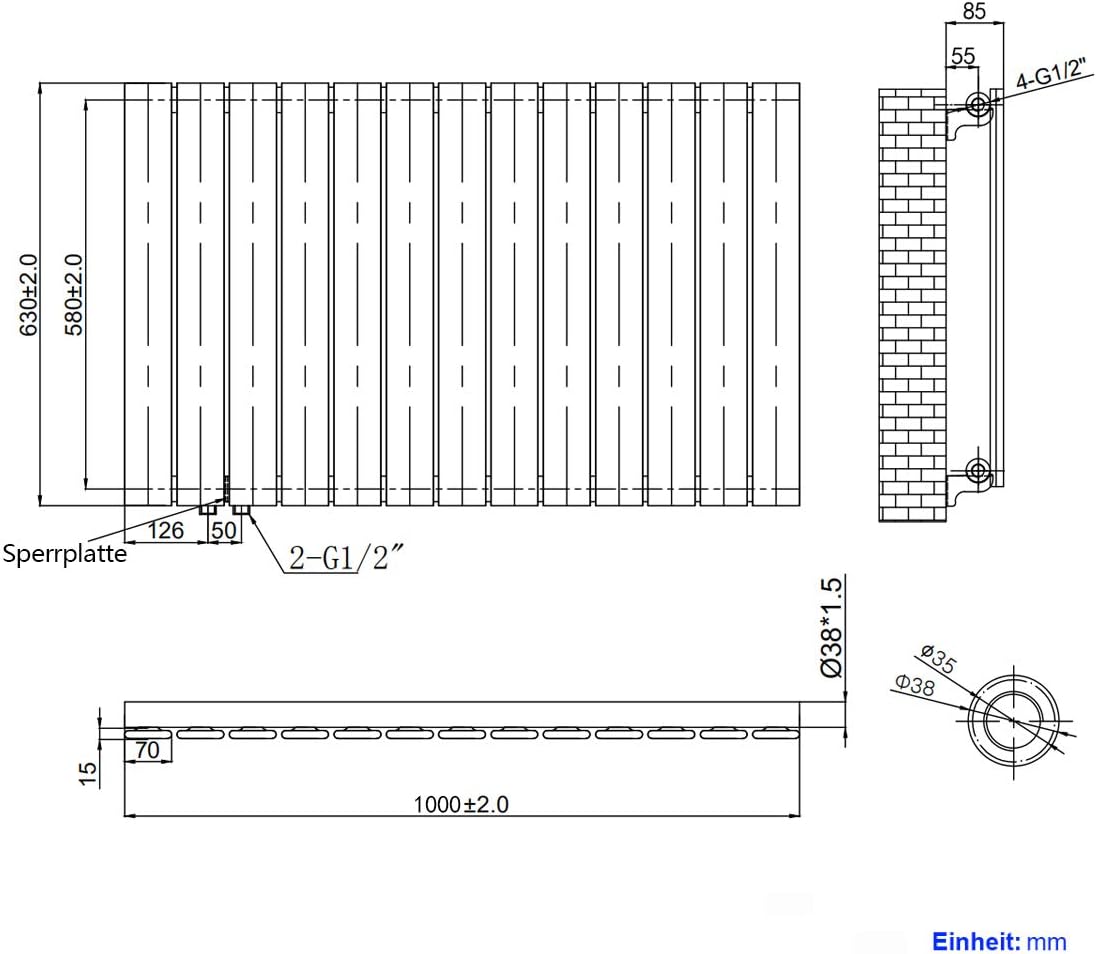

Figure 5: Technical Drawing with Dimensions
4. ఆపరేటింగ్ సూచనలు
The EMKE Design Radiator operates as part of a hot water central heating system, distributing heat through convection.
4.1 Heating Principle
Hot water circulates through the radiator panels, transferring heat to the surrounding air. This creates a comfortable and even warmth in the room.
Figure 6: Hot Water Heating Principle
4.2 ఉష్ణోగ్రత నియంత్రణ
Temperature control is managed by external valves (not included) connected to your central heating system. Adjust these valves to regulate the heat output of the radiator.
5. నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ మీ రేడియేటర్ యొక్క ఉత్తమ పనితీరు మరియు దీర్ఘాయువును నిర్ధారిస్తుంది.
5.1 శుభ్రపరచడం
- Wipe the radiator surface with a soft, damp గుడ్డ.
- Avoid abrasive cleaners or harsh chemicals, as these can damage the anthracite finish.
- Do not use metal objects for cleaning, as the paint finish is sensitive and can chip.
5.2 రేడియేటర్ నుండి రక్తస్రావం
If your radiator is not heating evenly or makes gurgling noises, it may contain trapped air. Bleed the radiator periodically using a radiator key (not included) to release air and improve efficiency.
6. ట్రబుల్షూటింగ్
This section addresses common issues you might encounter with your EMKE Design Radiator.
6.1 Radiator Not Heating
- కవాటాలను తనిఖీ చేయండి: Ensure both inlet and outlet valves are fully open.
- రక్తస్రావ గాలి: Trapped air can prevent proper heating. Bleed the radiator as described in the Maintenance section.
- సిస్టమ్ ఒత్తిడి: Verify that your central heating system's pressure is within the recommended range.
6.2 Uneven Heating
- రక్తస్రావ గాలి: Uneven heating, especially a cold top and warm bottom, often indicates trapped air.
- బ్యాలెన్సింగ్: Your heating system may need balancing. Consult a heating engineer for this procedure.
6.3 లీక్లు
- కనెక్షన్లను తనిఖీ చేయండి: Ensure all pipe connections are tight. Do not overtighten.
- Valve Issues: Inspect valves for any signs of leakage.
- If a leak persists, immediately turn off the water supply to the radiator and contact a qualified plumber.
7. స్పెసిఫికేషన్లు
| గుణం | వివరాలు |
|---|---|
| బ్రాండ్ | EMKE |
| మోడల్ సంఖ్య | FR6310A-DR |
| ఉత్పత్తి కొలతలు (H x W x D) | 63 x 100 x 4.9 సెం.మీ |
| బరువు | 19 కిలోలు |
| హీట్ అవుట్పుట్ | 730 W |
| ట్యూబ్ల సంఖ్య | 13 |
| సిఫార్సు చేయబడిన తాపన ప్రాంతం | 6 m² |
| పొరలు | సింగిల్ లేయర్ |
| రంగు | అంత్రాసైట్ |
| మెటీరియల్ | High-quality SPCC Steel |
| ప్రమాణాల వర్తింపు | BS EN 442, CE Certified |
| కనెక్షన్ రకం | Side connection (left) |
| కనెక్షన్ థ్రెడ్ | జి1/2" |
| కనెక్షన్ పరిమాణం | 50 మి.మీ |
| గోడ నుండి దూరం | 55 మి.మీ |
| తాపన పద్ధతి | Convection (Hot Water) |
| మౌంటు రకం | వాల్ మౌంట్ |
| మూలం దేశం | చైనా |
| మొదట అందుబాటులో ఉన్న తేదీ | మార్చి 24, 2022 |
Figure 7: Actual Size Comparison (Note: Please measure your installation space before purchase)
8. వారంటీ మరియు మద్దతు
EMKE products are manufactured to high-quality standards and comply with EN442 norms.
8.1 వారంటీ సమాచారం
Specific warranty details for your EMKE Design Radiator are typically provided at the point of purchase or can be found on the official EMKE webసైట్. ఏవైనా వారంటీ క్లెయిమ్ల కోసం దయచేసి మీ కొనుగోలు రుజువును ఉంచుకోండి.
8.2 కస్టమర్ మద్దతు
For technical assistance, installation queries, or other support needs, please refer to the contact information provided by your retailer or visit the official EMKE website. You can find more information about EMKE products and support at EMKE Brand Store.
