Marantz SR5013 7.2 ఛానల్ AV రిసీవర్ యూజర్ మాన్యువల్

1. పరిచయం

The Marantz SR5013 is a 7.2 channel AV Receiver designed to deliver high-quality audio and video performance for home entertainment systems. It supports advanced audio formats and video technologies, providing a comprehensive solution for your home theater needs.

ముఖ్య లక్షణాలు ఉన్నాయి:

• 7.2 Channel Surround Sound with 100W per channel output.
• Support for object-based audio formats: Dolby Atmos, DTS:X, and DTS Virtual:X.
• Advanced video processing: Full-rate pass-through, SD/HD video upscaling to Ultra HD, 4:4:4 Pure Color sub-sampలింగ్.
• HDR compatibility: HDR10, BT.2020, 3D, 21:9 video, Dolby Vision, and HLG (Hybrid Log-Gamma).
• Multiple HDMI inputs and outputs: 8 HDMI inputs and 2 HDMI outputs with full HDCP 2.2 support.

2. భద్రతా సమాచారం

యూనిట్‌ను ఆపరేట్ చేసే ముందు దయచేసి ఈ భద్రతా సూచనలను జాగ్రత్తగా చదవండి. భవిష్యత్తు సూచన కోసం ఈ మాన్యువల్‌ని ఉంచండి.

• వెంటిలేషన్: Ensure adequate space around the unit for proper ventilation. Do not block ventilation openings.
• శక్తి మూలం: వాల్యూమ్ యొక్క AC అవుట్‌లెట్‌కు మాత్రమే యూనిట్‌ను కనెక్ట్ చేయండి.tagఇ వెనుక ప్యానెల్‌లో పేర్కొనబడింది.
• నీరు మరియు తేమ: యూనిట్‌ను వర్షం లేదా తేమకు గురిచేయవద్దు. కుండీల వంటి ద్రవాలతో నిండిన వస్తువులను యూనిట్‌పై ఉంచవద్దు.
• శుభ్రపరచడం: శుభ్రం చేయడానికి ముందు యూనిట్‌ను గోడ అవుట్‌లెట్ నుండి అన్‌ప్లగ్ చేయండి. పొడి గుడ్డను మాత్రమే ఉపయోగించండి.
• సర్వీసింగ్: యూనిట్‌కు మీరే సర్వీసింగ్ చేయడానికి ప్రయత్నించవద్దు. అన్ని సర్వీసింగ్‌లను అర్హత కలిగిన సేవా సిబ్బందికి సూచించండి.

3. సెటప్

3.1. అన్‌ప్యాకింగ్ మరియు ప్లేస్‌మెంట్

Carefully remove the receiver and all accessories from the packaging. Ensure all components are present, including the receiver unit, remote control, batteries, and setup microphone.

The Marantz SR5013 AV Receiver positioned within a home entertainment environment, illustrating typical placement for optimal performance and ventilation.

Place the receiver on a stable, level surface with sufficient space around it for proper ventilation. Avoid placing it in direct sunlight or near heat sources.

3.2. కనెక్షన్లు

ఏదైనా కనెక్షన్లు చేసే ముందు, రిసీవర్ మరియు కనెక్ట్ చేయబడిన అన్ని పరికరాలు పవర్ ఆఫ్ చేయబడి, వాల్ అవుట్‌లెట్ నుండి అన్‌ప్లగ్ చేయబడి ఉన్నాయని నిర్ధారించుకోండి.

3.2.1. HDMI Connections

Connect your video sources (e.g., Blu-ray player, game console, streaming device) to the HDMI input ports on the rear of the receiver. Connect your TV or projector to one of the HDMI output ports.

• The SR5013 features 8 HDMI inputs and 2 HDMI outputs.
• All HDMI ports support HDCP 2.2 for protected content.
• The receiver supports 4K Ultra HD pass-through and upscaling.

3.2.2. ఆడియో కనెక్షన్లు

మీ స్పీకర్లను వెనుక ప్యానెల్‌లోని సంబంధిత స్పీకర్ టెర్మినల్‌లకు కనెక్ట్ చేయండి. ప్రతి స్పీకర్‌కు సరైన ధ్రువణత (+ నుండి + మరియు - నుండి -) ఉండేలా చూసుకోండి.

• Supports 7.2 channel speaker configurations.
• Dedicated terminals for front, center, surround, and surround back/height speakers.

3.2.3. ముందు ప్యానెల్ కనెక్షన్లు

Close-up of the front panel connections on the Marantz SR5013, including AUX1 HDMI input, USB port, and setup microphone input.

The front panel provides convenient access to additional inputs:

• AUX1 HDMI: For temporary connection of HDMI devices.
• USB పోర్ట్: For connecting USB storage devices to play audio files.
• SETUP MIC: For connecting the supplied setup microphone for room calibration.

3.3. ప్రారంభ ఆకృతీకరణ

After making all physical connections, power on the receiver and your display device. The receiver will guide you through the initial setup process using an on-screen display.

3.3.1. On-Screen Smart Menu

An on-screen display of the Marantz SR5013's Smart Menu, showing options for "Now Playing," "Source," "Sound Mode," and "Setup Menu."

Follow the on-screen instructions to configure basic settings such as language, network connection, and speaker setup.

3.3.2. Audyssey Room Calibration

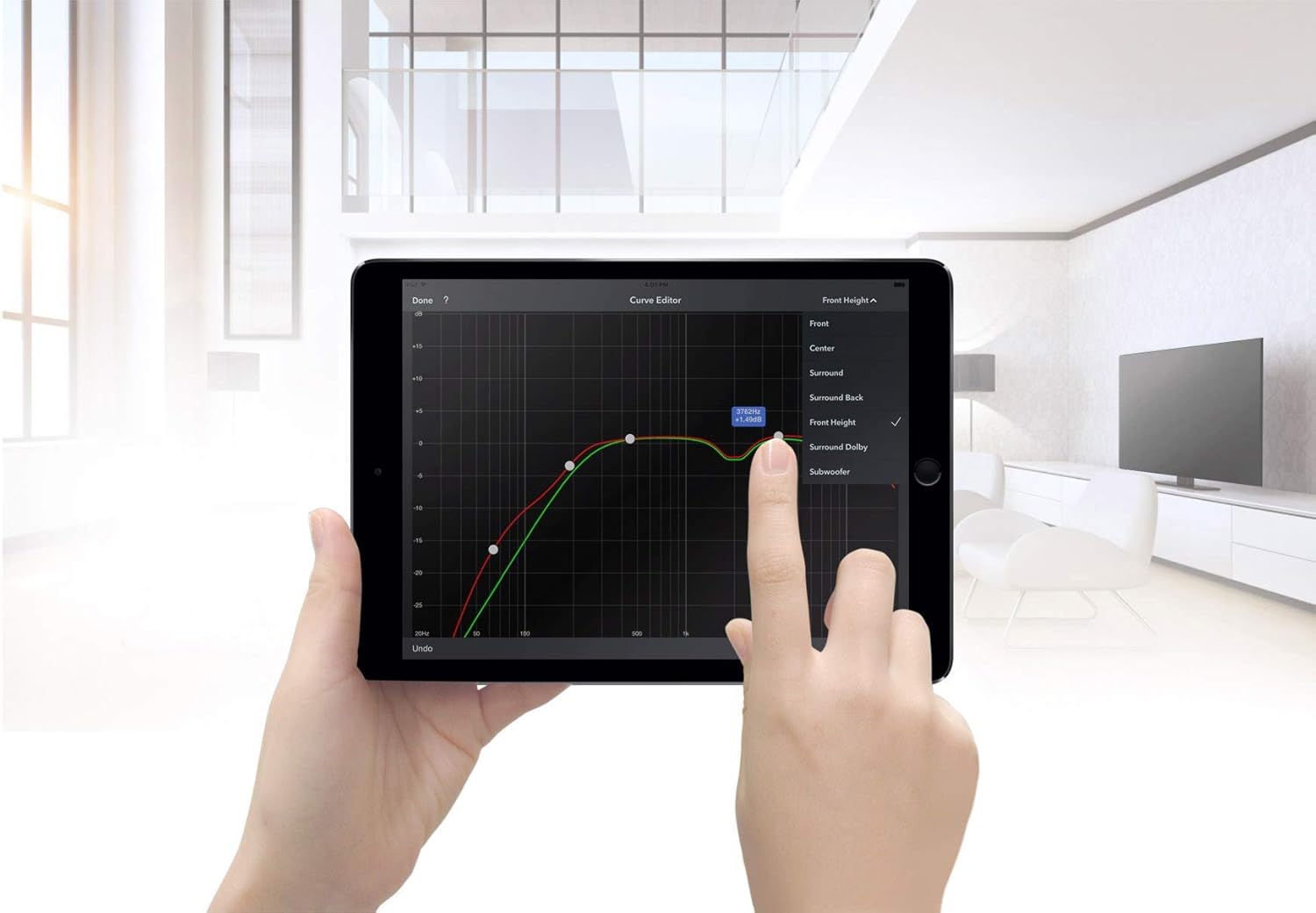

A tablet displaying the Audyssey MultEQ XT32 curve editor, used for precise room acoustic calibration of the Marantz SR5013.

Use the supplied setup microphone and the Audyssey MultEQ XT32 calibration system to automatically measure and optimize your speaker settings for your listening environment. This process ensures the best possible sound quality.

4. ఆపరేటింగ్ సూచనలు

4.1. రిమోట్ కంట్రోల్

The RC036SR remote control for the Marantz SR5013 AV Receiver, displaying various buttons for device control, input selection, and sound modes.

The included remote control (RC036SR) provides full control over the receiver's functions. Insert the two AA batteries (not included) into the remote control, observing correct polarity.

4.2. ప్రాథమిక ఆపరేషన్

• పవర్ ఆన్/ఆఫ్: Press the POWER button on the remote or the front panel.
• ఇన్‌పుట్ ఎంపిక: Use the INPUT SELECTOR knob on the front panel or the dedicated input buttons on the remote (e.g., Blu-ray, TV Audio, Game) to switch between connected sources.
• వాల్యూమ్ నియంత్రణ: Use the VOLUME knob on the front panel or the VOLUME +/- buttons on the remote to adjust the sound level.

4.3. Audio Modes

The SR5013 supports various audio modes to enhance your listening experience:

• డాల్బీ అట్మోస్: Provides immersive, multi-dimensional sound by adding overhead audio effects.
• DTS:X: Object-based audio technology that delivers flexible and immersive soundscapes.
• DTS వర్చువల్:X: Creates a virtual height and surround effect without the need for dedicated height or surround speakers.
• స్టీరియో: For traditional two-channel audio playback.

Use the 'SOUND MODE' button on the remote control to cycle through available audio modes.

4.4. వీడియో ఫీచర్లు

The receiver processes and passes through various video signals:

• HDR10, Dolby Vision, HLG: Support for High Dynamic Range video formats for enhanced contrast and color.
• BT.2020: Wide color gamut support for more vibrant and realistic colors.
• 3D and 21:9 Video: Compatibility with 3D content and ultra-wide aspect ratio displays.

5. నిర్వహణ

• శుభ్రపరచడం: మెత్తటి, పొడి గుడ్డతో యూనిట్‌ను తుడవండి. రాపిడి క్లీనర్‌లు లేదా ద్రావకాలను ఉపయోగించవద్దు.
• వెంటిలేషన్: వెంటిలేషన్ ఓపెనింగ్‌లు దుమ్ము లేదా చెత్తతో అడ్డుపడకుండా చూసుకోండి.
• పవర్ కార్డ్: ఏదైనా నష్టం కోసం క్రమానుగతంగా పవర్ కార్డ్‌ను తనిఖీ చేయండి.

6. ట్రబుల్షూటింగ్

If you encounter issues with your Marantz SR5013, refer to the following common troubleshooting steps:

• శక్తి లేదు: Ensure the power cord is securely connected and the wall outlet is functioning. Check the power switch on the unit.
• ధ్వని లేదు: Verify speaker connections, input selection, and volume level. Check if the MUTE function is active. Ensure the correct audio output mode is selected.
• వీడియో లేదు: Confirm HDMI cable connections between the source, receiver, and TV. Ensure the correct HDMI input is selected on both the receiver and the TV. Check video output settings on the source device.
• రిమోట్ కంట్రోల్ పనిచేయదు: Check the batteries and ensure they are inserted correctly. Point the remote directly at the receiver's remote sensor.
• బ్లూటూత్ కనెక్టివిటీ సమస్యలు: Ensure the receiver's Bluetooth function is enabled and the device you are trying to connect is in pairing mode. Move the devices closer to each other.

For persistent issues, consult the full troubleshooting guide in the comprehensive user manual (if available) or contact customer support.

7. స్పెసిఫికేషన్లు

8. వారంటీ మరియు మద్దతు

This Marantz SR5013 AV Receiver is offered as a refurbished product. Refurbished products are typically inspected and tested to function like new.

అమెజాన్ పునరుద్ధరించిన హామీ: If purchased through Amazon Renewed, this product is eligible for replacement or refund under the Amazon Renewed Guarantee if you are not satisfied with your purchase.

తయారీదారు వారంటీ: Please be aware that manufacturer warranties for new products may not apply to refurbished units. Some users have reported that Marantz may not honor warranty claims for products purchased as renewed. It is advisable to verify warranty coverage directly with the seller or Marantz if this is a concern.

For further assistance, please refer to the seller's support channels or the official Marantz website for product documentation and service information.
