CR319 OBD2 స్కానర్ యూజర్ మాన్యువల్‌ని ప్రారంభించండి

1. పరిచయం

The LAUNCH CR319 is a handheld On-Board Diagnostics II (OBD2) code reader designed to assist in diagnosing vehicle engine issues. It provides access to various diagnostic functions to help users identify and clear trouble codes, monitor vehicle performance data, and check emission readiness status. This manual provides detailed instructions for the proper use and maintenance of your CR319 device.

2. ఉత్పత్తి ముగిసిందిview

2.1 ముఖ్య లక్షణాలు

• Full OBD2 Functions: Supports all 10 OBD2 test modes.
• DTC లుకప్ లైబ్రరీ: Built-in database with over 3000 code definitions.
• బహుభాషా మద్దతు: Available in English, Portuguese, Russian, Italian, Spanish, French, and German.
• ప్లగ్ మరియు ప్లే: No batteries or charger required; powered directly from the vehicle's OBD2 port.
• కాంపాక్ట్ డిజైన్: నిర్వహించడం మరియు నిల్వ చేయడం సులభం.

2.2 పరికర భాగాలు

The image above illustrates the main components of the LAUNCH CR319 OBD2 Scanner. Key parts include the Diagnostic Cable (1) for connecting to the vehicle, the LCD Screen (2) for displaying information, Selection Buttons (3) for navigation, the Down Button (4), the OK Button (5) for confirmation, the ESC Button (6) to return to the previous screen, and the Plug-and-Play Interface (7) which is the OBD2 connector.

3. సెటప్

1. OBD2 పోర్ట్‌ను గుర్తించండి: OBD2 పోర్ట్ సాధారణంగా వాహనం యొక్క డ్రైవర్ వైపు డాష్‌బోర్డ్ కింద ఉంటుంది. మీరు దానిని గుర్తించలేకపోతే మీ వాహన యజమాని మాన్యువల్‌ని చూడండి.
2. స్కానర్‌ను కనెక్ట్ చేయండి: Plug the CR319's diagnostic cable connector firmly into the vehicle's OBD2 port. The device will power on automatically.
3. వాహనాన్ని ప్రారంభించండి: Turn the vehicle's ignition to the 'ON' position (engine off) or start the engine, depending on the diagnostic function you intend to perform.

4. ఆపరేటింగ్ సూచనలు

After connecting the CR319 to your vehicle, the main menu will appear. Use the Up/Down selection buttons to navigate through the options and the OK button to confirm a selection. The ESC button returns to the previous screen.

4.1 కోడ్లను చదవండి

This function retrieves Diagnostic Trouble Codes (DTCs) from the vehicle's computer. These codes indicate specific issues detected by the vehicle's self-diagnostic system.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'Diagnose'.
2. ఎంచుకోండి 'Read Codes'.
3. The scanner will display any stored, pending, or permanent codes along with their descriptions.

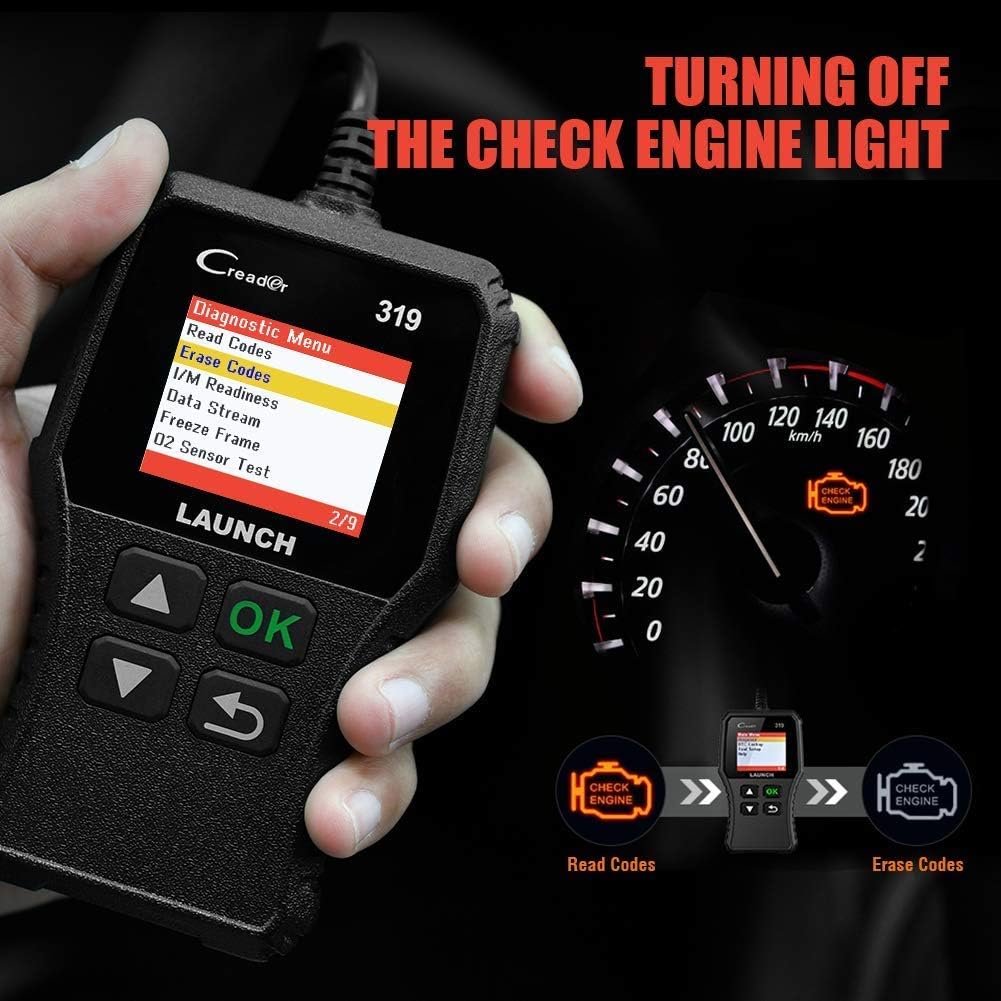

4.2 కోడ్‌లను క్లియర్ చేయండి

This function erases DTCs from the vehicle's computer and turns off the Check Engine Light (MIL). Ensure any underlying issues are resolved before clearing codes, as they may reappear.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'Diagnose'.
2. ఎంచుకోండి 'Erase Codes'.
3. Confirm the action when prompted. The Check Engine Light should turn off.

4.3 I / M సంసిద్ధత

This function checks the status of the vehicle's emission-related monitoring systems to determine if they are ready for an emissions test.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'Diagnose'.
2. ఎంచుకోండి 'I/M Readiness'.
3. The screen will display the status of various monitors (e.g., Misfire Monitor, Fuel System Monitor). 'OK' or 'Complete' indicates the monitor has run and passed; 'INC' or 'Incomplete' means the monitor has not yet run or completed its diagnostic cycle.

4.4 Data Stream (Live Data)

This function displays real-time operational data from the vehicle's engine control unit (ECU). This data can include engine RPM, vehicle speed, oxygen sensor readings, coolant temperature, and more.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'Diagnose'.
2. ఎంచుకోండి 'Data Stream'.
3. Use the Up/Down buttons to scroll through the various data parameters.

4.5 ఫ్రీజ్ ఫ్రేమ్

When an emission-related fault occurs, the vehicle's computer records a snapshot of operating conditions at the time of the fault. This data is called Freeze Frame data.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'Diagnose'.
2. ఎంచుకోండి 'Freeze Frame'.
3. Review the recorded parameters to understand the conditions under which the fault occurred.

4.6 డిటిసి శోధన

This feature allows you to manually enter a Diagnostic Trouble Code and view its definition from the scanner's internal database.

1. ప్రధాన మెను నుండి, ఎంచుకోండి 'DTC Lookup'.
2. Use the navigation buttons to input the desired DTC.
3. నొక్కండి 'OK' కు view the code definition.

4.7 Other OBD2 Functions

The CR319 also supports the following OBD2 functions, accessible through the 'Diagnose' menu:

• O2 సెన్సార్ టెస్ట్: Retrieves oxygen sensor monitor test results for the most recently completed tests.
• EVAP System Test (Mode 8): బాష్పీభవన ఉద్గార నియంత్రణ వ్యవస్థ యొక్క పరీక్షను ప్రారంభిస్తుంది.
• On-Board Monitor Test (Mode 6): Retrieves test results for emission-related powertrain components and systems that are not continuously monitored.
• వాహన సమాచారం: Displays the vehicle identification number (VIN), calibration ID (CALID), and calibration verification number (CVN).

5. అనుకూలత

The LAUNCH CR319 OBD2 Scanner is compatible with most American, European, and Asian vehicles manufactured from 1996 and newer that are OBDII-compliant. It supports all standard OBDII protocols, including KWP2000, ISO9141, J1850 VPW, J1850 PWM, and CAN (Controller Area Network).

5.1 Supported Vehicles

• 12V Gasoline cars.
• Vehicles compliant with OBDII standards (1996 US-based, 2000 EU-based, and newer Asian cars).

5.2 Not Supported Vehicles

• Diesel cars.
• 24V Heavy duty vehicles.
• Hybrid vehicles.
• Electric vehicles.

6. స్పెసిఫికేషన్లు

7. ట్రబుల్షూటింగ్

7.1 పరికరం పవర్ ఆన్ అవ్వదు

• Ensure the diagnostic cable is securely connected to the vehicle's OBD2 port.
• వాహనం యొక్క ఇగ్నిషన్ 'ఆన్' స్థానంలో ఉందో లేదా ఇంజిన్ నడుస్తోందో లేదో ధృవీకరించండి.
• Check the vehicle's fuse for the OBD2 port (consult your vehicle's owner's manual).

7.2 Communication Error with Vehicle

• Confirm the vehicle is OBDII-compliant (generally 1996 and newer for gasoline vehicles).
• Ensure the diagnostic cable is properly connected.
• Turn off the ignition, wait 10 seconds, then turn it back to 'ON' and try again.
• If possible, test the scanner on another compatible vehicle to rule out a device malfunction.

7.3 Codes Cannot Be Cleared

• వాహనం యొక్క ఇగ్నిషన్ 'ఆన్' స్థానంలో ఉందని నిర్ధారించుకోండి (ఇంజన్ ఆఫ్).
• If the underlying fault that triggered the code is still present, the code may not clear or will reappear immediately. Address the vehicle's issue first.

8. నిర్వహణ

• శుభ్రపరచడం: పరికరాన్ని శుభ్రం చేయడానికి మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి. రాపిడి క్లీనర్లు లేదా ద్రావకాలను నివారించండి.
• నిల్వ: Store the scanner in a clean, dry environment away from extreme temperatures and direct sunlight.
• కేబుల్ కేర్: Do not pull the cable forcefully or bend it sharply. Inspect the cable for damage before each use.

9. వారంటీ మరియు మద్దతు

For warranty information, technical support, or service inquiries, please contact LAUNCH customer support. Refer to the product packaging or the official LAUNCH webఅత్యంత తాజా సంప్రదింపు వివరాల కోసం సైట్.
