1. పరిచయం
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your VAILLANT ClimaVAIR 3.5 kW Mono Split Air Conditioner. Please read this manual thoroughly before using the appliance and keep it for future reference. Proper use and maintenance will ensure optimal performance and extend the lifespan of your unit.
2. ముఖ్యమైన భద్రతా సూచనలు
అగ్ని ప్రమాదం, విద్యుత్ షాక్ లేదా గాయం ప్రమాదాన్ని తగ్గించడానికి ఎల్లప్పుడూ ప్రాథమిక భద్రతా జాగ్రత్తలను అనుసరించండి.
- వృత్తిపరమైన సంస్థాపన: Installation, maintenance, and repair of this appliance must be performed by qualified service personnel. Incorrect installation can lead to electric shock, fire, or water leakage.
- విద్యుత్ భద్రత: Ensure the power supply matches the unit's specifications. Do not operate the unit with wet hands or in wet conditions. Do not modify the power cord or plug.
- పిల్లలు మరియు దుర్బల వ్యక్తులు: This appliance is not intended for use by persons (including children) with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure they do not play with the appliance.
- మండగల శీతలకరణి: This unit contains R32 refrigerant, which is mildly flammable. Ensure proper ventilation during installation and servicing. Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer.
- క్లియరెన్స్: Maintain adequate clearance around the indoor and outdoor units for proper airflow and servicing.
- శుభ్రపరచడం: Disconnect power before cleaning. Use a soft, dry cloth. Do not use chemical solvents or abrasive cleaners.
3. ఉత్పత్తి ముగిసిందిview
The VAILLANT ClimaVAIR is a mono split air conditioning system designed for efficient cooling and dehumidification of indoor spaces. It consists of an indoor unit and an outdoor unit (not shown in detail here, but essential for operation).

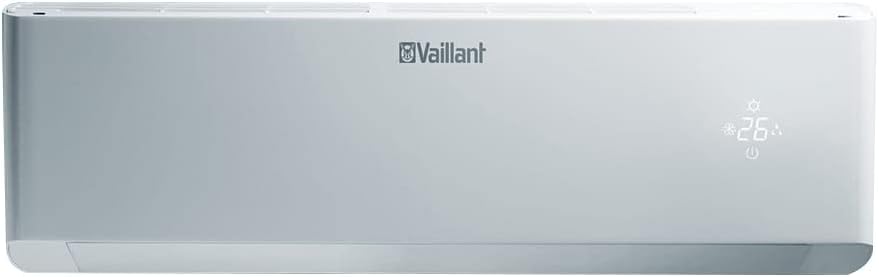

మూర్తి 1: ముందు view of the VAILLANT ClimaVAIR indoor unit. This image displays the sleek, white design of the indoor air conditioner unit, featuring the Vaillant logo centrally and a digital display on the right showing '26' and mode indicators.
కీ ఫీచర్లు
- శీతలీకరణ సామర్థ్యం: 3.5 kW
- డీహ్యూమిడిఫైయర్ ఫంక్షన్: Effectively reduces humidity levels.
- వైర్డు పవర్ సోర్స్: Reliable and consistent power delivery.
- కాంపాక్ట్ డిజైన్: White finish to blend with various interior decors.
4. సెటప్ మరియు ఇన్స్టాలేషన్
The VAILLANT ClimaVAIR air conditioner requires professional installation. Attempting to install the unit yourself without proper qualifications can void your warranty and pose significant safety risks. Please contact a certified HVAC technician for installation.
సాధారణ సంస్థాపన ముగిసిందిview (for reference by qualified personnel):
- సైట్ ఎంపిక: Choose appropriate locations for both indoor and outdoor units, considering airflow, drainage, and structural support.
- మౌంటు: Securely mount the indoor unit to a wall and the outdoor unit on a stable surface or wall bracket.
- శీతలకరణి పైపింగ్: Connect the refrigerant lines between the indoor and outdoor units, ensuring proper insulation and leak-free connections.
- పారుదల: Install a drain hose for condensate removal from the indoor unit.
- విద్యుత్ వైరింగ్: Connect the power supply and communication wiring according to the wiring diagram provided with the unit.
- Vacuuming and Charging: Evacuate the refrigerant lines to remove air and moisture, then charge with the correct amount of R32 refrigerant.
- టెస్ట్ రన్: Perform a test run to ensure all functions operate correctly and there are no leaks or abnormal noises.
మూర్తి 2: The VAILLANT ClimaVAIR indoor unit installed high on a wall in a modern living room, demonstrating its discreet integration into a home environment above a sofa.
మూర్తి 3: The VAILLANT ClimaVAIR indoor unit mounted on a wall in a bedroom, positioned above the headboard of a bed, illustrating its suitability for various room types.
5. ఆపరేటింగ్ సూచనలు
Your VAILLANT ClimaVAIR air conditioner is controlled via a remote control (not included in this manual's scope, refer to remote control manual for specific button functions).
ప్రాథమిక ఆపరేషన్
- పవర్ ఆన్/ఆఫ్: నొక్కండి ఆన్/ఆఫ్ button on the remote control to start or stop the unit.
ఆపరేటింగ్ మోడ్లు
The unit typically offers several operating modes:
- శీతలీకరణ మోడ్ (స్నోఫ్లేక్ చిహ్నం): గదిని చల్లబరచడానికి. మీకు కావలసిన ఉష్ణోగ్రతను సెట్ చేయండి.
- Dehumidifier Mode (నీటి బిందువు చిహ్నం): గణనీయమైన శీతలీకరణ లేకుండా గదిలో తేమను తగ్గిస్తుంది.
- ఫ్యాన్ మోడ్ (అభిమాని చిహ్నం): శీతలీకరణ లేదా వేడి లేకుండా గాలిని ప్రసరిస్తుంది.
ఉష్ణోగ్రత సర్దుబాటు
ఉపయోగించండి Temperature Up (▲) మరియు Temperature Down (▼) buttons on the remote control to set your desired temperature. The display on the indoor unit will show the set temperature.
అభిమాని వేగం సర్దుబాటు
నొక్కండి ఫ్యాన్ వేగం button to cycle through available fan speeds (e.g., Low, Medium, High, Auto).
6. నిర్వహణ
Regular maintenance ensures efficient operation and prolongs the life of your air conditioner. Always disconnect power to the unit before performing any maintenance.
ఎయిర్ ఫిల్టర్ క్లీనింగ్
గాలి ఫిల్టర్లను వాడకం మరియు గాలి నాణ్యతను బట్టి ప్రతి రెండు వారాలకు ఒకసారి లేదా అంతకంటే ఎక్కువసార్లు శుభ్రం చేయాలి.
- ఇండోర్ యూనిట్ ముందు ప్యానెల్ తెరవండి.
- ఎయిర్ ఫిల్టర్లను జాగ్రత్తగా తొలగించండి.
- ఫిల్టర్లను వాక్యూమ్ క్లీనర్తో శుభ్రం చేయండి లేదా గోరువెచ్చని నీరు మరియు తేలికపాటి డిటర్జెంట్తో కడగాలి.
- వాటిని బాగా కడిగి, మళ్ళీ చొప్పించే ముందు నీడ ఉన్న ప్రదేశంలో పూర్తిగా ఆరనివ్వండి.
- ముందు ప్యానెల్ను మూసివేయండి.
బాహ్య క్లీనింగ్
Wipe the exterior of the indoor unit with a soft, dry cloth. For stubborn dirt, use a damp cloth with a mild detergent, then wipe dry. Do not use harsh chemicals, abrasive cleaners, or solvents.
కాలానుగుణ నిర్వహణ
Before the cooling season, it is recommended to have a qualified technician inspect the refrigerant levels, electrical connections, and overall system performance.
7. ట్రబుల్షూటింగ్
సేవను సంప్రదించే ముందు, ఈ క్రింది సాధారణ సమస్యలను తనిఖీ చేయండి:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| యూనిట్ ప్రారంభం కాదు | విద్యుత్ సరఫరా లేదు Remote control batteries low | విద్యుత్ కనెక్షన్ మరియు సర్క్యూట్ బ్రేకర్ను తనిఖీ చేయండి రిమోట్ కంట్రోల్ బ్యాటరీలను భర్తీ చేయండి |
| తగినంత శీతలీకరణ లేదు | మురికి గాలి ఫిల్టర్లు కిటికీలు/తలుపులు తెరిచి ఉన్నాయి ఉష్ణోగ్రత అమరిక చాలా ఎక్కువగా ఉంది | క్లీన్ ఎయిర్ ఫిల్టర్లు కిటికీలు మరియు తలుపులు మూసివేయండి సెట్ ఉష్ణోగ్రతను తగ్గించండి |
| ఇండోర్ యూనిట్ నుండి నీటి లీకేజీ | Clogged drain hose సరికాని సంస్థాపన | Clear the drain hose Contact a qualified technician for inspection |
| అసాధారణ శబ్దం | వదులుగా ఉండే భాగాలు ఫ్యాన్ అడ్డంకి | Contact a qualified technician for inspection |
ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్య కొనసాగితే, దయచేసి అర్హత కలిగిన సర్వీస్ టెక్నీషియన్ను సంప్రదించండి.
8. సాంకేతిక లక్షణాలు
| స్పెసిఫికేషన్ | వివరాలు |
|---|---|
| బ్రాండ్ | వాల్లంట్ |
| మోడల్ సంఖ్య | 10022693 (VAI5-035WNI) |
| తయారీదారు పార్ట్ నంబర్ | 0010022693 |
| ఉత్పత్తి కొలతలు (ఇండోర్ యూనిట్) | 57 x 29 x 29 సెం.మీ |
| వస్తువు బరువు | 14 కిలోలు |
| రంగు | తెలుపు |
| శక్తి మూలం | వైర్డు |
| వాట్tage | 3.5 kW |
| శీతలీకరణ సామర్థ్యం | 3.5 కిలోవాట్లు |
| ప్రత్యేక లక్షణాలు | డీహ్యూమిడిఫైయర్ |
| చేర్చబడిన భాగాలు | ఇన్స్టాలేషన్ హార్డ్వేర్ |
| శీతలకరణి రకం | R32 (refer to unit label for exact charge) |
9. వారంటీ మరియు కస్టమర్ మద్దతు
Your VAILLANT ClimaVAIR air conditioner comes with a limited warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official VAILLANT webవారంటీ క్లెయిమ్ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.
For technical support, service requests, or inquiries about spare parts, please contact your local VAILLANT authorized dealer or customer service center. Contact information can typically be found on the VAILLANT official webసైట్ లేదా మీ ఉత్పత్తి డాక్యుమెంటేషన్లో.
