Westbrass Develosah DT1F271-12 Hot Water Dispenser Faucet & HotMaster DigiHot Digital Tank System

పరిచయం

This manual provides essential information for the safe and efficient installation, operation, and maintenance of your Westbrass Develosah 9-inch 1-Handle Hot Water Dispenser Faucet with HotMaster DigiHot Digital Tank System and In-line Water Filter. This system is designed to deliver instant hot water at various preset temperatures for cooking, beverages, and cleaning tasks. Please read all instructions, cautions, and warnings carefully before proceeding.

Image: The Westbrass Develosah Hot Water Dispenser Faucet and HotMaster DigiHot Digital Tank System shown installed in a modern kitchen environment.

భద్రతా సూచనలు

IMPORTANT: DO NOT PLUG IN THE INSTANT HOT WATER TANK UNTIL TANK IS FULL.

For your safety and satisfaction, please read all instructions, cautions, and warnings before installing or using this electronic instant hot water appliance. This appliance is not intended for commercial use.

• Do not plug in the tank until all water connections have been made and checked for water tightness. The Instant Hot Water Tank must be filled with water.
• The Instant Hot Water Tank is filled only when water continuously passes out of the faucet spout. For Hot and Cold units, water must pass freely through the hot water side. It is recommended to flush the tank using several pints of water before operating. This ensures air is removed from the system and any residual carbon is removed from the filter.
• Make sure all electrical wiring and connections conform to local standards and codes.
• A standard 120V electrical outlet is required under the sink.
• If possible, use a separate circuit dedicated to your Hot Tank or a dual outlet air switch between the tank and the garbage disposal.
• తక్షణ వేడి నీటి ఉపకరణం ఒక ఓపెన్ వెంటెడ్ సిస్టమ్. నష్టం లేదా పేలుళ్లను నివారించడానికి ట్యాంక్ వేడెక్కుతున్నప్పుడు చిమ్ము నుండి నీరు అయిపోతుంది.
• The operating pressure is 22psi to a maximum of 72psi.
• వాటర్ ఫిల్టర్ తప్పనిసరిగా ఎలక్ట్రానిక్ ఇన్‌స్టంట్ హాట్ వాటర్ ఉపకరణానికి కనెక్ట్ చేయబడాలి మరియు ప్రతి 6 నెలలకు ఒకసారి భర్తీ చేయాలి లేదా హామీ చెల్లదు.

విద్యుత్ షాక్ ప్రమాదం:

• Using an ungrounded connection or improper connection of the power supply to the product can result in serious injury or death.
• గ్రౌండ్ టెర్మినల్‌ను తీసివేయవద్దు.
• ప్లగ్‌ని మార్చవద్దు.
• Do not disassemble the main box or any part of the power supply.

ముఖ్యమైన నోటీసు:

This product can cause harm if installed incorrectly and should only be installed by a competent person. If you are unsure about the installation, please contact a qualified plumber or electrician.

చేర్చబడిన భాగాలు

ఎలక్ట్రానిక్ తక్షణ వేడి నీటి ఉపకరణం కింది వాటితో సరఫరా చేయబడుతుంది:

• USA IEC పవర్ లీడ్‌తో కూడిన ఎలక్ట్రానిక్ ఇన్‌స్టంట్ హాట్ వాటర్ ఉపకరణం.
• 3/8 inch NPSM x 1/4 inch insert fitting and clamp.
• 3/8 inch NPSM x 5/16 inch insert tank inlet fitting.
• ShokBlok faucet and filter protection unit.
• F400 filter cartridge, mounting head, and cartridge.
• D261-NL-XX or D271-NL-XX Instant hot only faucet.

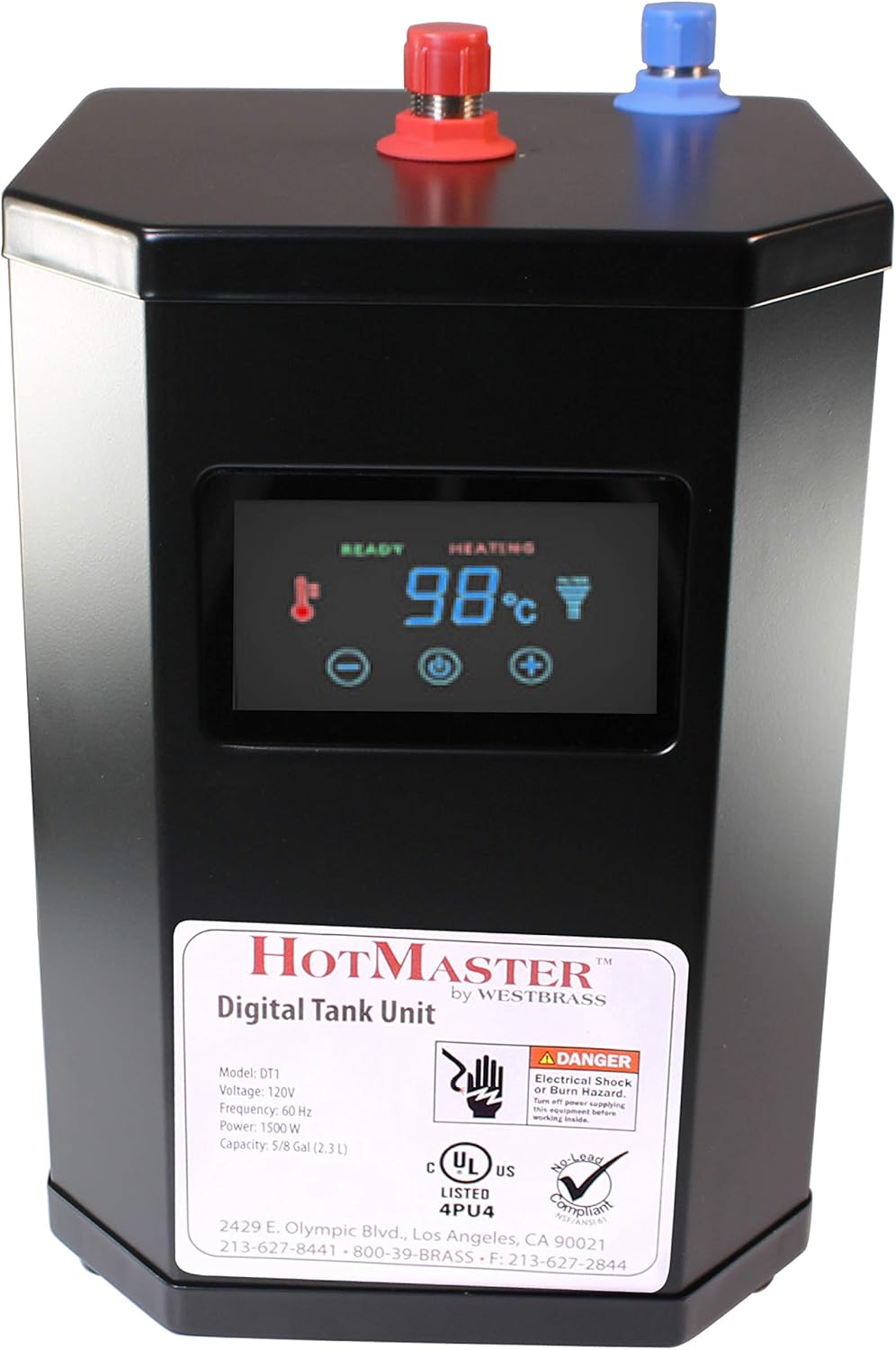

చిత్రం: క్లోజప్ view of the HotMaster DigiHot Digital Tank Unit, showing its digital display and warning labels.

Image: The Westbrass Develosah 1-Handle Hot Water Dispenser Faucet in an Oil Rubbed Bronze finish.

Image: The F400 In-line Water Filter Unit, including the filter cartridge and mounting head.

Tools You May Need to Install

• టేప్ కొలత
• సర్దుబాటు చేయగల రెంచ్
• PTFE టేప్
• Silicone Sealant (do not use plumber's putty)
• స్క్రూడ్రైవర్
• Hacksaw (if needed for tubing)
• Tubing Cutter (if needed for tubing)

సంస్థాపన అవసరాలు

విద్యుత్ అవసరాలు

A 120 వోల్ట్, 60 Hz 15 amp fused, grounded electrical power supply is required. It is recommended that a separate circuit serving only your electronic instant hot water appliance be provided or use an outlet that can be turned on/off by a disposal switch. This electronic instant hot water appliance is equipped with a power supply cord with a power plug. To minimize possible shock hazard, the cord must be plugged into a mating, ground-type outlet, grounded in accordance with all national and local codes and ordinances. If a socket outlet is not available, it is the responsibility and obligation of the customer to have a properly grounded outlet installed by a qualified electrician.

నీటి సరఫరా అవసరాలు

స్థానిక కోడ్‌లు అనుమతిస్తే, తక్షణ వేడి నీటి ఇన్‌లెట్‌ను ఐసోలేషన్ వాల్వ్ లేదా ట్యాప్‌కు చల్లటి నీటిని అందించడానికి మరొక పద్ధతిని ఉపయోగించి చల్లని నీటి సరఫరా లైన్‌కు కనెక్ట్ చేయాలి.

ముఖ్యమైనది:

ఐసోలేషన్ వాల్వ్‌ల వినియోగాన్ని స్థానిక కోడ్‌లు అనుమతించకపోతే, మీ స్థానిక ప్లంబింగ్ సరఫరా పంపిణీదారు నుండి ప్రత్యేక ఫీడ్ వాల్వ్‌లను పొందవచ్చు. నీటిలో అపరిశుభ్రత, ఇస్త్రీ చిప్స్, ఇసుక రేణువులు మొదలైన వాటితో కలిపితే, ఎలక్ట్రానిక్ తక్షణ వేడి నీటి ఉపకరణం మరియు ట్యాప్ యొక్క పైపులు బ్లాక్ చేయబడతాయి మరియు వారంటీని రద్దు చేస్తుంది.

పర్యావరణ అవసరాలు

Do not install the electronic instant hot water appliance outdoors or in a location that may fall below zero degrees Celsius, otherwise the pipes and the tap and tank will be frozen and there can be serious safety issues, possible bodily injury, accidents and property damaged which will VOID the warranty.

Do not wash the electronic instant hot water appliance with water directly. The installation environment should be ventilated, with protection from direct sunshine. When installing the electronic instant hot water appliance, provide approximately 10cm to 15cm (4" - 6") of air space on the sides of the unit for air circulation and approximately 2.5cm (1") in front. The humidity levels should be in the range of 10% to 60%.

తక్షణ వేడి నీటి పంపు సమాచారం

ప్రామాణిక పీపాలో నుంచి నీళ్లు బయిటికి రావడమునకు వేసివుండే చిన్న గొట్టమును కనెక్ట్ చేయడం వలన గాయం ఏర్పడవచ్చు మరియు ఎలక్ట్రానిక్ ఇన్‌స్టంట్ హాట్ వాటర్ ఉపకరణం దెబ్బతింటుంది మరియు వారంటీని రద్దు చేస్తుంది. అధిక నీటి ఉష్ణోగ్రత కారణంగా మరియు భద్రతా కారణాల దృష్ట్యా, ఎలక్ట్రానిక్ తక్షణ వేడి నీటి ఉపకరణం ఒత్తిడిలో ఉండదు. ఈ యూనిట్ వెంటెడ్ సిస్టమ్‌ని ఉపయోగించి ఇన్‌స్టంట్ హాట్ వాటర్ డిస్పెన్సర్‌ల కోసం మాత్రమే.

సంస్థాపనా దశలు

Follow these steps for proper installation of your Westbrass Hot Water Dispenser System. Refer to the accompanying video for visual guidance.

1. Position the Instant Hot Water Appliance: Ensure the electronic instant hot water appliance is NOT connected to the electric power during installation. Place the appliance in position and check that the instant hot water tap connection pipes and the power cord will reach without being stretched. The electronic instant hot water appliance must be positioned so the tubes from and to the instant hot water tap do not twist or kink.
2. Connect the Cross Fitting: Lock the cross fitting onto the hose labeled '1' from the faucet.
3. Connect Hose 2 to Filter: Use hose labeled '2' to insert into the filter unit.
4. Connect Hose 3 to Filter Outlet: Use hose labeled '3' to combine with the outlet of the filter. Pull the clamp భద్రపరచడానికి.
5. Connect Hose 3 to Cross Fitting: Use the other side of hose labeled '3' to connect with the cross fitting.
6. Connect Hose 4 to Second Filter: Use hose labeled '4' to insert into the second filter (if applicable, or the inlet of the tank).
7. Connect Hose 5 to Filter Outlet: Use hose labeled '5' to combine with the outlet of the filter. Pull the clamp భద్రపరచడానికి.
8. Connect Hose 5 to Hot Tank Inlet: Use the other side of hose labeled '5' to connect with the hot tank inlet (blue connection).
9. Connect Hose 6 to Hot Tank Outlet: Use hose labeled '6' to connect with the hot tank outlet (red connection).
10. Connect Hose 7 to Cross Fitting: Use hose labeled '7' to connect with the cross fitting.
11. Connect Hoses 8 & 9 to Angle Valve: Use hoses labeled '8' and '9' to connect to the angle valves for the water supply.
12. Check Water Flow and Fill Tank: Before turning on the tank, you need to fill the tank with water until you find water coming out from the faucet spout.
13. Connect Power Plug: Finally, plug in the power cable to the socket and turn on the power at the breaker.

ఆపరేటింగ్ సూచనలు

ఉష్ణోగ్రత సర్దుబాటు

The HotMaster DigiHot Digital Tank System offers 6 preset temperatures for easy use, ranging from 167°F to 208°F. The actual temperature will display the approximate water temperature at the thermostat position.

• Press the ON/OFF button to control the power.
• Use the Up or Down buttons to select the desired temperature.
• To turn on the electronic instant hot water appliance, touch the ON/OFF button and hold for 3 seconds until the display lights up.
• ప్లస్/మైనస్ బటన్‌లను నొక్కండి మరియు ప్రతిసారీ నొక్కండి, తద్వారా అవసరమైన ఉష్ణోగ్రత కనిపించే వరకు ఉష్ణోగ్రత సెట్టింగ్‌లు మారుతాయి.

When the electronic instant hot water appliance is in heating mode, a moving red arc line of lights will indicate that the appliance is heating up. Once the required set temperature is reached, the red arc line will become static. There are two display boxes: Heating and Hot. When the tank is heating up, the Heating light will be lit, and when temperature is achieved, the Hot display box will light up.

When instant hot water is drawn from the tap or the water temperature falls below a preset level, the unit will automatically reheat to the required temperature setting.

To turn off the electronic instant hot water appliance at any time, press the ON/OFF button.

Image: Diagram illustrating the 6 preset temperature settings and their recommended uses (e.g., 208°F for cooking, 194°F for tea).

నిర్వహణ

ఫిల్టర్ భర్తీ

The F400 in-line water filter unit (F400R replacement cartridges sold separately) must be replaced every 6 months. Failure to replace the filter as recommended may void the product warranty and affect performance.

క్లీనింగ్

For general product care, wipe clean the exterior surfaces of the faucet and tank as needed.

ట్రబుల్షూటింగ్

If you encounter any issues with your hot water dispenser, please review the installation steps and operating instructions. Ensure all connections are secure and the tank is properly filled before powering on. If problems persist, consult a qualified professional or contact Westbrass customer support.

స్పెసిఫికేషన్లు

Image: HotMaster DigiHot Digital Tank Unit with key specifications: 100 cups/hour, 2.5 QT capacity, 1500 Watts, and dimensions (11" H x 7.5" W x 7.5" D).

Image: Specification sheet detailing the dimensions of the Develosah faucet, including overall height, spout projection, and mounting hole requirements.

వారంటీ మరియు మద్దతు

వారంటీ సమాచారం

This product comes with a 1 Year Limited Warranty. Please refer to the warranty documentation included with your purchase for full details and terms.

కస్టమర్ మద్దతు

For further assistance, technical support, or to inquire about replacement parts, please contact Westbrass customer service. Contact information can typically be found on the Westbrass webసైట్ లేదా మీ ఉత్పత్తి ప్యాకేజింగ్‌లో.
