పరిచయం
This manual provides essential instructions for the safe and efficient operation, maintenance, and troubleshooting of your CAT HV0DF-18S 18-inch Industrial Oscillating Floor Fan. Please read this manual thoroughly before using the product and retain it for future reference.
The CAT HV0DF-18S is designed for high-velocity air circulation, featuring a heavy-duty motor, metal drum cage, industrial aluminum fan blades, and an adjustable tilt fan cage. It provides up to 4000 CFM of airflow.
ముఖ్యమైన భద్రతా సమాచారం
అగ్ని ప్రమాదాలు, విద్యుత్ షాక్ మరియు వ్యక్తిగత గాయాల ప్రమాదాన్ని తగ్గించడానికి విద్యుత్ ఉపకరణాలను ఉపయోగిస్తున్నప్పుడు ఎల్లప్పుడూ ప్రాథమిక భద్రతా జాగ్రత్తలను అనుసరించండి.
- ఈ ఫ్యాన్ ఉపయోగించే ముందు అన్ని సూచనలను చదవండి.
- విద్యుత్ సరఫరా వాల్యూమ్తో సరిపోలుతుందని నిర్ధారించుకోండిtage అని అభిమానుల రేటింగ్ లేబుల్పై పేర్కొనబడింది.
- దెబ్బతిన్న త్రాడు లేదా ప్లగ్తో ఎలాంటి ఫ్యాన్ను ఆపరేట్ చేయవద్దు. ఫ్యాన్ని విస్మరించండి లేదా పరీక్ష మరియు/లేదా మరమ్మత్తు కోసం అధీకృత సేవా సదుపాయానికి తిరిగి వెళ్లండి.
- కార్పెటింగ్ కింద త్రాడును నడపవద్దు. త్రో రగ్గులు, రన్నర్లు లేదా ఇలాంటి కవరింగ్లతో త్రాడును కవర్ చేయవద్దు. త్రాడును ట్రాఫిక్ ప్రాంతం నుండి దూరంగా అమర్చండి మరియు అది ఎక్కడికి జారిపోదు.
- To disconnect fan, turn controls to OFF, then remove plug from outlet.
- Do not insert fingers or foreign objects into any ventilation or exhaust opening.
- ఆరుబయట ఉపయోగించవద్దు.
- Unplug fan from outlet when not in use, when moving it from one location to another, and before cleaning.
- ఈ మాన్యువల్లో వివరించిన విధంగా మాత్రమే ఈ ఫ్యాన్ను ఉపయోగించండి. తయారీదారు సిఫార్సు చేయని ఏదైనా ఇతర ఉపయోగం అగ్ని ప్రమాదం, విద్యుత్ షాక్ లేదా వ్యక్తులకు గాయం కలిగించవచ్చు.
- Do not use this fan near windows, in bathrooms, or in wet locations.
ఉత్పత్తి ముగిసిందిview
The CAT HV0DF-18S is an 18-inch industrial oscillating floor fan designed for powerful air circulation in various environments.

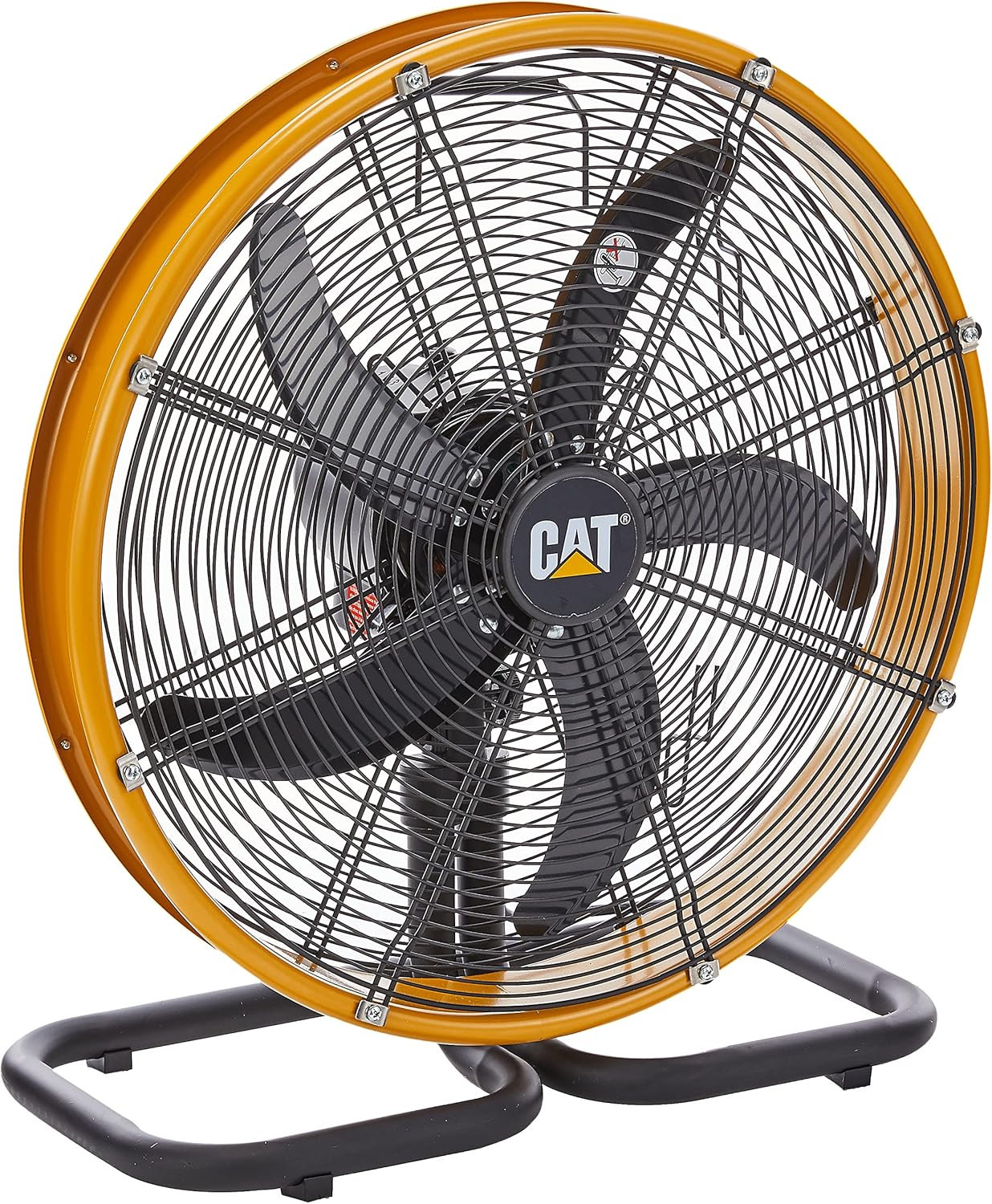

మూర్తి 1: ముందు view of the CAT HV0DF-18S Industrial Oscillating Floor Fan, showing the yellow fan housing, black blades, and sturdy base.
చిత్రం 2: కోణీయ view of the CAT HV0DF-18S fan, highlighting its robust construction and design.
చిత్రం 3: వెనుక view of the CAT HV0DF-18S fan, showing the motor housing and the integrated power cord wrap.
Figure 4: Close-up of the rotary speed switch on the CAT HV0DF-18S fan, indicating settings 0 (off), 1, 2, and 3.

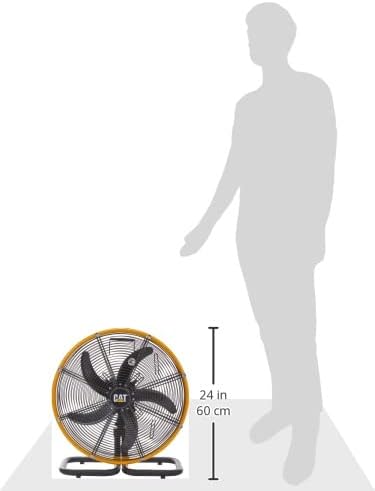

Figure 5: Size comparison of the CAT HV0DF-18S fan next to a person, illustrating its 24-inch (60 cm) height.
సెటప్
The CAT HV0DF-18S fan typically requires minimal assembly. It is designed for floor mounting and comes with a sturdy steel plate base.
- అన్ప్యాకింగ్: Carefully remove the fan from its packaging. Inspect for any damage that may have occurred during shipping.
- ప్లేస్మెంట్: Place the fan on a stable, level surface. Ensure there is adequate space around the fan for optimal air circulation and to prevent obstruction of the air intake and exhaust.
- పవర్ కనెక్షన్: Unwind the 9.5-foot power supply cord. Ensure the fan's speed control is in the "0" (OFF) position before plugging the fan into a standard 220-240V, 50/60Hz electrical outlet.
ఆపరేటింగ్ సూచనలు
The fan features a rotary speed switch and an adjustable tilt mechanism.
- పవర్ ఆన్/ఆఫ్: To turn the fan ON, rotate the speed control switch (refer to Figure 4) from "0" to your desired speed setting (1, 2, or 3). To turn the fan OFF, rotate the switch back to "0".
- ఫ్యాన్ వేగాన్ని సర్దుబాటు చేయడం:
- Setting 1: Low speed for gentle air movement.
- Setting 2: Medium speed for moderate air circulation.
- Setting 3: High speed for maximum airflow (up to 4000 CFM).
- వంపు సర్దుబాటు: The fan cage can be tilted to direct airflow upwards or downwards. Loosen the adjustment knobs on the sides of the fan cage, adjust the angle as desired, and then securely tighten the knobs.
- ఆసిలేషన్: The fan is designed with an oscillating function to distribute air across a wider area. The oscillation mechanism operates automatically when the fan is running.
నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ సరైన పనితీరును నిర్ధారిస్తుంది మరియు మీ ఫ్యాన్ జీవితకాలం పొడిగిస్తుంది.
- శుభ్రపరచడం:
- శుభ్రం చేసే ముందు ఎల్లప్పుడూ ఫ్యాన్ను పవర్ అవుట్లెట్ నుండి అన్ప్లగ్ చేయండి.
- ఒక మృదువైన ఉపయోగించండి, డిamp ఫ్యాన్ బయటి ఉపరితలాలను తుడవడానికి గుడ్డ. రాపిడి క్లీనర్లు లేదా ద్రావకాలను ఉపయోగించవద్దు.
- To clean the fan blades, the front grille may need to be removed. Refer to the assembly instructions (if applicable) for safe removal and reattachment. Use a soft brush or vacuum cleaner to remove dust and debris from the blades and grille.
- ఫ్యాన్ను తిరిగి ప్లగ్ చేసే ముందు అన్ని భాగాలు పూర్తిగా పొడిగా ఉన్నాయని నిర్ధారించుకోండి.
- నిల్వ: When not in use for extended periods, store the fan in a cool, dry place. Use the built-in cord wrap to neatly store the power cord.
- సరళత: ఫ్యాన్ మోటార్ శాశ్వతంగా లూబ్రికేట్ చేయబడుతుంది మరియు అదనపు లూబ్రికేషన్ అవసరం లేదు.
ట్రబుల్షూటింగ్
కస్టమర్ సపోర్ట్ను సంప్రదించే ముందు, దయచేసి ఈ క్రింది సాధారణ సమస్యలు మరియు పరిష్కారాలను చూడండి:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ఫ్యాన్ పనిచేయదు. | విద్యుత్ సరఫరా లేదు. Fan switch is OFF. | పవర్ కార్డ్ పనిచేసే ఎలక్ట్రికల్ అవుట్లెట్లోకి సురక్షితంగా ప్లగ్ చేయబడిందని నిర్ధారించుకోండి. Turn the speed control switch to a desired speed setting (1, 2, or 3). |
| తగ్గిన గాలి ప్రవాహం. | Dust accumulation on blades/grille. Fan is on a low speed setting. | Unplug the fan and clean the blades and grilles as described in the Maintenance section. ఫ్యాన్ స్పీడ్ సెట్టింగ్ను పెంచండి. |
| అసాధారణ శబ్దం లేదా కంపనం. | వదులుగా ఉండే భాగాలు. ఫ్యాన్ స్థిరమైన ఉపరితలంపై లేదు. ఫ్యాన్ బ్లేడ్లలో అడ్డంకి. | Check for any loose screws or components and tighten them. ఫ్యాన్ను దృఢమైన, సమతల ఉపరితలంపై ఉంచండి. Unplug the fan and carefully inspect the blades for any obstructions. Remove if safe to do so. |
| డోలనం పనిచేయడం లేదు. | అంతర్గత యంత్రాంగం సమస్య. | If troubleshooting steps do not resolve the issue, contact customer support. Do not attempt to repair internal components. |
స్పెసిఫికేషన్లు
- మోడల్: HV0DF-18S
- బ్రాండ్: CAT (Caterpillar)
- ఫ్యాన్ రకం: పారిశ్రామిక ఓసిలేటింగ్ ఫ్లోర్ ఫ్యాన్
- బ్లేడ్ వ్యాసం: 18 అంగుళాలు
- గాలి ప్రవాహం: 4000 వరకు CFM
- శక్తి మూలం: కార్డెడ్ ఎలక్ట్రిక్
- వాల్యూమ్tage: 220-240V
- ఫ్రీక్వెన్సీ: 50/60Hz
- విద్యుత్ వినియోగం: 140W
- ఉత్పత్తి కొలతలు: 29.5D x 30.1W x 8.7H సెంటీమీటర్లు
- వస్తువు బరువు: 5 కిలోలు
- ప్రత్యేక లక్షణాలు: Adjustable Tilt, Oscillating
- చేర్చబడిన భాగాలు: 1 x Oscillating Floor Fan
- మెటీరియల్: Metal drum cage, industrial aluminum fan blade
వారంటీ సమాచారం
ఈ ఉత్పత్తి a తో వస్తుంది 1-Year Type of Guarantee. Please retain your proof of purchase for warranty claims. The warranty covers manufacturing defects under normal use. It does not cover damage resulting from misuse, accident, alteration, or unauthorized repair.
కస్టమర్ మద్దతు
For technical assistance, warranty claims, or service inquiries, please contact the retailer or authorized service center where you purchased the product.
విక్రేత: Aerogaz(S) PTE LTD
మరిన్ని వివరాలకు, మీరు సందర్శించవచ్చు CAT Store on Amazon.sg.
