పరిచయం
Welcome to the Ambition Soldier Wireless Tattoo Pen Machine user manual. This guide provides essential information for the safe and effective operation, maintenance, and troubleshooting of your new tattoo machine. Please read this manual thoroughly before first use and keep it for future reference.
ఉత్పత్తి ముగిసిందిview
The Ambition Soldier is a rotary battery pen tattoo machine designed for both professionals and beginners. It features a 2400mAh wireless power supply, a Japan coreless motor, and a digital LED display for precise control.

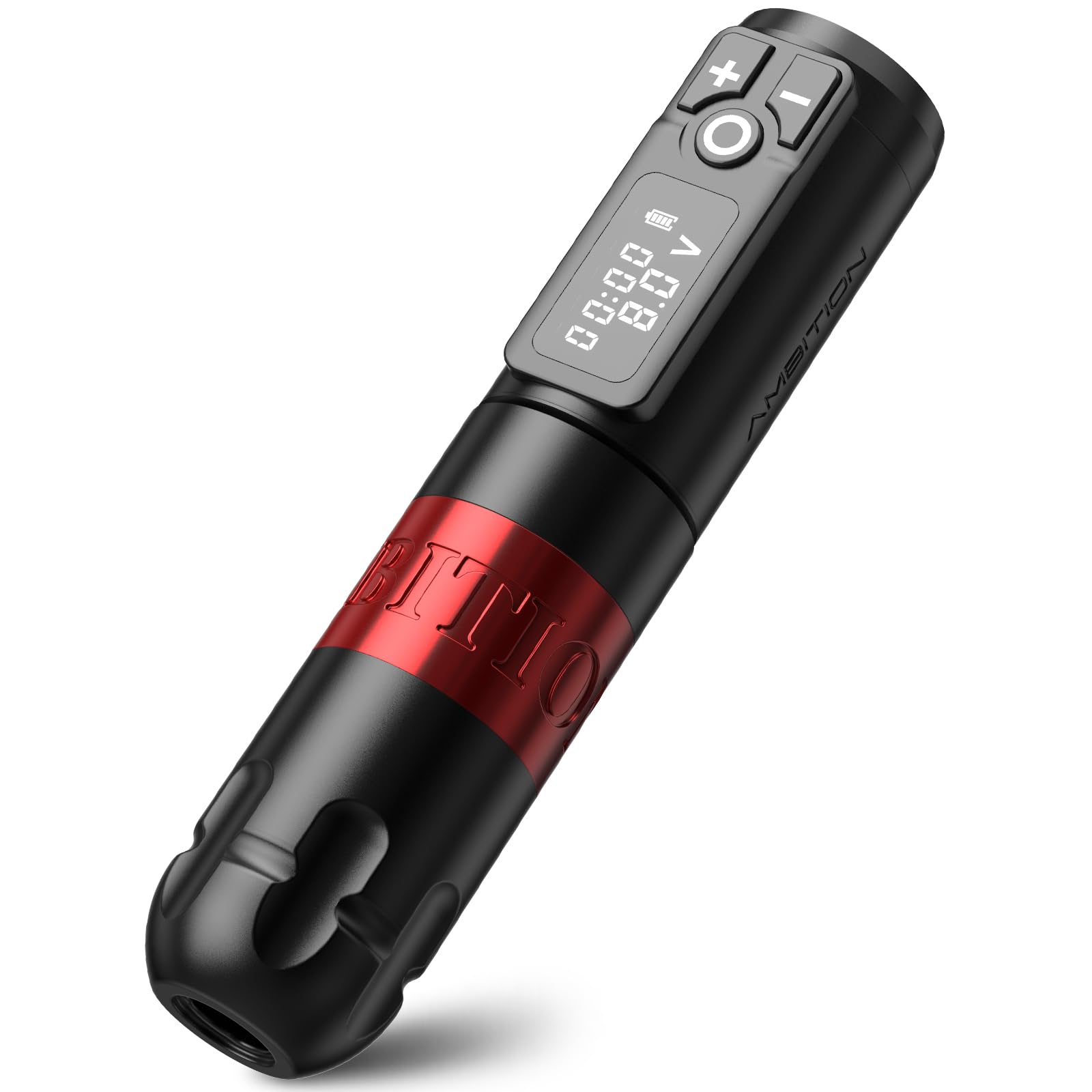

జనరల్ view of the Ambition Soldier Wireless Tattoo Pen Machine, showcasing its ergonomic design and integrated digital display.
ముఖ్య లక్షణాలు:
- మెటీరియల్: Aluminum alloy construction (148mm length, 32mm grip diameter, 210g weight). Well-balanced for comfortable handling.
- మోటార్: Custom coreless motor, 10V - 9000RPM, designed for powerful operation, low skin trauma, and fast coloring without overheating.
- బ్యాటరీ: 2400mAh capacity (built-in 3x 800mAh lithium batteries), providing up to 10 hours of stable operation on 8V output, with a 2-3 hour full charge time. Rechargeable at any time.
- అనుకూలత: Compatible with all cartridge needle types. Direct drive system ensures strong and effective performance for both lining and shading.
- ప్యాకేజీ విషయాలు: 1 Battery Tattoo Pen, 1 extra 4.0mm stroke cam, 1 RCA adapter, 1 USB fast charging data cable, 1 Box.
సెటప్
బ్యాటరీని ఛార్జ్ చేస్తోంది
Connect the provided USB fast charging data cable to the machine and a suitable power adapter. The LED display will indicate charging status. A full charge typically takes 2-3 hours. The battery can be recharged at any time.
Attaching the Cartridge Needle
Ensure the machine is powered off. Carefully insert the desired cartridge needle into the machine's front end. Twist gently to secure it. The machine is compatible with all standard cartridge needle types.
This image illustrates the machine's click system, featuring a stainless steel ball for wear-resistant, high-precision, and crisp sound during needle depth adjustments.
Adjusting Needle Depth
Rotate the grip of the machine to adjust the needle depth to your preference.
This image shows the multi-function LED display on the Ambition Soldier tattoo pen, which clearly indicates the working voltage, working time, and remaining power.
ఆపరేటింగ్ సూచనలు
పవర్ ఆన్/ఆఫ్
To power ON or OFF, long press the 'O' key for 3 seconds.
Output Pause / Resume
Short press the 'O' key to pause the output. Short press it again to resume the output. The machine will resume at the working voltage set before the pause.
అవుట్పుట్ వాల్యూమ్ని సర్దుబాటు చేస్తోందిtage
Press the '+' or '-' key to adjust the output voltage. Each press adjusts the voltage ద్వారా 0.1V.
Monitoring Working Time
The LED display shows the working time, accurate to minutes. The timer resets when the power is turned off and pauses when the output is paused.
Monitoring Power Level
The LED display shows the remaining power in four divisions.
ప్రదర్శన వీడియోలు
Video demonstrating the Ambition Soldier Wireless Tattoo Pen Machine in use for a neck tattoo. This video highlights the machine's precision and ease of handling during a tattooing session.
వీడియో షోasing the Ambition Soldier Rotary Battery Pen in action, demonstrating its smooth operation and versatility for various tattoo styles.
నిర్వహణ
క్లీనింగ్
After each use, wipe down the machine with a suitable disinfectant solution. Ensure no liquids enter the motor or electronic components.
The machine is water-resistant, but not waterproof. Avoid submerging it in liquids.
నిల్వ
ప్రత్యక్ష సూర్యకాంతి మరియు తీవ్రమైన ఉష్ణోగ్రతలు పడకుండా శుభ్రమైన, పొడి ప్రదేశంలో యంత్రాన్ని నిల్వ చేయండి.
బ్యాటరీ సంరక్షణ
To prolong battery life, avoid fully discharging the battery frequently. Recharge as needed.
ట్రబుల్షూటింగ్
మెషిన్ ఆన్ చేయడం లేదు
- బ్యాటరీ ఛార్జ్ అయిందో లేదో తనిఖీ చేయండి. అవసరమైతే రీఛార్జ్ చేయండి.
- Ensure the 'O' key is long-pressed for 3 seconds to power on.
Inconsistent Power Output
- బ్యాటరీ ఛార్జ్ స్థాయిని ధృవీకరించండి.
- Ensure the cartridge needle is properly seated.
అసాధారణ శబ్దం లేదా కంపనం
- Check the cartridge needle for any damage or improper seating.
- సమస్య కొనసాగితే, కస్టమర్ సపోర్ట్ని సంప్రదించండి.
స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| మెటీరియల్ | అల్యూమినియం మిశ్రమం |
| పొడవు | 148మి.మీ |
| గ్రిప్ వ్యాసం | 32మి.మీ |
| బరువు | 210గ్రా |
| మోటార్ | Custom Coreless Motor |
| మోటార్ వేగం | 10V - 9000RPM |
| బ్యాటరీ కెపాసిటీ | 2400mAh (3x 800mAh lithium) |
| వర్కింగ్ వాల్యూమ్tagఇ (8V) | 10 గంటల వరకు |
| ఛార్జింగ్ సమయం | 2-3 గంటలు |
| స్ట్రోక్ పొడవు | 4.0mm (with extra cam) |
| అనుకూలత | All cartridge needle types |
| అంశం మోడల్ సంఖ్య | BSDCB-KXB3-Red-1 |
| ఉత్పత్తి కొలతలు | 7.28 x 5.31 x 2.13 అంగుళాలు |
| నీటి నిరోధకత | వాటర్ రెసిస్టెంట్ |
భద్రతా సమాచారం
బాహ్య వినియోగం కోసం మాత్రమే. కళ్ళతో సంబంధాన్ని నివారించండి. నగ్న మంట నుండి దూరంగా ఉంచండి.
This device is intended for professional use by trained individuals. Improper use can lead to injury or damage.
Always ensure proper sterilization of needles and equipment before use.
వారంటీ మరియు మద్దతు
For warranty claims or technical support, please contact Ambition customer service through their official website or the retailer where the product was purchased. Refer to the product packaging for specific warranty details.
