1. పరిచయం
This manual provides essential information for the safe installation, operation, and maintenance of your Reality Vigo LED Ceiling Light, model R62055131. Please read these instructions carefully before proceeding with installation or use, and retain them for future reference.
The Reality Vigo LED Ceiling Light features an integrated 24-watt LED, providing 2800 lumens of warm white light at 3000 Kelvin. Its unique design incorporates a switch dimmer function, allowing for brightness adjustment using a standard wall switch.

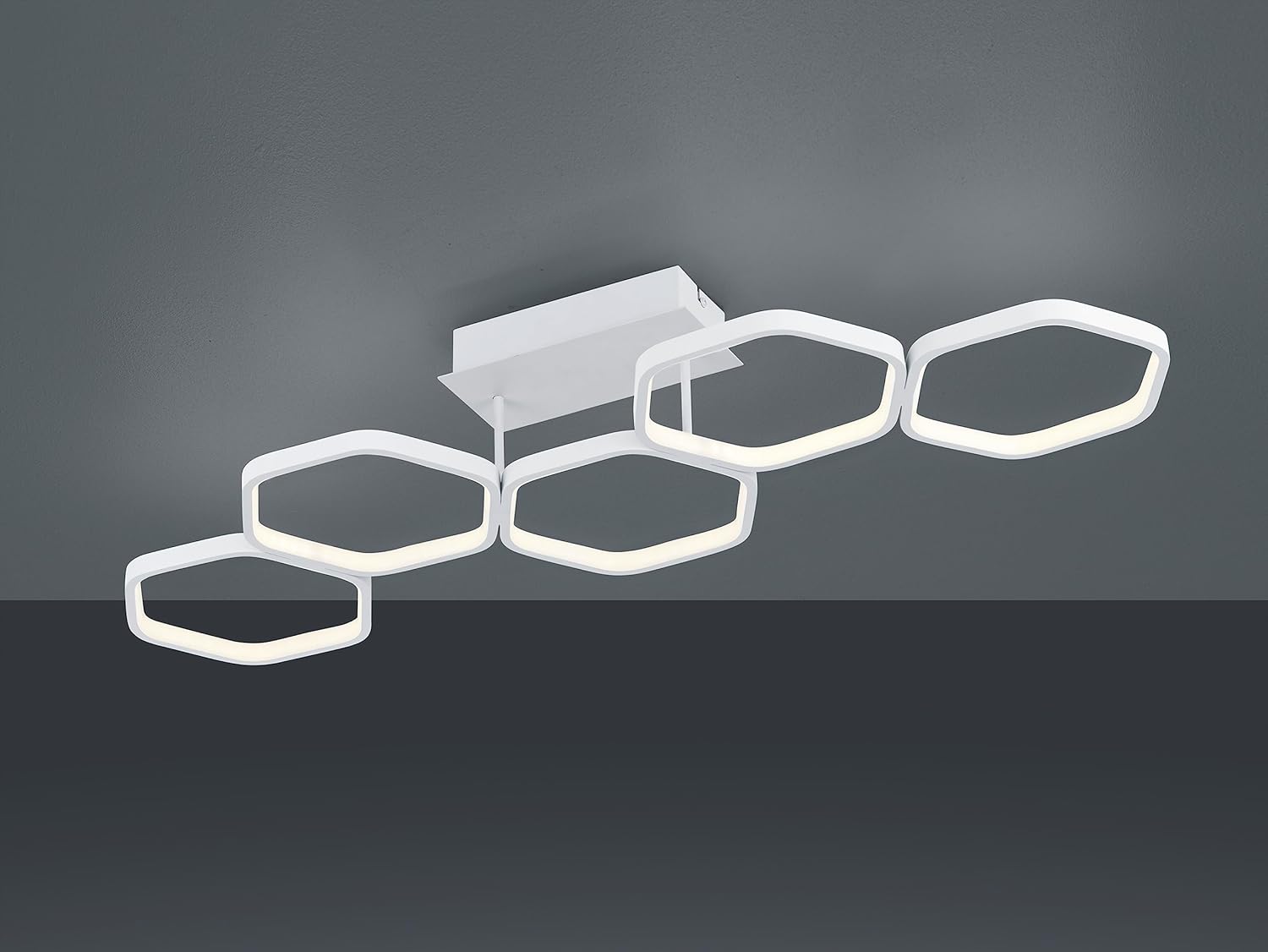

Image 1.1: The Reality Vigo LED Ceiling Light (R62055131) featuring a modern, hexagonal design in a room setting.
2. భద్రతా సూచనలు
- విద్యుత్ పరికర వ్యవస్థాపన: Installation must be performed by a qualified electrician in accordance with local electrical codes and regulations. Always disconnect the main power supply before beginning any installation, maintenance, or repair work.
- వాల్యూమ్tage: వాల్యూమ్ నిర్ధారించుకోండిtage supply matches the requirements specified on the product label.
- IP20 రేటింగ్: This fixture is rated IP20, meaning it is protected against solid objects larger than 12.5mm but has no protection against water. Do not install in bathrooms or other areas where it may be exposed to moisture.
- వేడి: ఫిక్చర్ను ఇన్సులేటింగ్ మెటీరియల్తో కప్పవద్దు. ఫిక్చర్ చుట్టూ తగినంత వెంటిలేషన్ ఉండేలా చూసుకోండి.
- కాంతి మూలం: The LED light source in this product is not replaceable. When the light source reaches its end of life, the entire luminaire must be replaced.
- శుభ్రపరచడం: శుభ్రపరిచే ముందు విద్యుత్తును డిస్కనెక్ట్ చేయండి. మృదువైన, పొడి వస్త్రాన్ని ఉపయోగించండి. రాపిడి క్లీనర్లను లేదా ద్రావకాలను ఉపయోగించవద్దు.
3. ప్యాకేజీ విషయాలు
Carefully unpack the box and ensure all components are present and undamaged. If any parts are missing or damaged, do not proceed with installation and contact your retailer.
- Reality Vigo LED Ceiling Light Fixture (R62055131)
- Mounting Material (screws, wall plugs, etc.)
- సూచనల మాన్యువల్ (ఈ పత్రం)
4. సెటప్ మరియు ఇన్స్టాలేషన్
అర్హత కలిగిన ఎలక్ట్రీషియన్ ద్వారా ప్రొఫెషనల్ ఇన్స్టాలేషన్ చేయాలని గట్టిగా సిఫార్సు చేయబడింది.
- ఇన్స్టాలేషన్ కోసం సిద్ధం చేయండి: Turn off the main power supply at the circuit breaker before starting. Ensure the power cannot be accidentally reconnected.
- మౌంటు పాయింట్లను గుర్తించండి: Use the mounting bracket (if separate) or the fixture itself as a template to mark the drilling points on the ceiling. Refer to the technical drawing for dimensions.
- డ్రిల్ రంధ్రాలు: Drill holes at the marked positions suitable for the provided wall plugs and screws. Insert the wall plugs.
- బ్రాకెట్ మౌంట్: స్క్రూలను ఉపయోగించి మౌంటు బ్రాకెట్ను పైకప్పుకు భద్రపరచండి.
- విద్యుత్ కనెక్షన్: Connect the electrical wires from the ceiling to the terminal block on the fixture. Ensure correct polarity (Live, Neutral, Earth) as per local wiring regulations. Double-check all connections for security.
- ఫిక్చర్ను అటాచ్ చేయండి: Carefully attach the light fixture to the mounted bracket, ensuring it is securely fastened.
- శక్తిని పునరుద్ధరించండి: ఇన్స్టాలేషన్ పూర్తయిన తర్వాత మరియు అన్ని కనెక్షన్లు సురక్షితంగా ఉన్న తర్వాత, సర్క్యూట్ బ్రేకర్ వద్ద పవర్ను పునరుద్ధరించండి.
Image 4.1: Technical drawing showing the dimensions (L: 90cm, W: 30cm, H: 15cm) and mounting details of the Reality Vigo LED Ceiling Light.
5. ఆపరేటింగ్ సూచనలు
The Reality Vigo LED Ceiling Light features an integrated 'Switch Dimmer' function, allowing you to adjust the brightness using your existing standard wall switch. No external dimmer is required.
To operate the dimmer function:
- 100% ప్రకాశం: Turn the light ON. If it's already on, turn it OFF and then ON again once.
- 50% ప్రకాశం: Turn the light OFF and then ON twice in quick succession.
- 25% ప్రకాశం: Turn the light OFF and then ON three times in quick succession.
The light will cycle through these brightness levels each time you perform the quick ON/OFF sequence. To return to 100% brightness, simply turn the light OFF and then ON once.
Image 5.1: Visual guide for the integrated Switch Dimmer function, demonstrating how to achieve 100%, 50%, and 25% light output using a standard wall switch.
For more information on the Switch Dimmer technology, you may visit www.trio-lighting.com/switchdimmer.
6. నిర్వహణ
Regular maintenance ensures the longevity and optimal performance of your ceiling light.
- శుభ్రపరచడం: Before cleaning, always disconnect the power supply. Use a soft, dry, or slightly damp cloth to wipe the surface of the fixture. Do not use harsh chemicals, abrasive cleaners, or solvents, as these can damage the finish.
- తనిఖీ: ఏవైనా నష్టం, వదులుగా ఉన్న కనెక్షన్లు లేదా అరిగిపోయిన సంకేతాలు ఉన్నాయా అని ఫిక్చర్ను కాలానుగుణంగా తనిఖీ చేయండి. ఏవైనా సమస్యలు కనిపిస్తే, విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేసి, అర్హత కలిగిన ఎలక్ట్రీషియన్ను సంప్రదించండి.
7. ట్రబుల్షూటింగ్
If your Reality Vigo LED Ceiling Light is not functioning correctly, consider the following common issues before contacting support:
- లైట్ ఆన్ అవ్వదు:
- Check if the main power supply is ON at the circuit breaker.
- Ensure the wall switch is in the ON position.
- Verify that the electrical connections are secure (consult a qualified electrician if unsure).
- ఊహించని విధంగా కాంతి మిణుకుమిణుకుమంటుంది లేదా మసకబారుతుంది:
- విద్యుత్ సరఫరా స్థిరంగా ఉందని నిర్ధారించుకోండి.
- వదులుగా ఉన్న వైరింగ్ కనెక్షన్ల కోసం తనిఖీ చేయండి.
- Confirm that no external dimmer is being used, as this fixture has an integrated switch dimmer.
- Dimmer function is not working:
- Ensure you are performing the ON/OFF sequence quickly enough for the dimmer to register.
- Try resetting the light by turning off the main power for a few minutes and then turning it back on.
If these steps do not resolve the issue, please contact your retailer or a qualified electrician.
8. స్పెసిఫికేషన్లు
| గుణం | వివరాలు |
|---|---|
| మోడల్ సంఖ్య | R62055131 |
| బ్రాండ్ | RL మీ వెలుగును జీవించండి (రియాలిటీ) |
| కొలతలు (L x W x H) | 90 cm x 30 cm x 15 cm |
| బరువు | 1.35 కిలోలు |
| కాంతి మూలం | Integrated LED (SMD) |
| విద్యుత్ వినియోగం | 24 వాట్స్ |
| ప్రకాశించే ఫ్లక్స్ | 2800 ల్యూమెన్స్ |
| రంగు ఉష్ణోగ్రత | 3000 కెల్విన్ (వెచ్చని తెలుపు) |
| మెటీరియల్ | మెటల్ |
| ముగించు | Matt White (Painted) |
| IP రేటింగ్ | IP20 |
| ప్రత్యేక ఫీచర్ | Switch Dimmer (3-step dimming via wall switch) |
| ఎనర్జీ ఎఫిషియెన్సీ క్లాస్ | F |
Image 8.1: Energy efficiency label for the Reality Vigo LED Ceiling Light, indicating class F.
9. వారంటీ మరియు మద్దతు
For warranty information, please refer to the terms and conditions provided by your retailer at the time of purchase. If you encounter any issues or require technical assistance, please contact the retailer where you purchased the product or the manufacturer's customer support.
Please have your model number (R62055131) and proof of purchase ready when contacting support.
