This user manual provides essential information for the installation, operation, and maintenance of your Carbest stainless steel range hood, designed specifically for caravans and motorhomes. This appliance features integrated LED lighting and an efficient extraction system to maintain air quality in your mobile living space.
- కొలతలు: 460 x 280 x 50 మిమీ
- శక్తి: 12 V DC
- Extraction Capacity: 98 m³/h
- లైటింగ్: 2 x 1.5 W LED (2 x 80 lumens), warm white (3000 Kelvin)
- మెటీరియల్: Stainless steel for corrosion resistance and durability

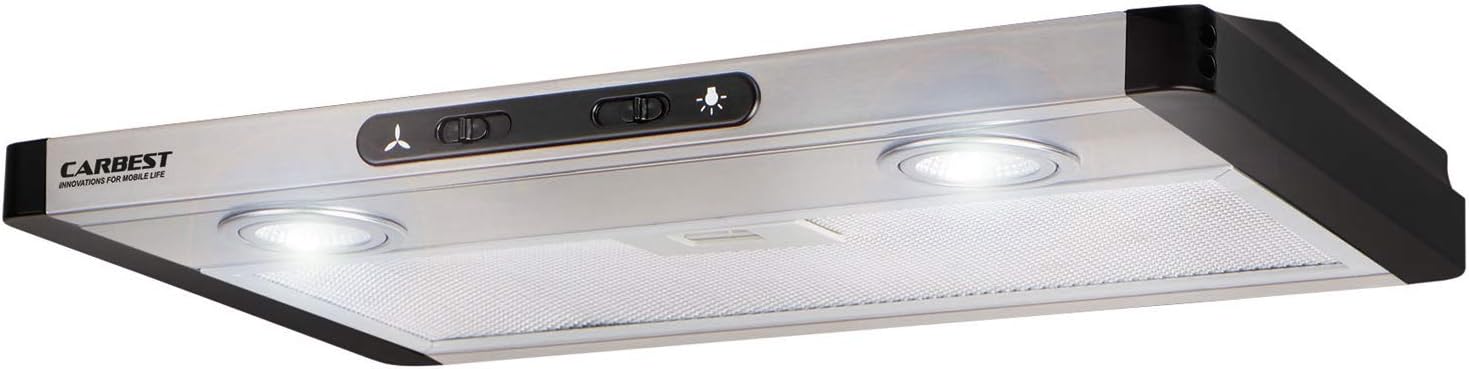

మూర్తి 1: ముందు view of the Carbest range hood, showing the stainless steel finish, control panel, and two integrated LED lights.
సెటప్ మరియు ఇన్స్టాలేషన్
The Carbest range hood is designed for wall mounting in caravans and motorhomes. Proper installation is crucial for optimal performance and safety. Ensure the mounting surface is stable and capable of supporting the unit's weight.
1. యూనిట్ మౌంట్
The range hood requires a cutout in the cabinet or wall for proper ventilation. Use the provided mounting points on the top surface of the unit to secure it. Refer to the diagram below for typical mounting points.
మూర్తి 2: టాప్ view of the range hood, illustrating the various screw points for secure mounting within a cabinet or to a wall.
2. Ventilation Connection
This range hood operates as a ducted/vented system. An external vent cap is included for directing extracted air outside the vehicle. Ensure the ducting is properly sealed to prevent air leaks.
మూర్తి 3: వైపు view of the range hood, showing the rectangular exhaust port and the white external vent cap that attaches to it.
3. ఎలక్ట్రికల్ కనెక్షన్
Connect the range hood to a stable 12V DC power source. Ensure correct polarity (+/-) to avoid damage. It is recommended to connect through a fused circuit appropriate for the appliance's power consumption (3 Watts).
హెచ్చరిక: Disconnect power before performing any electrical connections or maintenance.
ఆపరేటింగ్ సూచనలు
The Carbest range hood features simple push-button controls for its fan and lighting functions.
మూర్తి 4: క్లోజ్-అప్ view of the control panel, showing the push-button switches for the fan (left, with fan icon) and the LED lights (right, with light bulb icon).
అభిమాని ఆపరేషన్
Press the fan button (marked with a fan icon) to turn the extraction fan ON. Press it again to turn the fan OFF. The fan operates at a single speed, providing 98 m³/h airflow.
తేలికపాటి ఆపరేషన్
Press the light button (marked with a light bulb icon) to turn the LED lights ON. Press it again to turn the lights OFF. The two 1.5W LED lights provide illumination for your cooking area.
నిర్వహణ
క్రమం తప్పకుండా నిర్వహణ మీ రేంజ్ హుడ్ యొక్క దీర్ఘాయువు మరియు సమర్థవంతమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
ఫిల్టర్ క్లీనింగ్
The range hood is equipped with a metal grease filter. This filter should be cleaned regularly, depending on usage, to maintain optimal airflow and prevent grease buildup. To clean:
- Ensure the unit is turned OFF and disconnected from power.
- Locate the filter latches and release the filter.
- Wash the filter in warm, soapy water or in a dishwasher.
- తిరిగి ఇన్స్టాల్ చేసే ముందు ఫిల్టర్ పూర్తిగా ఆరనివ్వండి.
మూర్తి 5: అంతర్గత view of the range hood with the metal grease filter partially removed, revealing the twin fan assembly underneath.
బాహ్య క్లీనింగ్
Clean the stainless steel exterior with a soft cloth and a mild, non-abrasive cleaner. Avoid harsh chemicals or abrasive materials that could scratch the surface.
LED లైట్ రీప్లేస్మెంట్
The LED lights are designed for long life. If replacement is necessary, contact a qualified technician or Carbest support for compatible parts.
ట్రబుల్షూటింగ్
If you encounter issues with your Carbest range hood, refer to the following common problems and solutions:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| Fan or Lights do not operate | విద్యుత్ సరఫరా లేదు; వదులుగా ఉన్న వైరింగ్; తప్పు స్విచ్. | Check 12V power connection and fuse. Ensure wiring is secure. If issues persist, contact support. |
| పేద చూషణ పనితీరు | Clogged grease filter; obstructed ducting; improper installation. | Clean the grease filter. Check ducting for blockages. Verify proper installation and sealing. |
| ఫ్యాన్ నుండి అసాధారణ శబ్దం | Debris in fan; loose fan components. | Turn off and disconnect power. Inspect fan for foreign objects. If noise persists, contact support. |
For problems not listed here, or if solutions do not resolve the issue, please contact Carbest customer support.
స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| బ్రాండ్ | కార్బెస్ట్ |
| మోడల్ సంఖ్య | 166779294 |
| విద్యుత్ వినియోగం | 3 వాట్స్ |
| వాల్యూమ్tage | 12 వోల్ట్స్ DC |
| గాలి ప్రవాహ సామర్థ్యం | గంటకు 98 m³ |
| వెంటిలేషన్ రకం | Ducted/Vented |
| హుడ్ డిజైన్ | Built-in Kitchen Hood |
| మెటీరియల్ | స్టెయిన్లెస్ స్టీల్ |
| ప్రత్యేక ఫీచర్ | Corrosion resistance and sealing due to stainless steel body |
| మౌంటు రకం | వాల్ మౌంట్ |
| చేర్చబడిన భాగాలు | Hood, 2 x 1.5 W LED lamps |
| నియంత్రణ రకం | పుష్-బటన్ |
| కాంతి మూలం రకం | LED |
వారంటీ మరియు మద్దతు
Information regarding product warranty and specific support contacts was not available in the provided product data. Please refer to the product packaging or the manufacturer's official website for the most current warranty terms and customer support details.
For general inquiries or technical assistance, you may visit the Carbest official webసైట్ లేదా వారి కస్టమర్ సేవా విభాగాన్ని సంప్రదించండి.
