AVMATRIX SE1217 SDI స్ట్రీమింగ్ ఎన్‌కోడర్ యూజర్ మాన్యువల్

1. పరిచయం

The AVMATRIX SE1217 is a compact and versatile SDI Streaming Encoder designed for professional video and audio streaming applications. It supports H.265/H.264 stream encoding up to 1080p60hz and offers a wide range of streaming protocols including RTSP, RTP, RTMPS, RTMP, HTTP, UDP, and SRT. This device facilitates live streaming without requiring a computer, making it suitable for various broadcasting and recording scenarios.

ముఖ్య లక్షణాలు ఉన్నాయి:

• 1x HDMI input and 1x HDMI loop out for monitoring.
• 1x Analog audio input for external audio sources.
• Support for both video and audio streaming, or single audio streaming.
• Advanced features like image and text overlay, mirror image, and upside-down image functionality.

చిత్రం 1: ముందు-పైభాగం view of the AVMATRIX SE1217 SDI Streaming Encoder, showcasing its compact design and primary branding.

2. సెటప్

2.1 ప్యాకేజీ విషయాలు

దయచేసి అన్ని అంశాలు ప్యాకేజీలో ఉన్నాయని ధృవీకరించండి:

• AVMATRIX SE1217 SDI Streaming Encoder Unit
• పవర్ అడాప్టర్
• Mounting Brackets (if included)
• వినియోగదారు మాన్యువల్ (ఈ పత్రం)

2.2 భౌతిక సంబంధాలు

Follow these steps to connect your SE1217 encoder:

1. వీడియో మూలాన్ని కనెక్ట్ చేయండి: Plug your HDMI video source (e.g., camera, gaming console) into the HDMI-IN port on the encoder.
2. డిస్ప్లేను కనెక్ట్ చేయండి (ఐచ్ఛికం): If you need to monitor the video signal, connect an HDMI cable from the HDMI లూప్ అవుట్ port on the encoder to an HDMI display (e.g., monitor, television).
3. ఆడియో మూలాన్ని కనెక్ట్ చేయండి (ఐచ్ఛికం): For external audio, connect your analog audio device to the ఆడియో IN ఓడరేవు
4. నెట్‌వర్క్‌కు కనెక్ట్ చేయండి: నుండి ఈథర్నెట్ కేబుల్‌ను కనెక్ట్ చేయండి LAN port on the encoder to your network router or switch. This is essential for streaming.
5. పవర్ కనెక్ట్ చేయండి: అందించిన పవర్ అడాప్టర్‌ను ప్లగ్ చేయండి శక్తి input on the encoder, then connect it to a power outlet. The device will power on automatically.

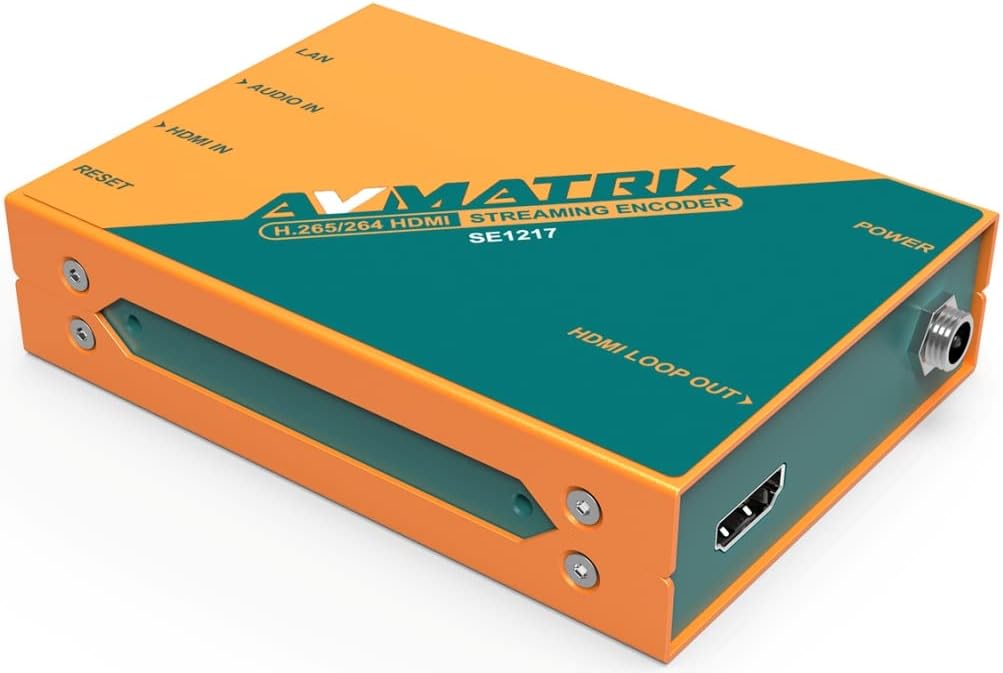

చిత్రం 2: ఎడమ వైపు view of the encoder, highlighting the HDMI IN, Audio IN, LAN, and Reset ports.

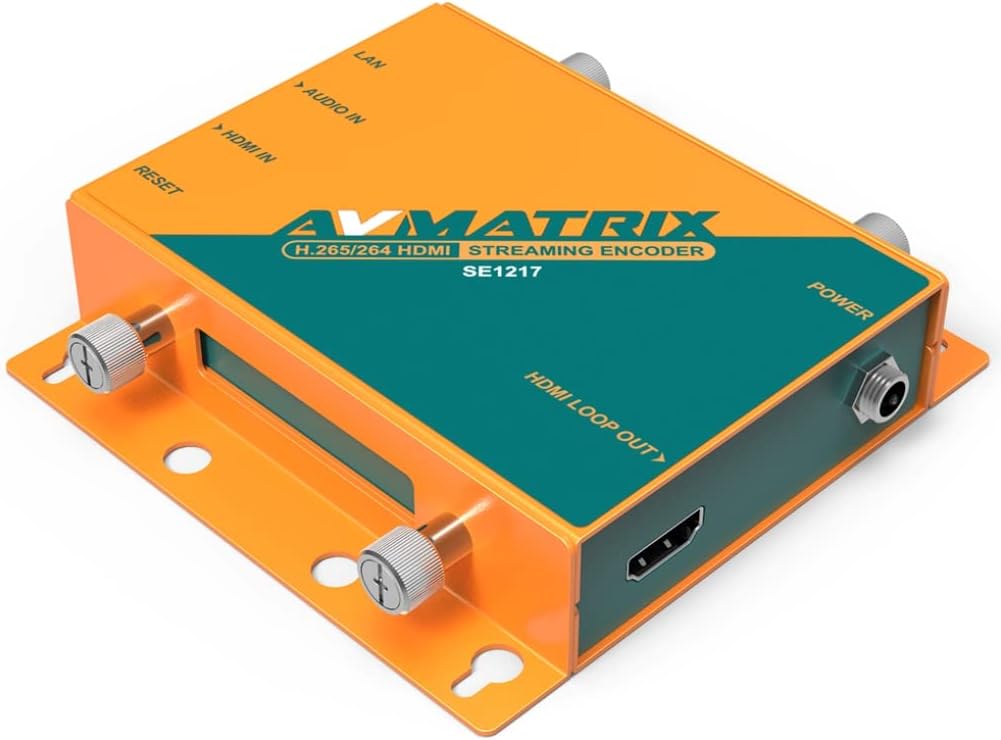

మూర్తి 3: కుడి వైపు view of the encoder, highlighting the HDMI LOOP OUT and Power ports.

3. ఆపరేటింగ్ సూచనలు

3.1 ప్రారంభ కాన్ఫిగరేషన్

After connecting the device and powering it on, you will need to access its web-based interface for detailed configuration. Refer to the network settings provided with your device or use a network scanner to find the encoder's IP address. Enter this IP address into a web అదే నెట్‌వర్క్‌కి కనెక్ట్ చేయబడిన కంప్యూటర్‌లోని బ్రౌజర్.

3.2 Streaming Protocols

The SE1217 supports various streaming protocols. You can configure these settings within the web ఇంటర్ఫేస్:

• RTMP/RTMPS: Commonly used for live streaming to platforms like YouTube, Twitch, and Facebook Live.
• RTSP/RTP: Standard protocols for streaming media over IP networks.
• HTTP/UDP: Basic protocols for various network applications.
• SRT (Secure Reliable Transport): Provides high-quality, low-latency video transport over unreliable networks.

3.3 Video and Audio Settings

లోపల web interface, you can adjust:

• ఎన్‌కోడింగ్ ఫార్మాట్: Select between H.265 or H.264.
• రిజల్యూషన్ మరియు ఫ్రేమ్ రేట్: Up to 1080p60hz.
• బిట్రేట్: Adjust for desired quality and bandwidth.
• ఆడియో ఎన్కోడింగ్: Configure audio codecs and bitrates.
• స్ట్రీమింగ్ మోడ్: Choose between video and audio streaming, or audio-only streaming.

3.4 అధునాతన ఫీచర్లు

The encoder includes advanced image processing capabilities:

• Image and Text Overlay: Add custom graphics or text to your video stream.
• ప్రతిబింబం: వీడియోను అడ్డంగా తిప్పండి.
• Upside-Down Image: Rotate the video 180 degrees.

These settings are accessible and configurable through the device's web ఇంటర్ఫేస్.

4. నిర్వహణ

4.1 శుభ్రపరచడం

To maintain optimal performance, keep the device clean. Use a soft, dry cloth to wipe the exterior. Avoid using liquid cleaners or solvents, as these can damage the unit.

4.2 ఫర్మ్‌వేర్ నవీకరణలు

Periodically check the AVMATRIX official website for firmware updates. Firmware updates can provide new features, performance improvements, and bug fixes. Follow the instructions provided with the firmware update package carefully to avoid damaging the device.

4.3 నిల్వ

When not in use for extended periods, store the encoder in a cool, dry place away from direct sunlight and extreme temperatures. Ensure it is disconnected from power and all cables.

5. ట్రబుల్షూటింగ్

This section addresses common issues you might encounter with the AVMATRIX SE1217 encoder.

• శక్తి లేదు:
  • Ensure the power adapter is securely connected to both the encoder and a working power outlet.
  • పవర్ అవుట్‌లెట్ పనిచేస్తుందో లేదో ధృవీకరించండి.
• వీడియో సిగ్నల్ లేదు:
  • Check that the HDMI input cable is securely connected to both the source and the encoder's HDMI-IN ఓడరేవు
  • Confirm the video source is powered on and outputting a signal.
  • If using the HDMI loop out, ensure the display is correctly connected and set to the correct input.
• నెట్‌వర్క్ కనెక్షన్ లేదు:
  • Verify the Ethernet cable is properly connected to the LAN port and your network router/switch.
  • Check your network router/switch for proper operation.
  • Ensure the encoder's IP address settings are correct (DHCP or static IP).
• No Stream Output:
  • Confirm network connectivity.
  • Check streaming protocol settings (RTMP URL, stream key, etc.) in the web ఇంటర్ఫేస్.
  • Ensure the streaming platform is active and ready to receive the stream.
• ఆడియో లేదు:
  • If using the analog audio input, ensure the cable is connected correctly and the audio source is active.
  • Check audio settings in the web interface to ensure audio encoding is enabled and levels are appropriate.
• పరికరం స్పందించలేదు:
  • నొక్కండి రీసెట్ చేయండి button briefly to restart the device.
  • If a soft reset does not work, disconnect and reconnect the power adapter.

6. స్పెసిఫికేషన్లు

The following table details the technical specifications of the AVMATRIX SE1217 SDI Streaming Encoder:

7. వారంటీ మరియు మద్దతు

For detailed warranty information and technical support, please refer to the official AVMATRIX webసైట్‌లో లేదా మీ అధీకృత డీలర్‌ను సంప్రదించండి. వారంటీ క్లెయిమ్‌ల కోసం కొనుగోలు రుజువుగా మీ కొనుగోలు రసీదును ఉంచండి.
