1. పరిచయం
This manual provides comprehensive instructions for the installation, operation, and maintenance of your CENMING Universal Ceiling Fan Remote Control and Receiver Kit. This kit is designed to provide convenient control over your ceiling fan's speed and light functions.
Image: The remote control and receiver unit, showing the compact design of the receiver and the intuitive button layout of the remote.
2. ఉత్పత్తి లక్షణాలు
- యూనివర్సల్ అనుకూలత: Works with most 110/120V 3-speed AC ceiling fans, including popular brands like Hampton Bay, Hunter, and Harbor Breeze.
- 3-స్పీడ్ ఫ్యాన్ కంట్రోల్: Offers HI/MED/LO speed settings and an OFF function for precise fan control.
- లైట్ డిమ్మర్ ఫంక్షన్: The LIGHT/DIMMER button controls brightness (On/Off/Dimming) for halogen and incandescent lamps. It also supports On/Off for some dimmable LED lights. Note: Most LED and all CFL lights are not dimmable and will only support On/Off.
- శక్తివంతమైన రిసీవర్: Features a rated power of 240W, allowing for more light bulbs and extended receiver life. Uses 2 upgraded relays for improved dimming compared to thyristor-based receivers.
- కాంపాక్ట్ డిజైన్: The upgraded receiver is smaller for easier installation.
Image: A hand holding the remote control, with a ceiling fan in the background, illustrating the light and fan speed control features.
3. అనుకూలత
This kit is designed for use with 110V/120V 3-speed AC ceiling fans. It is compatible with most downrod style fans. Please note the following regarding light bulb compatibility:
- Halogen & Incandescent Lamps: Fully compatible with On/Off and dimming functions.
- డిమ్మబుల్ LED Lamps: Compatible with On/Off and some dimming functions.
- Most LED and all CFL Lamps: Only support On/Off function; dimming is not supported.
This remote control kit does not include a reverse button. If your fan has a reverse function, it must be controlled via a physical switch on the fan motor housing.
Image: A visual guide indicating compatibility with downrod ceiling fans and various light bulb types (incandescent, some LED, not CFL).
4. భద్రతా హెచ్చరికలు
హెచ్చరిక: అధిక వాల్యూమ్TAGE!
- Always disconnect power by removing the fuse or switching off the circuit breaker before installation or maintenance.
- ఘన స్థితి అభిమానులతో ఉపయోగించవద్దు.
- ఎలక్ట్రికల్ వైరింగ్ తప్పనిసరిగా అన్ని స్థానిక మరియు జాతీయ విద్యుత్ కోడ్ అవసరాలను తీర్చాలి.
- Supply for the fan must be 110/120 volt, 60Hz.
- గరిష్ట అభిమాని మోటార్ ampసె: 1.0.
- Maximum light watts: 240 (incandescent only).
- ఈ సూచనలను పాటించడంలో వైఫల్యం తీవ్రమైన గాయం లేదా మరణానికి దారితీయవచ్చు.
Image: A diagram illustrating the installation steps, prominently featuring a warning about high voltagఇ మరియు భద్రతా జాగ్రత్తలు.
5. సంస్థాపన మరియు సెటప్
5.1. Setting the Codes
To ensure proper communication between the remote control (transmitter) and the receiver, you must set the same codes on both devices. The factory setting is typically all switches in the 'up' position, but it is recommended to choose a different combination to avoid interference with other remote-controlled devices.
- రిమోట్ కంట్రోల్ యొక్క బ్యాటరీ కంపార్ట్మెంట్ తెరవండి.
- Locate the DIP switches inside the remote control.
- Locate the DIP switches on the receiver unit.
- Set the switches on both the remote and the receiver to an identical pattern.
చిత్రం: వివరణాత్మక view of the DIP switches on both the remote control and the receiver, highlighting the importance of matching their settings.
5.2. సీలింగ్ ఫ్యాన్లో రిసీవర్ని ఇన్స్టాల్ చేస్తోంది
Follow these steps to install the receiver into your ceiling fan. Refer to the wiring diagram for correct connections.
- మీరు ప్రారంభించడానికి ముందు: సర్క్యూట్ బ్రేకర్ వద్ద విద్యుత్ సరఫరా డిస్కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.
- If your ceiling fan has a pull chain switch, set the fan speed to maximum and turn the fan light ON using the pull chains before installing the receiver. This allows the remote control to function properly.
- Connect the receiver wires to the fan and household wiring according to the provided diagram. Use the included wire nuts for secure connections.
- రిసీవర్ను జాగ్రత్తగా ఫ్యాన్ పందిరిలోకి చొప్పించండి.
- Secure the fan canopy.
- సర్క్యూట్ బ్రేకర్ వద్ద శక్తిని పునరుద్ధరించండి.
Image: A clear wiring diagram showing how to connect the receiver to the ceiling fan and household electrical system.
6. ఆపరేటింగ్ సూచనలు
The remote control operates on a 9V battery (not included). Insert the battery into the remote control's battery compartment, observing polarity.
- LIGHT / DIMMER: Press to turn the light On/Off. Press and hold to dim or brighten compatible lights.
- HI: ఫ్యాన్ వేగాన్ని హైకి సెట్ చేస్తుంది.
- MED: ఫ్యాన్ వేగాన్ని మధ్యస్థానికి సెట్ చేస్తుంది.
- LO: ఫ్యాన్ వేగాన్ని తక్కువకు సెట్ చేస్తుంది.
- ఫ్యాన్ ఆఫ్: ఫ్యాన్ ఆఫ్ చేస్తుంది.
Image: A diagram illustrating the remote control's layout and the functions of each button for fan and light operation.
7. నిర్వహణ
To ensure optimal performance and longevity of your remote control kit, follow these simple maintenance guidelines:
- శుభ్రపరచడం: Wipe the remote control and receiver with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- బ్యాటరీ భర్తీ: Replace the 9V battery in the remote control when its performance diminishes or the indicator light no longer illuminates.
- నిల్వ: If storing the remote for an extended period, remove the battery to prevent leakage.
8. ట్రబుల్షూటింగ్
If you experience issues with your remote control kit, try the following troubleshooting steps:
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| ఫ్యాన్ లేదా లైట్ రిమోట్కు స్పందించదు. |
|
|
| కాంతి తగ్గదు. |
|
|
| ఇతర పరికరాల నుండి జోక్యం. | DIP switch code conflicts with nearby remote devices. | Change the DIP switch settings on both the remote and receiver to a new, unique combination. |
9. స్పెసిఫికేషన్లు
- మోడల్ సంఖ్య: FAN28R FAN-HD
- ఉత్పత్తి కొలతలు: 6.1 x 5 x 1.5 అంగుళాలు
- వస్తువు బరువు: 8.8 ఔన్సులు
- Power Supply (Remote): 1 x 9V బ్యాటరీ (చేర్చబడలేదు)
- Rated Power (Receiver): 240W
- మాక్స్ ఫ్యాన్ మోటార్ Amps: 1.0
- Max Light Watts: 240W (incandescent only)
- అనుకూల పరికరాలు: 110V 3-స్పీడ్ AC సీలింగ్ ఫ్యాన్
- రంగు: తెలుపు

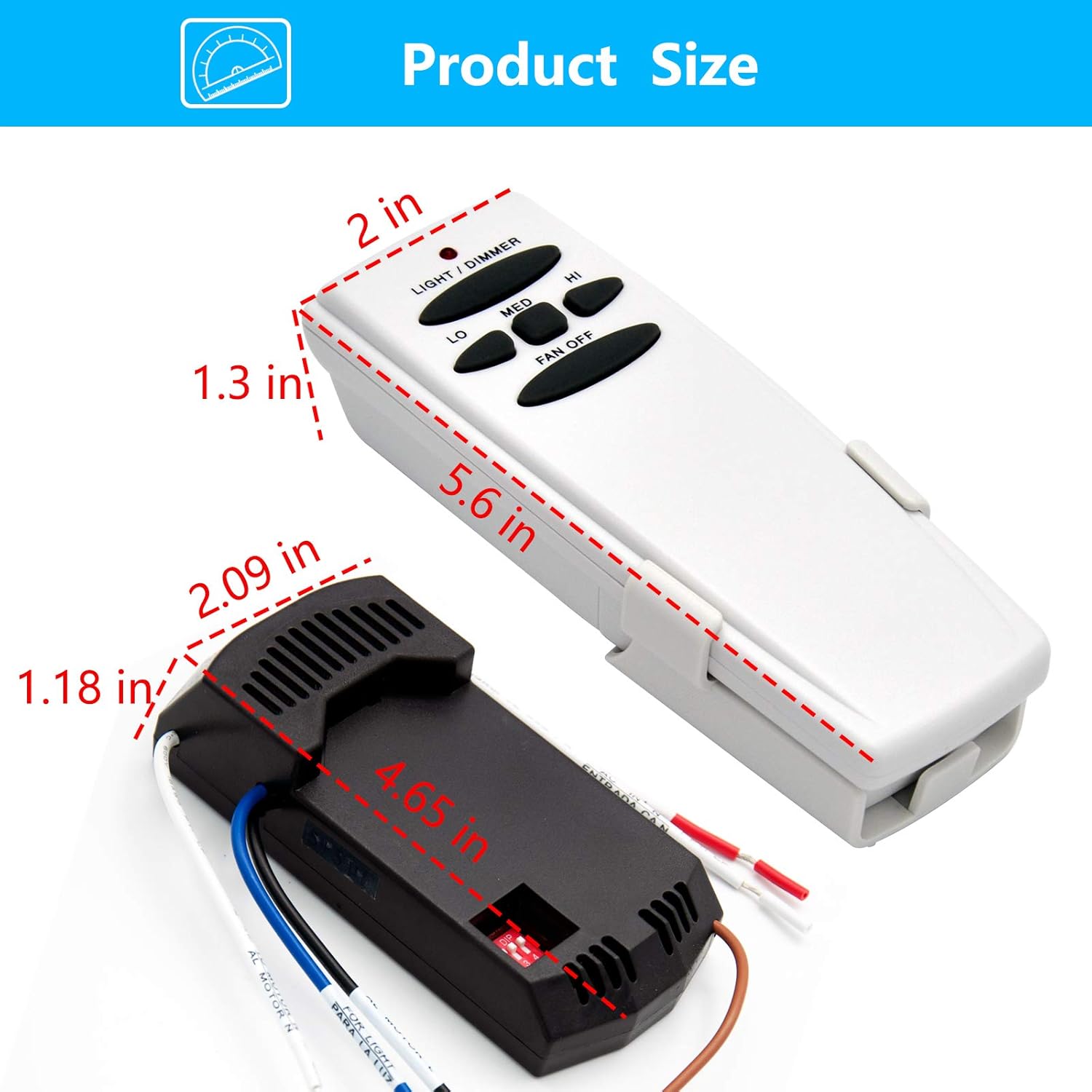

Image: A diagram illustrating the physical dimensions of both the remote control and the receiver unit.
10. ప్యాకేజీ విషయాలు
The CENMING Universal Ceiling Fan Remote Control and Receiver Kit includes the following items:
- 1 x రిమోట్ కంట్రోల్
- 1 x Remote Holder
- 1 x రిసీవర్
- 6 x వైర్ నట్స్
- 2 x మరలు
- 1 x యూజర్ మాన్యువల్ (ఈ పత్రం)
Image: A visual representation of all items included in the product packaging, such as the remote, receiver, holder, wire nuts, and screws.
11. వారంటీ మరియు మద్దతు
CENMING is committed to product quality and customer satisfaction. While specific warranty details are not provided in this manual, we encourage you to contact us directly for any support needs or inquiries regarding your product.
సహాయం కోసం, దయచేసి సందర్శించండి CENMING Store on Amazon or refer to your purchase documentation for contact information.
