AeroCool Miragebk ATX PC కేస్ ఇన్‌స్ట్రక్షన్ మాన్యువల్

పరిచయం

This manual provides comprehensive instructions for the installation, operation, and maintenance of your AeroCool Miragebk ATX PC Case. The Miragebk features an ARGB LED strip on the front panel, a hinged tempered glass side panel, and a 12 cm ARGB fan, designed for optimal component visibility and cooling performance.

ప్యాకేజీ విషయాలు

• AeroCool Miragebk ATX PC Case
• Accessory kit (screws, standoffs, cable ties)
• వినియోగదారు మాన్యువల్ (ఈ పత్రం)

భద్రతా సమాచారం

Please read and understand all safety instructions before installing or operating this product. Failure to do so may result in injury or damage to the product.

• Always disconnect the power supply from the wall outlet before performing any installation or maintenance.
• కేసును ప్రత్యక్ష సూర్యకాంతిలో లేదా ఉష్ణ వనరుల దగ్గర ఉంచకుండా ఉండండి.
• Keep the case away from water and excessive humidity.
• Handle the tempered glass panel with care to prevent breakage.
• విద్యుత్ ప్రమాదాలను నివారించడానికి సరైన గ్రౌండింగ్ ఉండేలా చూసుకోండి.

సెటప్ మరియు ఇన్‌స్టాలేషన్

Follow these steps to set up your AeroCool Miragebk PC case and install components.

1. కేసును సిద్ధం చేయడం

1. కేసును స్థిరమైన, చదునైన ఉపరితలంపై ఉంచండి.
2. Carefully open the hinged tempered glass side panel. This panel provides full access to the interior.
3. Remove any protective films from the glass and other surfaces.

మూర్తి 1: ముందు view of the AeroCool Miragebk PC case, showcasing the ARGB LED strip and tempered glass panel.

2. మదర్బోర్డు సంస్థాపన

1. కేసు వెనుక ఓపెనింగ్‌లో I/O షీల్డ్‌ను ఇన్‌స్టాల్ చేయండి.
2. Align your ATX, Micro ATX, or Mini ITX motherboard with the standoffs inside the case.
3. అందించిన స్క్రూలను ఉపయోగించి మదర్‌బోర్డును భద్రపరచండి.

3. పవర్ సప్లై ఇన్‌స్టాలేషన్

1. Install the power supply unit (PSU) into the dedicated compartment at the bottom of the case.
2. కేసు వెనుక నుండి స్క్రూలతో PSU ని భద్రపరచండి.

4. Storage Drive Installation (HDDs/SSDs)

The case supports up to 7 HDDs and SSDs.

1. Locate the drive bays or mounting points.
2. Mount your 2.5" SSDs or 3.5" HDDs using the appropriate screws.

5. గ్రాఫిక్స్ కార్డ్ (GPU) ఇన్‌స్టాలేషన్

ఈ కేసు 356mm పొడవు వరకు గ్రాఫిక్స్ కార్డులకు మద్దతు ఇస్తుంది.

1. కేసు వెనుక భాగంలో అవసరమైన విస్తరణ స్లాట్ కవర్లను తీసివేయండి.
2. Insert your graphics card into the PCIe slot on the motherboard.
3. గ్రాఫిక్స్ కార్డును స్క్రూలతో భద్రపరచండి.

6. Cooling System Installation (Fans/Liquid Cooling)

The case supports up to 8 fans and liquid cooling on the front, top, and rear.

• Install additional fans as needed for optimal airflow.
• For liquid cooling, mount radiators to the designated areas (front, top, or rear).
• The case includes one 12 cm ARGB fan.

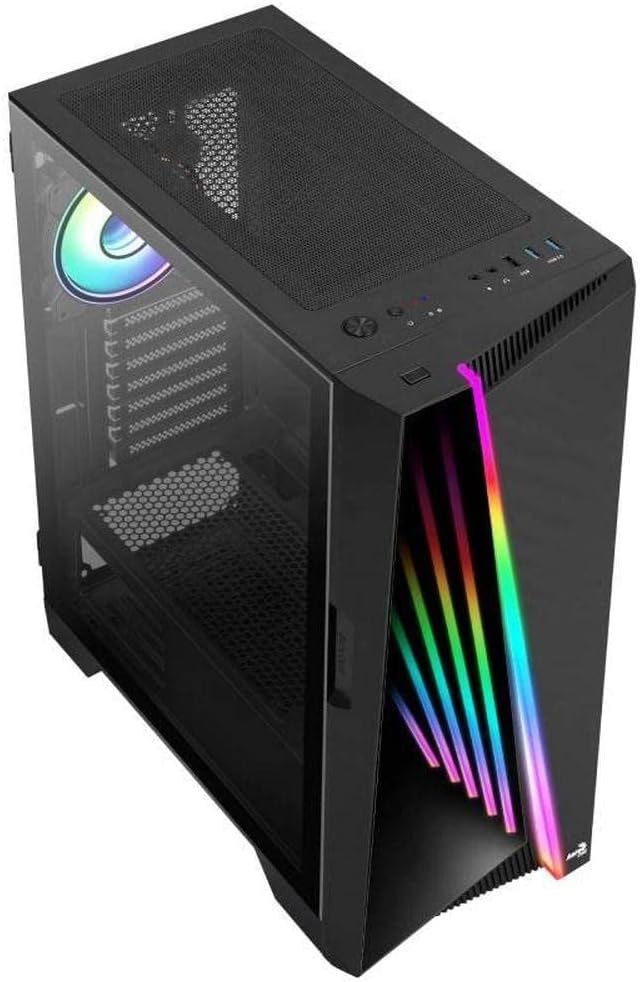

చిత్రం 2: కోణీయ view of the AeroCool Miragebk PC case, highlighting the top mesh for ventilation and the front panel design.

7. కేబుల్ నిర్వహణ

Utilize the cable routing cutouts and tie-down points behind the motherboard tray to manage cables for improved airflow and aesthetics.

8. కేసును మూసివేయడం

Once all components are installed and cables are managed, close the tempered glass side panel and secure it.

ఆపరేటింగ్ సూచనలు

ముందు ప్యానెల్ I/O

The top panel of the AeroCool Miragebk provides convenient access to essential ports and controls:

• పవర్ బటన్: Turns the PC on/off.
• రీసెట్ బటన్: Restarts the PC.
• LED నియంత్రణ బటన్: Cycles through ARGB lighting modes or syncs with the motherboard.
• USB 3.0 పోర్ట్‌లు (x2): హై-స్పీడ్ డేటా బదిలీ కోసం.
• USB 2.0 పోర్ట్ (x1): ప్రామాణిక USB పరికరాల కోసం.
• HD Audio & Microphone Jacks: ఆడియో ఇన్‌పుట్ మరియు అవుట్‌పుట్ కోసం.

ARGB లైటింగ్ నియంత్రణ

The ARGB lighting on the front panel and included fan can be controlled in two ways:

• LED నియంత్రణ బటన్: Press the dedicated LED button on the top panel to cycle through various pre-set ARGB lighting effects.
• మదర్‌బోర్డ్ సమకాలీకరణ: Connect the ARGB lighting to a compatible 3-pin +5V ARGB header on your motherboard. This allows software control of 16.8 million colors and synchronization with other ARGB components. The Mirage control hub supports up to 6 ARGB fans and 2 additional 3-pin ARGB accessories.

నిర్వహణ

Regular maintenance helps ensure optimal performance and longevity of your PC case.

• డస్ట్ ఫిల్టర్లు: Periodically remove and clean the dust filters (if present) to maintain good airflow and prevent dust buildup inside the case.
• బాహ్య క్లీనింగ్: బాహ్య ఉపరితలాలను మృదువైన, డితో తుడవండిamp వస్త్రం. రాపిడి క్లీనర్లు లేదా ద్రావకాలను నివారించండి.
• ఇంటీరియర్ క్లీనింగ్: Use compressed air to remove dust from internal components and fans. Ensure the PC is powered off and unplugged before cleaning.
• టెంపర్డ్ గ్లాస్: Clean the tempered glass panel with a microfiber cloth and a glass cleaner designed for electronics.

ట్రబుల్షూటింగ్

If you encounter issues with your AeroCool Miragebk case, refer to the following common solutions:

• PC ఆన్ చేయడం లేదు:
  • విద్యుత్ సరఫరా గోడ అవుట్‌లెట్‌కు సరిగ్గా కనెక్ట్ చేయబడిందని మరియు స్విచ్ ఆన్ చేయబడిందని నిర్ధారించుకోండి.
  • Verify all internal power cables (24-pin ATX, CPU, GPU) are securely connected.
  • Check that the front panel power switch cable is correctly connected to the motherboard.
• ARGB లైటింగ్ పనిచేయడం లేదు:
  • Confirm the ARGB cables are correctly connected to the motherboard's 3-pin +5V ARGB header or the internal control hub.
  • If using motherboard sync, ensure the motherboard's ARGB software is installed and configured correctly.
  • Try pressing the LED control button on the top panel to see if pre-set modes function.
• పేలవమైన గాలి ప్రవాహం/అతిగా వేడెక్కడం:
  • Check if all installed fans are spinning correctly.
  • Clean any dust filters and internal components.
  • Ensure proper fan orientation (intake/exhaust) for optimal airflow.

స్పెసిఫికేషన్లు

వారంటీ మరియు మద్దతు

For warranty information or technical support, please refer to the official AeroCool webసైట్ లేదా వారి కస్టమర్ సర్వీస్ విభాగాన్ని సంప్రదించండి. వారంటీ క్లెయిమ్‌ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.
