1. పరిచయం
This manual provides detailed instructions for the proper installation, operation, and maintenance of your Dynascan M-79V VHF Radio. Please read this manual thoroughly before using the radio to ensure optimal performance and safety. The Dynascan M-79V is a compact VHF transceiver designed for reliable communication within the 136-174 MHz frequency range.
2. ప్యాకేజీ విషయాలు
Upon unpacking, please verify that all items listed below are present and in good condition. If any items are missing or damaged, contact your dealer immediately.
- Dynascan M-79V VHF Radio Unit
- మైక్రోఫోన్
- Power Line (DC power cable)
- Support Mount (Mounting Bracket)
- Mounting Hardware (Screws, nuts, washers)
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)

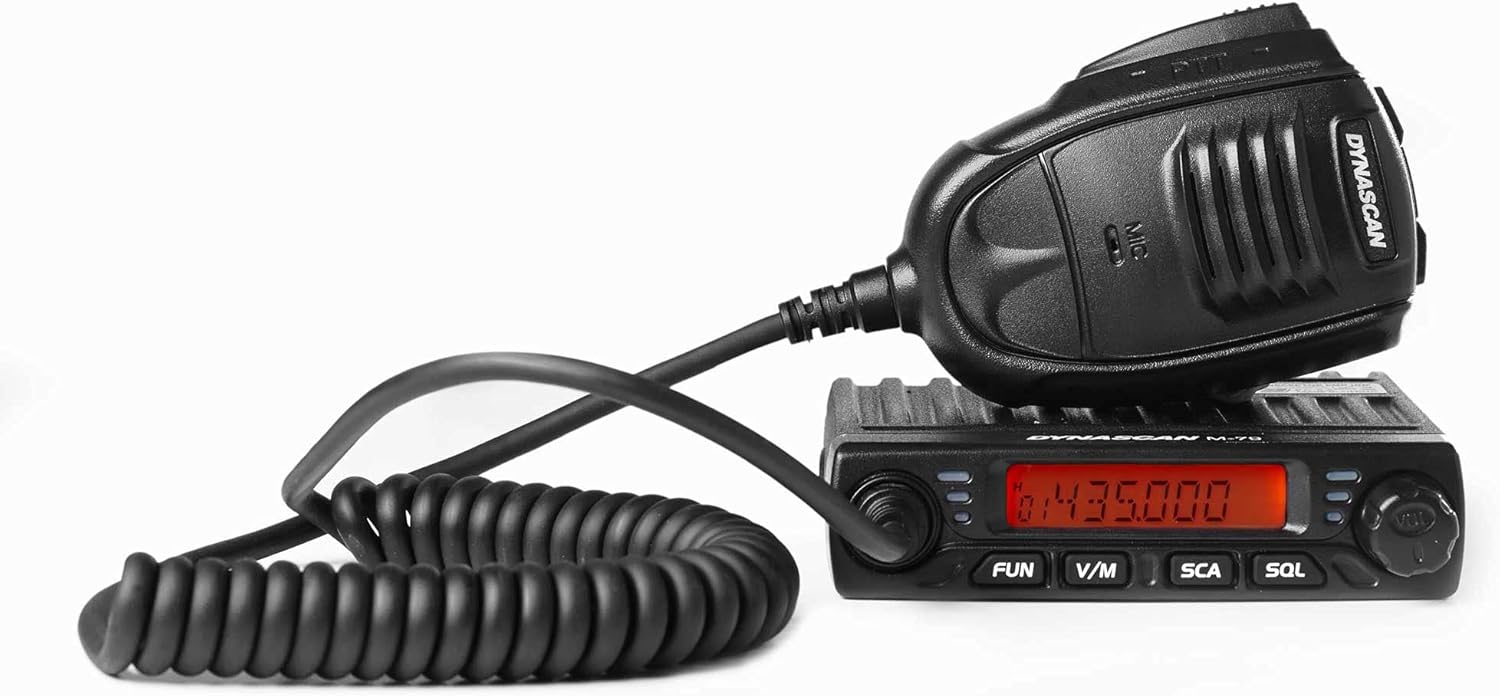

Figure 2.1: Dynascan M-79V VHF Radio unit with connected microphone.

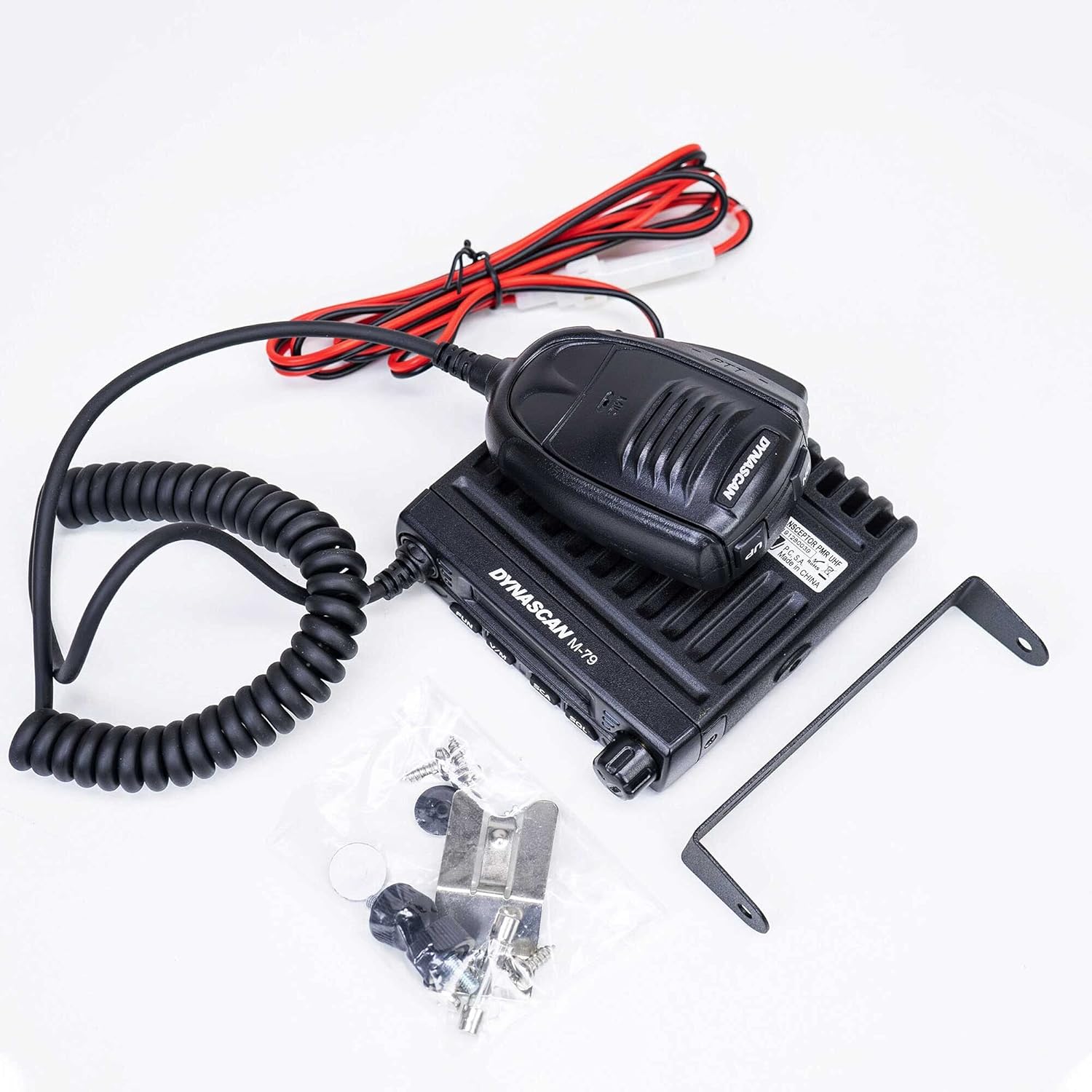

Figure 2.2: All included components: radio unit, microphone, power cable, mounting bracket, and hardware.
మూర్తి 2.3: వివరంగా view of the mounting bracket and associated hardware.
3. ఉత్పత్తి ముగిసిందిview
The Dynascan M-79V features a compact design with essential controls for efficient operation.
3.1 ఫ్రంట్ ప్యానెల్ నియంత్రణలు
Figure 3.1: Front panel of the Dynascan M-79V radio.
- LCD డిస్ప్లే: Shows frequency, channel number, and various status indicators.
- పవర్/వాల్యూమ్ నాబ్: Turns the radio on/off and adjusts audio volume.
- ఛానెల్ సెలెక్టర్ నాబ్: Used to select channels or adjust frequency.
- ఫన్ బటన్: Activates function menu or special features.
- V/M బటన్: VFO (ఫ్రీక్వెన్సీ) మోడ్ మరియు మెమరీ (ఛానల్) మోడ్ మధ్య టోగుల్ చేస్తుంది.
- SCA బటన్: Initiates or stops scanning.
- SQL బటన్: Adjusts the squelch level.
3.2 వెనుక ప్యానెల్ కనెక్షన్లు
Figure 3.2: Rear panel connections of the Dynascan M-79V radio.
- ANT కనెక్టర్: Connects to the VHF antenna (SO-239 type).
- DC పవర్ ఇన్పుట్: Connects to the 13.8V DC power source.
- EXT.SP Jack: ఐచ్ఛిక బాహ్య స్పీకర్ను కనెక్ట్ చేయడానికి.
3.3 మైక్రోఫోన్
Figure 3.3: Dynascan M-79V microphone with PTT button and coiled cable.
- PTT (పుష్-టు-టాక్) బటన్: ప్రసారం చేయడానికి నొక్కండి, స్వీకరించడానికి విడుదల చేయండి.
- మైక్రోఫోన్ మూలకం: వాయిస్ ఇన్పుట్ కోసం.
4. సెటప్
4.1 రేడియోను మౌంట్ చేయడం
- Select a secure and convenient location for mounting the radio, ensuring adequate ventilation.
- డ్రిల్లింగ్ స్థానాలను గుర్తించడానికి అందించిన మౌంటు బ్రాకెట్ను టెంప్లేట్గా ఉపయోగించండి.
- పైలట్ రంధ్రాలు వేయండి మరియు సరఫరా చేయబడిన స్క్రూలను ఉపయోగించి మౌంటు బ్రాకెట్ను భద్రపరచండి.
- Attach the radio to the bracket using the thumb screws.
4.2 యాంటెన్నా కనెక్షన్
Connect a suitable VHF antenna (136-174 MHz) with a 50 Ohm impedance to the ANT connector on the rear panel. Ensure the connection is tight to prevent signal loss and potential damage.
4.3 పవర్ కనెక్షన్
Connect the supplied DC power cable to the 13.8V DC power input on the rear of the radio. Connect the other end of the power cable to a stable 13.8V DC power supply capable of providing sufficient current (refer to specifications for current draw). Observe correct polarity: red wire to positive (+), black wire to negative (-). Incorrect polarity can damage the radio.
4.4 మైక్రోఫోన్ కనెక్షన్
Plug the microphone connector into the microphone jack on the front panel of the radio.
5. ఆపరేటింగ్ సూచనలు
5.1 పవర్ ఆన్/ఆఫ్ మరియు వాల్యూమ్ సర్దుబాటు
- To power on the radio, rotate the Power/Volume knob clockwise.
- వాల్యూమ్ పెంచడానికి సవ్యదిశలో తిప్పడం కొనసాగించండి.
- వాల్యూమ్ తగ్గించడానికి అపసవ్య దిశలో తిప్పండి.
- To power off, rotate the knob fully counter-clockwise until it clicks.
5.2 Frequency and Channel Selection
- VFO Mode (Frequency Mode): నొక్కండి V/M button to enter VFO mode. Use the Channel Selector knob to adjust the frequency. The frequency step can be configured in the menu.
- Memory Mode (Channel Mode): నొక్కండి V/M button to enter Memory mode. Use the Channel Selector knob to select a programmed channel.
5.3 Squelch Adjustment (SQL)
The squelch function mutes the speaker when no signal is present, eliminating background noise.
- నొక్కండి SQL బటన్.
- Use the Channel Selector knob to adjust the squelch level. A lower number opens the squelch more easily (more sensitive), while a higher number requires a stronger signal to open (less sensitive).
- నొక్కండి SQL again or wait a few seconds to exit squelch adjustment.
5.4 Scanning (SCA)
The scan function allows the radio to automatically search for active signals across frequencies or programmed channels.
- నొక్కండి SCA స్కానింగ్ ప్రారంభించడానికి బటన్.
- The radio will stop on an active signal.
- నొక్కండి SCA స్కానింగ్ ఆపడానికి మళ్ళీ.
5.5 ప్రసారం
To transmit, ensure you are on a clear frequency or channel.
- నొక్కండి మరియు పట్టుకోండి PTT మైక్రోఫోన్లోని బటన్.
- మైక్రోఫోన్లో స్పష్టంగా మాట్లాడండి.
- విడుదల చేయండి PTT స్వీకరించే మోడ్కి తిరిగి రావడానికి బటన్.
5.6 Advanced Features (via FUN button)
ది వినోదం button accesses various advanced settings and features. Consult the full user manual for detailed instructions on programming and using these functions.
- స్క్రాంబ్లర్: Encrypts your voice for private communication.
- చుట్టూ మాట్లాడండి: Allows direct radio-to-radio communication on a repeater output frequency.
- Timeout Timer (TOT): ప్రమాదవశాత్తు దీర్ఘ ప్రసారాలను నివారించడానికి ప్రసార వ్యవధిని పరిమితం చేస్తుంది.
- Busy Channel Lockout (BCL): Prevents transmission on an occupied channel.
- CTCSS/DCS: Sub-audible tones for selective calling.
- మైక్ గెయిన్: Adjusts microphone sensitivity.
6. నిర్వహణ
6.1 సాధారణ సంరక్షణ
- రేడియోను పొడిగా ఉంచండి. తడిస్తే వెంటనే పొడిగా తుడవండి.
- రేడియోను తీవ్రమైన ఉష్ణోగ్రతలకు బహిర్గతం చేయవద్దు.
- రేడియోను పడవేయడం లేదా తీవ్రమైన ప్రభావాలకు గురిచేయడం మానుకోండి.
- రేడియో బాహ్య భాగాన్ని మృదువైన, d తో శుభ్రం చేయండి.amp వస్త్రం. కఠినమైన రసాయనాలు లేదా ద్రావకాలు ఉపయోగించవద్దు.
6.2 Antenna and Power Cable Inspection
Regularly inspect the antenna and power cable for any signs of damage, fraying, or corrosion. Damaged cables or antennas can impair performance and pose safety risks.
7. ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| రేడియో పవర్ ఆన్ చేయదు. |
|
|
| No reception or weak signals. |
|
|
| Cannot transmit. |
|
|
8. స్పెసిఫికేషన్లు
| ఫ్రీక్వెన్సీ రేంజ్ | 136 - 174 MHz (VHF) |
| ప్రోగ్రామబుల్ ఛానెల్లు | 199 ఛానెల్లు |
| ఫ్రీక్వెన్సీ దశలు | 2.5 / 5 / 6.25 / 10 / 12.5 / 20 / 25 / 30 / 50 KHz |
| విద్యుత్ సరఫరా | 13.8V DC |
| యాంటెన్నా ఇంపెడెన్స్ | 50 ఓం |
| అవుట్పుట్ పవర్ | 17W, 10W, 5W (Selectable) |
| కొలతలు (W x H x D) | 10.5 x 10.5 x 2.5 సెం.మీ (సుమారుగా) |
| బరువు | 435 grams (radio unit only) / 640 grams (item weight) |
| ప్రత్యేక లక్షణాలు | Scrambler, Talk Around, Scan, Timeout Timer (TOT), Busy Channel Lockout (BCL), Squelch, CTCSS/DCS, Mic Gain |
9. వారంటీ మరియు మద్దతు
For warranty information, please refer to the warranty card included with your purchase or contact your authorized Dynascan dealer. For technical support or service inquiries, please contact your point of purchase or visit the official Dynascan webసంప్రదింపు వివరాల కోసం సైట్.
గమనిక: నోటీసు లేకుండా లక్షణాలు మారతాయి.
