పరిచయం
This user manual provides comprehensive instructions for the installation, operation, and maintenance of your Thinkware X1000 Dual Channel Dash Cam. The X1000 is designed to record high-quality video footage from both the front and rear of your vehicle, offering enhanced security and peace of mind. Please read this manual thoroughly before using the device to ensure proper functionality and safety.
పెట్టెలో ఏముంది
ప్యాకేజీలో అన్ని భాగాలు ఉన్నాయని నిర్ధారించుకోండి:
- 2K QHD Main Unit (Front Dash Cam)
- 2K QHD Rear Cam
- 32GB మైక్రో SD కార్డ్
- హార్డ్ వైరింగ్ కేబుల్
- Windshield Mount with 3M Tape
- (Optional: GPS Antenna, 12V Power Cable, Adhesive Wire Clips, Spare Mounting Tape, CS Info - may vary by package)
Image: Components included with the Thinkware X1000 Dash Cam system.
ఉత్పత్తి ముగిసిందిview
The Thinkware X1000 is a high-performance dual-channel dash cam system. Key features include:
- Dual 2K QHD Recording: Captures clear, detailed footage from both front and rear cameras (2560 x 1440 resolution).
- Sony STARVIS IMX335 Sensor: Ensures sharp video quality even in low-light conditions.
- Night Vision 3.0 with Real DOL HDR: Advanced technology for improved visibility and color accuracy at night.
- 3.5" IPS టచ్స్క్రీన్: Provides live view, playback, and easy access to settings directly on the device.
- G-సెన్సార్: Automatically detects impacts and saves footage to a protected folder.
- వ్యతిరేకFile Corruption: Safeguards recorded video fileమైక్రో SD కార్డ్లో s.
- Smart Parking Surveillance Suite: Includes motion and impact detection, Time Lapse, and Energy Saving 2.0 modes (requires hardwiring).
- Advanced Driver Assistance System (ADAS): Provides alerts for Lane Departure, Forward Collision, and Front Vehicle Departure (requires optional GPS antenna).
Image: The Thinkware X1000 Dash Cam system, showing the main unit, rear camera, and hardwiring cable.
చిత్రం: క్లోజప్ ఫ్రంట్ view of the Thinkware X1000 main unit, highlighting the QHD recorder lens.

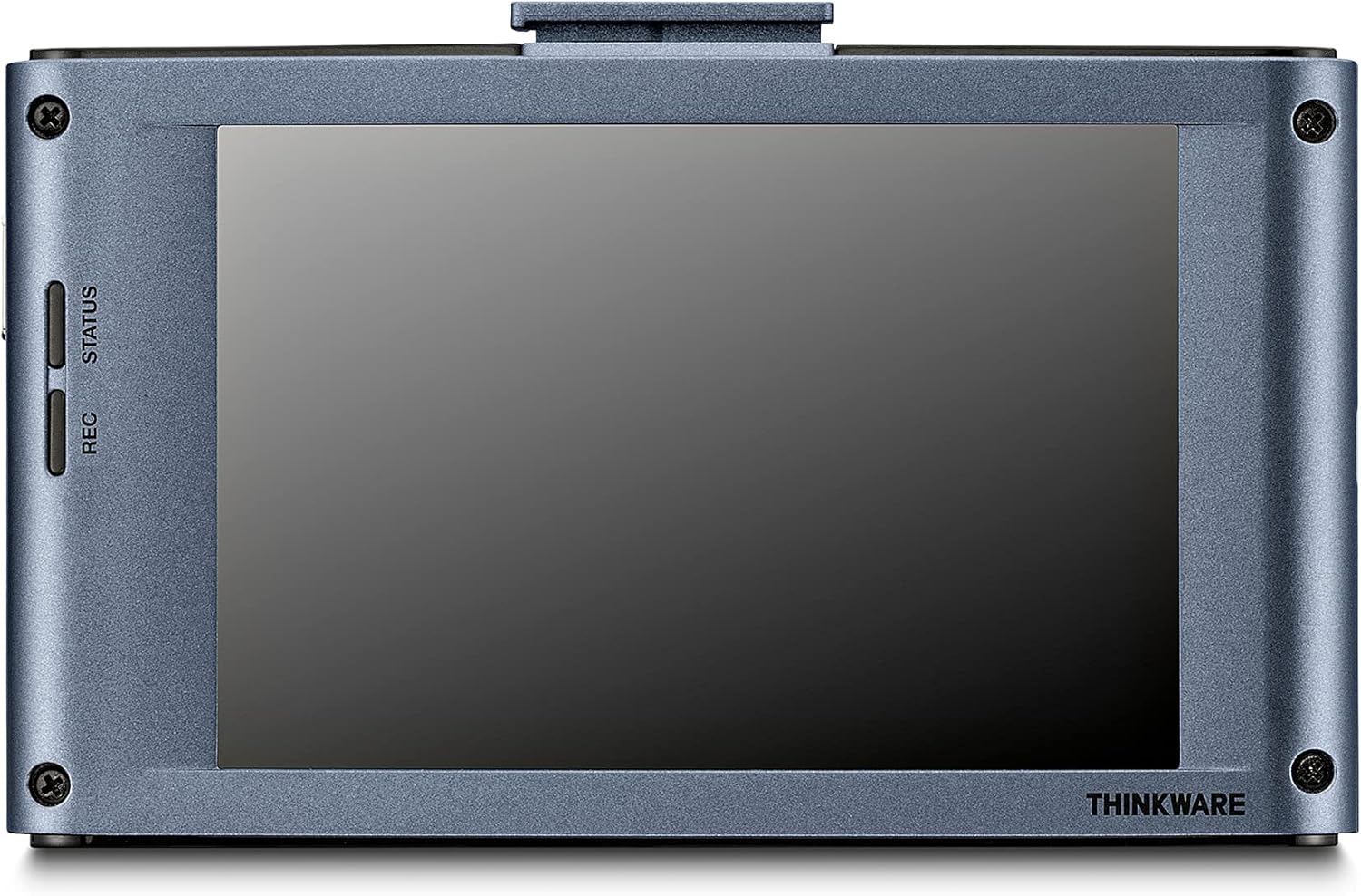

చిత్రం: వెనుక view of the Thinkware X1000 main unit, displaying its 3.5-inch IPS touchscreen.
సెటప్ మరియు ఇన్స్టాలేషన్
1. Prepare the MicroSD Card
Before first use, it is recommended to format the included 32GB MicroSD card using the dash cam's menu or the Thinkware PC Viewer software. This ensures optimal performance and compatibility.
2. Mount the Front Dash Cam
- Clean the windshield area where the dash cam will be mounted. Ensure it is free of dust and grease.
- Attach the 3M adhesive tape to the windshield mount.
- Peel off the protective film from the adhesive tape and firmly press the mount onto the windshield, ideally behind the rearview అడ్డంకులు లేని అద్దం viewకనీసం 30 సెకన్ల పాటు అలాగే ఉంచండి.
- Slide the main unit onto the mounted bracket.

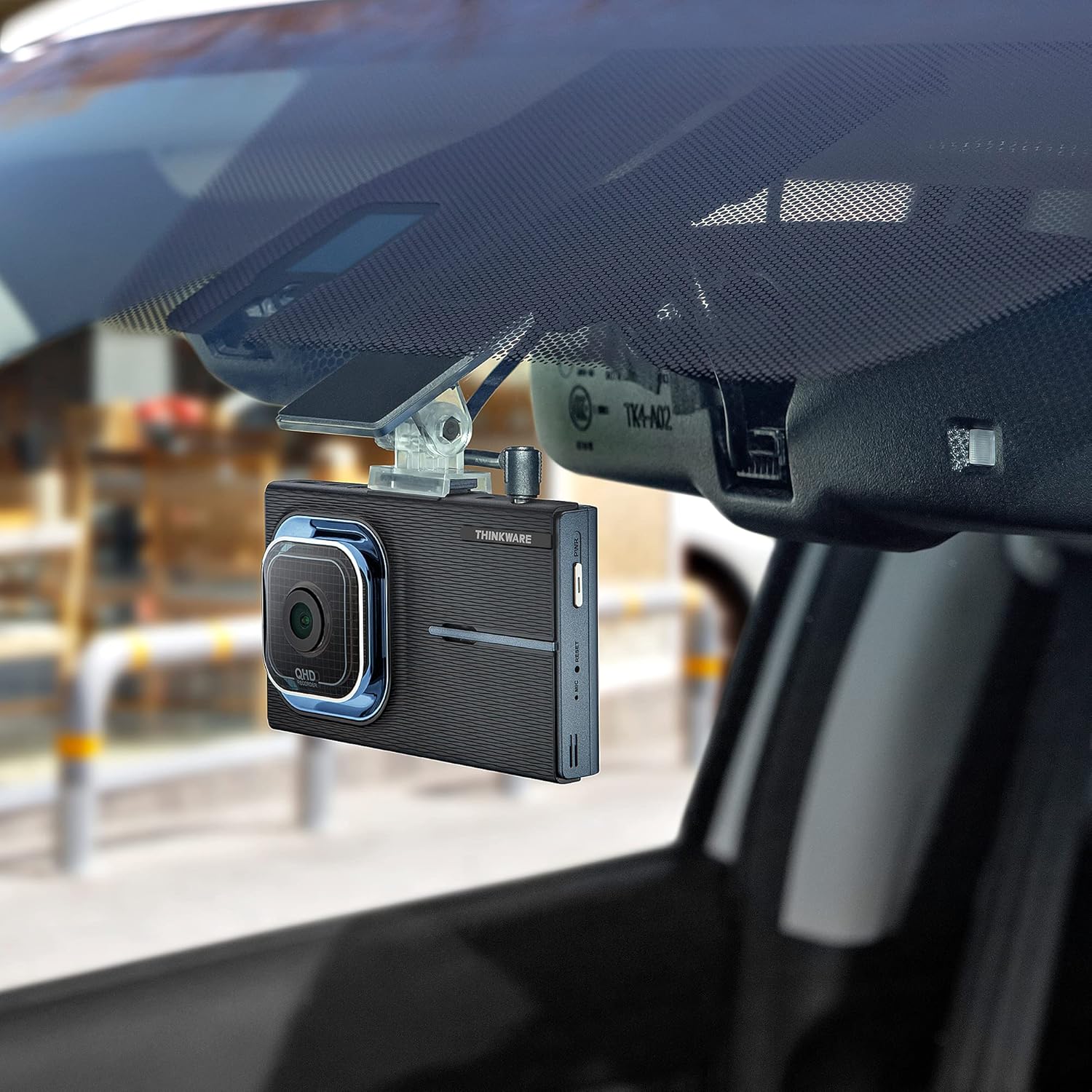

Image: The Thinkware X1000 main unit installed on a vehicle's windshield, positioned discreetly behind the rearview అద్దం.
చిత్రం: లోపలి భాగం view of the Thinkware X1000 Dash Cam mounted on the windshield, displaying its screen.
3. వెనుక కెమెరాను ఇన్స్టాల్ చేయండి
- వెనుక కెమెరాను వెనుక విండ్షీల్డ్పై అమర్చండి, స్పష్టంగా ఉండేలా చూసుకోండి view.
- Connect the rear camera cable to the rear camera and route it neatly along the vehicle's headliner and A-pillars to the main unit.
- Plug the rear camera cable into the appropriate port on the main unit (usually labeled "V-IN" or "REAR CAM").
4. Power Connection (Hardwiring)
The X1000 includes a hardwiring cable for continuous power and parking surveillance features. Professional installation is recommended for hardwiring.
- Connect the yellow wire (BATT) to a constant power fuse (always on).
- Connect the red wire (ACC) to an accessory power fuse (on when ignition is on).
- Connect the black wire (GND) to a metal ground point on the vehicle chassis.
- Plug the hardwiring cable into the DC-IN port on the main unit.
Alternatively, a 12V power cable (cigarette lighter adapter) can be used for basic recording, but parking surveillance features will not be available.
చిత్రం: పైన view of the Thinkware X1000 main unit, illustrating the various connection ports for power, GPS, and the rear camera.
5. Optional GPS Antenna Installation
If you have the optional GPS antenna, connect it to the GPS port on the main unit. This enables speed logging, route tracking, and ADAS features.
ఆపరేటింగ్ సూచనలు
పవర్ ఆన్/ఆఫ్
- The dash cam will automatically power on when the vehicle's ignition is turned on (if hardwired) or when connected to a 12V power source.
- To manually power off, press and hold the PWR button on the side of the unit.

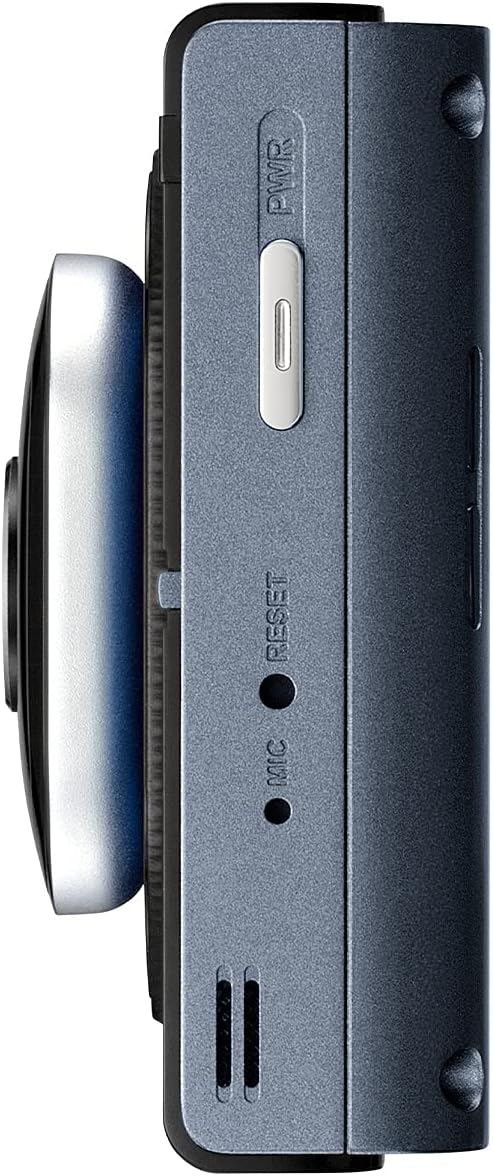

చిత్రం: వైపు view of the Thinkware X1000 main unit, indicating the power button and reset pinhole.
రికార్డింగ్ మోడ్లు
The X1000 supports various recording modes:
- నిరంతర రికార్డింగ్: Records automatically when the vehicle is in operation. Footage is saved in 1-minute segments.
- సంఘటన రికార్డింగ్: Triggered by the G-sensor upon impact. These files are saved in a separate, protected folder and are not overwritten by continuous recording.
- మాన్యువల్ రికార్డింగ్: Press the REC button to manually initiate an event recording.
టచ్స్క్రీన్ని ఉపయోగించడం
The 3.5-inch IPS touchscreen allows for easy control:
- ప్రత్యక్షం View: నిజ-సమయ fooని ప్రదర్శిస్తుందిtage from the front and rear cameras.
- ప్లేబ్యాక్: Review recorded videos directly on the device. Navigate through folders (Continuous, Incident, Manual, Parking).
- సెట్టింగ్లు: Access and adjust various settings such as recording quality, G-sensor sensitivity, parking mode options, and ADAS settings.
Image: Visual comparison demonstrating the superior viewing angles of an IPS panel compared to a standard panel, as featured on the X1000's touchscreen.
పార్కింగ్ నిఘా మోడ్లు
When hardwired, the X1000 offers advanced parking surveillance features to protect your vehicle while parked:
- చలన గుర్తింపు: Records 20-second video clips when motion is detected around the vehicle.
- ప్రభావ గుర్తింపు: Records 20-second video clips when an impact is detected while parked.
- టైమ్ లాప్స్ రికార్డింగ్: Records continuously at 2 frames per second, compressing hours of footagనిమిషాల్లో.
- Energy Saving 2.0: Extends parking coverage by putting the dash cam into a low-power standby mode, waking up to record only when an impact is detected.
Image: Depiction of the dash cam's parking surveillance mode, showing motion detection in a parking environment.
Image: A battery indicator symbolizing the energy-saving feature of the parking surveillance mode, designed to extend recording time.
అధునాతన డ్రైవర్ సహాయ వ్యవస్థ (ADAS)
With the optional GPS antenna, the X1000 provides ADAS features to enhance driving safety:
- లేన్ డిపార్చర్ హెచ్చరిక వ్యవస్థ (LDWS): మీ వాహనం దాని లేన్ నుండి బయటకు వెళ్లిపోతే మిమ్మల్ని హెచ్చరిస్తుంది.
- ఫార్వర్డ్ కొలిషన్ హెచ్చరిక వ్యవస్థ (FCWS): Warns you of an impending collision with the vehicle ahead.
- ముందు వాహనం బయలుదేరే హెచ్చరిక (FVDW): Notifies you when the vehicle in front starts to move from a standstill.
Image: A visual representation of the Advanced Driver Assistance System (ADAS) in action, showing alerts for lane departures and potential forward collisions.
నిర్వహణ
- మైక్రో SD కార్డ్ నిర్వహణ: Regularly format the microSD card (e.g., once a month) to prevent data corruption and ensure optimal recording performance. The X1000 features Anti-File Corruption technology, but periodic formatting is still recommended.
- శుభ్రపరచడం: Use a soft, dry cloth to clean the dash cam lens and touchscreen. Avoid abrasive cleaners or solvents.
- ఫర్మ్వేర్ నవీకరణలు: Check the Thinkware website periodically for firmware updates to ensure your dash cam has the latest features and bug fixes.
చిత్రం: వైపు view of the Thinkware X1000 main unit, highlighting the microSD card slot for easy access and maintenance.
Image: A conceptual image representing the Anti-File Corruption technology, which protects recorded video files on the memory card from data loss.
ట్రబుల్షూటింగ్
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| డాష్ కామ్ పవర్ ఆన్ అవ్వదు. | Loose power connection, vehicle power issue, faulty cable. | Check all power cable connections. Ensure vehicle's ignition is on if using ACC power. Test with a different power source if possible. |
| Recording stops or footage is corrupted. | MicroSD card error, card full, incompatible card, card wear. | Format the microSD card. Try a new, high-quality microSD card. Ensure the card is Class 10 or higher. |
| స్క్రీన్ ఖాళీగా ఉంది లేదా స్పందించడం లేదు. | Software glitch, power issue. | Perform a soft reset using the reset pinhole (refer to side view image). Ensure stable power supply. |
| పార్కింగ్ మోడ్ పనిచేయడం లేదు. | Not hardwired, incorrect hardwiring, low vehicle battery. | Ensure the dash cam is correctly hardwired to constant and accessory power. Check vehicle battery voltage. |
| ADAS features not active. | GPS antenna not connected or faulty, ADAS settings disabled. | Ensure the optional GPS antenna is securely connected. Enable ADAS features in the dash cam settings. |
స్పెసిఫికేషన్లు
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ పేరు | TW-X1000D32H |
| ఉత్పత్తి కొలతలు | 3.9 x 0.9 x 1.3 అంగుళాలు |
| వస్తువు బరువు | 1.25 పౌండ్లు |
| వీడియో క్యాప్చర్ రిజల్యూషన్ | Front: 2K QHD (2560x1440p), Rear: 2K QHD (2560x1440p) |
| ఫీల్డ్ View | 156 Degrees (Wide Angle) |
| సెన్సార్ | సోనీ స్టార్విస్ IMX335 |
| ప్రదర్శించు | 3.5" IPS టచ్స్క్రీన్ |
| కనెక్టివిటీ టెక్నాలజీ | USB (for PC connection) |
| ప్రత్యేక లక్షణాలు | Night Vision 3.0, Real DOL HDR, G-Sensor, Anti-File Corruption, Smart Parking Surveillance Suite (Motion/Impact Detection, Time Lapse, Energy Saving 2.0), ADAS (LDWS, FCWS, FVDW - with optional GPS) |
| చేర్చబడిన భాగాలు | Main Unit, Rear Cam, 32GB MicroSD Card, Hardwiring Cable, Windshield Mount with 3M Tape |
| మౌంటు రకం | అంటుకునే మౌంట్ |
| రంగు | నలుపు |
భద్రతా సమాచారం
- Do not install the dash cam in a location that obstructs the driver's view లేదా ఎయిర్బ్యాగ్ విస్తరణకు అంతరాయం కలిగిస్తుంది.
- Ensure all cables are routed safely and do not interfere with vehicle controls.
- పరికరాన్ని తీవ్రమైన ఉష్ణోగ్రతలు, ఎక్కువసేపు ప్రత్యక్ష సూర్యకాంతి లేదా అధిక తేమకు గురిచేయకుండా ఉండండి.
- పరికరాన్ని విడదీయడానికి లేదా సవరించడానికి ప్రయత్నించవద్దు. ఇది వారంటీని రద్దు చేస్తుంది మరియు నష్టాన్ని కలిగించవచ్చు.
- Use only genuine Thinkware accessories and power cables.
వారంటీ మరియు మద్దతు
For warranty information and technical support, please refer to the documentation included with your product or visit the official THINKWARE webసైట్. మీరు కూడా సందర్శించవచ్చు Amazonలో థింక్వేర్ స్టోర్ అదనపు వనరులు మరియు సంప్రదింపు సమాచారం కోసం.
The product is sold by THINKWARE USA, ensuring official support channels are available.
