LUXRITE 4-Inch LED Regressed Downlight with Junction Box (Model LR23265) Instruction Manual

1. పరిచయం

This manual provides detailed instructions for the installation, operation, and maintenance of your LUXRITE 4-inch LED Regressed Downlight with Junction Box. This fixture offers versatile lighting with three selectable color temperatures (3000K, 4000K, 5000K) and dimmable functionality, designed for both indoor and outdoor use.

Image 1.1: The LUXRITE 4-inch LED Regressed Downlight with its integrated junction box and wiring connectors.

2. భద్రతా సమాచారం

దయచేసి ఇన్‌స్టాలేషన్ ప్రారంభించే ముందు అన్ని సూచనలను చదివి అర్థం చేసుకోండి. అలా చేయడంలో విఫలమైతే విద్యుత్ షాక్, అగ్ని ప్రమాదం లేదా గాయం లేదా ఆస్తి నష్టం కలిగించే ఇతర ప్రమాదాలు సంభవించవచ్చు.

• హెచ్చరిక: విద్యుత్ షాక్ ప్రమాదం. ఇన్‌స్టాల్ చేయడానికి లేదా సర్వీసింగ్ చేయడానికి ముందు ఫ్యూజ్ లేదా సర్క్యూట్ బ్రేకర్ వద్ద పవర్ డిస్‌కనెక్ట్ చేయండి.
• హెచ్చరిక: Risk of fire. Minimum 90°C supply conductors. Consult a qualified electrician to ensure correct branch circuit conductor.
• కిట్ ఇన్‌స్టాలేషన్ సమయంలో వైరింగ్ లేదా ఎలక్ట్రికల్ కాంపోనెంట్‌ల ఎన్‌క్లోజర్‌లో ఏదైనా ఓపెన్ హోల్స్‌ను తయారు చేయవద్దు లేదా మార్చవద్దు.
• వైరింగ్ నష్టం లేదా రాపిడిని నివారించడానికి, షీట్ మెటల్ లేదా ఇతర పదునైన వస్తువుల అంచులకు వైరింగ్‌ను బహిర్గతం చేయవద్దు.
• ఈ ఫిక్చర్ d కి అనుకూలంగా ఉంటుందిamp locations and IC (Insulation Contact) rated, meaning it can be in direct contact with insulation.
• అన్ని కనెక్షన్లు సురక్షితంగా ఉన్నాయని మరియు సరిగ్గా ఇన్సులేట్ చేయబడిందని నిర్ధారించుకోండి.

3. ప్యాకేజీ విషయాలు

ఇన్‌స్టాలేషన్ ముందు అన్ని భాగాలు ఉన్నాయని ధృవీకరించండి:

• LED లైట్ ఫిక్చర్
• జంక్షన్ బాక్స్
• త్వరిత కనెక్టర్లు
• Spring Loaded Clips

4. స్పెసిఫికేషన్లు

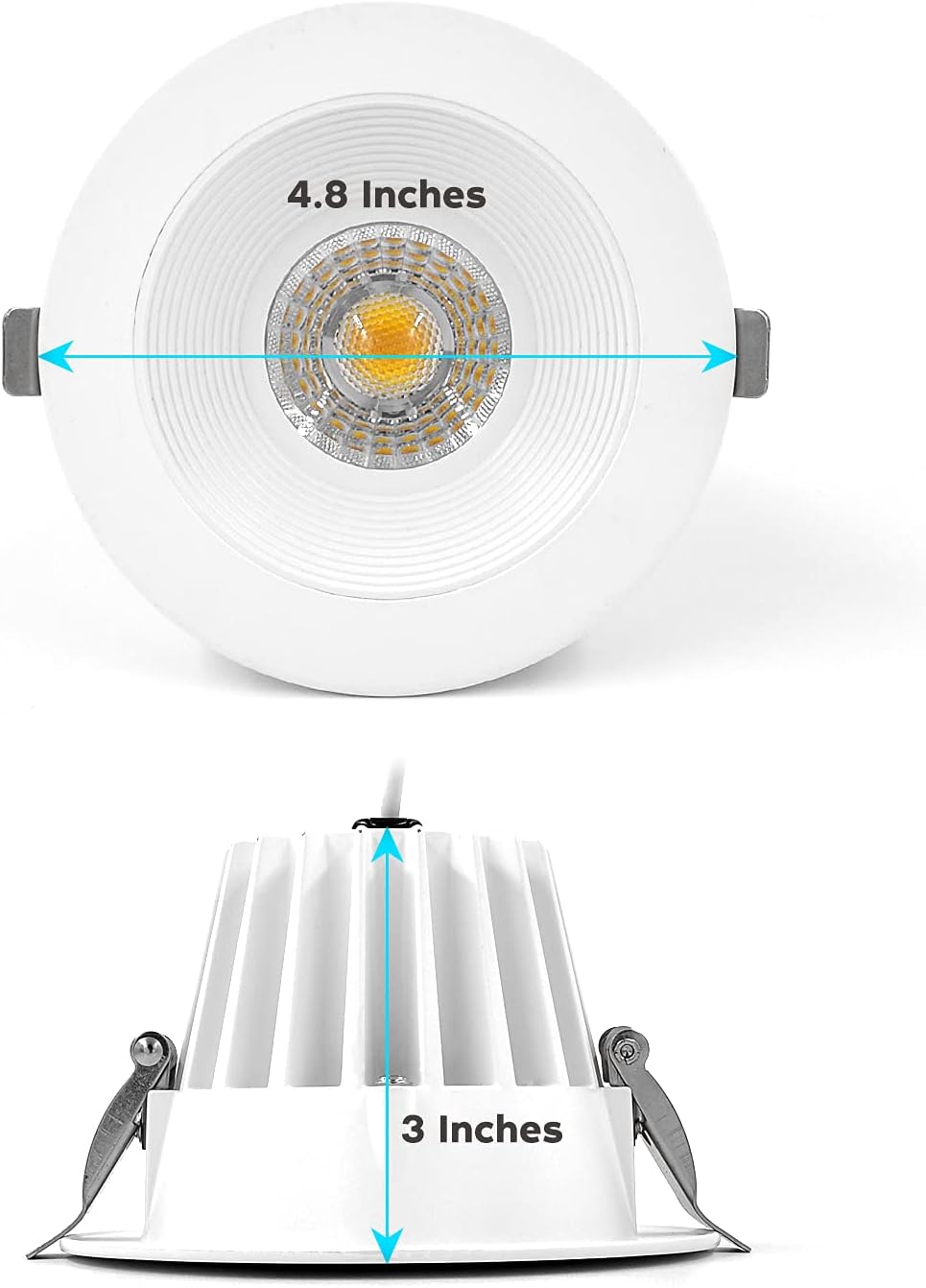

Image 4.1: Top and side view showing the 4.8-inch diameter and 3-inch height of the downlight.

చిత్రం 4.2: వివరణాత్మకమైనది view of the junction box (3.38 x 3.3 inches) and the narrow focus lens providing a 36° spotlight.

5. ఇన్‌స్టాలేషన్ సూచనలు

Follow these steps for proper installation. Always ensure power is disconnected before starting.

1. పైకప్పును సిద్ధం చేయండి: Cut a 4-1/4 inch diameter hole in the ceiling at the desired installation location. Ensure there is at least 3 inches of clearance space above the ceiling for the fixture.
2. Wire the Junction Box: Open the junction box. Connect the electrical supply wires to the quick connectors inside the junction box. Match black to black (live), white to white (neutral), and green/bare copper to green (ground).
3. రంగు ఉష్ణోగ్రతను ఎంచుకోండి: Before closing the junction box, locate the 3 CCT (Correlated Color Temperature) switch inside. Select your preferred color temperature: 3000K (Soft White), 4000K (Cool White), or 5000K (Bright White).
4. డౌన్‌లైట్‌ని జంక్షన్ బాక్స్‌కి కనెక్ట్ చేయండి: Connect the cable from the downlight fixture to the junction box.
5. Insert Junction Box: Carefully insert the wired junction box through the ceiling hole.
6. డౌన్‌లైట్‌ను ఇన్‌స్టాల్ చేయండి: Push the spring-loaded clips on the sides of the downlight fixture upwards. Insert the downlight into the ceiling hole. Release the clips to secure the fixture flush against the ceiling.

Image 5.1: Visual guide for cutting the hole, wiring the junction box, selecting color, connecting the downlight, and securing it with spring clips.

Image 5.2: Close-up of the 3 CCT switch located within the junction box for color temperature selection.

6. ఆపరేటింగ్ సూచనలు

Once installed, your LUXRITE LED Regressed Downlight is ready for use.

6.1 రంగు ఉష్ణోగ్రత ఎంపిక

The color temperature is selected via a switch inside the junction box during installation (refer to Section 5, Step 3). You can choose between 3000K (Soft White), 4000K (Cool White), and 5000K (Bright White) to match your desired ambiance.

Image 6.1: Visual representation of the different lighting effects provided by 3000K, 4000K, and 5000K color temperatures in various room settings.

6.2 డిమ్మింగ్ ఫంక్షనాలిటీ

This downlight is dimmable, allowing you to adjust the light output from 100% down to 5%. Ensure you use a compatible LED dimmer switch for optimal performance without flickering. Refer to the compatible dimmer list below.

Image 6.2: Demonstration of smooth dimming and a list of compatible dimmer brands.

6.3 అనుకూలమైన డిమ్మర్ జాబితా

Note: The presence of a dimmer on this chart is not a guarantee of compatibility in every installation. Always refer to the dimmer manufacturer's instructions for installation and further information.

7. నిర్వహణ

The LUXRITE LED Regressed Downlight is designed for long-lasting, maintenance-free operation with an average life of 50,000 hours.

• శుభ్రపరచడం: ఫిక్చర్ శుభ్రం చేయడానికి, పవర్ ఆఫ్ చేయబడిందని నిర్ధారించుకోండి. మృదువైన, పొడి లేదా కొద్దిగా డి-క్లాస్ ఉపయోగించండి.amp cloth. Do not use harsh chemicals or abrasive cleaners, as they may damage the finish or electrical components.
• బల్బ్ మార్చడం లేదు: This integrated LED fixture does not require bulb replacement.

8. ట్రబుల్షూటింగ్

If you experience issues with your downlight, refer to the following common problems and solutions:

9. ఉత్పత్తి వీడియో

విజువల్ ఓవర్ కోసం అధికారిక ఉత్పత్తి వీడియోను చూడండిview of the LUXRITE 4-inch LED Regressed Downlight's features and benefits.

10. వారంటీ మరియు మద్దతు

This LUXRITE product comes with a manufacturer's warranty. For specific warranty details and support, please refer to the documentation included with your purchase or contact LUXRITE customer service.

• తయారీదారు వారంటీ: The product is covered by a manufacturer's warranty.
• రక్షణ ప్రణాళికలు: అదనపు రక్షణ ప్లాన్‌లు కొనుగోలుకు అందుబాటులో ఉండవచ్చు.
