పరిచయం
This manual provides comprehensive instructions for the installation, operation, and maintenance of your Ozone Smart Rim Lock, Model OZ-DRL. This advanced security device offers multiple access methods for enhanced convenience and protection.
కీ ఫీచర్లు
- Wi-Fi Connectivity for Smart Control
- Multiple Access Modes: Fingerprint, User Password, OzoLife Mobile App, RFID Card, Emergency Key
- High Fingerprint Capacity (100 fingerprints)
- Durable Stainless Steel and Alloy Steel Construction
- సులువు సంస్థాపన
భాగాలు ముగిశాయిview
The Ozone Smart Rim Lock system consists of the main lock unit and the external keypad/reader. Familiarize yourself with the key parts:

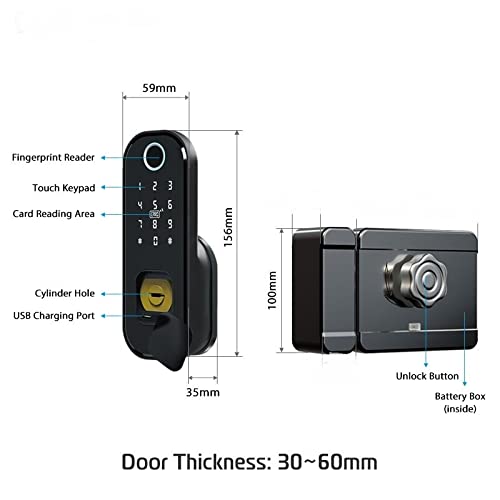

Figure 1: Smart Rim Lock Components and Dimensions
This diagram illustrates the main components of the lock. The external unit features a Fingerprint Reader, Touch Keypad, Card Reading Area, Cylinder Hole for emergency key access, and a USB Charging Port. The internal unit includes an Unlock Button and a Battery Box. The lock is designed for door thicknesses between 30mm and 60mm.

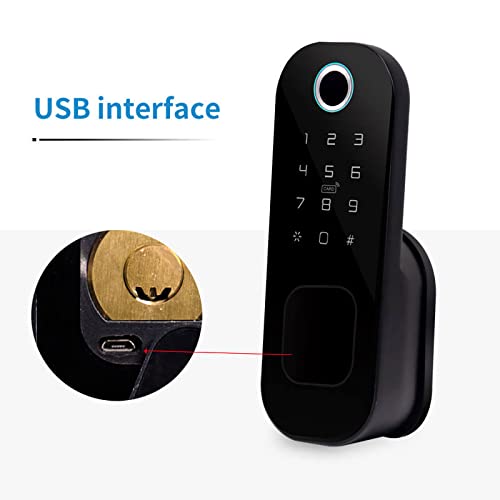

Figure 2: USB Charging Port Detail
ఒక వివరణాత్మక view of the USB interface, located near the cylinder hole, used for emergency power or charging.
ప్యాకేజీ విషయాలు
- Ozone Smart Rim Lock Unit (External and Internal)
- మౌంటు హార్డ్వేర్
- అత్యవసర కీలు
- RFID Cards (Quantity may vary)
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
సాంకేతిక లక్షణాలు
Figure 3: Technical Parameters and Specifications
ఈ చిత్రం సమగ్రమైన అవలోకనాన్ని అందిస్తుందిview of the lock's technical parameters and detailed specifications.
| ఫీచర్ | వివరాలు |
|---|---|
| మోడల్ | OZ-DRL |
| మెటీరియల్ | స్టెయిన్లెస్ స్టీల్, అల్లాయ్ స్టీల్ |
| రంగు | నలుపు |
| కొలతలు (L x W x H) | 25.4 x 20.3 x 10.2 సెం.మీ |
| లాక్ రకం | Key Lock (with smart features) |
| కనెక్టివిటీ | Wi-Fi |
| నియంత్రణ పద్ధతి | App, Fingerprint, Keypad, RFID Card, Emergency Key |
| వేలిముద్ర కెపాసిటీ | 100 |
| పాస్వర్డ్ పొడవు | 4-8 అంకెలు |
| వర్చువల్ పాస్వర్డ్ | 32 అంకెల వరకు |
| తలుపు మందం | 30-60 మి.మీ |
| శక్తి | DC 6V |
| అత్యవసర శక్తి | DC 5V (via Micro USB) |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -25°C నుండి 60°C |
| పని సాపేక్ష ఆర్ద్రత | 20%-90%RH |
ఇన్స్టాలేషన్ గైడ్
The Ozone Smart Rim Lock is designed for easy installation, retrofitting with regular rim locks without additional cutouts.
సంస్థాపనకు ముందు
- మీ తలుపు మందం 30mm మరియు 60mm మధ్య ఉండేలా చూసుకోండి.
- Verify all components are present as listed in the "Package Contents" section.
- Prepare necessary tools (screwdriver, drill if required for new installations).
ఇన్స్టాలేషన్ దశలు (సాధారణం)
- తలుపును సిద్ధం చేయండి: Remove any existing rim lock. Ensure the door frame and door edge are clean and clear.
- Mount the External Unit: Position the external keypad/reader unit on the outside of the door. Secure it using the provided mounting hardware.
- Install the Internal Unit: Align the internal lock unit with the external unit, ensuring the spindle and wiring (if any) connect properly. Secure the internal unit to the door.
- పవర్ కనెక్ట్ చేయండి: Insert the required batteries into the battery box within the internal unit.
- పరీక్ష ఆపరేషన్: After installation, test the mechanical lock function with the emergency key.
గమనిక: For detailed, step-by-step installation instructions, please refer to the specific installation diagram or video provided with your product packaging, or consult a professional installer.
Operating Your Smart Rim Lock
Your Ozone Smart Rim Lock offers multiple convenient ways to unlock your door.
Initial Setup and Administrator
Upon first power-up, you will need to set up an administrator. This is typically the first fingerprint or password registered. Refer to the lock's voice prompts or the OzoLife App for guided setup.
యాక్సెస్ మోడ్లు
Figure 4: Available Access Modes
This image highlights the five primary methods for unlocking the Ozone Smart Rim Lock.
1. వేలిముద్ర యాక్సెస్
- నమోదు: As an administrator, follow the voice prompts or app instructions to enroll new fingerprints. Place the finger firmly on the fingerprint reader until successful registration is confirmed.
- అన్లాక్ చేస్తోంది: Place your registered finger on the fingerprint reader. The lock will unlock if the fingerprint is recognized.
2. User Password Access
- Setting Passwords: Administrators can set or modify user passwords (4-8 digits) via the keypad or OzoLife App.
- అన్లాక్ చేస్తోంది: Enter your registered password on the touch keypad, followed by the '#' key.
- వర్చువల్ పాస్వర్డ్: To prevent peeping, you can enter random digits before or after your actual password (e.g.,
XXXXపాస్వర్డ్YYYY).
3. OzoLife Mobile App Control
- డౌన్లోడ్ & కనెక్ట్ చేయండి: Download the "OzoLife" app from your smartphone's app store. Follow the in-app instructions to connect your lock to your home Wi-Fi network and pair it with the app.
- రిమోట్ అన్లాకింగ్: Once connected, you can remotely unlock the door, manage users, view access logs, and receive notifications through the app.
4. RFID Card Access
- నమోదు: Register RFID cards through the administrator mode or OzoLife App.
- అన్లాక్ చేస్తోంది: Present a registered RFID card to the card reading area on the external unit. The lock will unlock upon recognition.
5. Emergency Key Access
In case of battery depletion or electronic malfunction, the emergency key provides mechanical access.
- Insert the emergency key into the cylinder hole.
- Turn the key to unlock the door.
బ్యాటరీ నిర్వహణ
The lock will provide a low power warning when batteries are running low. Replace batteries promptly to ensure continuous operation. In an emergency, the USB charging port can be used for temporary power.
నిర్వహణ
- శుభ్రపరచడం: Wipe the lock's surface with a soft, dry cloth. Avoid abrasive cleaners or solvents.
- బ్యాటరీ భర్తీ: Replace all batteries with new ones when the low power warning is activated. Use high-quality alkaline batteries.
- వేలిముద్ర సెన్సార్ సంరక్షణ: Keep the fingerprint sensor clean and dry for optimal performance.
- సాఫ్ట్వేర్ అప్డేట్లు: Regularly check the OzoLife App for firmware updates to ensure your lock has the latest features and security enhancements.
ట్రబుల్షూటింగ్
If you encounter issues with your Ozone Smart Rim Lock, refer to the following common problems and solutions:
- Lock is not responding.
- బ్యాటరీ స్థాయిలను తనిఖీ చేయండి మరియు అవసరమైతే భర్తీ చేయండి.
- Use the emergency key to open the door.
- Try connecting a power bank to the USB charging port for temporary power.
- వేలిముద్ర గుర్తించబడలేదు.
- మీ వేలు శుభ్రంగా మరియు పొడిగా ఉందని నిర్ధారించుకోండి.
- Place your finger firmly and completely on the sensor.
- సమస్య కొనసాగితే మీ వేలిముద్రను తిరిగి నమోదు చేసుకోండి.
- యాప్ కనెక్షన్ సమస్యలు.
- Ensure your Wi-Fi network is stable and the lock is within range.
- Restart your router and the lock.
- Re-pair the lock with the OzoLife App.
- కీప్యాడ్ స్పందించడం లేదు.
- Check for low battery warning.
- Ensure no foreign objects are obstructing the keypad.
వారంటీ సమాచారం
The Ozone Smart Rim Lock (Model OZ-DRL) comes with a 12 నెలల వారంటీ కొనుగోలు చేసిన తేదీ నుండి. ఈ వారంటీ సాధారణ ఉపయోగంలో తయారీ లోపాలు మరియు లోపాలను కవర్ చేస్తుంది.
వారంటీ కవర్ చేయదు:
- Damage caused by improper installation or unauthorized repairs.
- Damage due to misuse, abuse, or neglect.
- సాధారణ దుస్తులు మరియు కన్నీటి.
- ప్రకృతి వైపరీత్యాలు లేదా ప్రమాదాల వల్ల కలిగే నష్టం.
వారంటీ క్లెయిమ్ల కోసం కొనుగోలు రుజువుగా దయచేసి మీ కొనుగోలు రసీదును ఉంచుకోండి.
కస్టమర్ మద్దతు
For further assistance, technical support, or warranty claims, please contact Ozone customer service:
- ఫోన్: +91-9310012300
- Webసైట్: www.ozonesecutech.com
- ఇమెయిల్: info@ozonesecutech.com
When contacting support, please have your product model (OZ-DRL) and purchase details ready.
