1. పరిచయం
ఈ మాన్యువల్ ఫ్లాట్ SMD సిరామిక్ యాంటెన్నా V1.2 తో మీ BETAFPV ఎక్స్ప్రెస్ఎల్ఆర్ఎస్ లైట్ రిసీవర్ యొక్క సరైన ఇన్స్టాలేషన్, ఆపరేషన్ మరియు నిర్వహణ కోసం అవసరమైన సమాచారాన్ని అందిస్తుంది. ఉత్పత్తి యొక్క సరైన పనితీరు మరియు దీర్ఘాయువును నిర్ధారించుకోవడానికి దయచేసి ఉపయోగించే ముందు ఈ సూచనలను జాగ్రత్తగా చదవండి.
BETAFPV ఎక్స్ప్రెస్ఎల్ఆర్ఎస్ లైట్ రిసీవర్ V1.2 అనేది FPV రేసింగ్ డ్రోన్ల కోసం రూపొందించబడిన అధునాతన 2.4GHz రిసీవర్, ఇది అల్ట్రా-తక్కువ జాప్యం, అధిక రిఫ్రెష్ రేట్లు మరియు విస్తరించిన శ్రేణి పనితీరును అందిస్తుంది. ఇది ఇంటిగ్రేటెడ్ ఫ్లాట్ SMD సిరామిక్ యాంటెన్నాతో కూడిన కాంపాక్ట్, తేలికైన డిజైన్ను కలిగి ఉంది.
ముఖ్య లక్షణాలు:
- అతి సన్నని 3mm బోర్డు మరియు అతి తేలికైన 0.46g డిజైన్.
- సరళీకృత సంస్థాపన కోసం విస్తరించిన టంకం ప్యాడ్లు.
- మెరుగైన సిగ్నల్ విశ్వసనీయత మరియు సున్నితత్వం కోసం ఆప్టిమైజ్ చేయబడిన ఇంపెడెన్స్ మ్యాచింగ్.
- దీర్ఘ-శ్రేణి సామర్థ్యం: 25mW వద్ద 300m వరకు మరియు 50mW ట్రాన్స్మిటర్ శక్తి వద్ద 1000m వరకు.
- తక్కువ-ప్రోfile, క్రాష్-రెసిస్టెంట్ ఫ్లాట్ సిరామిక్ యాంటెన్నా.
చిత్రం 1: కాంపాక్ట్ BETAFPV ఎక్స్ప్రెస్ఎల్ఆర్ఎస్ లైట్ రిసీవర్ V1.2, షోక్asing దాని ఫ్లాట్ సిరామిక్ యాంటెన్నా మరియు చిన్న ఫారమ్ ఫ్యాక్టర్.
2. ఉత్పత్తి ముగిసిందిview
రిసీవర్ డిజైన్ చిన్న FPV ప్లాట్ఫారమ్లలో పనితీరు మరియు ఇంటిగ్రేషన్ సౌలభ్యం రెండింటికీ ప్రాధాన్యతనిస్తుంది. V1.2 పునరావృతంలో సులభంగా అసెంబ్లీ చేయడానికి పెద్ద టంకం ప్యాడ్లు వంటి మెరుగుదలలు ఉన్నాయి.
చిత్రం 2: రెండు BETAFPV ELRS 2.4G లైట్ రిసీవర్లు (ఫ్లాట్ యాంటెన్నా V1.2) దాని 0.46g తేలికైన డిజైన్ను సూచించే టెక్స్ట్ ఓవర్లేలతో, పెద్ద ప్యాడ్లతో సులభమైన టంకం, 2.4GHz ఫ్లాట్ SMD సిరామిక్ యాంటెన్నా మరియు 50mW/500Hz వద్ద 1000m వరకు పరిధి.
చిత్రం 3: V1.1 మరియు V1.2 వెర్షన్ల మధ్య సోల్డరింగ్ ప్యాడ్ పరిమాణంలో వ్యత్యాసాన్ని చూపించే ఒక సచిత్ర రేఖాచిత్రం, V1.2 మోడల్లోని పెద్ద, సరళమైన సోల్డరింగ్ ప్యాడ్లను నొక్కి చెబుతుంది.
కాంపోనెంట్ ఐడెంటిఫికేషన్:
చిత్రం 4: పై నుండి క్రిందికి view రిసీవర్ యొక్క, Wifi యాంటెన్నా, ESP8285 మైక్రోకంట్రోలర్, GND, 5V, TX మరియు RX ప్యాడ్లను లేబుల్ చేస్తుంది.
చిత్రం 5: కింద నుండి పైకి view రిసీవర్ యొక్క, 2.4G ఫ్లాట్ SMD యాంటెన్నా, LED సూచిక, SX1281 RF చిప్ మరియు ఫర్మ్వేర్ అప్గ్రేడ్ ప్యాడ్ను లేబుల్ చేస్తుంది.
3. సెటప్
వైరింగ్ రేఖాచిత్రం:
దిగువ రేఖాచిత్రంలో చూపిన విధంగా ELRS లైట్ రిసీవర్ను మీ ఫ్లైట్ కంట్రోలర్ (FC)కి కనెక్ట్ చేయండి. సరైన ధ్రువణత మరియు సిగ్నల్ కనెక్షన్లను నిర్ధారించుకోండి.
- FC TX ద్వారా మరిన్ని కు రిసీవర్ RX
- ఎఫ్సి ఆర్ఎక్స్ కు రిసీవర్ TX
- 5V కు 5V
- GND కు GND

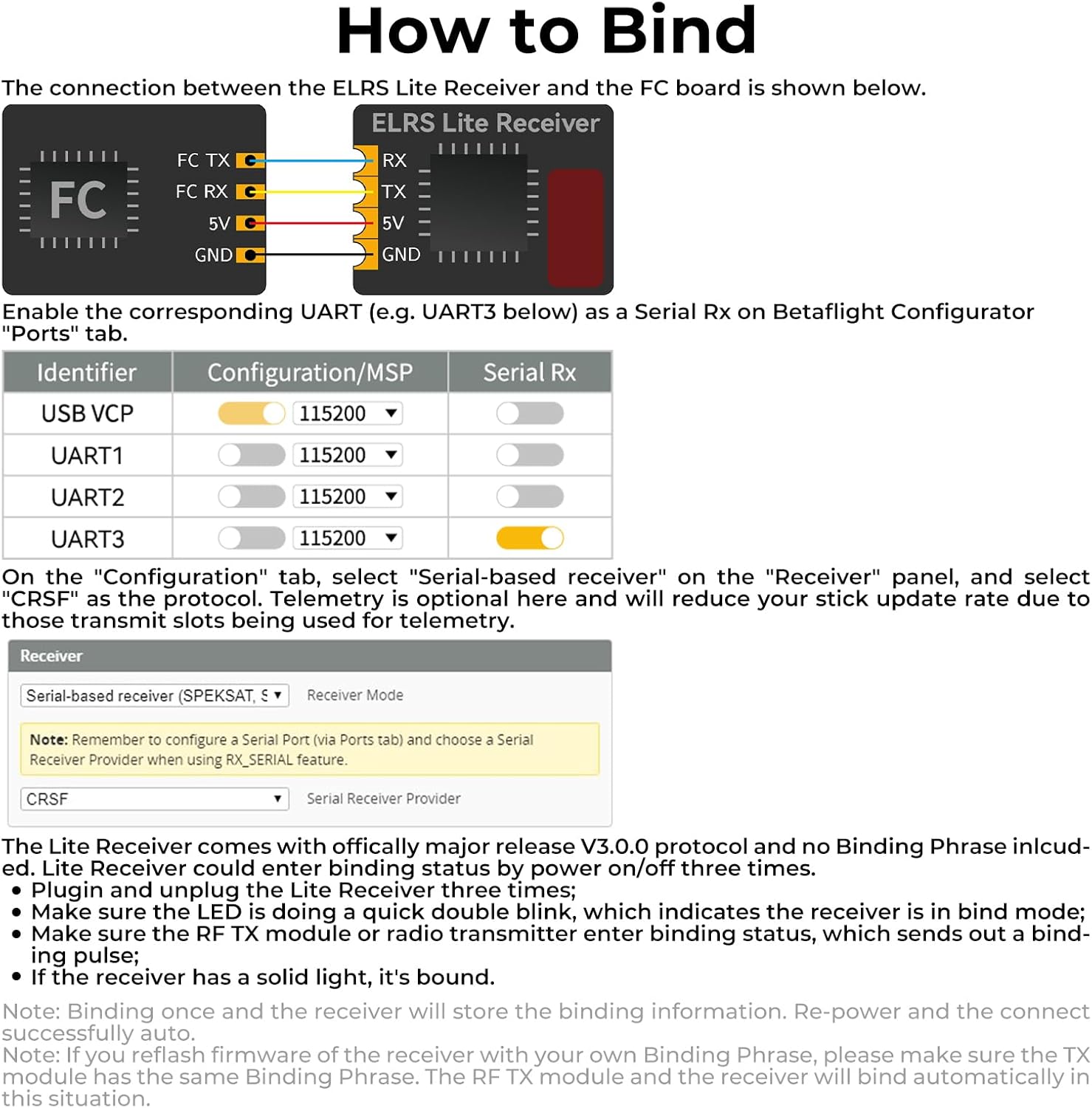

చిత్రం 6: సీరియల్ Rxని ఎనేబుల్ చేయడానికి బీటాఫ్లైట్ కాన్ఫిగరేటర్ సెట్టింగ్లతో పాటు, ELRS లైట్ రిసీవర్ను ఫ్లైట్ కంట్రోలర్కు కనెక్ట్ చేయడానికి వైరింగ్ రేఖాచిత్రం.
బైండింగ్ విధానం:
లైట్ రిసీవర్ అధికారికంగా విడుదలైన V3.0.0 ప్రోటోకాల్తో వస్తుంది మరియు బైండింగ్ పదబంధాన్ని కలిగి ఉండదు. రిసీవర్ను మీ ట్రాన్స్మిటర్ మాడ్యూల్కు బంధించడానికి, ఈ దశలను అనుసరించండి:
- లైట్ రిసీవర్ను మూడుసార్లు ప్లగ్ ఇన్ చేసి, అన్ప్లగ్ చేయండి.
- LED సూచికను గమనించండి. ఇది రిసీవర్ బైండ్ మోడ్లో ఉందని సూచిస్తూ త్వరిత డబుల్ బ్లింక్ను ప్రదర్శించాలి.
- మీ TX మాడ్యూల్ లేదా రేడియో ట్రాన్స్మిటర్ బైండ్ మోడ్లో ఉందని మరియు బైండింగ్ పల్స్ను పంపుతున్నట్లు నిర్ధారించుకోండి.
- రిసీవర్ యొక్క LED ఘన రూపంలోకి మారితే, బైండింగ్ ప్రక్రియ పూర్తవుతుంది.
గమనిక: ఒకసారి బౌండ్ అయిన తర్వాత, రిసీవర్ బైండింగ్ సమాచారాన్ని నిల్వ చేస్తుంది. రిసీవర్ను తిరిగి పవర్ చేయండి మరియు అది స్వయంచాలకంగా కనెక్ట్ అవుతుంది. మీరు రిసీవర్ యొక్క ఫర్మ్వేర్ను మీ స్వంత బైండింగ్ ఫ్రేజ్తో రీఫ్లాష్ చేస్తే, TX మాడ్యూల్ ఆటోమేటిక్ బైండింగ్ కోసం అదే బైండింగ్ ఫ్రేజ్ను కలిగి ఉందని నిర్ధారించుకోండి.
ఫర్మ్వేర్ నవీకరణ:
లైట్ రిసీవర్ ఫ్లాట్ యాంటెన్నా V1.2 యొక్క ప్రస్తుత ఫర్మ్వేర్ వెర్షన్ ELRS 3.3.0. అధికారిక ELRS ఫర్మ్వేర్ను ఫ్లాషింగ్ చేయడానికి, తాజా ExpressLRS-కాన్ఫిగరేటర్ను డౌన్లోడ్ చేసుకోండి. విజయవంతమైన ఫ్రీక్వెన్సీ మ్యాచింగ్ మరియు కమ్యూనికేషన్ను నిర్ధారించడానికి TX మాడ్యూల్ మరియు రిసీవర్ ఒకే ELRS వెర్షన్ను అమలు చేయడం చాలా ముఖ్యం.
4. ఆపరేటింగ్ సూచనలు
మీ ఫ్లైట్ కంట్రోలర్లో రిసీవర్ విజయవంతంగా బైండ్ చేయబడి కాన్ఫిగర్ చేయబడిన తర్వాత, అది మీ FPV డ్రోన్కు నమ్మకమైన నియంత్రణను అందిస్తుంది. ఆప్టిమైజ్ చేయబడిన ఇంపెడెన్స్ మ్యాచింగ్ మరియు ఫ్లాట్ సిరామిక్ యాంటెన్నా స్థిరమైన సిగ్నల్ రిసెప్షన్ మరియు విస్తరించిన పరిధికి దోహదం చేస్తాయి.
ఎక్స్ప్రెస్ఎల్ఆర్ఎస్ యొక్క అధిక రిఫ్రెష్ రేటు ప్రతిస్పందనాత్మక నియంత్రణను నిర్ధారిస్తుంది, ఇది FPV అప్లికేషన్లలో ఖచ్చితత్వ విమాన ప్రయాణానికి కీలకం. విమాన ప్రయాణంలో మీ లింక్ నాణ్యతపై అవగాహనను కొనసాగించడానికి, కాన్ఫిగర్ చేయబడి ఉంటే మీ OSD (ఆన్-స్క్రీన్ డిస్ప్లే) ద్వారా మీ సిగ్నల్ స్ట్రెంగ్త్ (RSSI)ని పర్యవేక్షించండి.
వీడియో 1: ఈ వీడియో FPV డ్రోన్లో ELRS 2.4G లైట్ రిసీవర్ (ఫ్లాట్ యాంటెన్నా V1.2) యొక్క దీర్ఘ-శ్రేణి పనితీరును ప్రదర్శిస్తుంది, షోcasin50mW ట్రాన్స్మిటర్ పవర్ వద్ద 1000 మీటర్ల వరకు g స్థిరమైన సిగ్నల్ రిసెప్షన్. ఆన్-స్క్రీన్ డిస్ప్లే ఇంక్రెని సూచిస్తుందిasinగ్రా విమాన దూరం.
5. నిర్వహణ
BETAFPV ExpressLRS లైట్ రిసీవర్ మన్నిక కోసం రూపొందించబడింది, కానీ సరైన జాగ్రత్త దాని జీవితకాలాన్ని పొడిగిస్తుంది:
- భౌతిక రక్షణ: ఫ్లాట్ యాంటెన్నా క్రాష్-రెసిస్టెంట్ అయినప్పటికీ, ప్రత్యక్ష ప్రభావాలను నివారించండి. వైబ్రేషన్ నష్టాన్ని నివారించడానికి రిసీవర్ మీ డ్రోన్ లోపల సురక్షితంగా అమర్చబడిందని నిర్ధారించుకోండి.
- పర్యావరణ పరిస్థితులు: రిసీవర్ను పొడిగా ఉంచండి మరియు అధిక దుమ్ము లేదా తీవ్రమైన ఉష్ణోగ్రతలకు దూరంగా ఉంచండి.
- శుభ్రపరచడం: అవసరమైతే, రిసీవర్ను మృదువైన, పొడి బ్రష్తో సున్నితంగా శుభ్రం చేయండి. ద్రవాలు లేదా ద్రావకాలను ఉపయోగించకుండా ఉండండి.
- వైరింగ్ సమగ్రత: ఏవైనా అరిగిపోయిన లేదా దెబ్బతిన్న సంకేతాల కోసం టంకము జాయింట్లు మరియు వైర్లను కాలానుగుణంగా తనిఖీ చేయండి. దెబ్బతిన్న వైర్లను వెంటనే మార్చండి.
6. ట్రబుల్షూటింగ్
- బైండింగ్ సమస్యలు: మీ TX మాడ్యూల్ మరియు రిసీవర్ రెండూ సరిగ్గా ఒకే ELRS ఫర్మ్వేర్ వెర్షన్ను అమలు చేస్తున్నాయని నిర్ధారించుకోండి. కస్టమ్ బైండింగ్ పదబంధాన్ని ఉపయోగిస్తుంటే, అది రెండు పరికరాల్లో సరిపోలుతుందో లేదో ధృవీకరించండి. బైండింగ్ విధానాన్ని జాగ్రత్తగా పునరావృతం చేయండి.
- సిగ్నల్/RX నష్టం లేదు: రిసీవర్ మరియు ఫ్లైట్ కంట్రోలర్ మధ్య ఉన్న అన్ని వైరింగ్ కనెక్షన్లను తనిఖీ చేయండి. బీటాఫ్లైట్ కాన్ఫిగరేటర్లో సీరియల్ Rx కోసం సరైన UART ప్రారంభించబడిందని ధృవీకరించండి. మీ ట్రాన్స్మిటర్ పవర్ ఆన్ చేయబడి సరైన ఫ్రీక్వెన్సీలో పనిచేస్తుందని నిర్ధారించుకోండి.
- తగ్గించిన పరిధి: మీ TX మాడ్యూల్ యొక్క పవర్ అవుట్పుట్ సెట్టింగ్లను నిర్ధారించండి. రిసీవర్ యొక్క యాంటెన్నా కార్బన్ ఫైబర్ లేదా ఇతర వాహక పదార్థాల ద్వారా అడ్డుకోబడలేదని నిర్ధారించుకోండి. స్థానిక RF జోక్యం కోసం తనిఖీ చేయండి.
- LED ప్రవర్తన: సమస్యలను నిర్ధారించడానికి నిర్దిష్ట LED ఫ్లాష్ కోడ్ల కోసం ExpressLRS డాక్యుమెంటేషన్ను చూడండి. ఘన LED సాధారణంగా విజయవంతమైన లింక్ను సూచిస్తుంది.
7. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| మోడల్ | BETAFPV ఎక్స్ప్రెస్LRS లైట్ రిసీవర్ V1.2 |
| బరువు | 0.46 గ్రా (రిసీవర్ మాత్రమే), 0.5 గ్రా (ఫ్లాట్ SMD సిరామిక్ యాంటెన్నాతో) |
| కొలతలు | 11 mm x 10 mm x 3 mm |
| యాంటెన్నా రకం | ఫ్లాట్ SMD సిరామిక్ యాంటెన్నా |
| యాంటెన్నా లాభం | 3.2 డిబి |
| రేడియో సామర్థ్యం | >80% |
| MCU | ESP8285 |
| టెలిమెట్రీ పవర్ | 17మె.వా |
| ఫ్రీక్వెన్సీ బ్యాండ్లు | 2.4GHz ISM |
| ఇన్పుట్ వాల్యూమ్tage | 5 వి |
| గరిష్ట పరిధి (25mW TX) | 300మీ |
| గరిష్ట పరిధి (50mW TX) | 1000మీ |
| ఛానెల్ల సంఖ్య | 8 |
8. ప్యాకేజీ విషయాలు
BETAFPV ExpressLRS లైట్ రిసీవర్ ప్యాకేజీలో ఈ క్రింది అంశాలు ఉన్నాయి:
- 1 x BETAFPV ELRS లైట్ రిసీవర్ (ఫ్లాట్ SMD సిరామిక్ యాంటెన్నా)
- 2 x స్పేర్ ష్రింక్ ట్యూబ్లు
- 4 x 30AWG సిలికాన్ కనెక్షన్ వైర్లు (1 నలుపు, 1 ఎరుపు, 1 తెలుపు, 1 పసుపు)
చిత్రం 7: BETAFPV ELRS లైట్ రిసీవర్, రెండు స్పేర్ ష్రింక్ ట్యూబ్లు మరియు నాలుగు 30AWG సిలికాన్ కనెక్షన్ వైర్లతో సహా పూర్తి ప్యాకేజీ కంటెంట్లు.
9. మద్దతు మరియు వారంటీ
సాంకేతిక మద్దతు, ఫర్మ్వేర్ నవీకరణలు లేదా అదనపు ఉత్పత్తి సమాచారం కోసం, దయచేసి అధికారిక BETAFPV ని సందర్శించండి. webసైట్కు వెళ్లండి లేదా వారి మద్దతు బృందాన్ని నేరుగా సంప్రదించండి.
- Webసైట్: betafpv.com
- ఇమెయిల్ మద్దతు: support@betafpv.com
ఈ ఉత్పత్తికి వారంటీ సమాచారం BETAFPV ద్వారా అందించబడింది. దయచేసి అధికారిక BETAFPV ని చూడండి. webవారంటీ నిబంధనలు మరియు షరతులకు సంబంధించిన వివరాల కోసం సైట్ లేదా మీ కొనుగోలు డాక్యుమెంటేషన్ చూడండి.
