1. పరిచయం
This user manual provides essential information for the safe and effective operation of the Bosch GIS 500 Thermo Detector. This infrared detector is designed for non-contact temperature measurement, offering precise readings within a wide range. Please read this manual thoroughly before first use and keep it for future reference.
2. భద్రతా సమాచారం
పరికరానికి గాయం మరియు నష్టాన్ని నివారించడానికి ఎల్లప్పుడూ క్రింది భద్రతా జాగ్రత్తలను గమనించండి:
- Do not point the laser beam directly at people or animals.
- లేజర్ పుంజానికి నేరుగా కంటికి గురికాకుండా ఉండండి.
- Do not use the device in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust.
- పరికరాన్ని బలమైన విద్యుదయస్కాంత క్షేత్రాల నుండి దూరంగా ఉంచండి.
- Use only the specified battery type (1 x 1.5 V LR6 battery AA).
- Do not attempt to modify or repair the device yourself. Refer all servicing to qualified personnel.
- Clean the device only with a dry, soft cloth. Do not use solvents or abrasive cleaners.
The Bosch GIS 500 utilizes Laser Technology. Observe all warnings related to laser use.
3. ఉత్పత్తి ముగిసిందిview
The Bosch GIS 500 Thermo Detector is a compact and ergonomic infrared thermometer designed for various applications. It provides immediate temperature readings with a simple press of a button.
మూర్తి 3.1: ముందు view of the Bosch GIS 500 Thermo Detector, showing the display and trigger.

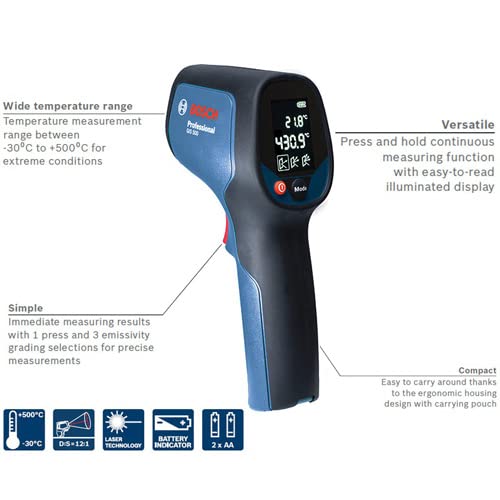

Figure 3.2: Bosch GIS 500 with key features highlighted, including wide temperature range, simple operation, compact design, and versatility.
Figure 3.3: Icons illustrating key functions: 2xAA battery, battery indicator, -30°C to +500°C range, D:S=12:1 distance-to-spot ratio, laser technology, and laser warning.
Figure 3.4: The Bosch GIS 500 Thermo Detector shown alongside its included carrying pouch.
ముఖ్య లక్షణాలు:
- సాధారణ ఆపరేషన్: Immediate measurement results with a single press.
- Emissivity Grades: Selection of 3 emissivity grades for more accurate measurements.
- విస్తృత ఉష్ణోగ్రత పరిధి: Measures temperatures between -30°C and +500°C.
- కాంపాక్ట్ డిజైన్: Ergonomic housing for easy transport, includes a carrying case.
- ఖచ్చితమైన కొలత: Designed for precise and easy recording of temperature.
- బహుముఖ అప్లికేషన్లు: Suitable for electrical applications, HVAC, window installation, and automotive diagnostics.
4. సెటప్
4.1 అన్ప్యాకింగ్ మరియు ప్రారంభ తనిఖీ
Carefully remove the Bosch GIS 500 Thermo Detector and its accessories from the packaging. Verify that all components listed in the "Scope of Delivery" are present and undamaged:
- Bosch GIS 500 Thermo Detector
- క్యారీయింగ్ పర్సు
- 1 x 1.5 V LR6 battery (AA)
- వినియోగదారు మాన్యువల్ (ఈ పత్రం)
4.2 బ్యాటరీ ఇన్స్టాలేషన్
The Bosch GIS 500 is powered by one 1.5 V LR6 (AA) battery. To install the battery:
- Locate the battery compartment cover, typically on the handle of the device.
- బ్యాటరీ కంపార్ట్మెంట్ కవర్ తెరవండి.
- Insert one 1.5 V LR6 (AA) battery, ensuring correct polarity (+/-) as indicated inside the compartment.
- బ్యాటరీ కంపార్ట్మెంట్ కవర్ను సురక్షితంగా మూసివేయండి.
The device features a battery indicator on its display to show the current battery level.
5. ఆపరేటింగ్ సూచనలు
5.1 పవర్ చేయడం ఆన్/ఆఫ్
To power on the device, press the measurement trigger. The display will illuminate. The device will automatically power off after a period of inactivity to conserve battery life.
5.2 కొలత తీసుకోవడం
The Bosch GIS 500 provides immediate, non-contact temperature measurements:
- Point the front of the detector towards the surface you wish to measure. Ensure the laser pointer (if activated) is aimed at the desired spot.
- Press and hold the measurement trigger. The device will continuously measure the temperature of the target area.
- The temperature reading will be displayed on the easy-to-read illuminated display.
- Release the trigger to hold the last measured value on the display.
5.3 ఉద్గార సర్దుబాటు
The Bosch GIS 500 allows for the selection of 3 emissivity grades to ensure more accurate measurements for different surface types. Refer to the device's on-screen menu or dedicated button (if available) to cycle through the emissivity settings. Consult a reference table for typical emissivity values of common materials if precise measurements are critical.
5.4 Measurement Range and Distance
The device measures temperatures between -30°C and +500°C. The optimal distance-to-spot ratio (D:S) for this device is 12:1, meaning that at a distance of 12 units, the measurement spot diameter is 1 unit. For example, at 12 inches distance, the spot measured is 1 inch in diameter. Maintain an appropriate distance to ensure accurate readings of the target area.
6. నిర్వహణ
6.1 శుభ్రపరచడం
To maintain the accuracy and longevity of your Bosch GIS 500, keep it clean:
- Wipe the device housing with a soft, damp గుడ్డ. రాపిడి క్లీనర్లు లేదా ద్రావకాలు ఉపయోగించవద్దు.
- For the lens, use a soft, lint-free cloth or a lens cleaning wipe. Avoid touching the lens directly with your fingers.
6.2 నిల్వ
When not in use, store the device in its carrying pouch in a cool, dry place, away from direct sunlight and extreme temperatures. If storing for extended periods, remove the battery to prevent leakage.
7. ట్రబుల్షూటింగ్
This section addresses common issues you might encounter with your Bosch GIS 500 Thermo Detector.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| పరికరం పవర్ ఆన్ చేయదు. | బ్యాటరీ డెడ్ లేదా తప్పుగా ఇన్స్టాల్ చేయబడింది. | Replace the battery or check its polarity. |
| సరికాని ఉష్ణోగ్రత రీడింగులు. | Incorrect emissivity setting; lens is dirty; target is too far or too small. | Adjust emissivity setting; clean the lens; move closer to the target or ensure it fills the measurement spot. |
| డిస్ప్లే మసకగా లేదా మినుకుమినుకుమంటోంది. | తక్కువ బ్యాటరీ. | బ్యాటరీని భర్తీ చేయండి. |
| Device only displays Celsius. | The device model may not support Fahrenheit display. | This model (Bosch GIS 500) is noted to primarily display in Celsius and may not have a Fahrenheit conversion option. Please refer to product specifications at purchase. |
ఈ పరిష్కారాలను ప్రయత్నించిన తర్వాత కూడా సమస్య కొనసాగితే, దయచేసి కస్టమర్ మద్దతును సంప్రదించండి.
8. స్పెసిఫికేషన్లు
| గుణం | వివరాలు |
|---|---|
| మోడల్ సంఖ్య | fe439f2e-30b4-4bdd-85ba-076feed9ea82 |
| బ్రాండ్ | AI |
| తయారీదారు | బాష్ |
| ఉష్ణోగ్రత పరిధి | -30°C to +500°C (5E+2 Degrees Celsius) |
| శక్తి మూలం | Battery Powered (1 x 1.5 V LR6 AA) |
| రంగు | నీలం |
| ప్యాకేజీ కొలతలు | 10.47 x 6.42 x 3.46 అంగుళాలు |
| వస్తువు బరువు | 1.18 పౌండ్లు |
| మొదట అందుబాటులో ఉన్న తేదీ | ఏప్రిల్ 26, 2022 |
9. వారంటీ మరియు మద్దతు
Please note that this product is a parallel import. While it is authentic and functionally equivalent to officially distributed items, it may not be eligible for manufacturer warranty service in the United States. It may also differ in model number, included accessories, packaging design, user manuals, and warranty coverage compared to products sold in the United States. Please review the product details carefully before purchasing.
For support regarding this product, please refer to the seller or the point of purchase. Keep your proof of purchase for any inquiries.
For general information about Bosch products, you may visit the official Bosch website, however, specific warranty claims for this parallel import model should be directed to your retailer.
