AireMax APH10CE పోర్టబుల్ ఎయిర్ కండీషనర్ యూజర్ మాన్యువల్

1. ముఖ్యమైన భద్రతా సూచనలు

Please read this manual carefully before operating your AireMax APH10CE Portable Air Conditioner. Keep these instructions for future reference. Failure to follow these instructions may result in electric shock, fire, or personal injury.

• Always connect the unit to a properly grounded 115V/60Hz electrical outlet.
• దెబ్బతిన్న త్రాడు లేదా ప్లగ్‌తో యూనిట్‌ను ఆపరేట్ చేయవద్దు.
• Do not block air inlets or outlets. Ensure at least 12 inches (30 cm) of clearance around the unit for proper airflow.
• గాలి గుంటలలోకి వేళ్లు లేదా విదేశీ వస్తువులను చొప్పించవద్దు.
• Do not use the unit near flammable gases or combustible materials.
• ఏదైనా నిర్వహణ లేదా శుభ్రపరిచే ముందు ఎల్లప్పుడూ యూనిట్‌ను అన్‌ప్లగ్ చేయండి.
• ఈ ఉపకరణం వారి భద్రతకు బాధ్యత వహించే వ్యక్తి ద్వారా ఉపకరణాన్ని ఉపయోగించడం గురించి పర్యవేక్షణ లేదా సూచనలను అందిస్తే తప్ప, శారీరక, ఇంద్రియ లేదా మానసిక సామర్థ్యాలు తగ్గిన వ్యక్తులు (పిల్లలతో సహా) లేదా అనుభవం మరియు జ్ఞానం లేకపోవడం కోసం ఉద్దేశించబడలేదు.
• పిల్లలు ఉపకరణంతో ఆడకుండా ఉండేలా పర్యవేక్షించాలి.

2. ఉత్పత్తి ముగిసిందిview

The AireMax APH10CE is a portable air conditioner designed to provide efficient cooling and dehumidification for spaces up to 600 square feet (approximately 55 m²). It features a self-evaporative system, three fan speeds, and a sleep function for enhanced comfort.

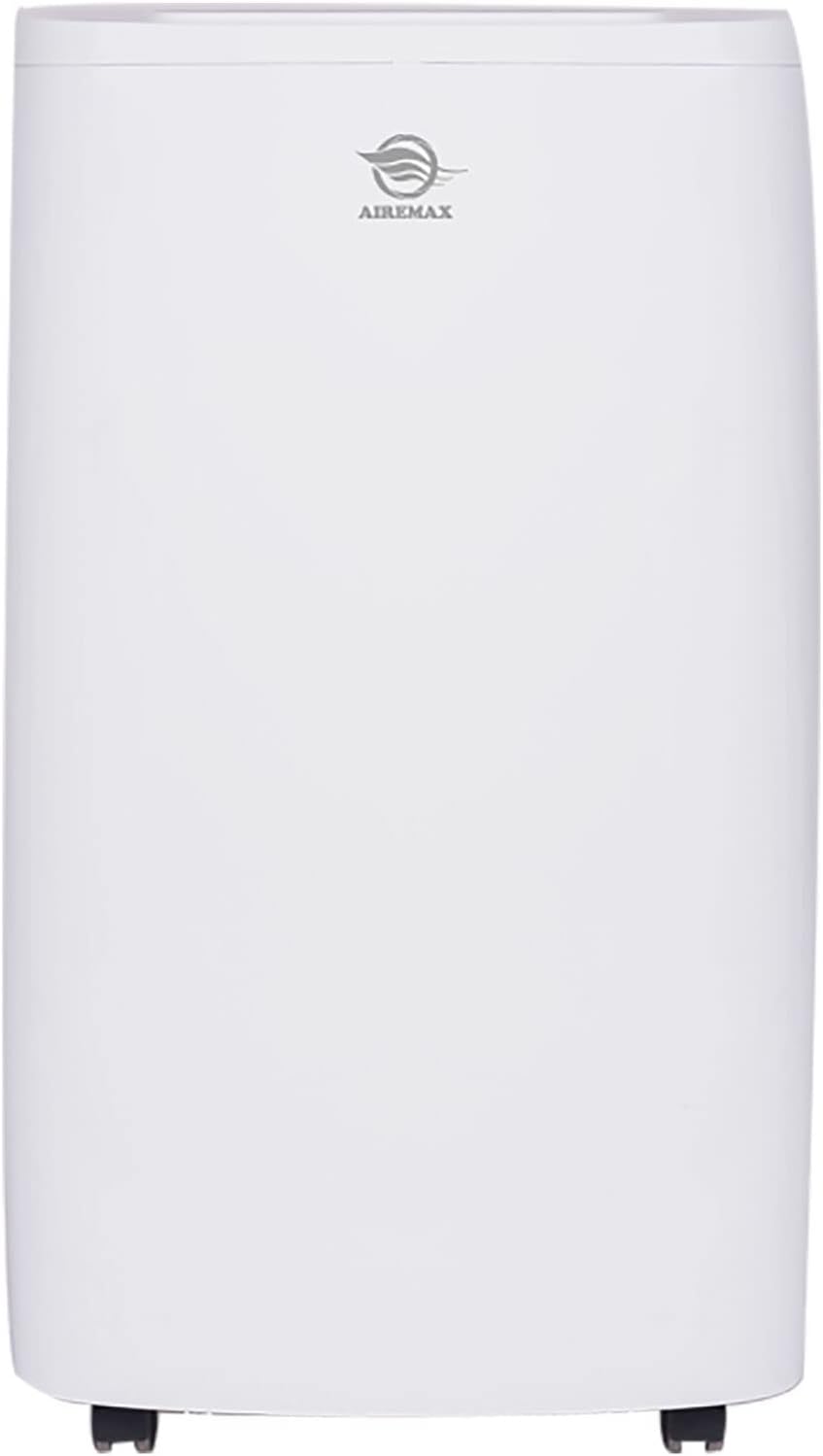

మూర్తి 2.1: ముందు view of the AireMax APH10CE Portable Air Conditioner. This image shows the sleek, white design of the unit with the AireMax logo prominently displayed at the top.

మూర్తి 2.2: కోణీయ view of the AireMax APH10CE Portable Air Conditioner. This perspective highlights the side vents and the overall compact design, suitable for various room settings.

నియంత్రణ ప్యానెల్

మూర్తి 2.3: Close-up of the AireMax APH10CE control panel. The panel features an LED display and touch buttons for various functions including Timer, Fan speed, Temperature Up/Down, Mode, and Power.

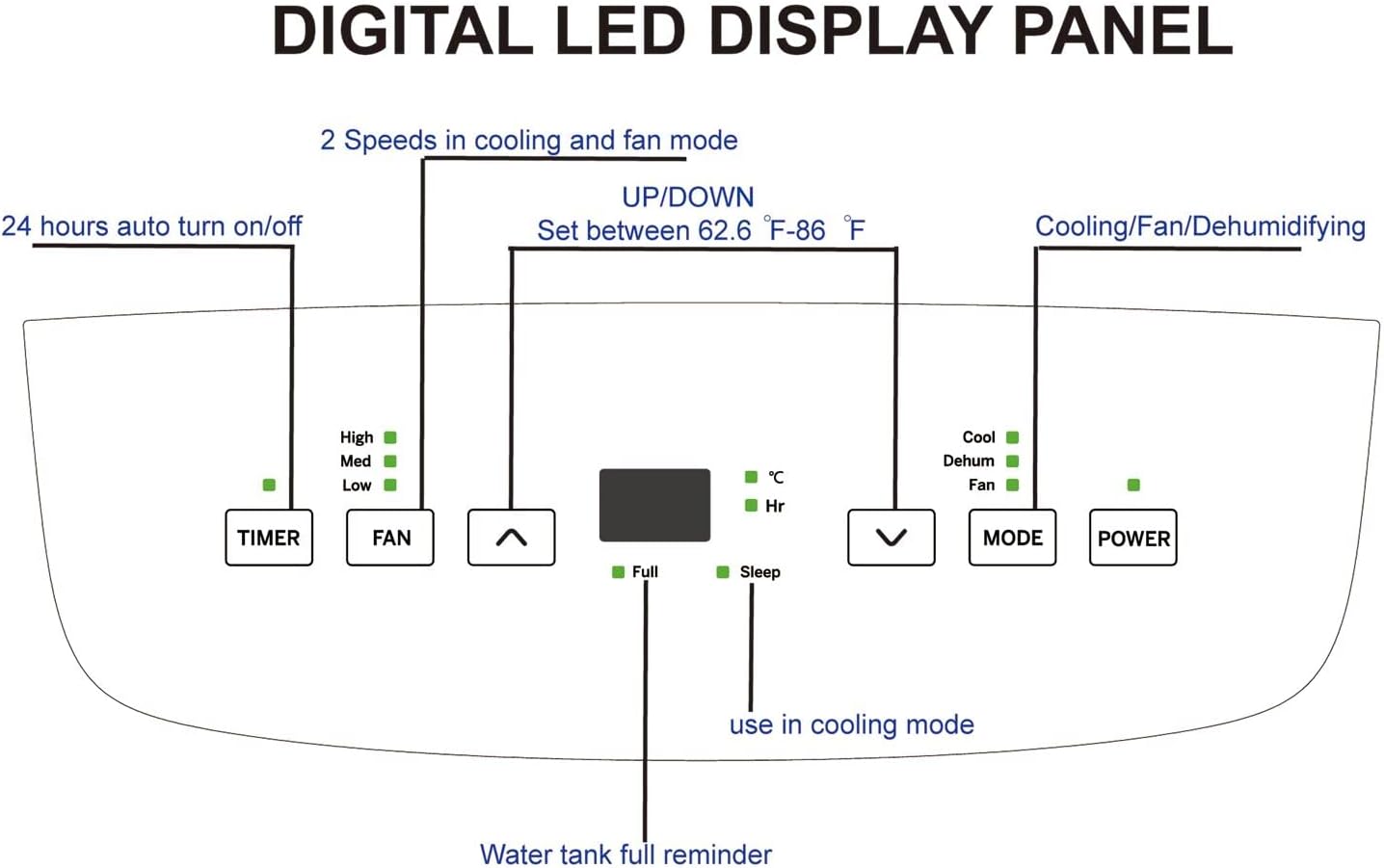

మూర్తి 2.4: Diagram illustrating the functions of the Digital LED Display Panel. It shows controls for Timer (24 hours auto on/off), Fan (High, Med, Low speeds), Up/Down buttons for temperature (62.6°F - 86°F), Mode (Cooling, Dehumidifying, Fan), and Power. Indicators for "Full" (water tank) and "Sleep" mode are also visible.

వెనుక View మరియు భాగాలు

మూర్తి 2.5: వెనుక view of the AireMax APH10CE with key components labeled. This includes the Filter Frame, Dust Removing Filter, Exhaust Connector, and Double Drainage Hoses, indicating options for water removal.

మూర్తి 2.6: వెనుక view of the AireMax APH10CE, providing a clearer look at the air vents and the integrated power cord storage area, designed for neat organization when not in use.

3. చేర్చబడిన భాగాలు

Your AireMax APH10CE Portable Air Conditioner package should contain the following items:

• AireMax APH10CE Portable Air Conditioner Unit
• రిమోట్ కంట్రోల్
• బ్యాటరీ (రిమోట్ కంట్రోల్ కోసం)
• Window Kit (for exhaust hose installation)
• ఎగ్జాస్ట్ గొట్టం
• రౌండ్ కనెక్టర్
• అడాప్టర్
• యజమాని మాన్యువల్ (ఈ పత్రం)
• వారంటీ సమాచారం

If any components are missing or damaged, please contact AireMax customer support.

4. సెటప్ మరియు ఇన్‌స్టాలేషన్

Proper setup is crucial for the efficient operation of your portable air conditioner.

4.1 యూనిట్ ప్లేస్‌మెంట్

• యూనిట్ను చదునైన, స్థిరమైన ఉపరితలంపై ఉంచండి.
• Ensure there is at least 12 inches (30 cm) of space around the unit for proper air circulation.
• ఎగ్జాస్ట్ గొట్టం సంస్థాపన కోసం యూనిట్‌ను కిటికీ లేదా స్లైడింగ్ డోర్ దగ్గర ఉంచండి.
• The unit is designed for rooms up to 600 sq ft (approx. 55 m²).
• The unit is equipped with 4-direction casters and side handles for easy transport within your home.

4.2 విండో కిట్ ఇన్‌స్టాలేషన్

The window kit allows you to vent the hot air outside, which is essential for effective cooling.

1. Assemble the window kit components according to the diagrams provided in the separate window kit instructions (if applicable) or by connecting the adapter to the exhaust hose.
2. Extend the window kit to fit your window opening. Secure it in place.
3. Attach the exhaust hose to the unit's exhaust connector (refer to Figure 2.5).
4. Connect the other end of the exhaust hose to the adapter in the window kit.
5. వేడి గాలి గదిలోకి తిరిగి రాకుండా నిరోధించడానికి అన్ని కనెక్షన్లు సురక్షితంగా ఉన్నాయని నిర్ధారించుకోండి.

4.3 డ్రైనేజీ సెటప్

The AireMax APH10CE features a self-evaporative system, which typically means most condensed water is recycled for cooling and expelled with the exhaust air. However, in high humidity conditions, manual drainage may be required.

• For continuous drainage (especially in dehumidifier mode or high humidity), connect a drainage hose (not always included, check components list) to one of the double drainage hoses outlets at the rear of the unit (refer to Figure 2.5).
• Route the hose to a floor drain or a suitable collection container.
• Ensure the hose is sloped downwards to allow gravity drainage.
• The unit has a "Water tank full reminder" indicator on the control panel (Figure 2.4). When this illuminates, the unit will stop operating until the water tank is drained manually.

5. ఆపరేటింగ్ సూచనలు

Familiarize yourself with the control panel (Figure 2.3 and 2.4) and remote control for optimal operation.

5.1 పవర్ ఆన్/ఆఫ్

• నొక్కండి శక్తి యూనిట్‌ను ఆన్ లేదా ఆఫ్ చేయడానికి కంట్రోల్ ప్యానెల్ లేదా రిమోట్ కంట్రోల్‌లోని బటన్.

5.2 మోడ్ ఎంపిక

నొక్కండి మోడ్ అందుబాటులో ఉన్న మోడ్‌ల ద్వారా సైకిల్ చేయడానికి పదే పదే బటన్‌ను నొక్కండి:

• శీతలీకరణ మోడ్: For air conditioning. Set your desired temperature using the పైకి/క్రిందికి buttons. The temperature range is 62.6°F (17°C) to 86°F (30°C).
• డీహ్యూమిడిఫైయింగ్ మోడ్: For removing excess moisture from the air. The unit can remove up to 90 pints of moisture per day. Fan speed is typically fixed in this mode.
• అభిమాని మోడ్: For air circulation without cooling. You can adjust the fan speed.

5.3 ఫ్యాన్ స్పీడ్ సర్దుబాటు

In Cooling or Fan mode, press the అభిమాని button to select between High, Medium, or Low fan speeds.

5.4 టైమర్ ఫంక్షన్

The timer allows you to set the unit to automatically turn on or off after a specified period (up to 24 hours).

1. యూనిట్ ఆన్‌తో, నొక్కండి టైమర్ బటన్.
2. ఉపయోగించండి పైకి/క్రిందికి buttons to set the desired number of hours for the unit to turn off.
3. యూనిట్ ఆఫ్‌తో, నొక్కండి టైమర్ బటన్.
4. ఉపయోగించండి పైకి/క్రిందికి buttons to set the desired number of hours for the unit to turn on.

5.5 స్లీప్ ఫంక్షన్

The Sleep function is designed for comfortable overnight operation in cooling mode. It gradually increases the set temperature by a few degrees over several hours to save energy and prevent overcooling.

• Activate the Sleep function by pressing the dedicated button on the remote control (if available) or by selecting it via the control panel (refer to Figure 2.4 for indicator).

5.6 స్వయంచాలక పునఃప్రారంభం

The unit features an automatic restart function. In case of a power outage, the unit will automatically resume operation with the last settings once power is restored.

6. నిర్వహణ

Regular maintenance ensures optimal performance and extends the lifespan of your AireMax APH10CE.

6.1 ఎయిర్ ఫిల్టర్‌ను శుభ్రపరచడం

The unit is equipped with removable mesh filters (refer to Figure 2.5). Clean them regularly, especially if the unit is used frequently.

1. పవర్ అవుట్‌లెట్ నుండి ఎయిర్ కండిషనర్‌ను అన్‌ప్లగ్ చేయండి.
2. Locate and remove the filter frame from the rear of the unit.
3. Gently remove the mesh filter from the frame.
4. Vacuum any loose dust from the filter.
5. Wash the filter under warm, running water with a mild detergent if necessary.
6. ఫిల్టర్‌ను తిరిగి చొప్పించే ముందు బాగా కడిగి, గాలికి పూర్తిగా ఆరనివ్వండి.
7. Reinstall the filter into the frame and then back into the unit.

6.2 పేరుకుపోయిన నీటిని తీసివేయడం

While the unit has a self-evaporative system, manual drainage may be necessary if the "Water tank full reminder" indicator illuminates.

1. ఎయిర్ కండీషనర్‌ను అన్‌ప్లగ్ చేయండి.
2. Place a shallow pan or tray beneath the drainage outlet(s) at the rear of the unit.
3. Remove the drain plug(s) to allow water to flow out.
4. Once all water has drained, replace the drain plug(s) securely.

6.3 యూనిట్ బాహ్య భాగాన్ని శుభ్రపరచడం

• యూనిట్ యొక్క బాహ్య భాగాన్ని మృదువైన, డితో తుడవండిamp గుడ్డ.
• కఠినమైన రసాయనాలు, అబ్రాసివ్‌లు లేదా ద్రావకాలను ఉపయోగించవద్దు.

6.4 నిల్వ

యూనిట్‌ను ఎక్కువ కాలం నిల్వ చేస్తే:

• Drain all accumulated water completely.
• ఎయిర్ ఫిల్టర్‌ను శుభ్రం చేయండి.
• Store the power cord neatly in its designated storage area (Figure 2.6).
• యూనిట్‌ను చల్లని, పొడి ప్రదేశంలో, ప్రత్యక్ష సూర్యకాంతి మరియు తీవ్రమైన ఉష్ణోగ్రతలకు దూరంగా నిల్వ చేయండి.

7. ట్రబుల్షూటింగ్

కస్టమర్ సపోర్ట్‌ను సంప్రదించే ముందు, సాధారణ సమస్యల కోసం దయచేసి కింది ట్రబుల్షూటింగ్ గైడ్‌ను చూడండి.

8. స్పెసిఫికేషన్లు

Detailed technical specifications for the AireMax APH10CE Portable Air Conditioner.

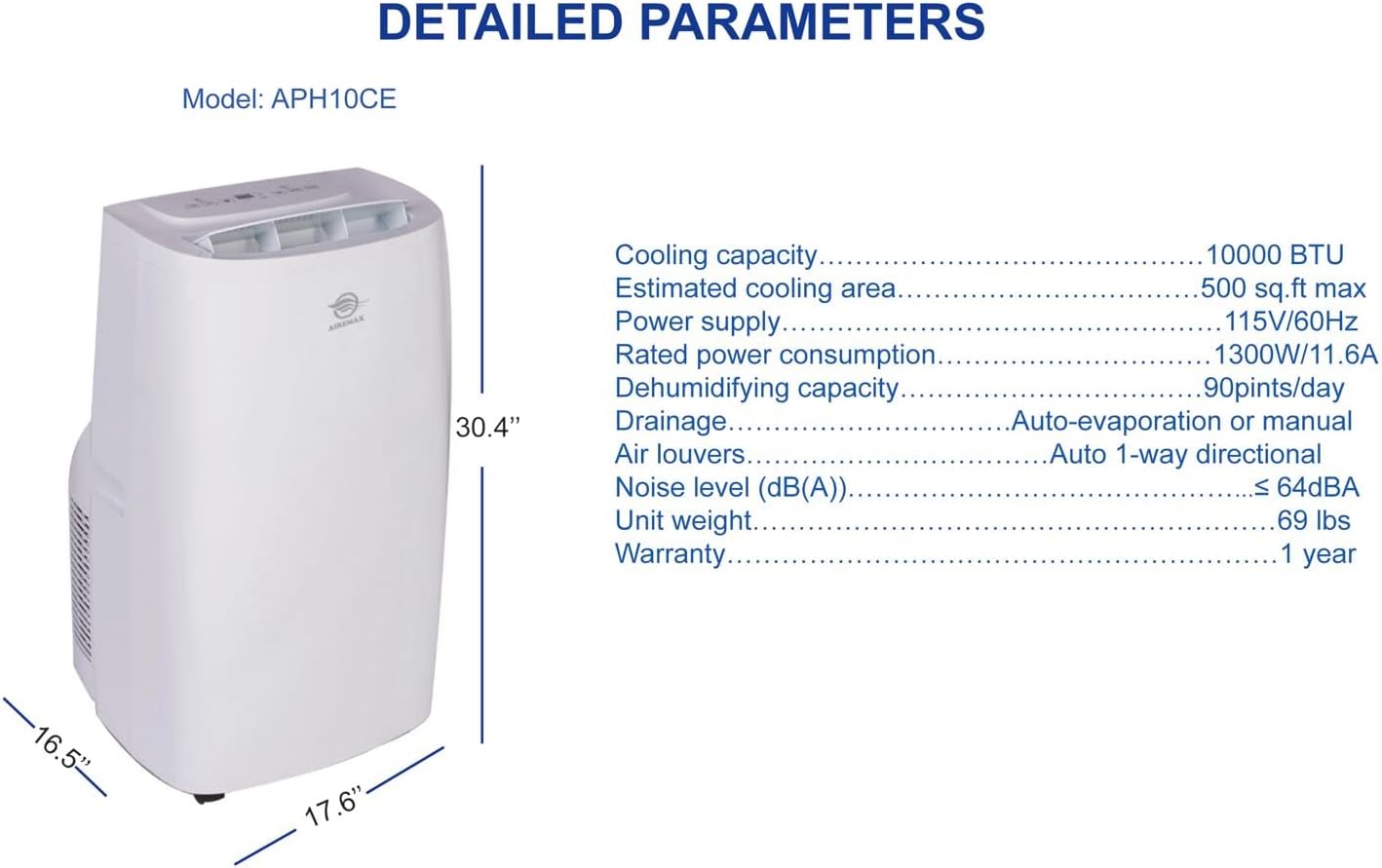

మూర్తి 8.1: Diagram showing detailed parameters and dimensions of the AireMax APH10CE. This includes cooling capacity, power supply, dehumidifying capacity, and physical dimensions.

9. వారంటీ మరియు మద్దతు

Your AireMax APH10CE Portable Air Conditioner comes with a manufacturer's warranty. Please refer to the separate warranty information included in your package for details on coverage and terms.

For technical assistance, troubleshooting beyond this manual, or to inquire about replacement parts, please contact AireMax customer support. Contact information can typically be found on the product packaging, the official AireMax website, or the warranty document.

Please have your model number (APH10CE) and purchase date ready when contacting support.
