AeroCool Blade ATX Semi-Tower PC Case Instruction Manual

1. పరిచయం

The AeroCool Blade is an ATX semi-tower PC case designed for optimal airflow and aesthetic appeal. It features an RGB front panel with preset lighting modes, a full tempered glass side window, and ample space for component installation. This manual provides essential information for the proper setup, operation, and maintenance of your PC case.

భద్రతా సమాచారం: Always disconnect power from your system before performing any installation or maintenance. Handle components with care to avoid damage. Refer to individual component manuals for specific installation instructions.

2. ప్యాకేజీ విషయాలు

• AeroCool Blade ATX Semi-Tower PC Case
• 1 x 120mm RGB Rear Fan (pre-installed)
• 3 x 120mm Front Fans (pre-installed)
• Accessory Kit (screws, standoffs, cable ties)

3. సెటప్ మరియు ఇన్‌స్టాలేషన్

3.1 కేసును సిద్ధం చేయడం

Carefully remove the case from its packaging. Place it on a stable, flat surface. Remove the tempered glass side panel by unscrewing the thumb screws at the rear of the case and gently pulling the panel away.

చిత్రం 3.1: అంతర్గత view of the AeroCool Blade PC case, illustrating the layout for component installation.

3.2 మదర్బోర్డ్ సంస్థాపన

1. Install the necessary motherboard standoffs into the motherboard tray according to your motherboard's form factor (ATX, Micro-ATX, Mini-ITX).
2. కేసు వెనుక ఓపెనింగ్‌లో I/O షీల్డ్‌ను ఇన్‌స్టాల్ చేయండి.
3. స్క్రూ రంధ్రాలను సమలేఖనం చేస్తూ, మీ మదర్‌బోర్డును స్టాండ్‌ఆఫ్‌లపై జాగ్రత్తగా ఉంచండి.
4. అందించిన స్క్రూలతో మదర్‌బోర్డును భద్రపరచండి.

3.3 విద్యుత్ సరఫరా యూనిట్ (PSU) సంస్థాపన

The AeroCool Blade supports bottom-mounted PSUs. Slide your PSU into the dedicated compartment at the bottom rear of the case. Secure it with screws from the rear of the case.

3.4 స్టోరేజ్ డ్రైవ్ ఇన్‌స్టాలేషన్

• 3.5" HDDలు: Install 3.5" hard drives into the drive cage located beneath the PSU shroud.
• 2.5" SSDలు/HDDలు: Install 2.5" drives onto the dedicated mounting points on the motherboard tray or behind it.

Figure 3.2: Rear internal view, highlighting cable management routes and 2.5-inch drive mounting locations.

3.5 Expansion Card (GPU) Installation

Remove the necessary expansion slot covers from the rear of the case. Insert your graphics card or other expansion cards into the PCIe slots on your motherboard and secure them with screws.

3.6 Fan and Cooling Installation

The case comes with one 120mm RGB fan pre-installed at the rear and three 120mm fans pre-installed at the front. Ensure all fan cables are connected to appropriate headers on your motherboard or fan controller.

Figure 3.3: A 120mm RGB fan, similar to those pre-installed in the AeroCool Blade case.

3.7 ఫ్రంట్ ప్యానెల్ I/O కనెక్షన్లు

Connect the front panel cables (USB 3.0, USB 2.0, HD Audio, Power Switch, Reset Switch, LED Switch, Power LED, HDD LED) to the corresponding headers on your motherboard. Refer to your motherboard manual for exact pin configurations.

4. ఆపరేటింగ్ సూచనలు

4.1 పవర్ ఆన్

Once all components are installed and connected, replace the side panel. Connect your monitor, keyboard, mouse, and power cable to the PSU. Press the Power button located on the top panel of the case to turn on your system.

చిత్రం 4.1: పైభాగంలో ముందు భాగం view of the case, indicating the location of the power button and front I/O ports.

4.2 RGB లైటింగ్ నియంత్రణ

The AeroCool Blade features an RGB front panel. Use the dedicated LED button on the top panel to cycle through various preset lighting modes and effects. Pressing the button will change the lighting pattern or color.

మూర్తి 4.2: ముందు view of the AeroCool Blade case with its distinctive RGB lighting.

4.3 ఫ్రంట్ ప్యానెల్ పోర్ట్‌లు

ఎగువ ప్యానెల్ వీటికి అనుకూలమైన యాక్సెస్‌ను అందిస్తుంది:

• 1 x USB 3.0 పోర్ట్
• 2 x USB 2.0 పోర్ట్‌లు
• HD Audio output
• మైక్రోఫోన్ ఇన్‌పుట్

Connect your USB devices, headphones, and microphone to these ports as needed.

5. నిర్వహణ

5.1 డస్ట్ ఫిల్టర్ క్లీనింగ్

Regularly check and clean the dust filters to maintain optimal airflow and prevent dust buildup inside the case. Dust filters are typically located at the top, front, and bottom (under the PSU). Gently remove them and clean with compressed air or rinse with water (ensure they are completely dry before re-installation).

5.2 బాహ్య క్లీనింగ్

కేస్ యొక్క బాహ్య ఉపరితలాలను మృదువైన, d వస్త్రంతో తుడవండి.amp వస్త్రం. ముగింపు లేదా టెంపర్డ్ గ్లాస్‌ను దెబ్బతీసే కఠినమైన రసాయనాలు లేదా రాపిడి పదార్థాలను ఉపయోగించకుండా ఉండండి.

6. ట్రబుల్షూటింగ్

• సిస్టమ్ పవర్ ఆన్ అవ్వడం లేదు:
  Ensure the PSU is switched on and properly connected to the wall outlet. Verify all power cables from the PSU are correctly connected to the motherboard and components. Check the front panel power switch connection to the motherboard.
• RGB లైటింగ్ పని చేయడం లేదు:
  Ensure the RGB controller (if applicable) and fan RGB cables are securely connected. Press the LED button on the top panel to cycle through modes. If connected to a motherboard header, check motherboard software settings.
• తిరుగుతున్న ఫ్యాన్లు:
  Verify that all fan power cables are securely connected to the motherboard fan headers or a fan controller. Check BIOS/UEFI settings for fan speed control.
• ముందు ప్యానెల్ USB/ఆడియో పనిచేయడం లేదు:
  Ensure the USB and HD Audio cables from the front panel are correctly connected to the corresponding headers on your motherboard.

7. స్పెసిఫికేషన్లు

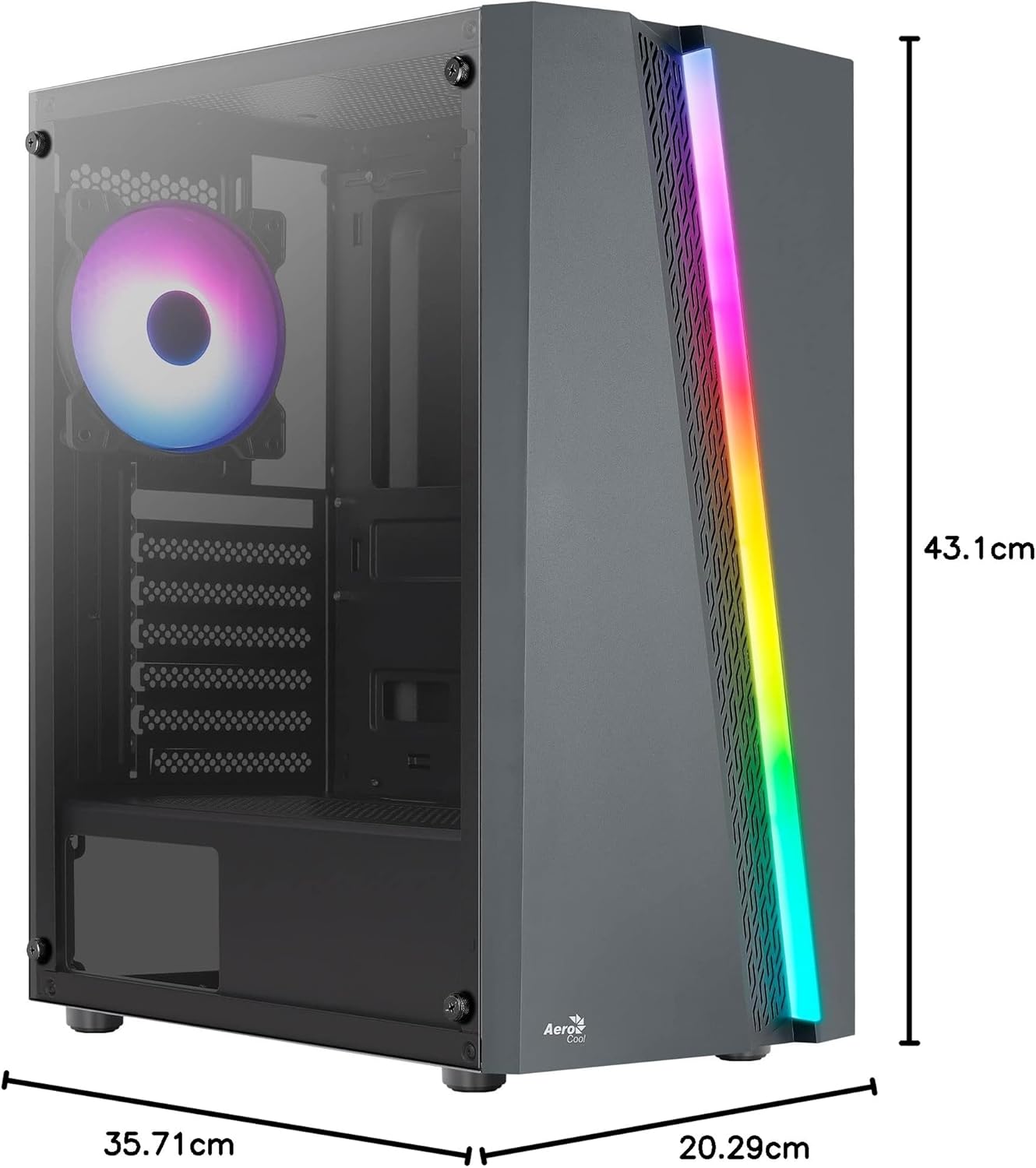

Figure 7.1: Dimensions of the AeroCool Blade PC Case.

8. వారంటీ మరియు మద్దతు

For warranty information and technical support, please refer to the official AeroCool webమీ స్థానిక రిటైలర్‌ను సంప్రదించండి లేదా సంప్రదించండి. వారంటీ క్లెయిమ్‌ల కోసం మీ కొనుగోలు రుజువును ఉంచండి.

సంప్రదింపు సమాచారం: మరింత సహాయం కోసం, దయచేసి సందర్శించండి www.aerocool.io.
