1. పరిచయం
This manual provides comprehensive instructions for the safe and efficient operation, maintenance, and troubleshooting of your Stealth 12 Gallon Ultra Quiet Air Compressor (Model SAQ-11215) and the ColorFit by Milton Coupler & Plug Kit (Model S-314MKIT). Please read this manual thoroughly before initial use to ensure proper function and to prevent injury or damage.
2. భద్రతా సమాచారం
Always observe basic safety precautions when using electrical appliances and air tools to reduce the risk of fire, electric shock, and personal injury.
సాధారణ భద్రతా నియమాలు:
- Read all instructions before operating the compressor.
- భద్రతా గ్లాసెస్, వినికిడి రక్షణ మరియు చేతి తొడుగులు వంటి తగిన వ్యక్తిగత రక్షణ పరికరాలను (PPE) ధరించండి.
- పని ప్రాంతం శుభ్రంగా, బాగా వెలుతురుతో, మరియు అడ్డంకులు లేకుండా ఉండేలా చూసుకోండి.
- d లో కంప్రెసర్ను ఆపరేట్ చేయవద్దుamp or wet locations, or in the presence of flammable liquids or gases.
- ఆపరేటింగ్ కంప్రెసర్ నుండి పిల్లలను మరియు ప్రేక్షకులను దూరంగా ఉంచండి.
- ఏదైనా నిర్వహణ లేదా సర్దుబాట్లు చేసే ముందు ఎల్లప్పుడూ విద్యుత్ సరఫరాను డిస్కనెక్ట్ చేయండి.
- Do not exceed the maximum operating pressure of any air tool or accessory.
- Regularly inspect the air tank for rust or damage. Do not use a damaged tank.
- Drain condensation from the air tank daily to prevent corrosion.
విద్యుత్ భద్రత:
- విద్యుత్ సరఫరా వాల్యూమ్ నిర్ధారించుకోండిtage matches the compressor's requirements (12 Volts).
- Use only grounded outlets.
- Do not use extension cords unless absolutely necessary, and ensure they are properly rated for the compressor's power requirements.
- Never carry the compressor by its power cord.
3. ఉత్పత్తి ముగిసిందిview
3.1 Stealth 12 Gallon Ultra Quiet Air Compressor
The Stealth SAQ-11215 is a 12-gallon, 1.5 HP oil-free air compressor designed for quiet operation and long life. It features a maximum pressure of 150 PSI and is equipped with wheels and a handle for portability.
మూర్తి 3.1: ముందు view of the Stealth 12 Gallon Ultra Quiet Air Compressor. This image shows the main unit with its control panel, tank, wheels, and handle.
ముఖ్య భాగాలు:
- గాలి ట్యాంక్: 12-gallon capacity, stores compressed air.
- మోటార్/పంప్ అసెంబ్లీ: 1.5 HP oil-free motor for quiet and maintenance-free operation.
- ప్రెజర్ గేజ్లు: Displays tank pressure and regulated output pressure.
- రెగ్యులేటర్ నాబ్: Adjusts the output air pressure.
- త్వరిత కప్లర్లు: Two outlets for connecting air tools.
- వాల్వ్ హరించడం: కండెన్సేట్ను హరించడానికి ట్యాంక్ దిగువన ఉంది.
- చక్రాలు మరియు హ్యాండిల్: సులభమైన రవాణా కోసం.

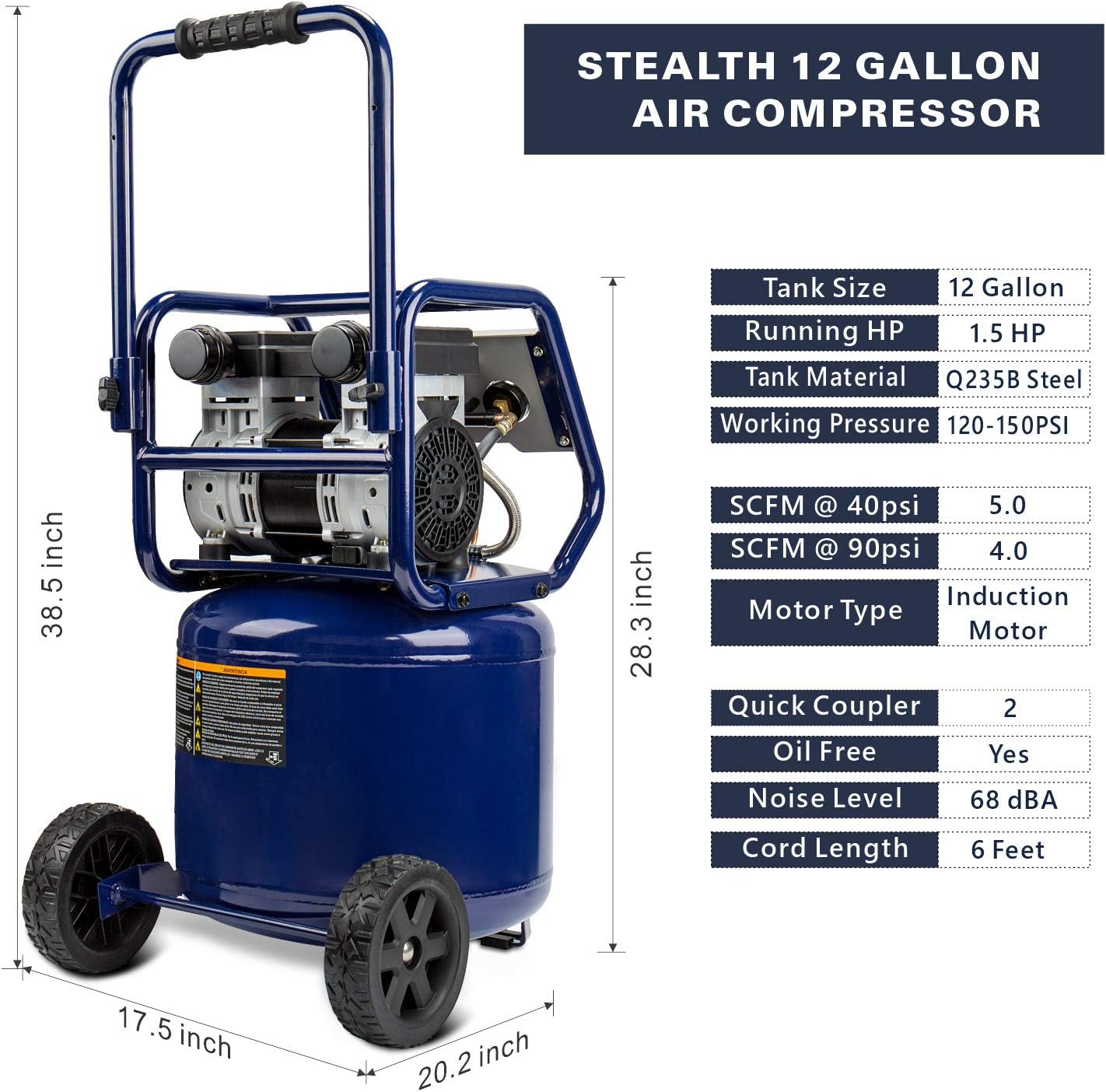

Figure 3.2: Dimensions of the Stealth 12 Gallon Air Compressor. This image provides a visual representation of the compressor's height, width, and depth, along with key specifications like tank size, horsepower, and noise level.
3.2 ColorFit by Milton Coupler & Plug Kit (M-Style, Red)
The Milton S-314MKIT is a 14-piece M-Style coupler and plug kit designed for easy identification and connection of air tools. The red color coding helps distinguish air lines.
Figure 3.3: The complete ColorFit by Milton Coupler & Plug Kit. This image displays all 14 pieces of the kit, including male and female plugs and couplers, all in a distinctive red finish.
కిట్ కంటెంట్లు:
- 6 Male Plugs (1/4" NPT)
- 4 Female Plugs (1/4" NPT)
- 2 Male Couplers (1/4" NPT)
- 2 Female Couplers (1/4" NPT)
All components are M-Style (Industrial) and feature a scratch-resistant anodized red coating. They are compatible with traditional Milton M-style and competitor M-style couplers and plugs.
4. సెటప్
4.1 Air Compressor Setup:
- అన్ప్యాకింగ్: కంప్రెసర్ను దాని ప్యాకేజింగ్ నుండి జాగ్రత్తగా తొలగించండి. ఏదైనా షిప్పింగ్ నష్టం కోసం తనిఖీ చేయండి.
- Muffler Installation: Attach the included air filter/muffler assemblies to the intake ports on the pump head.
- ప్లేస్మెంట్: Position the compressor on a firm, level surface in a well-ventilated area. Ensure adequate clearance around the unit for air circulation.
- వాల్వ్ హరించడం: Ensure the drain valve at the bottom of the tank is closed before operation.
- పవర్ కనెక్షన్: Plug the power cord into a grounded 12-volt electrical outlet.
4.2 Coupler & Plug Kit Setup:
- భాగాలను గుర్తించండి: Familiarize yourself with the male plugs, female plugs, male couplers, and female couplers.
- థ్రెడ్ సీలెంట్: Apply thread sealant tape (not included) to the male threads of all plugs and couplers before installation to ensure an airtight seal.
- Attach Plugs to Tools: Thread the appropriate male or female plug onto the air inlet of your pneumatic tools. Tighten securely.
- Attach Couplers to Hoses: Thread the appropriate male or female coupler onto the ends of your air hoses. Tighten securely.
- రంగు కోడింగ్: Utilize the red color to designate specific air lines (e.g., for lubricated vs. non-lubricated air, or high vs. low pressure) to prevent cross-contamination.
5. ఆపరేటింగ్ సూచనలు
5.1 Initial Break-in Procedure (Compressor Only):
Before first use, perform a 20-minute break-in to ensure optimal performance and longevity.
- With the power cord plugged in, turn the compressor's power switch to the "ON" position.
- Open the tank drain valve completely (located at the bottom of the tank). This will prevent pressure from building up.
- Allow the compressor to run for 20 minutes with the drain valve open. This helps seat the piston rings.
- After 20 minutes, turn the power switch to "OFF" and close the drain valve.
5.2 Standard Operation:
- పవర్ ఆన్: Ensure the drain valve is closed. Turn the power switch to "ON". The compressor will begin to fill the tank.
- ఒత్తిడి పెరుగుదల: The compressor will run until the tank pressure reaches its maximum (150 PSI), then it will shut off automatically.
- అవుట్పుట్ ఒత్తిడిని సర్దుబాటు చేయండి: Turn the regulator knob clockwise to increase output pressure and counter-clockwise to decrease it. Monitor the "TOOL" gauge for the desired pressure.
- కనెక్ట్ ఎయిర్ టూల్: Pull back the collar on the quick coupler, insert the air tool's plug, and release the collar to secure the connection.
- సాధనాన్ని ఉపయోగించండి: Operate your pneumatic tool as per its own instruction manual. The compressor will cycle on and off automatically to maintain tank pressure as air is consumed.
- Disconnect Tool: Before disconnecting, ensure the air tool is not under pressure. Pull back the quick coupler collar to release the plug.
- పవర్ ఆఫ్: When finished, turn the power switch to "OFF".
- డ్రెయిన్ ట్యాంక్: Slowly open the drain valve to release all air pressure from the tank. Once pressure is at zero, leave the valve open to drain any accumulated moisture. Close the valve before next use.
Figure 5.1: Common applications for the Stealth Air Compressor. This image illustrates various pneumatic tools and tasks the compressor can support, including inflating, cleaning, caulk gun, roofing nailer, drill, paint sprayer, stapler pinner, brad/finishing nailer, wrench, chisel, and spray gun.
6. నిర్వహణ
Regular maintenance ensures the longevity and safe operation of your air compressor.
రోజువారీ నిర్వహణ:
- డ్రెయిన్ ట్యాంక్: Always drain condensation from the air tank after each use. This prevents rust and extends tank life.
- లీక్ల కోసం తనిఖీ చేయండి: Check all connections and hoses for air leaks. A soapy water solution can be used to detect leaks.
వారం/నెలవారీ నిర్వహణ:
- క్లీన్ ఎయిర్ ఫిల్టర్: The compressor is oil-free, but the air filter should be inspected and cleaned or replaced if dirty to ensure proper airflow to the pump.
- పవర్ కార్డ్ తనిఖీ: Check the power cord for any signs of damage, fraying, or exposed wires.
- ఫాస్టెనర్లను తనిఖీ చేయండి: అన్ని నట్స్, బోల్టులు మరియు స్క్రూలు గట్టిగా ఉన్నాయని నిర్ధారించుకోండి.
Coupler & Plug Kit Maintenance:
- శుభ్రం: Keep couplers and plugs free from dirt and debris.
- Lubricate (Optional): A small amount of pneumatic tool oil can be applied to the moving parts of couplers to ensure smooth operation, but avoid over-lubrication, especially if using with non-lubricated air tools.
- దుస్తులు కోసం తనిఖీ చేయండి: Replace any worn or damaged couplers or plugs to maintain an airtight seal and prevent air leaks.
7. ట్రబుల్షూటింగ్
ఈ విభాగం మీ ఎయిర్ కంప్రెసర్తో మీరు ఎదుర్కొనే సాధారణ సమస్యలను పరిష్కరిస్తుంది.
| సమస్య | సాధ్యమైన కారణం | పరిష్కారం |
|---|---|---|
| Compressor does not start or runs intermittently. |
|
|
| కంప్రెసర్ నిరంతరం నడుస్తుంది లేదా చాలా తరచుగా సైకిల్ చేస్తుంది. |
|
|
| Low air pressure at the tool. |
|
|
| అధిక శబ్దం లేదా కంపనం. |
|
|
8. స్పెసిఫికేషన్లు
| ఫీచర్ | స్పెసిఫికేషన్ |
|---|---|
| Model (Compressor) | SAQ-11215 |
| Model (Coupler & Plug Kit) | S-314MKIT |
| ట్యాంక్ సామర్థ్యం | 12 గ్యాలన్లు |
| హార్స్ పవర్ (HP) | 1.5 HP |
| గరిష్ట ఒత్తిడి | 150 PSI |
| CFM @ 90 PSI | 4.0 CFM |
| CFM @ 40 PSI | 5.0 CFM |
| శబ్దం స్థాయి | 68 డిబి |
| మోటార్ రకం | ఇండక్షన్ మోటార్ |
| చమురు రహిత | అవును |
| ట్యాంక్ మెటీరియల్ | Q235B స్టీల్ |
| వాల్యూమ్tage | 12 వోల్ట్లు |
| Coupler Style | M-Style (Industrial) |
| Coupler & Plug NPT Size | 1/4" ఎన్పిటి |
9. వారంటీ మరియు మద్దతు
For warranty information, technical support, or to order replacement parts, please contact Stealth customer service. Refer to the product packaging or the manufacturer's official webఅత్యంత తాజా సంప్రదింపు వివరాల కోసం సైట్.
When contacting support, please have your product model number (SAQ-11215 for the compressor, S-314MKIT for the coupler kit) and date of purchase readily available.
